多间距规格SOIC集成电路封装三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB设计环节，SOIC封装的元器件是板上占比极高的贴片类器件，这类小型集成电路封装的三维建模精度，直接影响到后续PCB布局的干涉检查、SMT产线的钢网开孔设计、回流焊工装的定位精度，甚至会关系到产品量产阶段的组装良率。很多刚接触结构设计的工程师容易忽略封装模型的细节，往往直接调用简化的方块模型代替，等到打样阶段才发现引脚共面度误差、引脚间距与焊盘不匹配、器件本体与周边接插件干涉等问题，不仅拉长了研发周期，还会带来不必要的打样成本损耗。

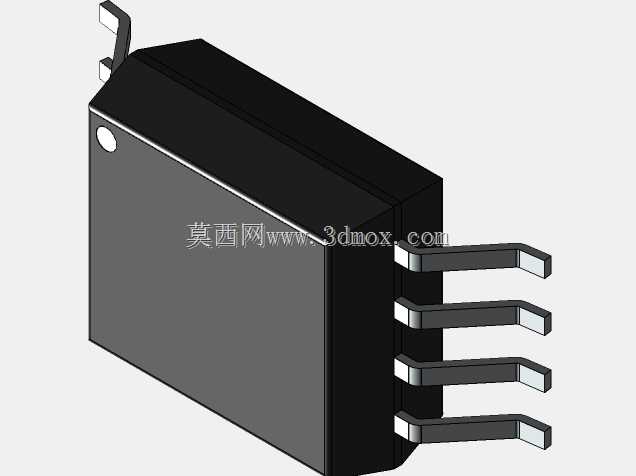

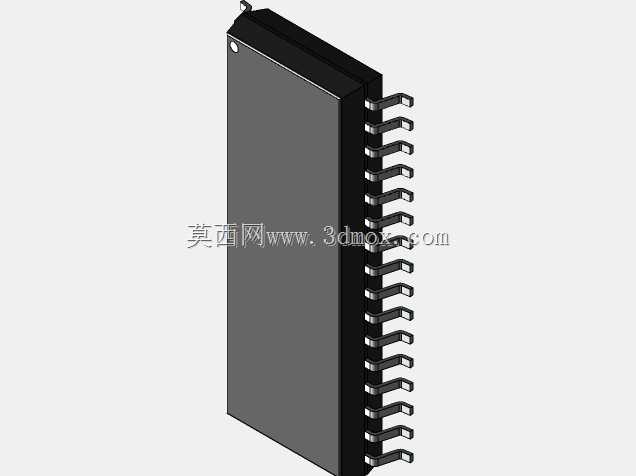

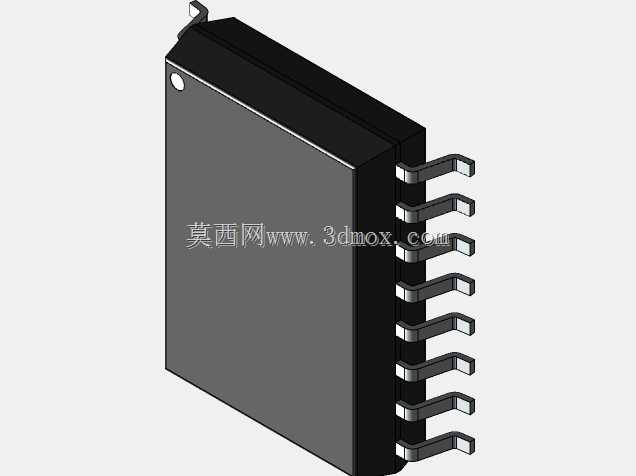

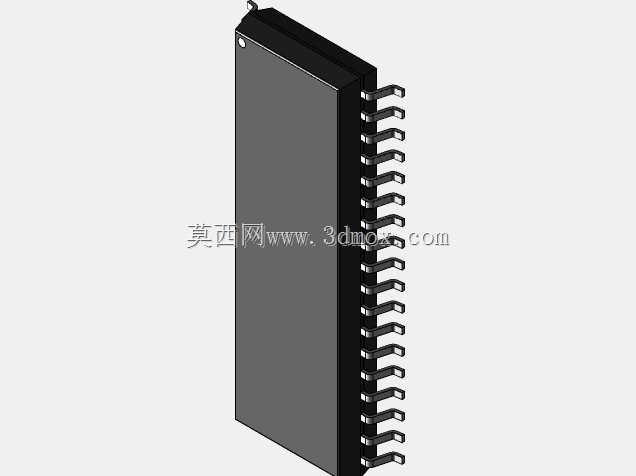

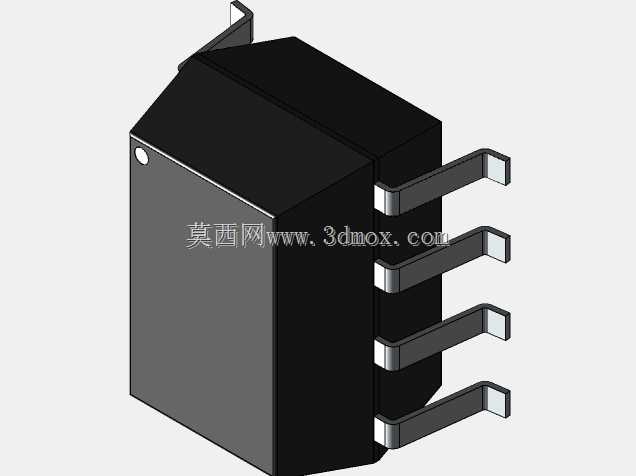

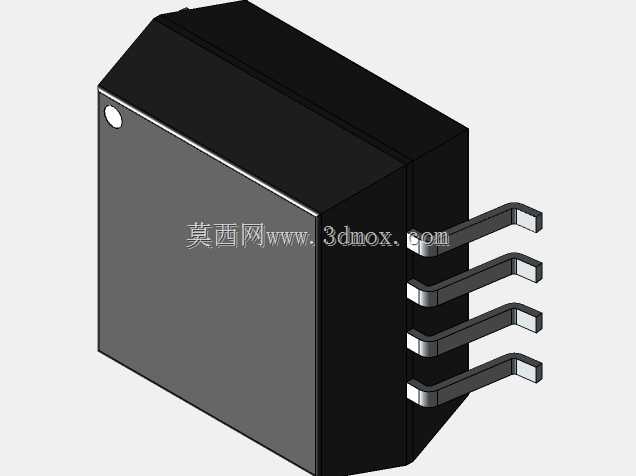

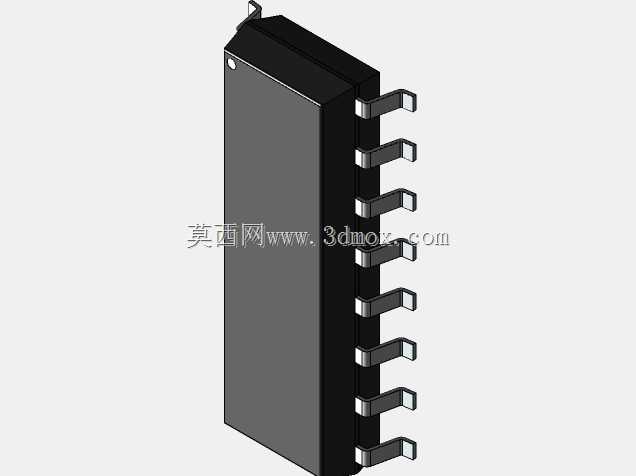

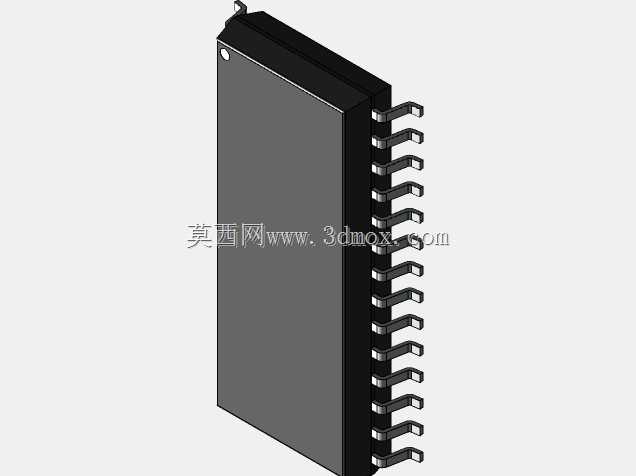

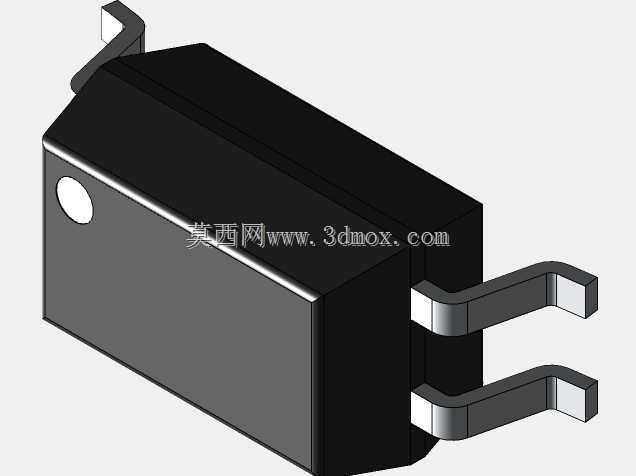

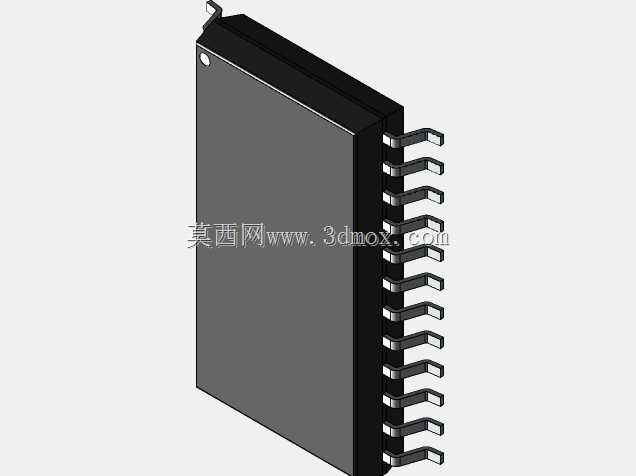

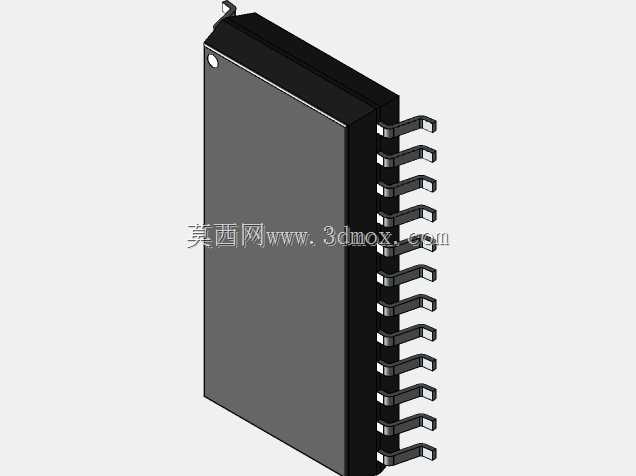

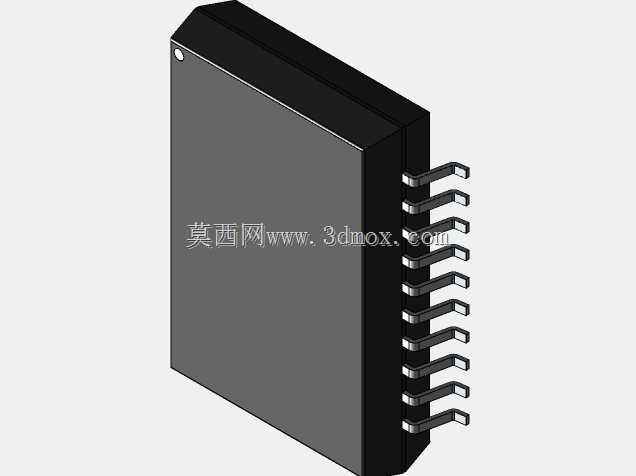

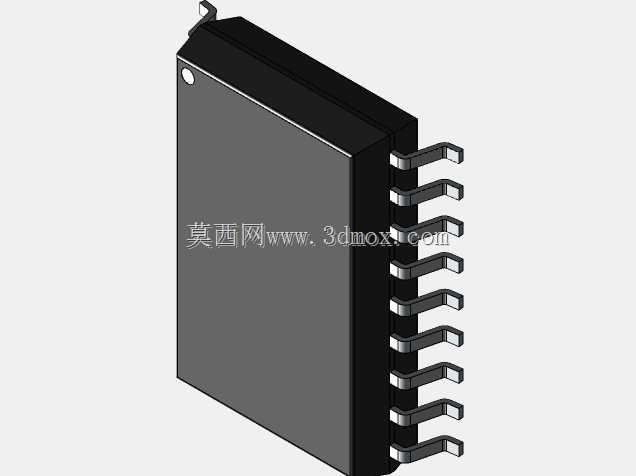

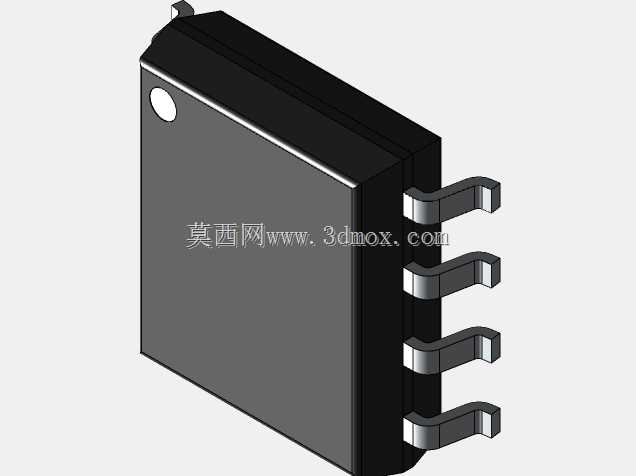

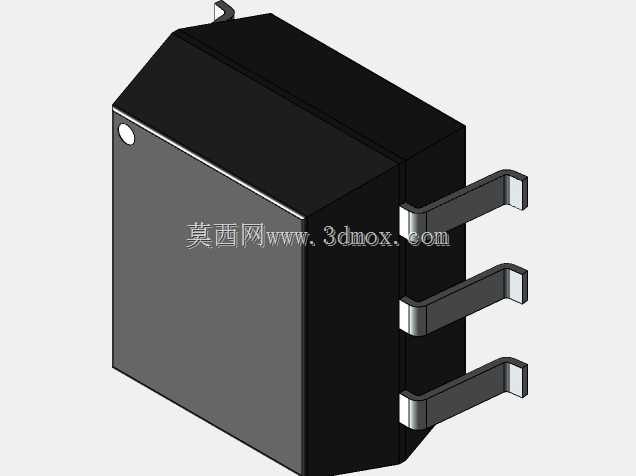

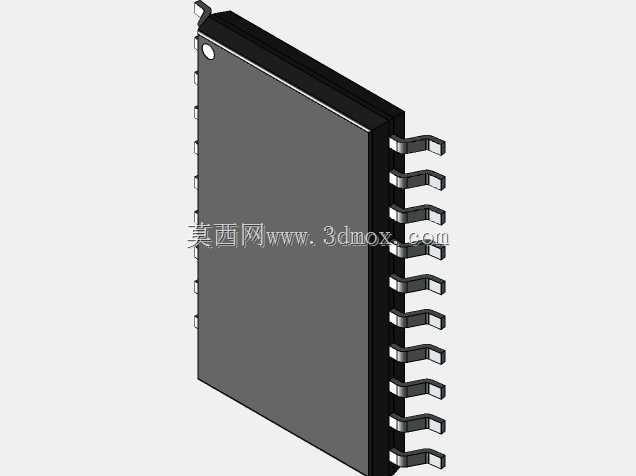

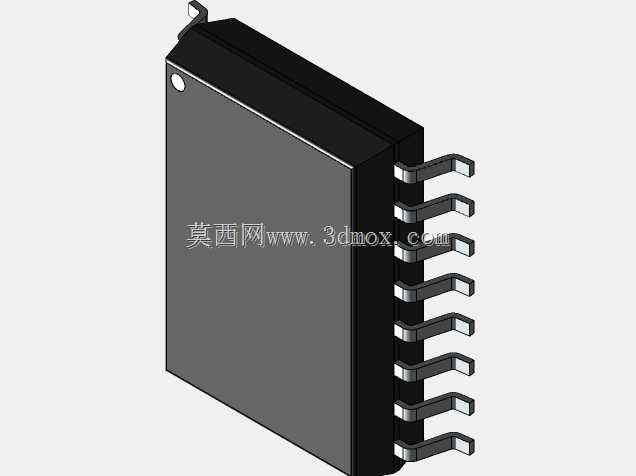

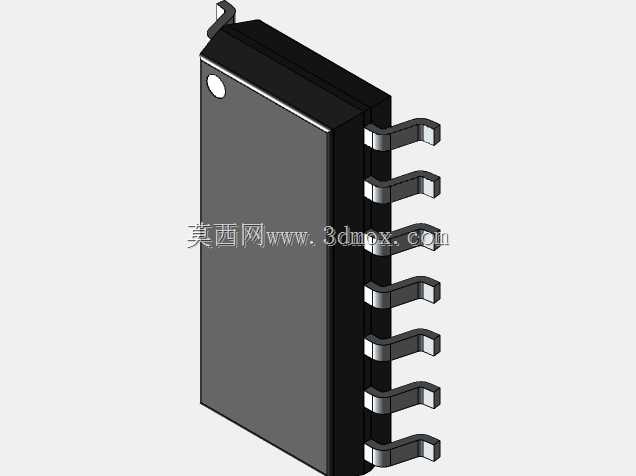

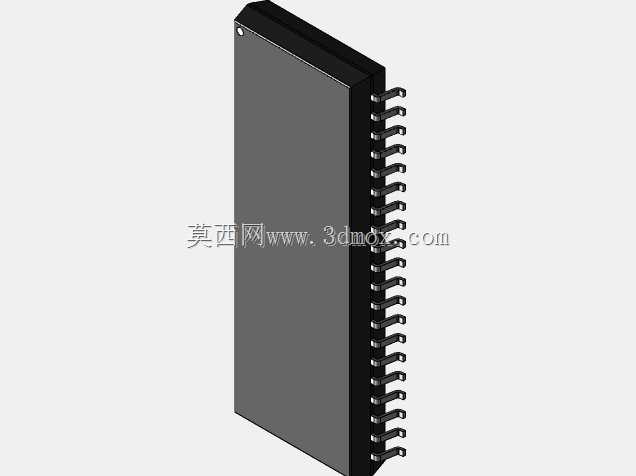

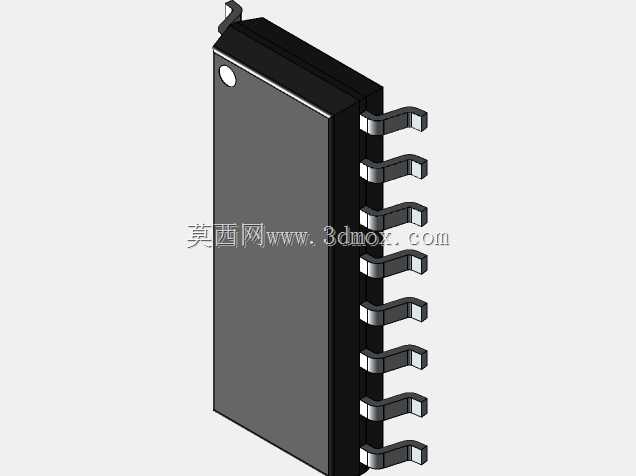

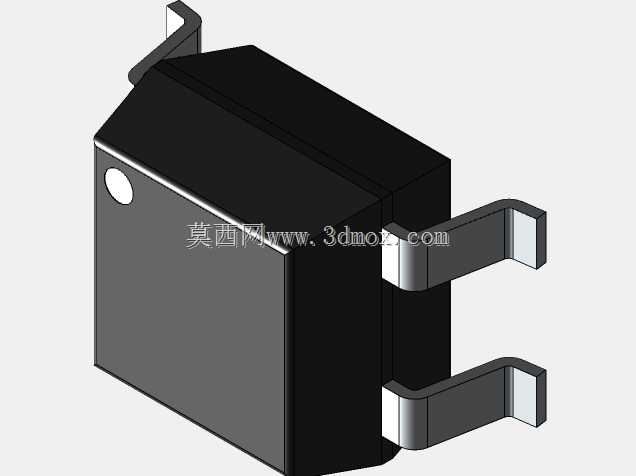

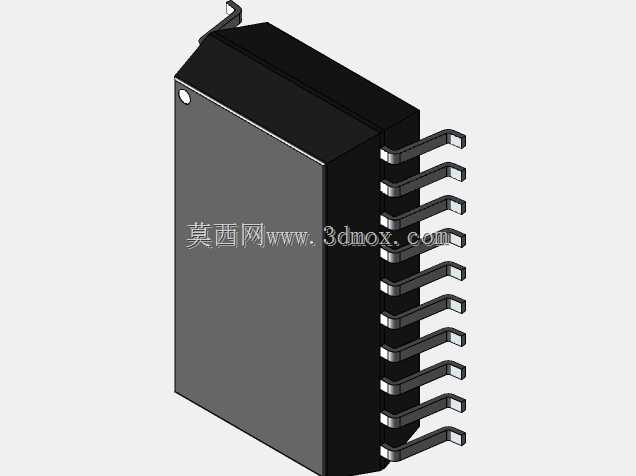

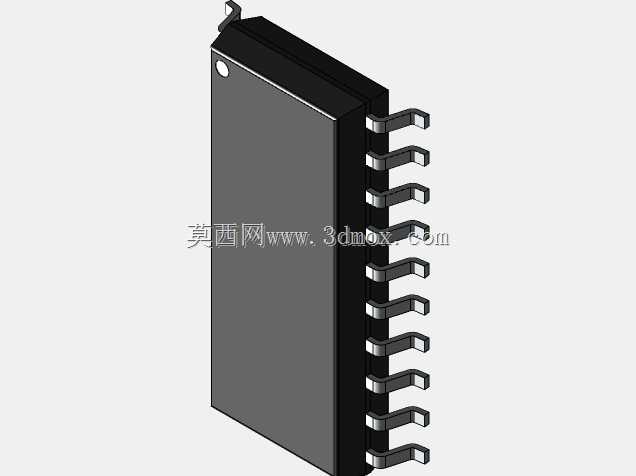

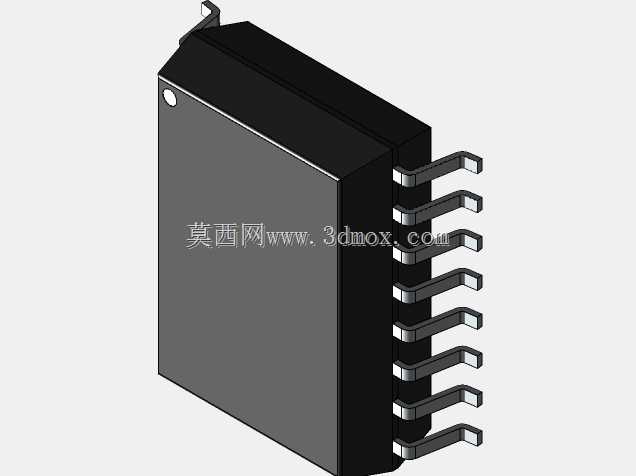

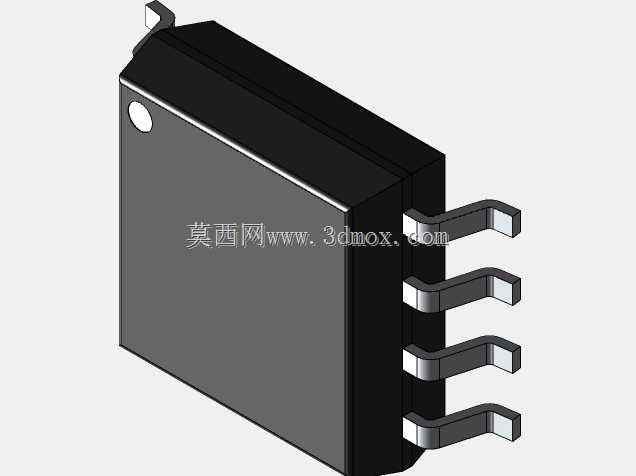

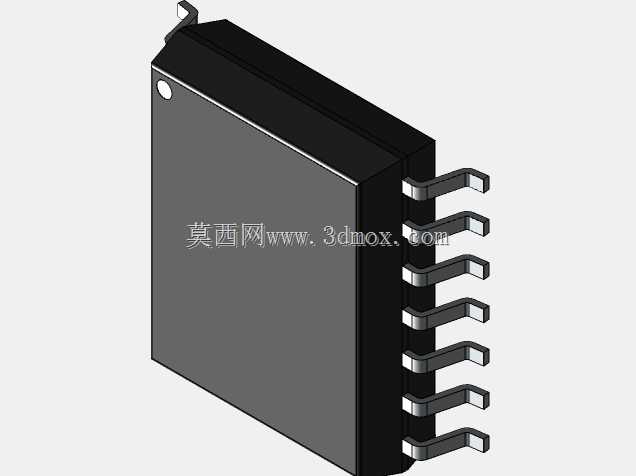

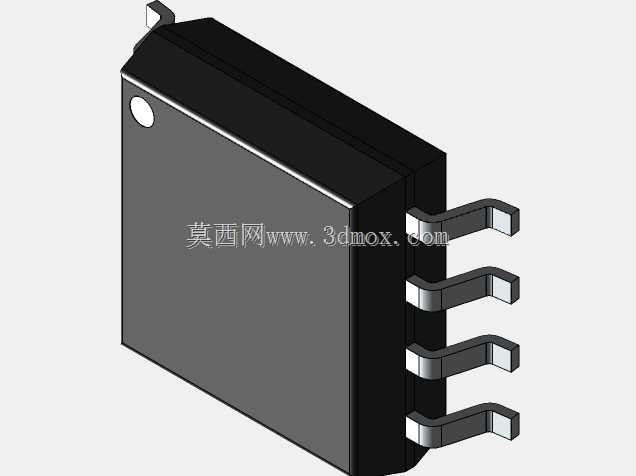

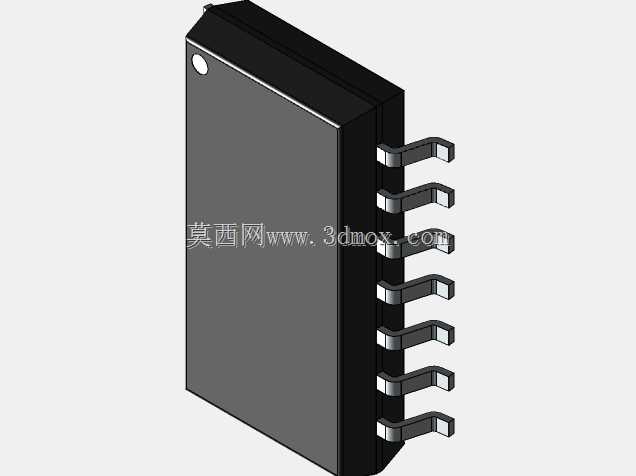

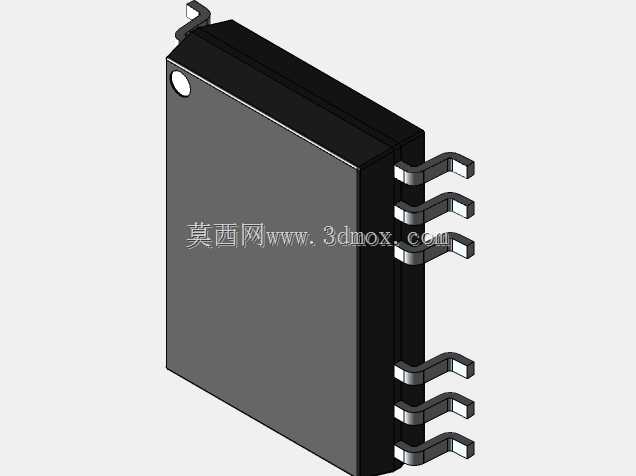

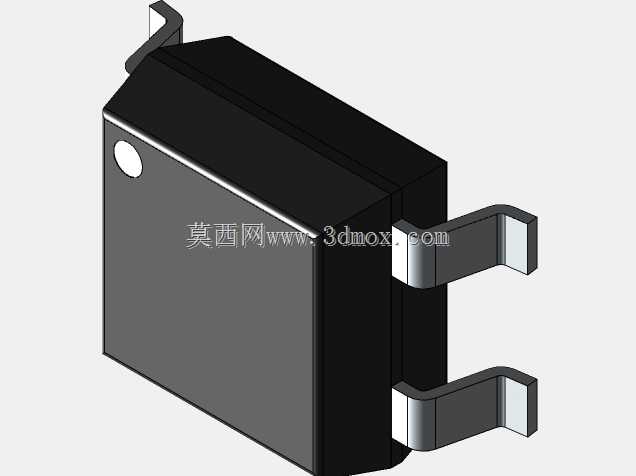

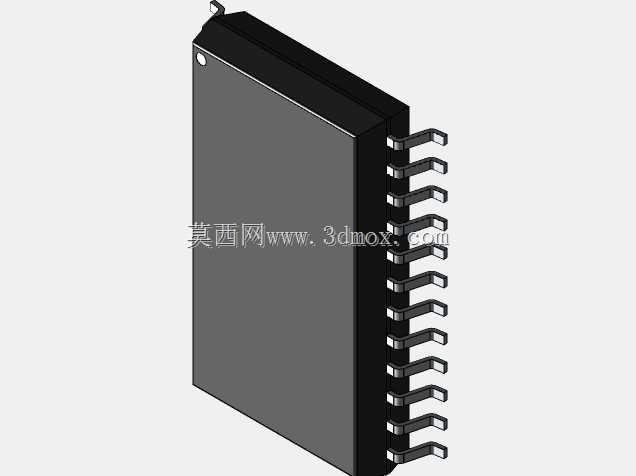

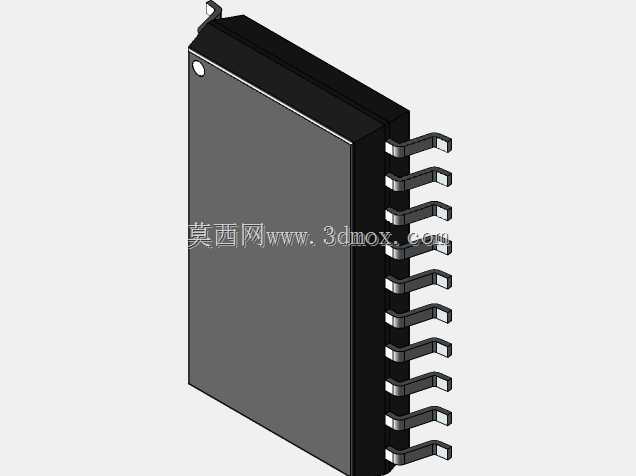

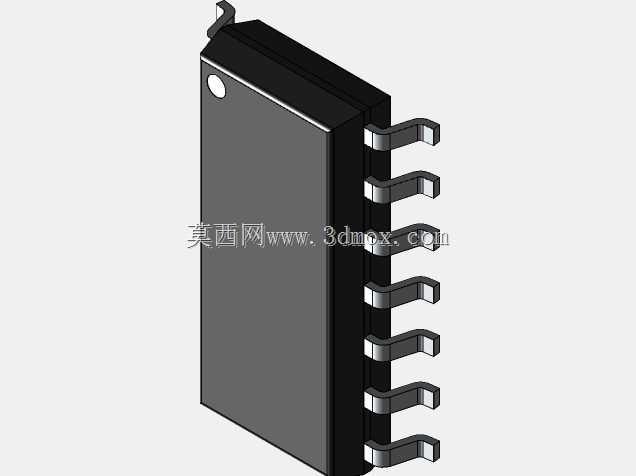

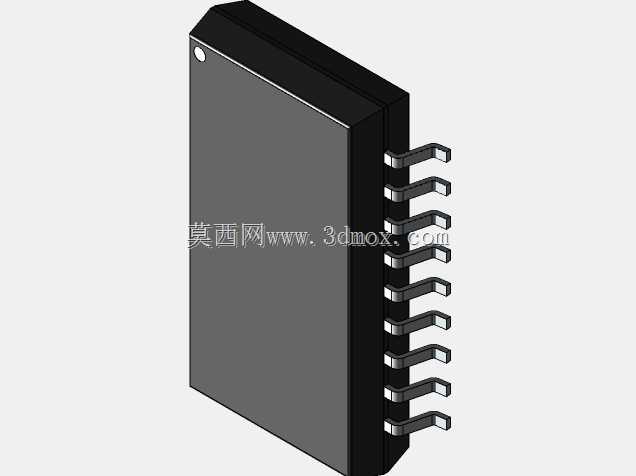

　　这款SOIC封装模型覆盖了三种主流引脚间距规格，分别对应1.27mm、2.05mm、2.54mm的引脚中心距，建模过程中完全参照IPC相关封装标准的尺寸公差要求，还原了鸥翼型引脚的弯折弧度、引脚末端的倒角细节、本体侧面的定位标记特征。不同于很多简化模型只做外观示意，这个模型在引脚的厚度、弯折处的圆角半径、引脚伸出本体的长度维度上都做了精准还原，能够直接导入PCB设计软件做3D布局校验，也可以用于SMT贴装仿真环节，模拟吸嘴取料时的吸附面贴合度，检查引脚在送料器料带中的卡位是否顺畅。

　　从实际应用场景来看，这类SOIC封装多用于运算放大器、逻辑芯片、接口转换芯片、电源管理芯片等中小规模集成电路，在工业PLC的IO扩展板、新能源汽车的BMS采样板、家用路由器的主控板、智能电表的计量板上都有大量应用。设计这类封装模型的时候，首先要明确安装边界：器件本体的长宽尺寸要严格对应料盘上的编带尺寸，避免贴装时吸嘴取料偏移；引脚的共面度公差控制在0.1mm以内，和PCB焊盘的重叠区域要符合回流焊的润湿要求，防止出现虚焊、立碑等焊接缺陷；本体上的定位标记要和芯片丝印的一号引脚位置对应，方便SMT产线的视觉识别系统做方向校验，避免反向贴装的批量质量事故。

　　很多工程师在做板卡结构设计时，容易忽略封装模型的安装高度，这款模型的本体高度、引脚弯折后的底部悬空高度都做了准确还原，在做板卡堆叠设计时，可以精准计算器件与上方屏蔽罩、结构壳体的安全间隙，避免组装时出现器件被压坏、引脚变形的问题。另外模型还原了引脚的金属弯折特性，在做结构可靠性仿真时，可以模拟不同温度循环下引脚的应力形变，评估焊点的疲劳寿命，对于车规级、工业级这类对可靠性要求极高的产品来说，这类高精度封装模型是前期仿真验证必不可少的基础素材。

　　不同于BGA、QFP这类高密度封装，SOIC封装的引脚外露，在做三防漆涂覆、波峰焊治具设计时，也可以借助这个三维模型做涂覆遮蔽区域的规划，确定治具挡边的位置，避免三防漆沾染引脚影响焊接可靠性。建模过程中没有做过度的细节冗余，在保证关键安装尺寸、结构特征准确的前提下，控制了模型的面数，不会给PCB设计软件带来过大的运行负担，兼顾了精度和使用流畅度。对于需要做自定义封装库的工程师来说，这个模型可以直接作为尺寸参考，核对不同厂商SOIC封装的尺寸差异，快速搭建符合自身设计规范的封装库，减少重复建模的工作量，也能避免手动测量尺寸带来的人为误差。
