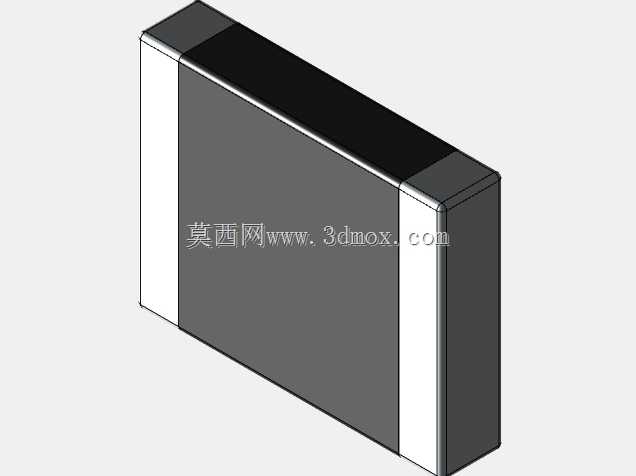

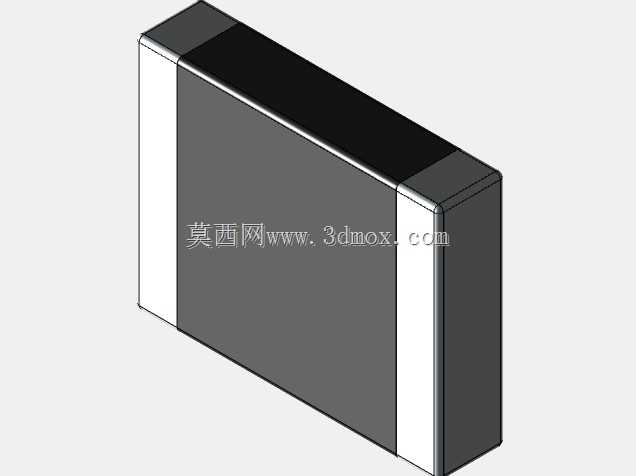

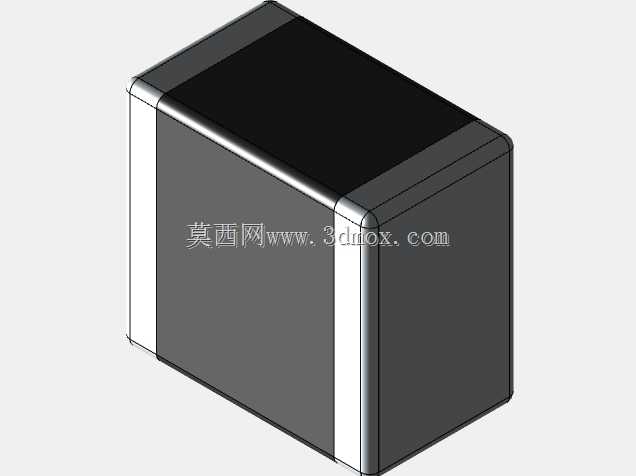

87系列SMD贴片电阻封装三维结构

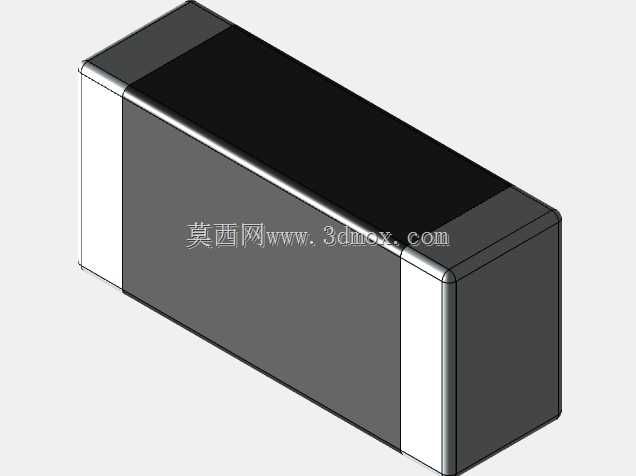

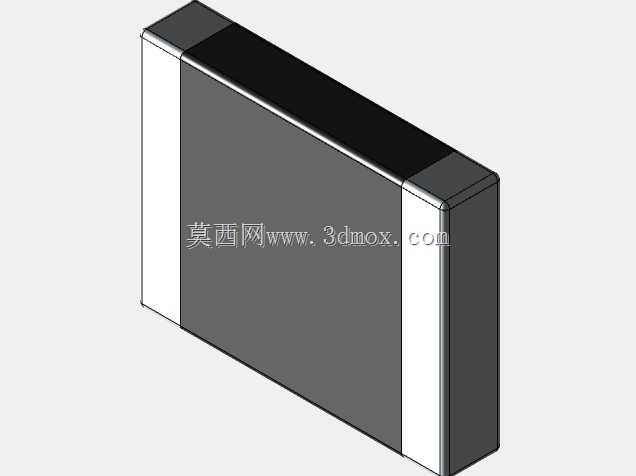

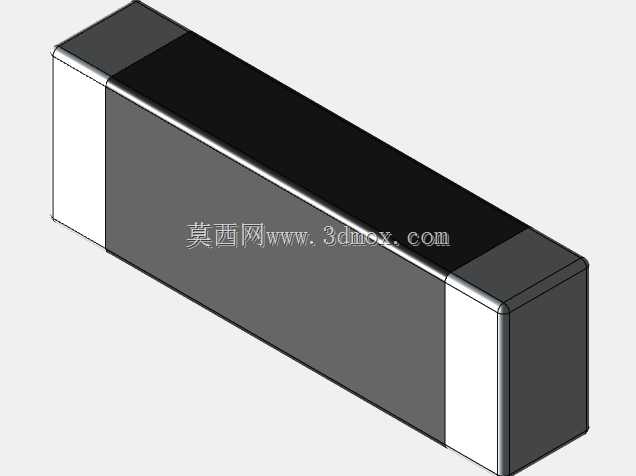

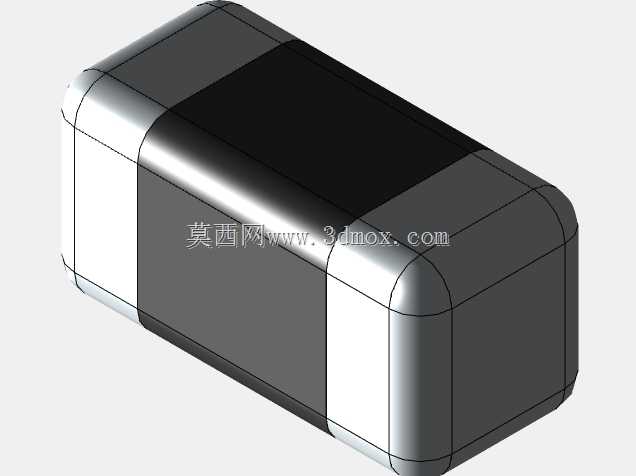

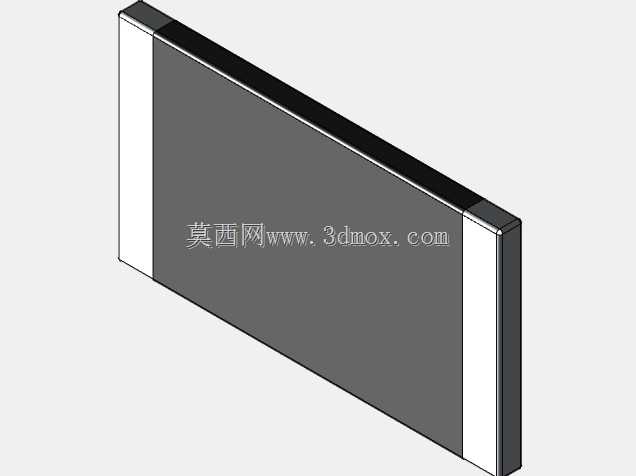

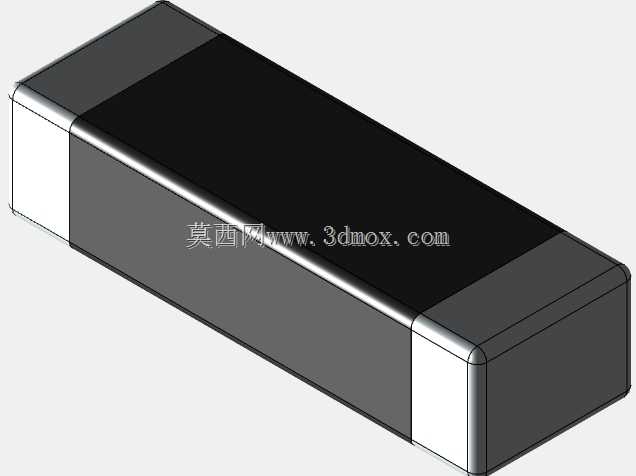

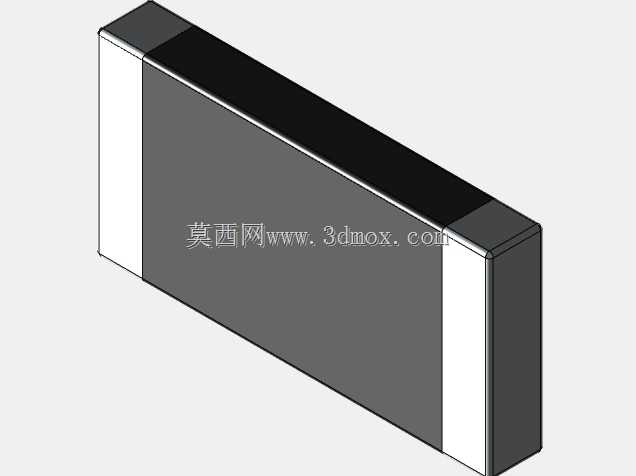

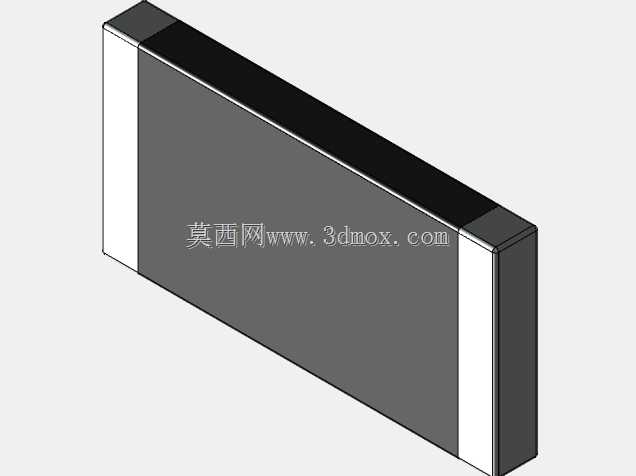

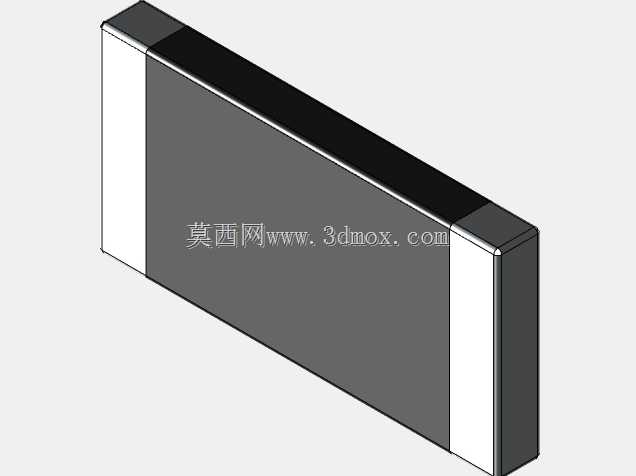

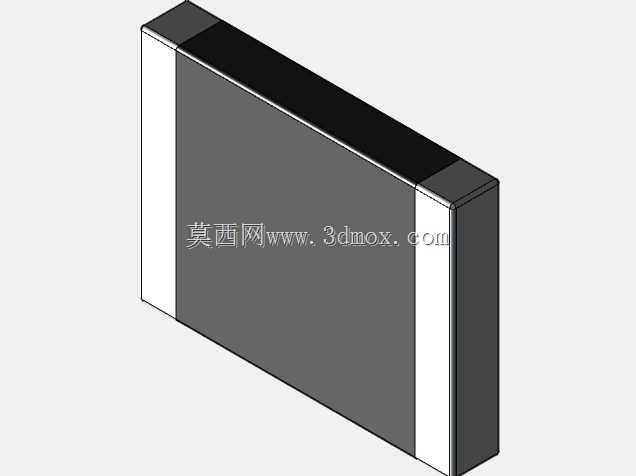

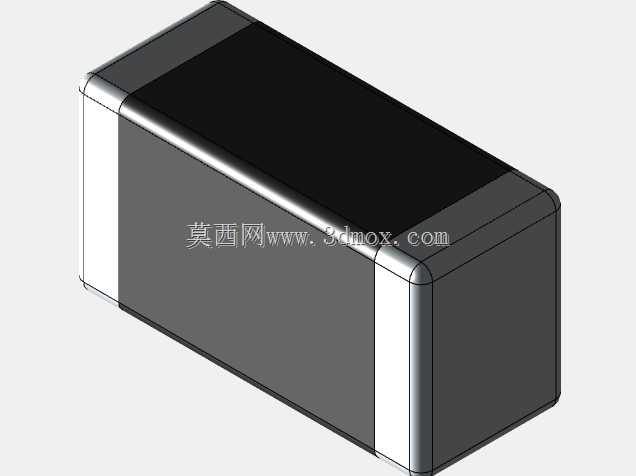

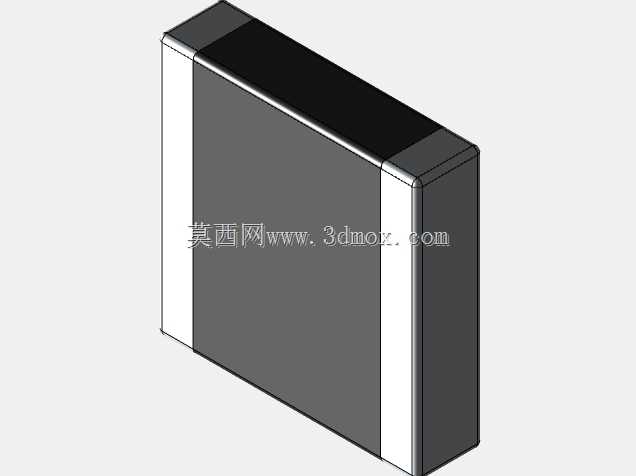

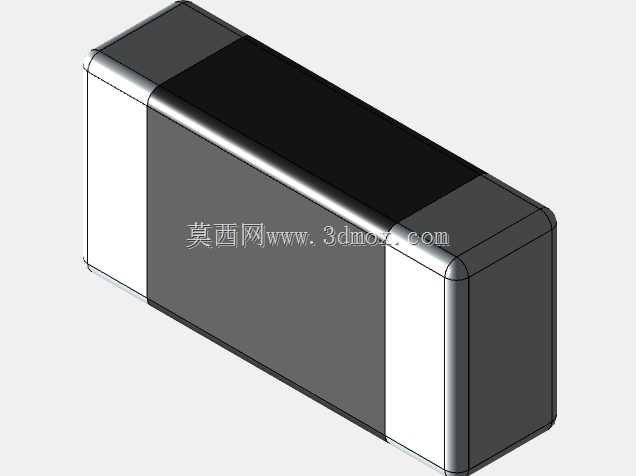

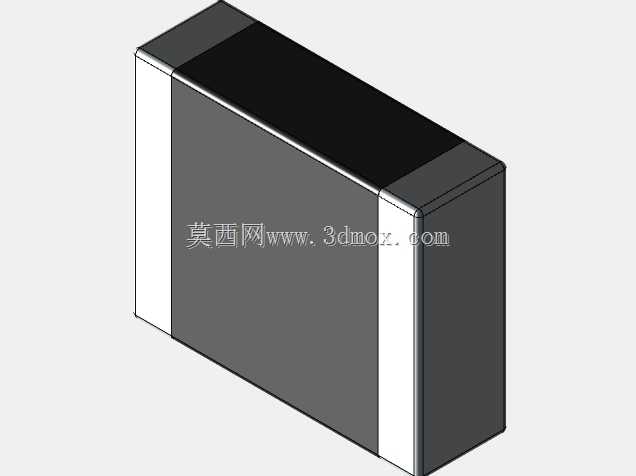

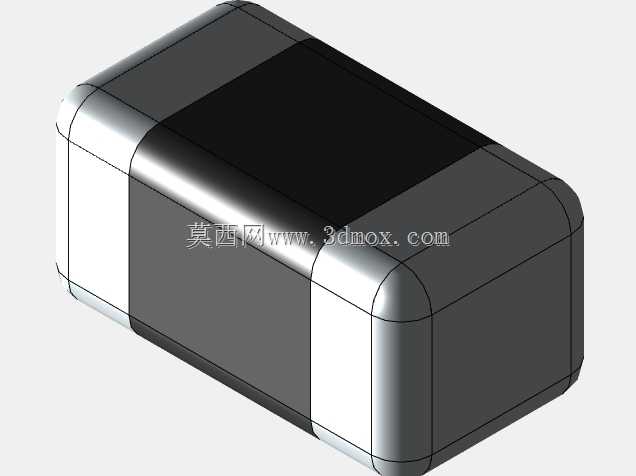

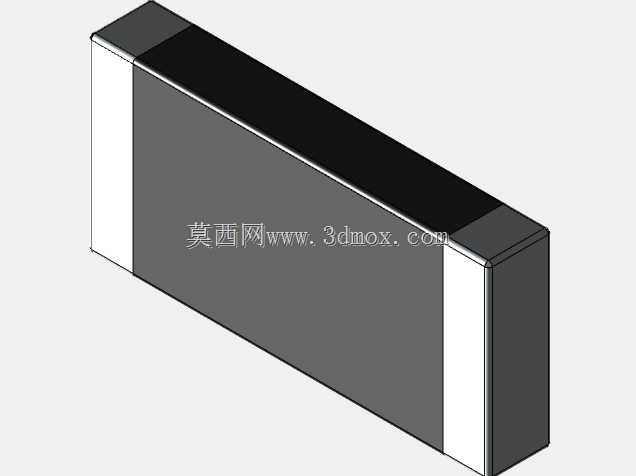

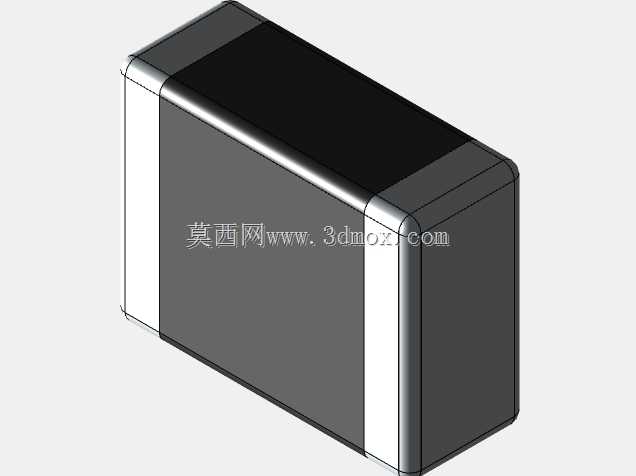

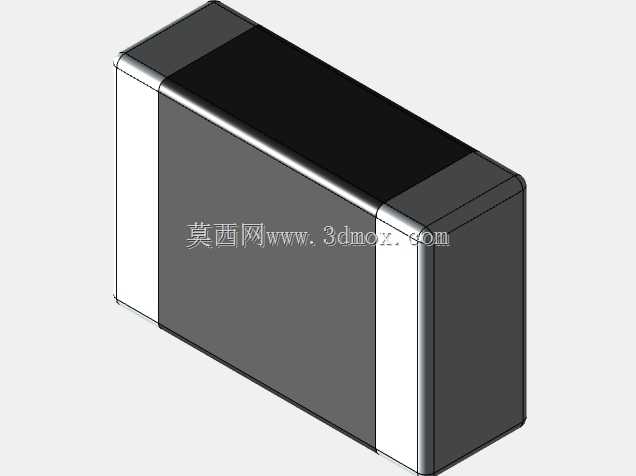

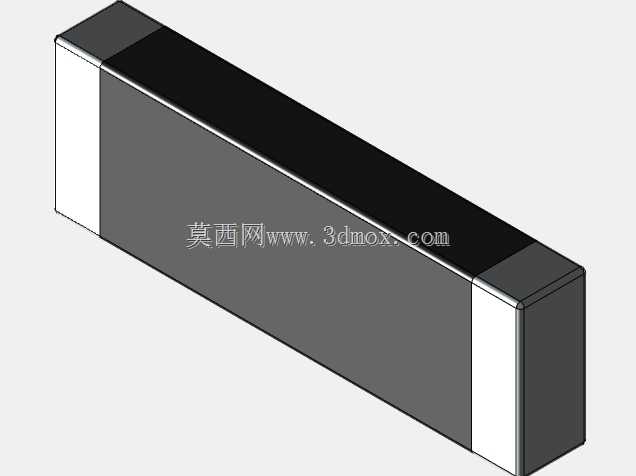

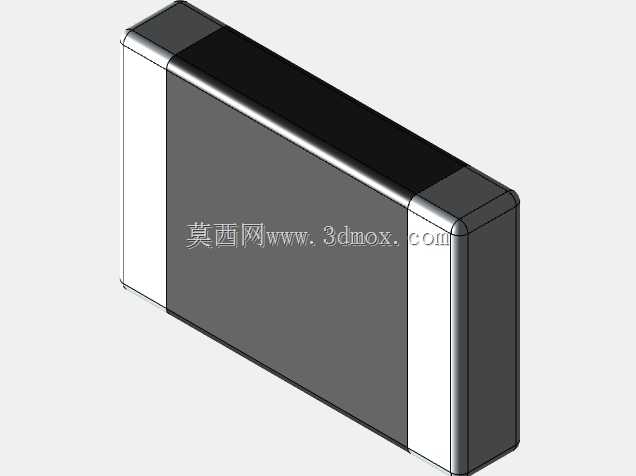

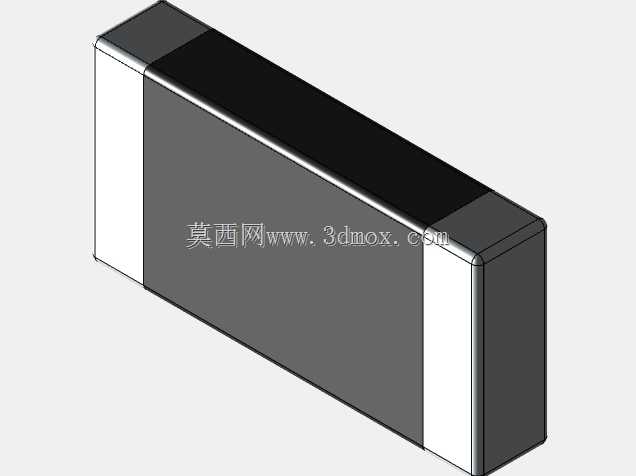

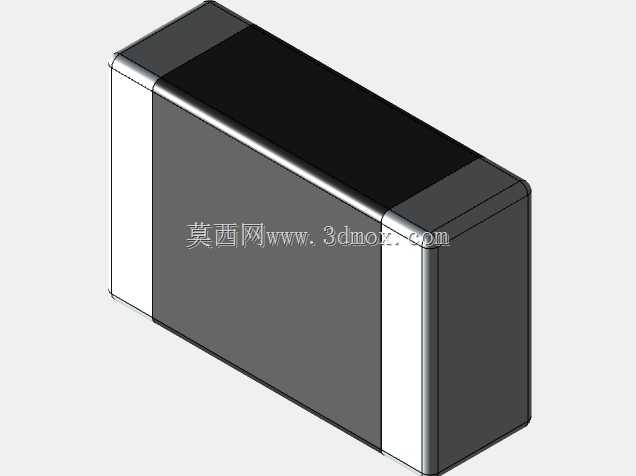

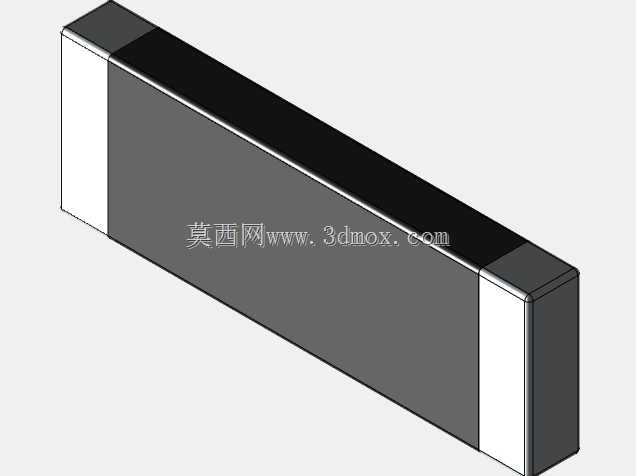

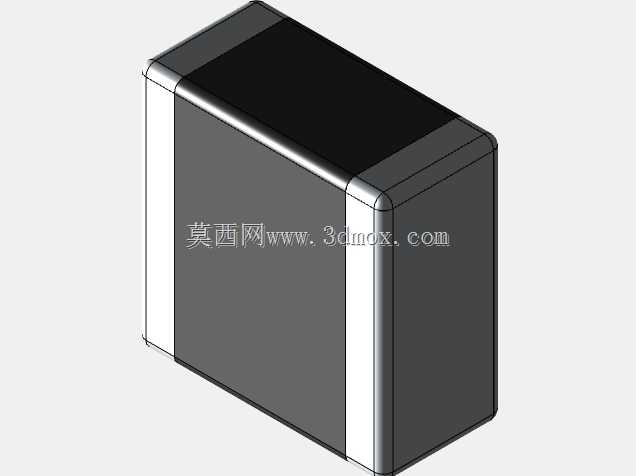

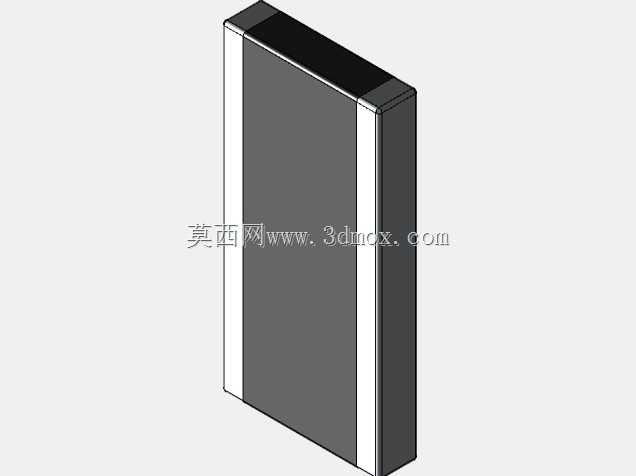

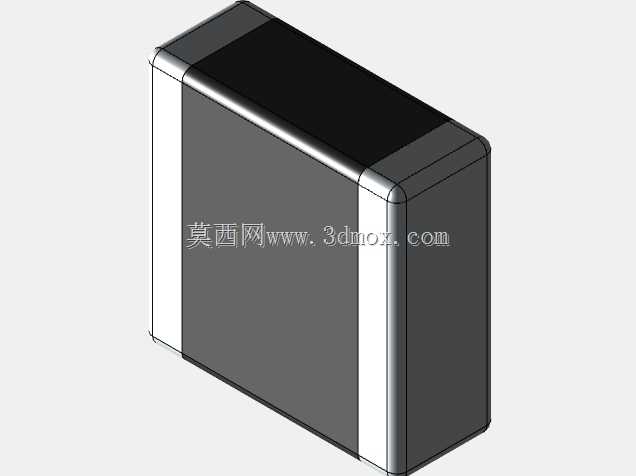

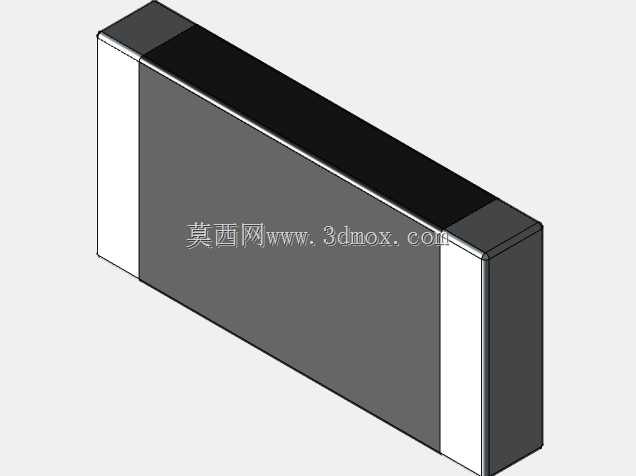

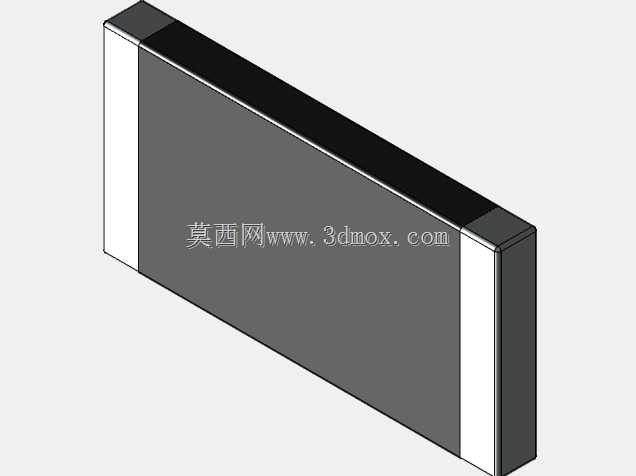

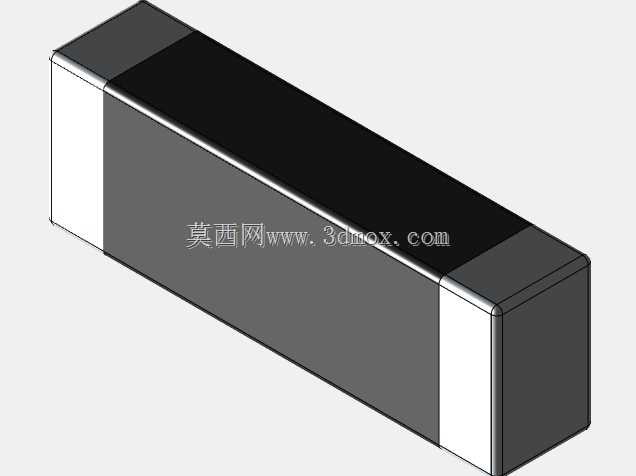

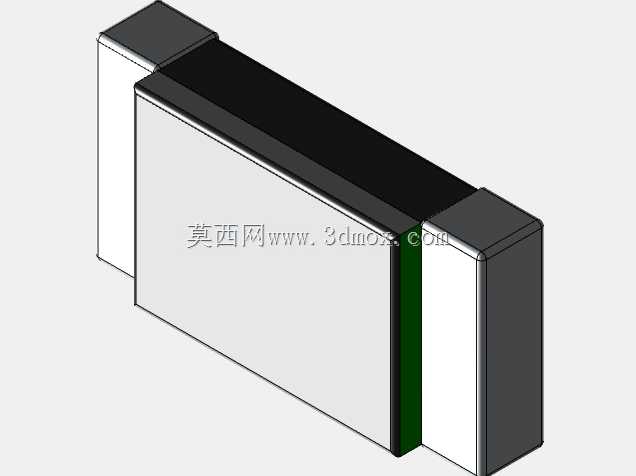

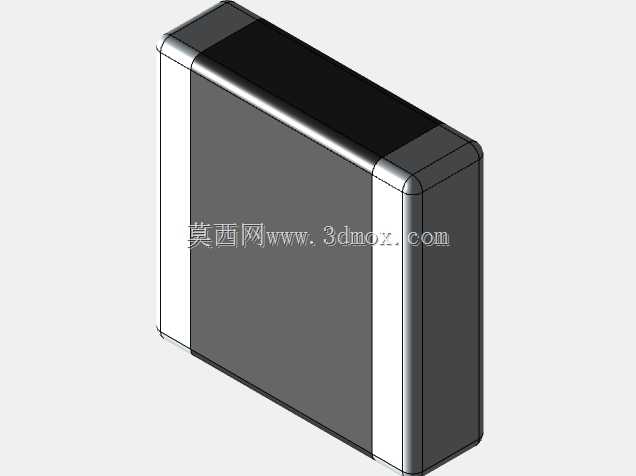

　　在消费电子、工业控制板卡、汽车电子模块的PCB设计流程里，表面贴装元件的封装准确性直接决定了SMT产线的良率上限，87规格贴片电阻作为中功率段常用的无源元件，其封装三维模型的精度，直接影响焊盘设计、钢网开孔、元件布局干涉检查的全流程可靠性。这类封装的设计核心首先要匹配回流焊工艺的公差要求，主体两端的金属端帽区域，需要严格对应焊盘的可焊范围，端帽的圆角过渡并非单纯的外观处理，而是为了规避SMT贴装过程中吸嘴取料时的边角磕碰，同时减少元件在料带编带内的卡滞概率。从结构边界来看，该封装的主体陶瓷基体部分采用直角与圆角结合的过渡设计，中间黑色的电阻层覆盖区域，需要预留足够的标识印刷空间，同时不能超出两端端帽的绝缘间距，

　　避免高压应用场景下出现沿面放电风险。在实际板卡布局场景中，这类封装的电阻常被用于电源回路的限流、信号链路的阻抗匹配，其安装高度的控制尤为关键，模型里的顶面平面度参数，直接对应贴装后元件与PCB板面的平行度，若模型高度设置偏差，会导致后续三防漆涂覆、外壳装配时出现顶壳问题。设计这类封装三维结构时，不能只参考元件规格书的标称尺寸，还要考虑不同厂商生产的元件公差累积，比如端帽的厚度公差、陶瓷基体的长度公差，都需要在模型里预留合理的间隙，避免PCB设计时焊盘间距与元件实际尺寸不匹配，导致回流焊后出现立碑、虚焊等工艺缺陷。从安装适配性角度，该封装的底部平面需要完全贴合焊盘锡膏印刷区域，模型里两端端帽的底部平面度，

　　直接决定了锡膏熔融时的润湿爬升效果，端帽侧面的斜度设计，是为了在贴装偏移量处于允许公差范围内时，锡膏的表面张力能将元件自动拉回正确焊盘位置，也就是SMT工艺里的自对位效应。在高密度板卡设计场景中，这类电阻的周边间隙预留需要结合模型的实际外形，比如相邻元件之间的安全间距，不能只看标称的长度宽度，还要考虑端帽突出基体的部分，避免回流焊时相邻元件的焊锡桥接。此外，该封装的三维结构还需要匹配AOI检测的视觉识别特征，两端金属端帽与中间黑色电阻体的色差分界，在模型里做了明确的结构区分，方便AOI设备通过轮廓对比识别元件是否贴装偏移、是否存在错件问题。对于电源类板卡应用，这类电阻的功率耗散对应的封装热阻，也和结构尺寸直接相关，

　　模型里的陶瓷基体体积、端帽与焊盘的接触面积，都是热仿真时需要用到的关键结构参数，准确的三维模型能帮助热仿真工程师更精准地计算元件工作时的温升，避免长期满负载工作时电阻因过热出现阻值漂移。在手工焊接返修场景中，该封装的外形尺寸也决定了烙铁头的选型，模型里的端帽宽度对应烙铁头的接触面积，若模型尺寸偏差，会导致返修时烙铁无法同时接触端帽与焊盘，延长焊接时间造成PCB焊盘脱落。整个封装的结构设计没有多余的冗余特征，所有的圆角、平面、过渡区域都对应实际生产中的工艺需求，不存在为了视觉效果添加的非功能性结构，完全贴合电子制造行业的实际使用要求，能直接导入PCB设计软件进行封装匹配校验，也可用于SMT产线的贴装程序仿真，提前规避设计阶段的潜在问题，减少打样阶段的工艺迭代次数。
