3D打印专用Ruthex螺纹嵌件结构设计

　　做FDM 3D打印结构设计的工程师大多遇到过这类痛点：直接在打印件本体上攻出的螺纹，反复拆装几次就会出现滑牙、孔位崩边的问题，尤其是需要频繁拆卸维护的功能件，纯塑料螺纹的连接强度根本达不到使用要求，这类场景下，预埋螺纹嵌件就是最成熟的解决方案。这套Ruthex系列螺纹嵌件，就是专门针对FDM打印工艺的连接需求做的适配设计，和市面上普通的热熔铜螺母有明显的结构差异。

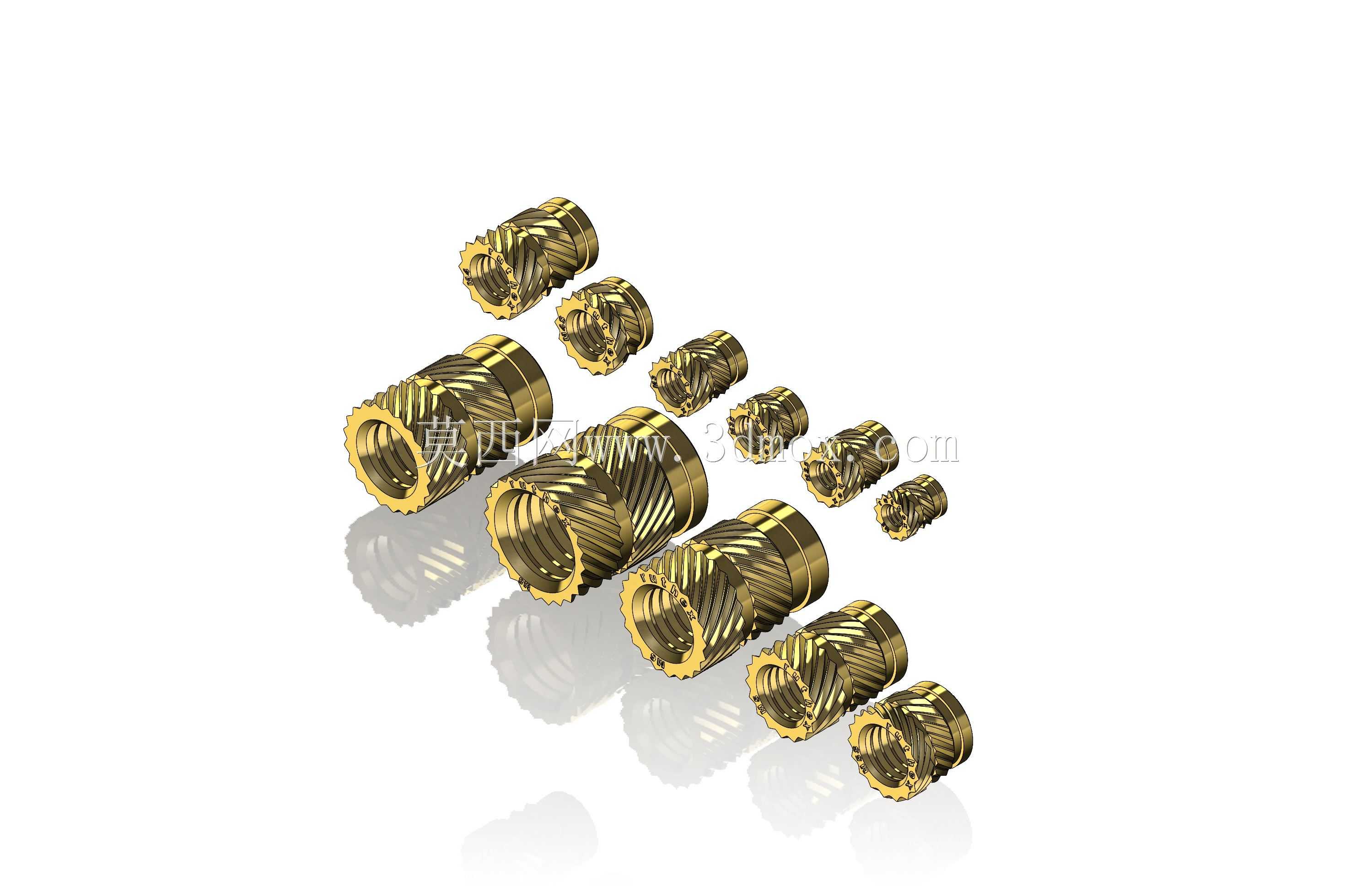

　　从实际使用场景来看，这类嵌件覆盖了从小型电子设备外壳、传感器安装支架，到中型自动化设备的非金属结构件、工装夹具的打印件连接需求，全系列覆盖M2到M8的常用公制螺纹规格，不同规格对应不同的安装外径与长度参数，比如M2规格的嵌件外径4mm、长度2mm，适合壁厚较薄的小型外壳类零件；M2.5规格外径5.7mm、M3规格有4mm与5.7mm两种长度可选，分别适配薄板类结构与需要更高连接强度的受力部位；M4规格外径8.1mm、M5规格外径9.5mm，适合需要承受一定拉力与扭矩的结构连接部位；M6与M8规格长度达到12.7mm，可用于设备机架类打印件的连接点位，能承受更大的锁紧力。

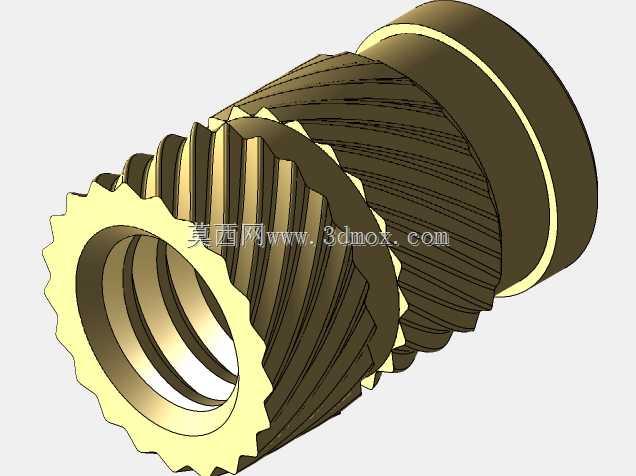

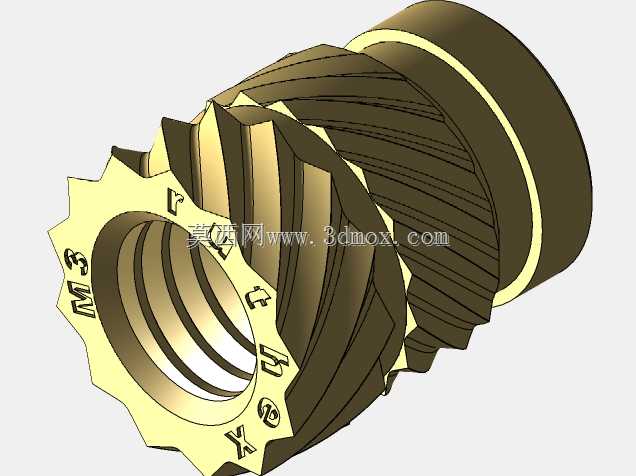

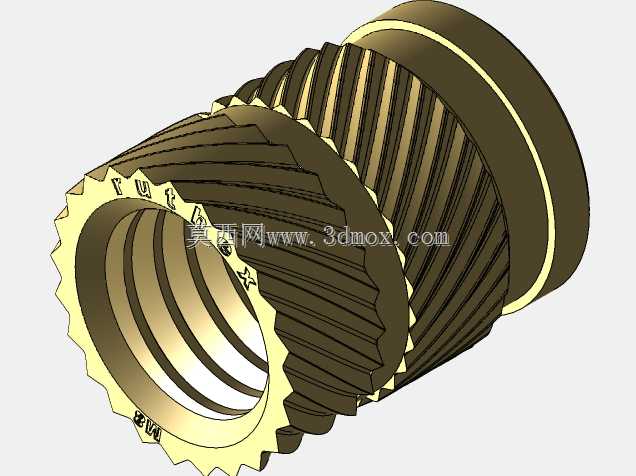

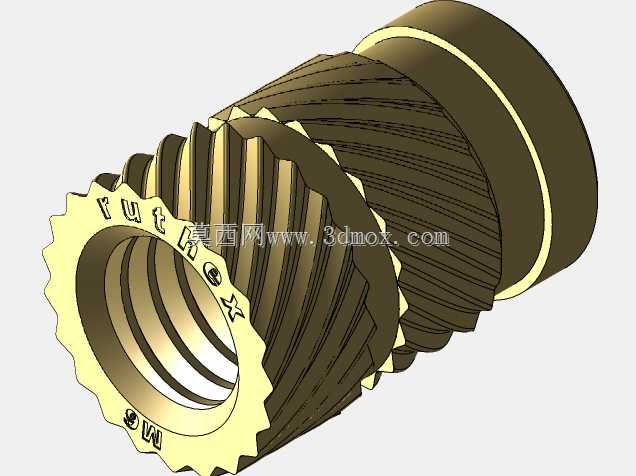

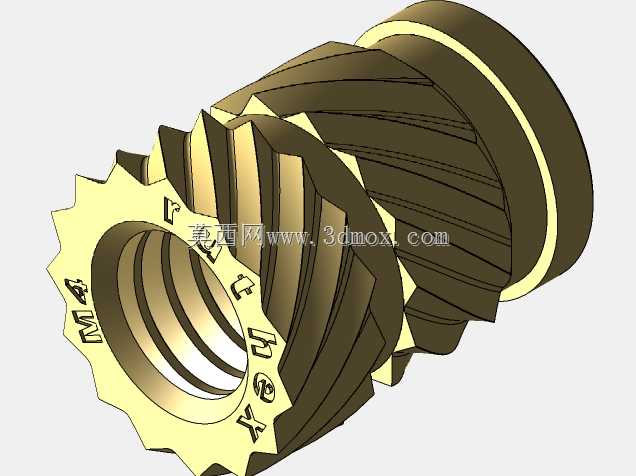

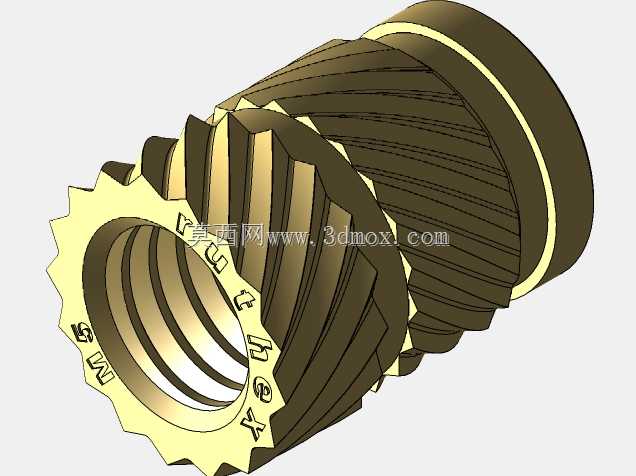

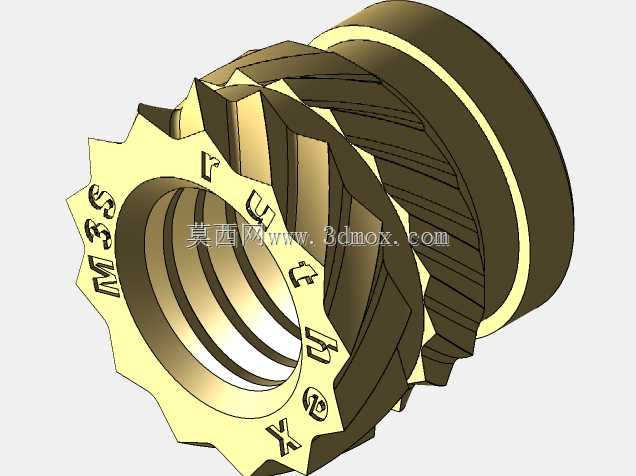

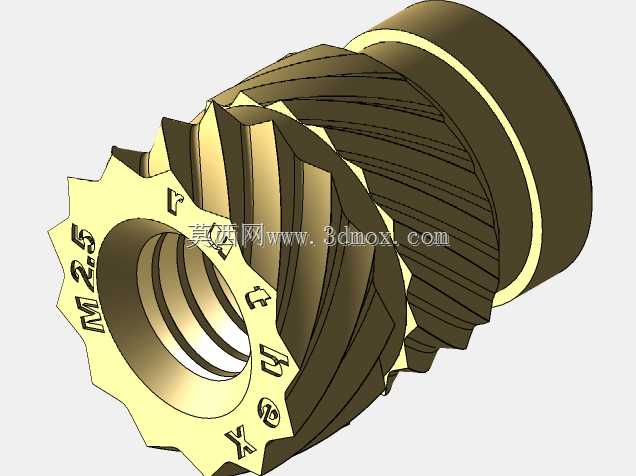

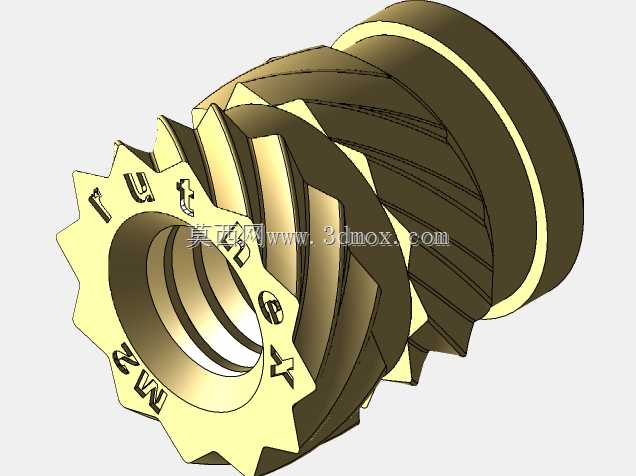

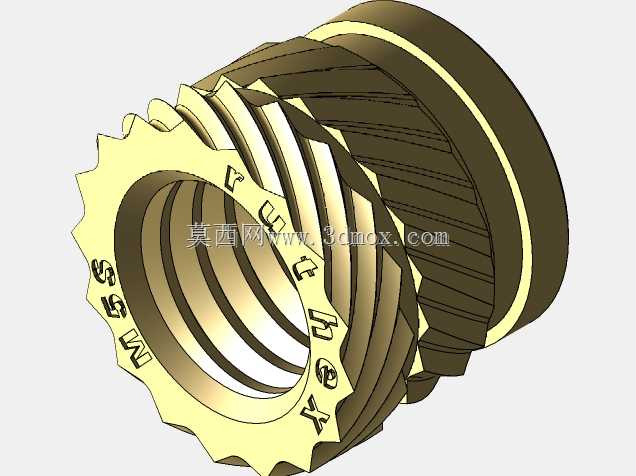

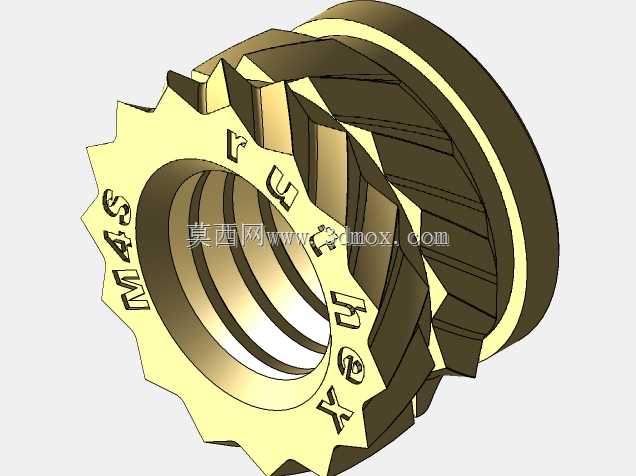

　　设计上最核心的特点是嵌件外表面的斜向滚花结构，和普通直纹滚花的铜螺母不同，这种斜向交错的滚花齿在热熔安装时，能让融化的塑料材料充分填充到滚花的齿槽内部，冷却固化后形成多方向的机械咬合，不仅能承受轴向的拉拔力，还能抵抗螺纹锁紧时产生的周向扭矩，不会出现嵌件跟转、被拔出的问题。嵌件整体采用黄铜材质加工，本身的内螺纹精度符合普通粗牙螺纹的公差要求，和标准螺栓、螺钉配合时不会出现滑牙、卡滞的问题，黄铜的导热性能也适配热熔安装的工艺要求，安装时用恒温烙铁头对准嵌件端面施加适当压力，就能让嵌件平稳压入预先打印好的安装孔内，不会出现局部过热导致塑料件变形的问题。

　　做结构设计时需要注意对应的安装边界：首先是安装孔的尺寸预留，不同规格的嵌件对应的预制孔直径要比嵌件外径小0.3-0.5mm，保证热熔后有足够的塑料材料填充到滚花间隙里，孔的深度要比嵌件长度深0.2mm左右，避免嵌件压装后高出零件表面影响装配平面度；其次是嵌件的安装端面要和零件表面齐平，压装时要保证嵌件与安装孔同轴，不能出现倾斜，否则会导致后续螺丝拧入时出现偏斜，影响连接强度。另外在打印带嵌件安装位的零件时，安装孔周围建议设置3-5层的实心填充区域，不要用低密度网格填充，否则压装嵌件时周围的塑料结构容易出现开裂、鼓包的问题。

　　和普通的注塑用铜嵌件相比，这套嵌件的滚花角度、外径公差都是针对FDM打印的材料特性做的优化，因为FDM打印的零件是逐层堆积成型，材料层间结合力比注塑件低，普通注塑嵌件压装时很容易导致孔位周围的层间开裂，而这款嵌件的压入阻力更小，咬合更均匀，能在不破坏打印件本体结构的前提下，获得足够的连接强度。实际测试中，M3规格的嵌件压入PLA材料的打印件后，轴向拉拔力可以达到300N以上，螺纹反复拆装50次以上不会出现嵌件松动、滑牙的问题，完全能满足大部分民用、工业用非重载连接场景的需求。

　　在做整机结构排布时，这类嵌件的安装位置要距离零件边缘至少1倍嵌件外径的距离，避免压装时边缘部位出现应力开裂；如果是需要经常拆卸的部位，比如设备的检修盖板、可更换模块的安装位，优先选择长度更长的嵌件规格，增加咬合长度来提升反复拆装的耐用性；如果是薄壁类零件，要对应选择短款嵌件，避免嵌件穿透零件影响外观或者对面的装配结构。
