洛林RMS1035两极大电流旋转电源开关结构

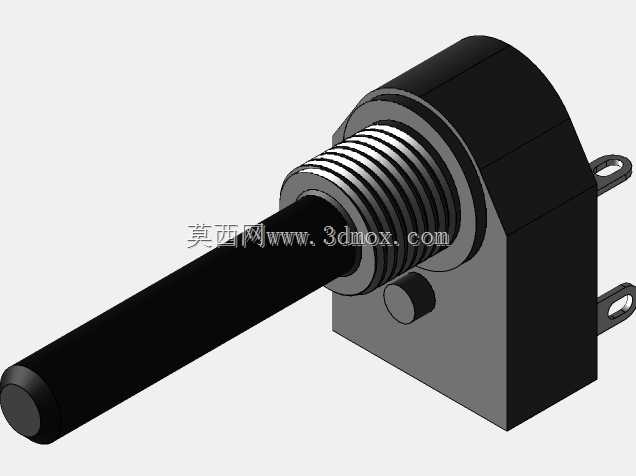

　　在低压电气控制回路、小型机电设备的电源通断场景中，这类两极大电流旋转电源开关是极为常见的基础控制元件，区别于常见的翘板船型开关，旋转式结构的操作寿命更长，抗误触性能更优，尤其适合需要明确档位手感、安装空间受限的面板嵌入式安装场景。从实际选型适配角度看，这款开关采用公制M10×0.75的安装螺纹，适配面板开孔直径为10mm的标准安装位，配套的六角锁紧螺母与止动齿垫能够在设备长期振动工况下避免开关松脱移位，操作杆直径6mm、总伸出长度38mm的尺寸设计，既可以直接加装旋钮帽作为外露操作件，也能够适配加长操作杆的延伸安装需求，适配不同厚度的设备面板与操作结构布局。

　　从功能设计逻辑来看，这款开关为两极断开结构，能够同时切断回路的火线与零线，相比单极断开的开关结构，在检修、设备断电状态下能够彻底断开电源输入，避免零线带电带来的安全隐患，额定通断能力适配常规小型机电设备、仪器仪表、工业控制模块的电源输入回路，旋转操作的档位清晰，通断位置有明确的手感反馈，操作人员无需观察指示灯即可通过操作手感判断开关的通断状态，降低误操作概率。开关本体的插片式接线端采用标准快接端子尺寸，能够直接适配常规的6.3mm插簧，无需焊接即可完成接线，批量装配时能够大幅提升接线效率，同时插片与本体的结合处做了防拉脱结构设计，接线完成后拉扯线束不会导致端子松动脱落，提升长期使用的连接可靠性。

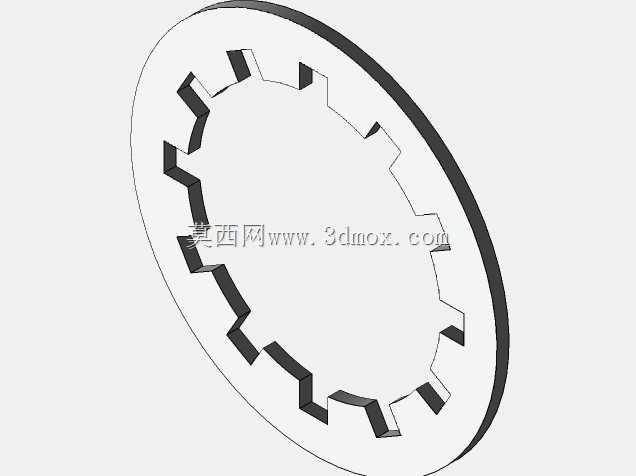

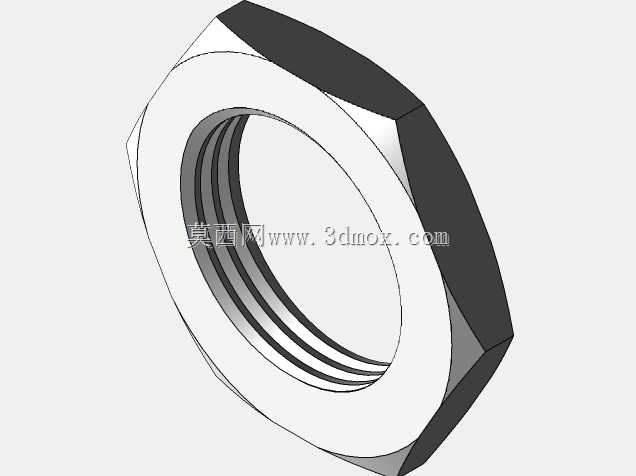

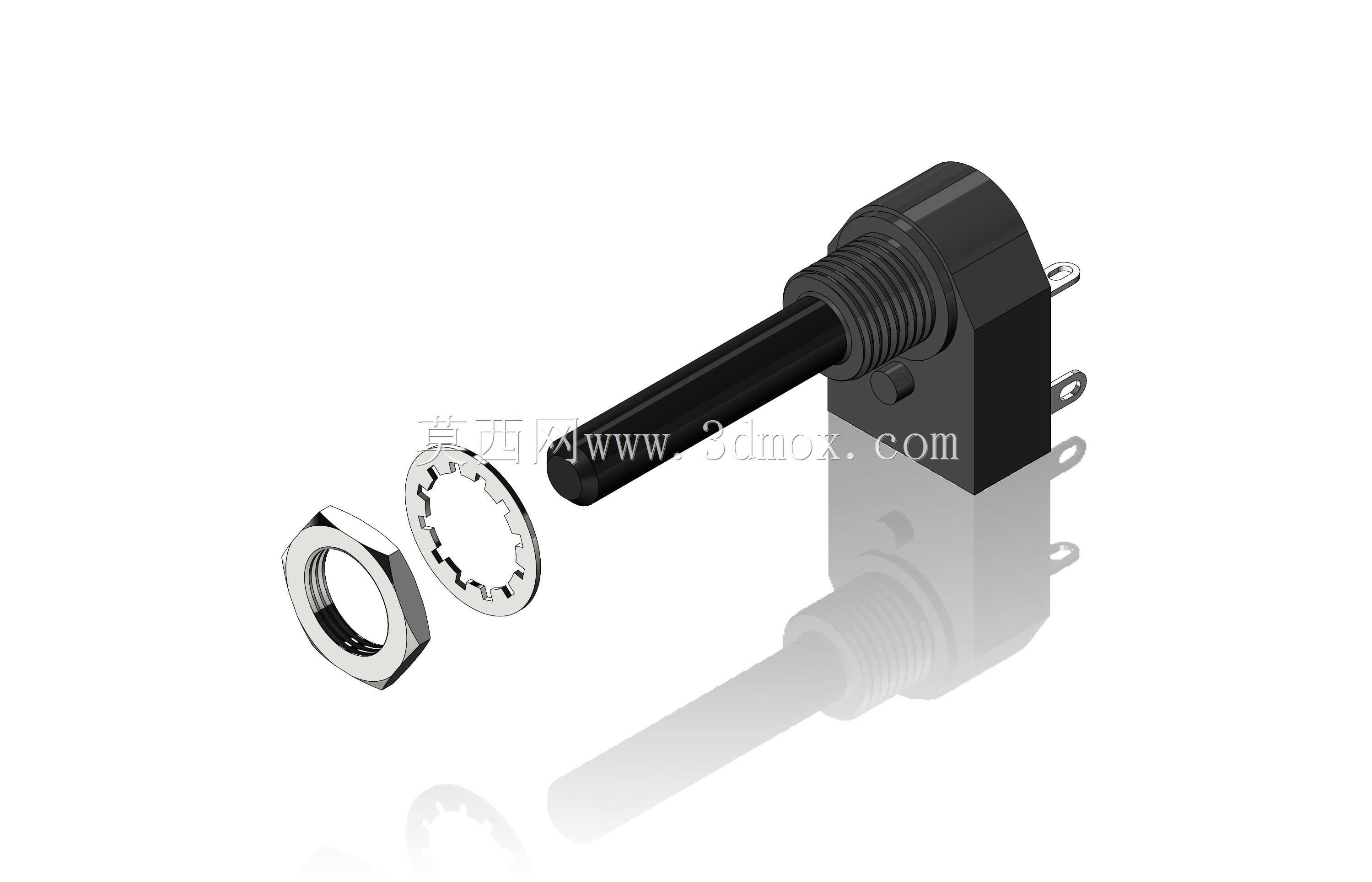

　　从三维建模的结构还原角度看，这款模型完整还原了开关的所有装配细节：包括本体的注塑外壳分型线、操作杆与本体的配合间隙、螺纹段的牙型细节、配套六角螺母的对边尺寸与倒角、止动齿垫的内齿与外齿结构，甚至接线插片的倒角与定位凸点都做了精准还原，在做设备面板的装配干涉检查时，能够直接调用模型完成虚拟装配，验证安装孔位、操作行程、周边元件的安全间隙是否符合设计要求，避免实际加工装配时出现干涉问题。在实际工程应用中，这类开关常被用在小型电动工具、测试仪器、工控终端设备、音频处理设备的电源输入回路，相比带锁的按钮开关，旋转开关的操作逻辑更符合传统设备的操作习惯，且没有外露的按压结构，在设备搬运、擦拭过程中不容易被意外触发断电或通电，安全冗余更高。

　　设计选型时需要注意，这款开关的安装螺纹为细牙螺纹，锁紧螺母的拧紧扭矩需要控制在合理范围，避免扭矩过大导致塑料螺纹滑牙，同时操作杆的径向受力不能超出设计阈值，避免暴力扳动导致内部触点结构错位。模型还原的安装边界尺寸完全符合实物的装配要求，开关本体背部的接线端预留了足够的插簧安装与线束弯折空间，在做PCB布局或者内部结构排布时，可以直接参考模型的外轮廓尺寸预留安装空间，不需要额外预留冗余量。从触点结构来看，旋转式结构的触点采用滑动接触设计，相比翘板开关的拍合式触点，抗电弧烧蚀能力更强，在频繁通断的使用场景下寿命更长，适合需要每天多次操作通断的设备使用场景。
