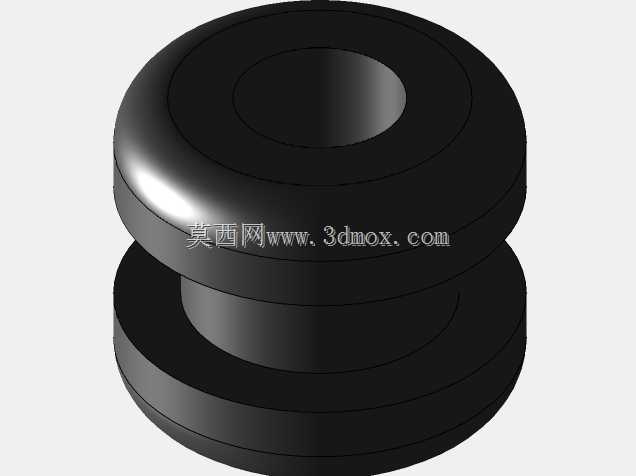

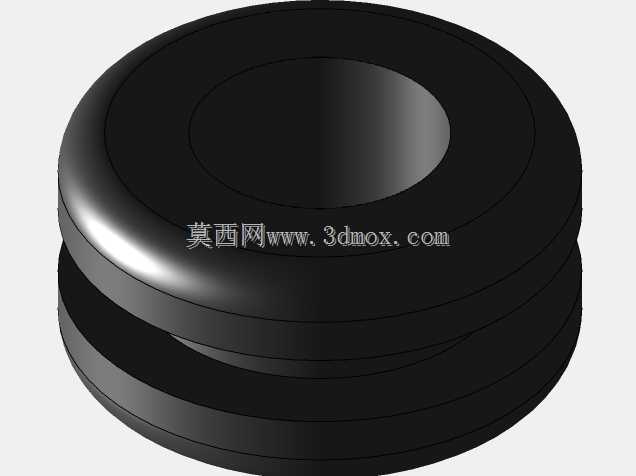

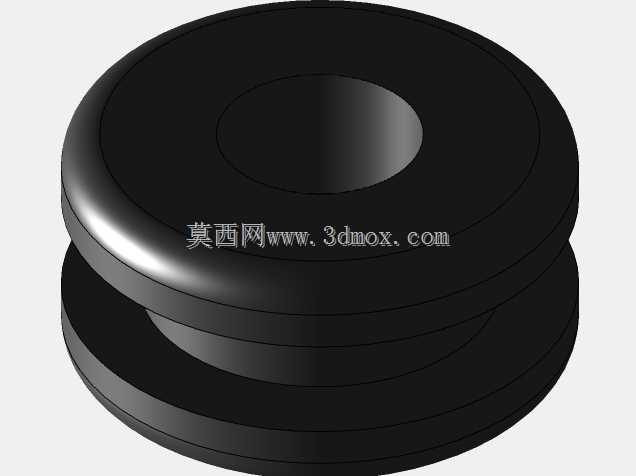

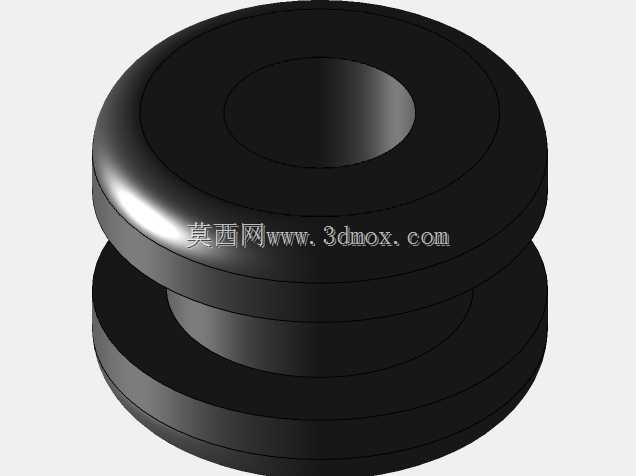

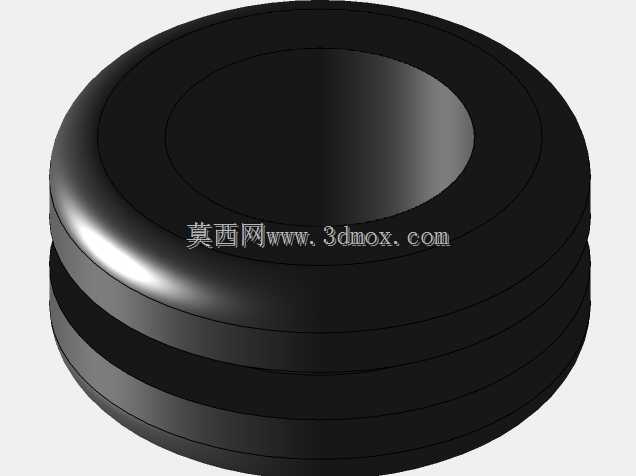

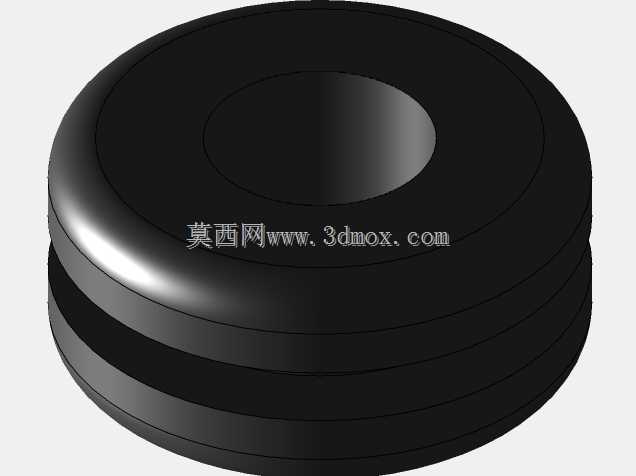

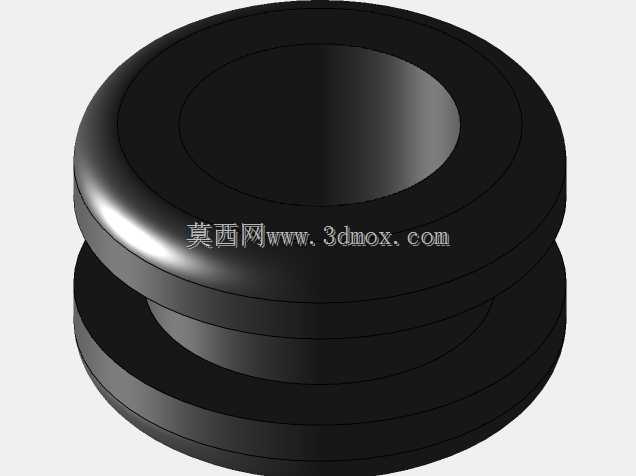

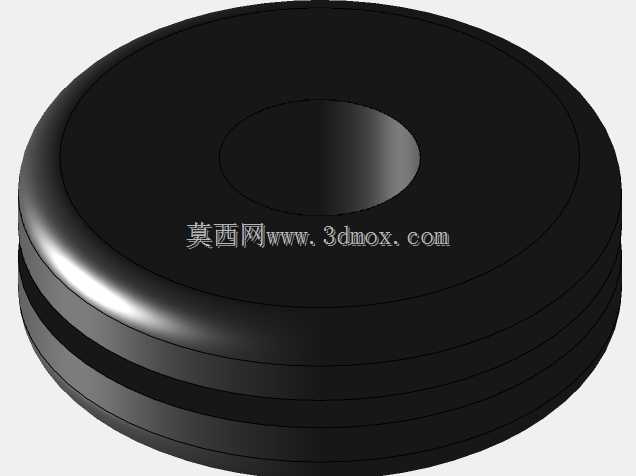

EttingerA型圆形过线护线橡胶索环

　　做电控柜、机箱壳体结构设计的工程师，基本都绕不开线缆过孔的防护处理，这类圆形索环就是最常用的过孔防护零件之一，尤其是Ettinger的A型圆角款，在进口设备、精密仪器的壳体走线里应用非常普遍。很多新手做结构的时候，总觉得钣金或者塑料壳体上开个圆孔把线穿过去就行，忽略了孔边的锐边、毛刺会在设备运输震动、长期使用过程中磨破线缆绝缘层，轻则造成信号干扰、线路接触不良，重则引发短路、漏电等安全隐患，这时候这类橡胶索环就承担了孔边防护、线缆缓冲的核心作用。

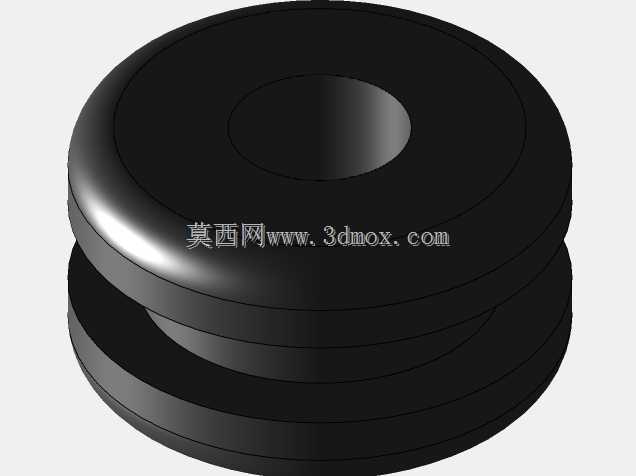

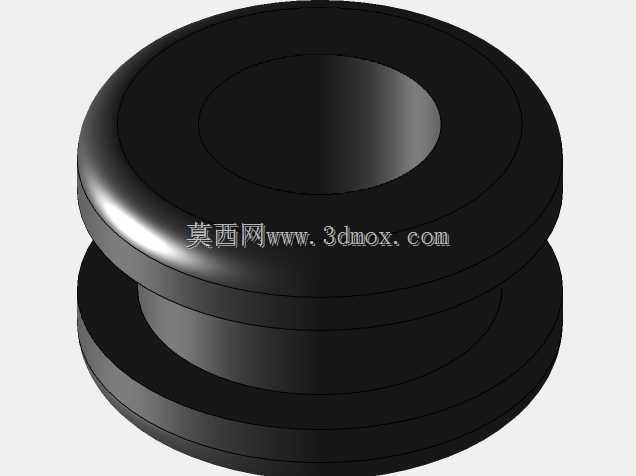

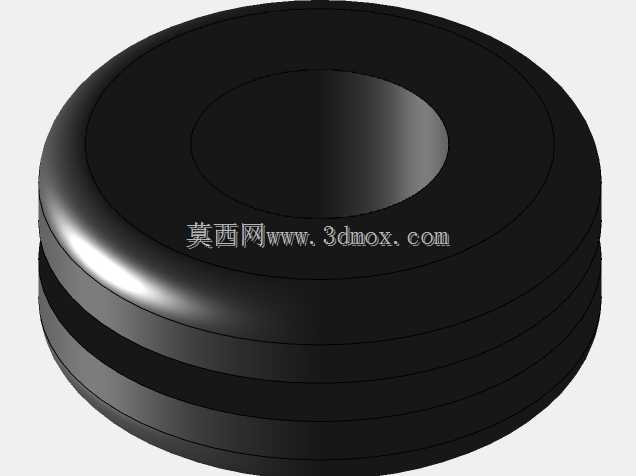

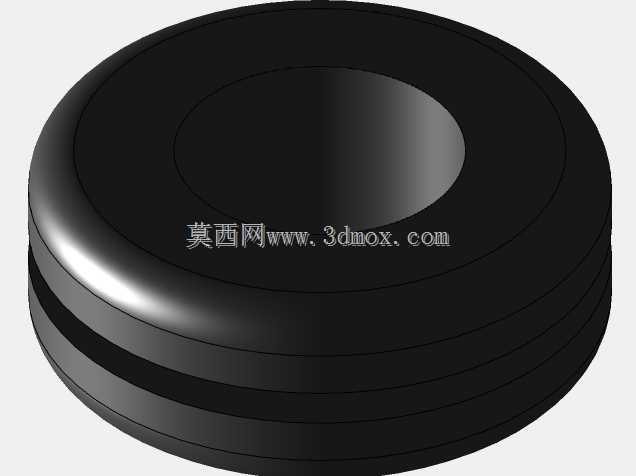

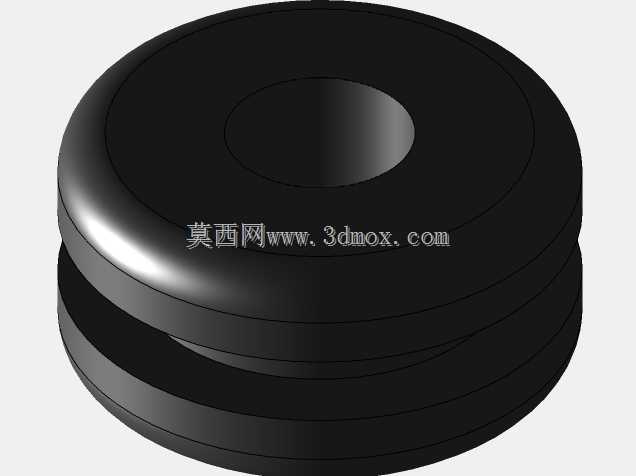

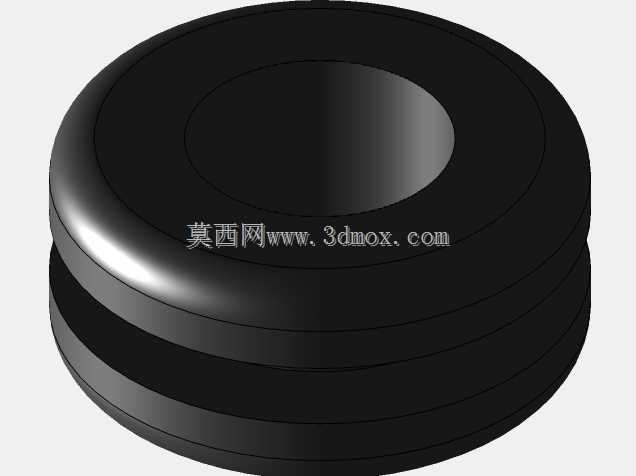

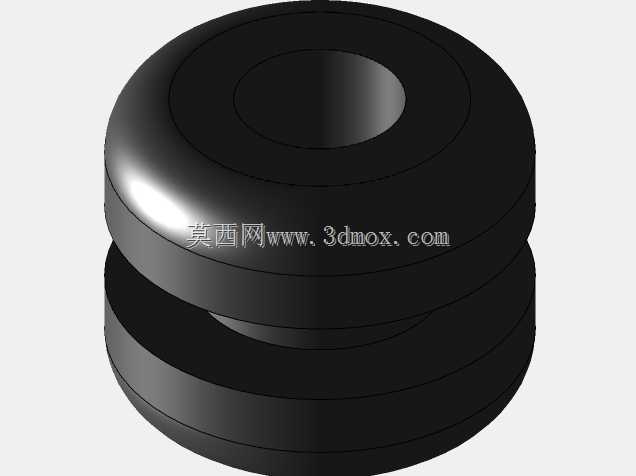

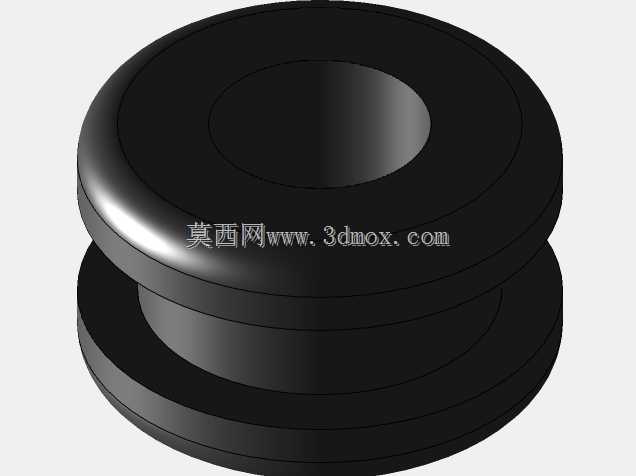

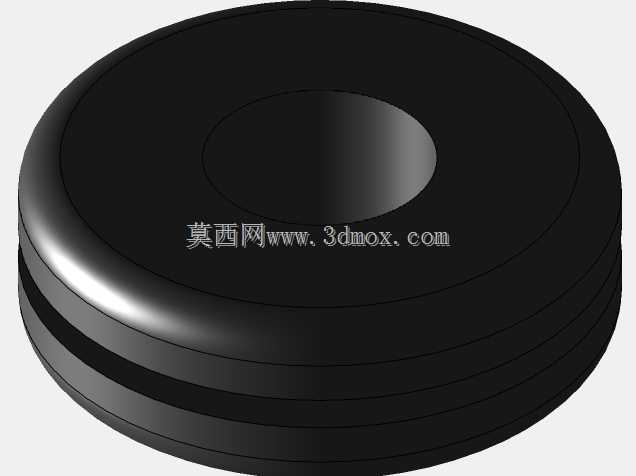

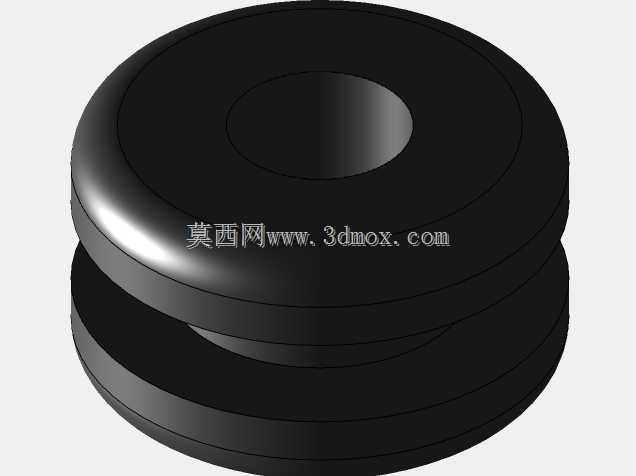

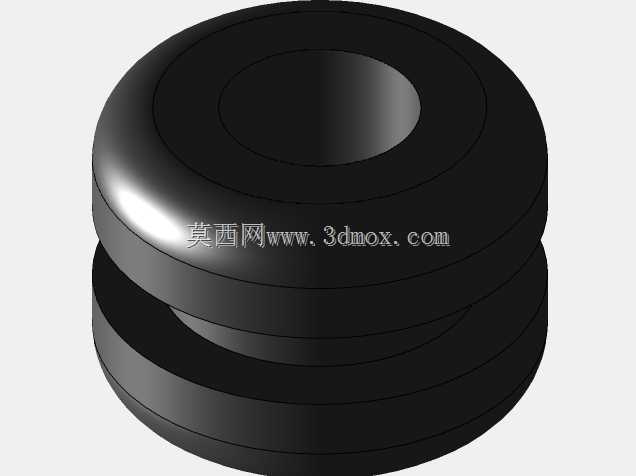

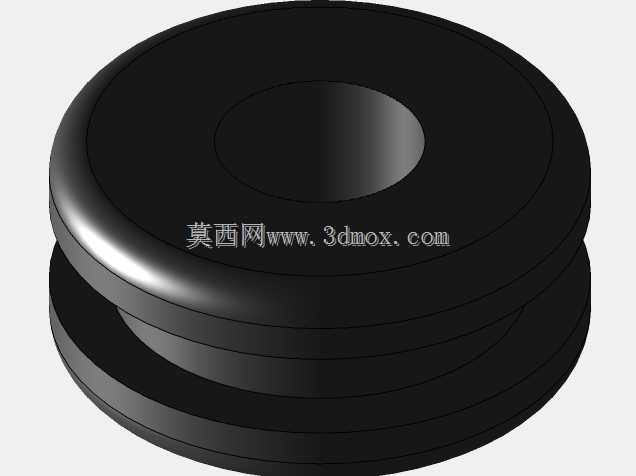

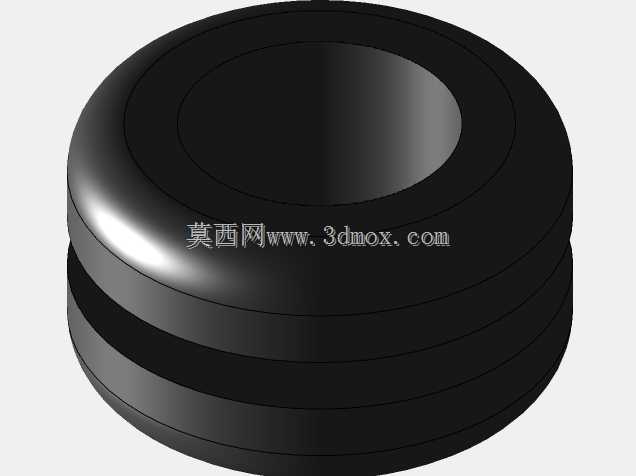

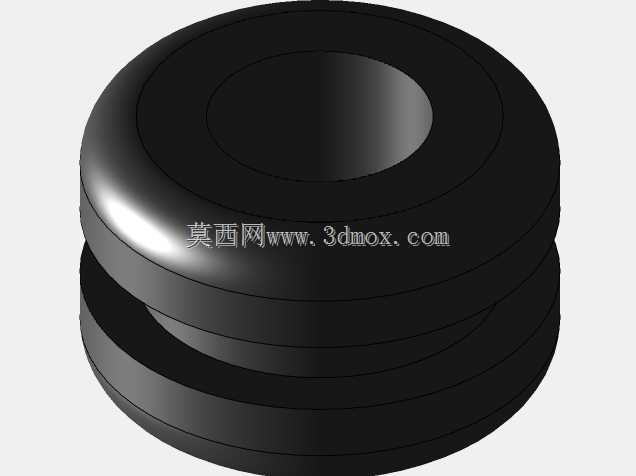

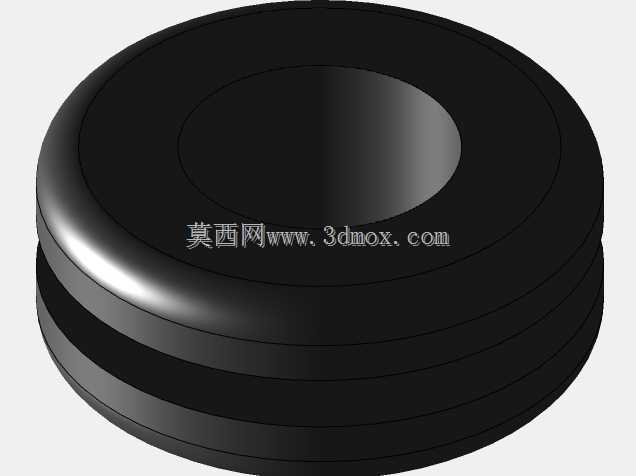

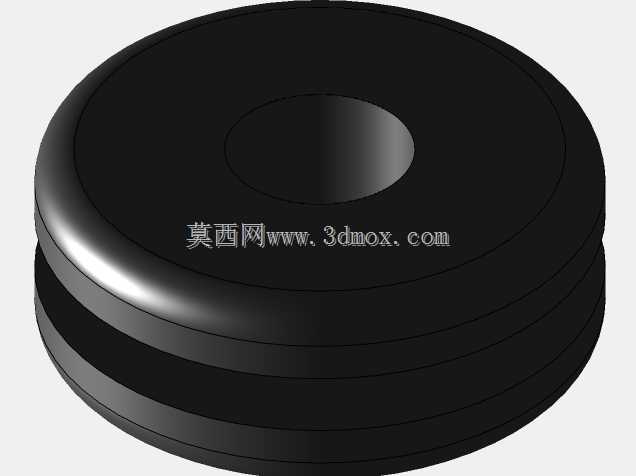

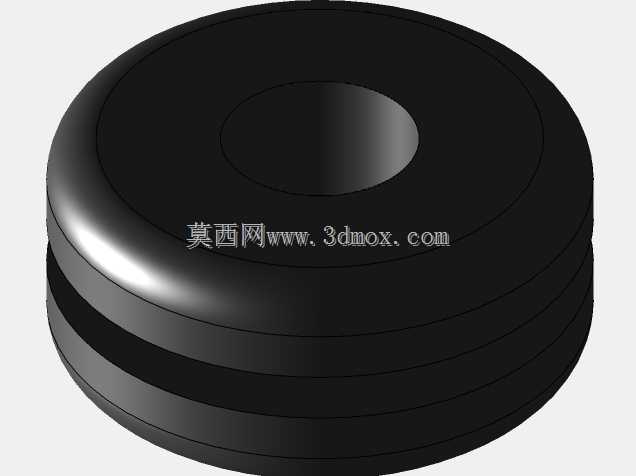

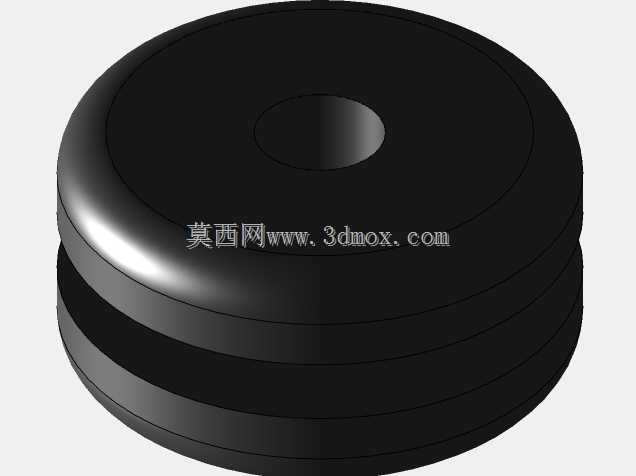

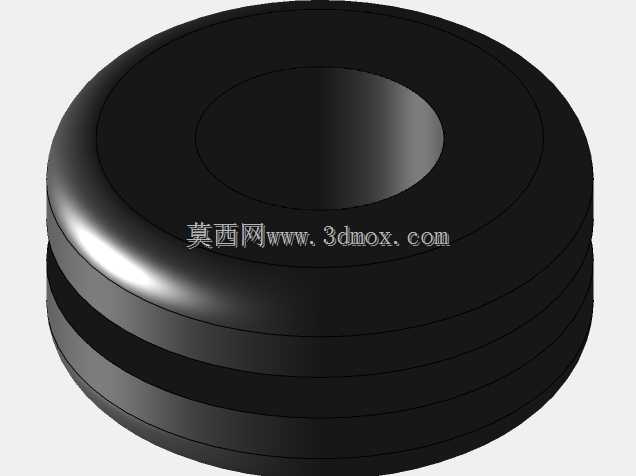

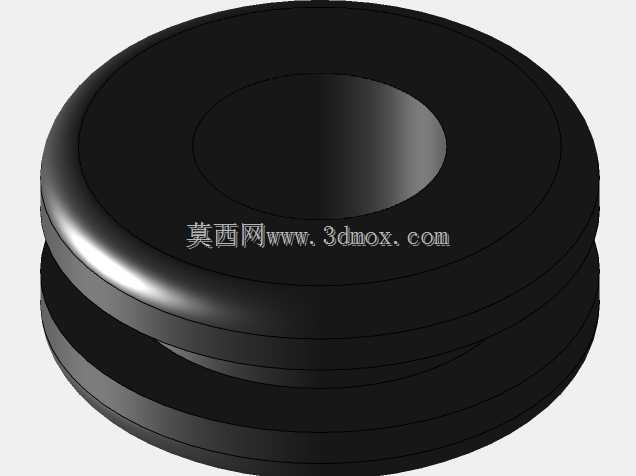

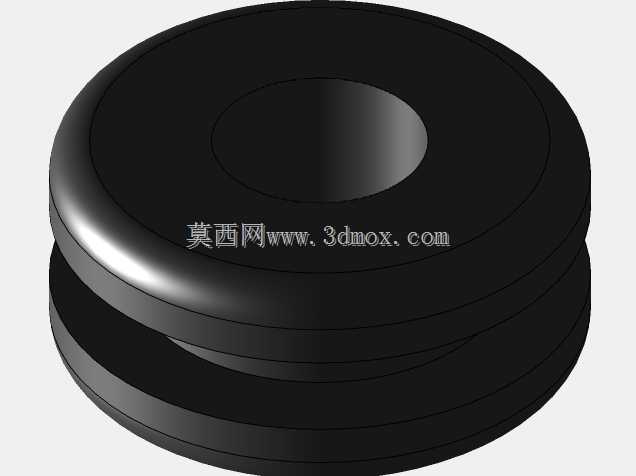

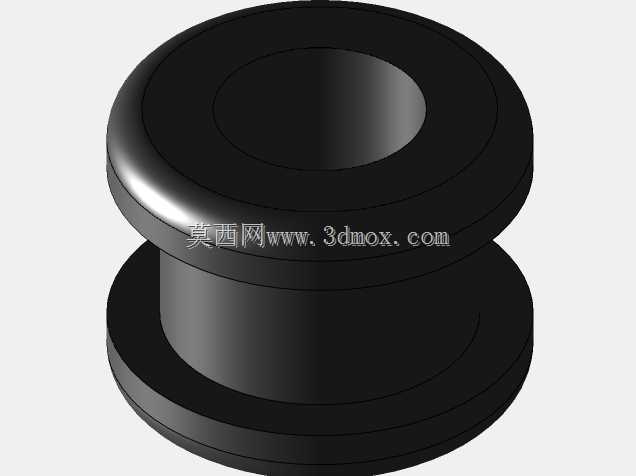

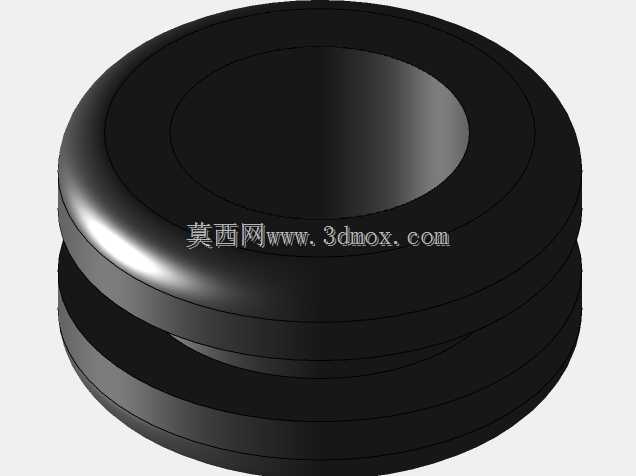

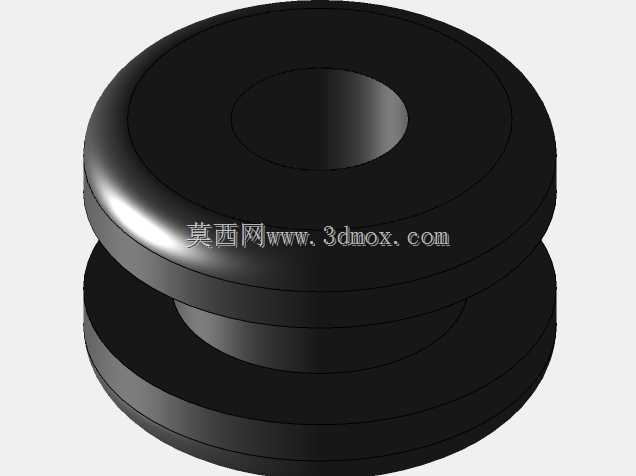

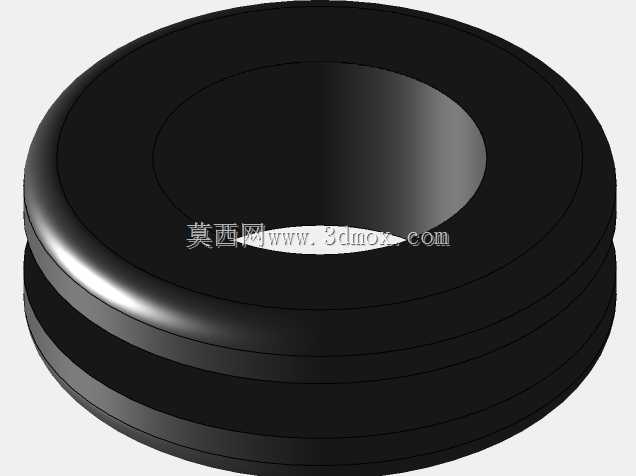

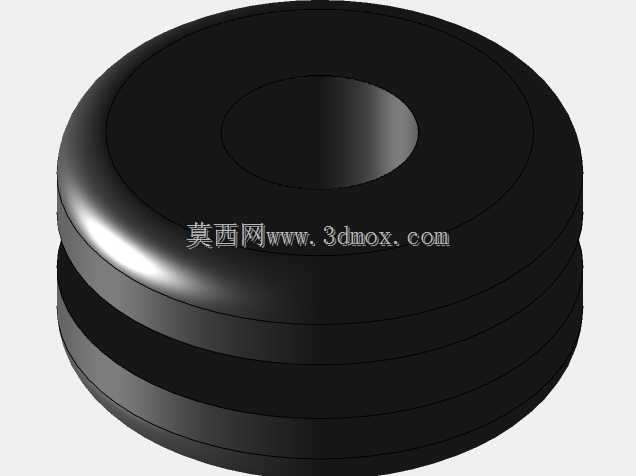

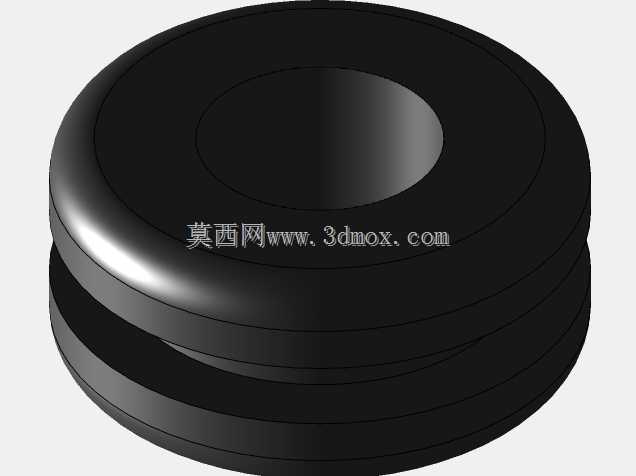

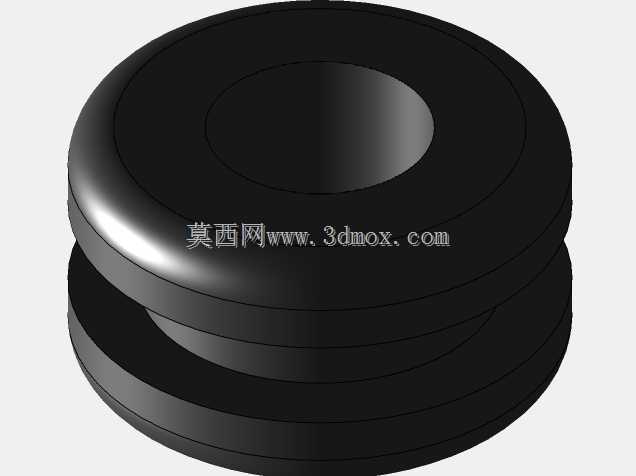

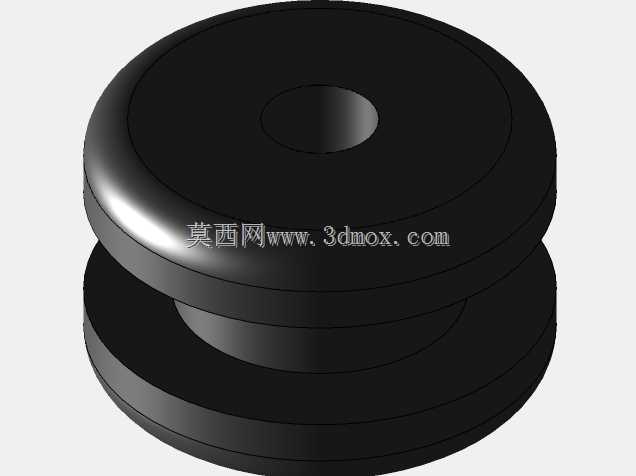

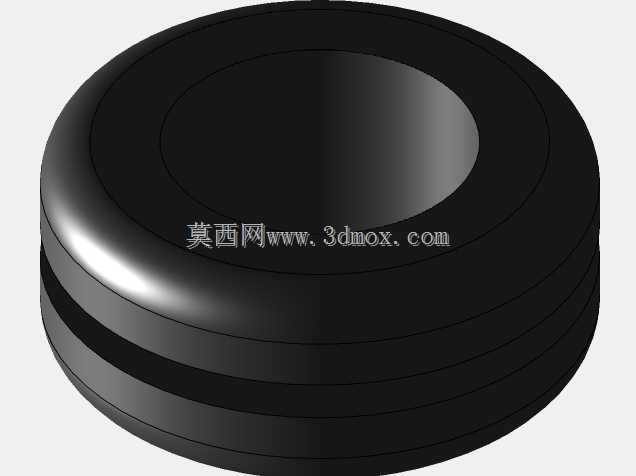

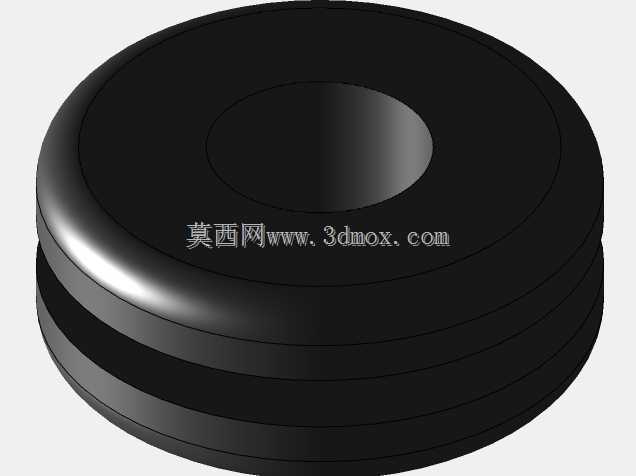

　　从实际选型和安装的角度来说，这类A型圆形索环采用的是双侧凸缘的卡装结构，中间带适配过孔直径的环形卡槽，安装的时候不需要额外打胶或者用紧固件固定，只需要把索环对准开好的安装孔按压卡入，两侧的凸缘就会牢牢卡在壳体壁的两侧，不会因为线缆拉扯、设备震动出现松脱移位的情况。和直筒型的护线套不同，这款索环的边缘做了圆角过渡处理，也就是型号里标注的gerundet圆角设计，线缆穿过的时候不会被棱边硌压，哪怕是多股线缆同时穿过，或者线缆需要在孔位处有一定角度的弯折，圆角的接触面也能均匀分散压力，不会出现局部应力集中磨破线皮的问题。

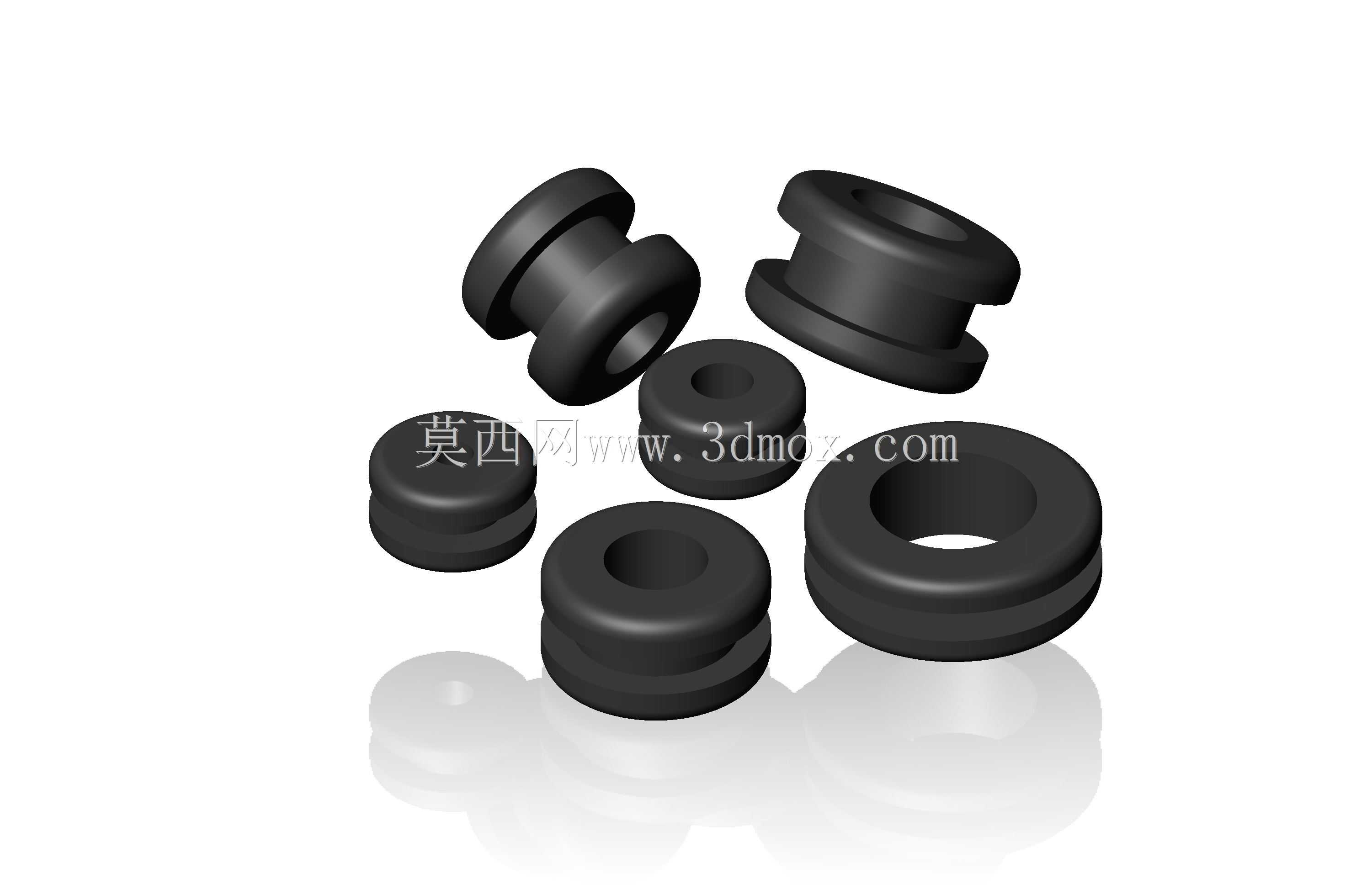

　　不同规格的索环对应不同的安装孔径和穿线内径，做结构设计的时候需要提前留好安装边界：首先壳体上的开孔公差要控制在索环适配孔径的±0.1mm范围内，开孔过大索环容易松脱掉落，开孔过小会导致安装时橡胶被过度挤压，出现褶皱、变形，甚至把穿线内孔挤窄影响线缆穿过；其次要注意壳体壁的厚度适配范围，这类索环的卡槽宽度是对应常规钣金厚度、塑料壳体壁厚设计的，如果壁厚超出卡槽的适配范围，要么卡装不到位凸缘贴不紧壳体表面，要么橡胶被过度压缩失去弹性缓冲的作用。另外在排布孔位的时候，两个相邻索环之间要留出至少3mm的间距，避免安装的时候互相干涉，也给后期线缆整理、维护留出操作空间。

　　从功能特性上来说，这类橡胶索环一般采用耐老化的丁腈橡胶或者三元乙丙橡胶材质，除了基础的护线作用，还能起到一定的密封防尘、减震缓冲的效果，在户外设备、有一定防尘防水要求的机箱上，卡装到位的索环可以阻挡大部分灰尘、溅水从过孔位置进入设备内部，同时设备运行时的震动传递到索环位置，橡胶材质可以吸收一部分震动能量，减少线缆和孔壁之间的硬摩擦，也能降低线缆因为长期震动出现的端子松脱问题。和带螺母锁紧的电缆格兰头相比，这类索环的成本更低、安装效率更高，适合不需要严格密封、线缆数量较多的内部走线位置，比如控制柜内部的分线过孔、仪器外壳的低压信号线过孔、家电产品的电源线过孔等场景都能适用。

　　做三维建模的时候，这类零件要重点还原几个关键特征：首先是双侧凸缘的外径尺寸，要比安装孔直径大出足够的压边宽度，保证卡装后的限位强度；其次是中间卡槽的直径和宽度，要严格匹配适配的壳体壁厚和安装孔径，建模时可以给橡胶件预留适当的压缩量，模拟实际装配后的挤压状态；另外就是内孔的圆角过渡，不能做成尖锐的直角，要还原产品本身的圆角护线设计，同时橡胶材质的外观要做适当的哑光质感处理，表面不要做高光镜面的效果，符合工业橡胶件的实际外观特征。在装配体里调用这类标准件的时候，要注意索环和安装孔的同轴度约束，同时给穿过的线缆留出足够的内孔间隙，不要出现干涉问题，实际生产中如果是定制非标准规格的索环，还要考虑橡胶的硫化收缩率，在建模时提前放好收缩余量，保证开模生产后的成品尺寸符合装配要求。

　　很多工程师在选型时容易忽略索环的耐温、耐油特性，要是应用在有油污、高温的设备环境里，比如机床内部的走线过孔、发动机周边的线束过孔，就要选对应耐油、耐高温材质的索环，不能用普通的天然橡胶款，否则长期接触油污、高温会导致橡胶开裂、硬化，失去护线作用。而这款A型圆角索环的设计，本身就是针对通用工业场景优化的，圆角的内孔边缘不仅能保护线缆，在穿线的时候也能减少线缆和索环之间的摩擦力，穿多芯粗线的时候更顺畅，不会出现线皮被索环边缘刮蹭的问题，哪怕是反复拆装维护线缆，索环的内孔也不容易被拉扯变形，耐用性比普通直角边的护线圈更好。
