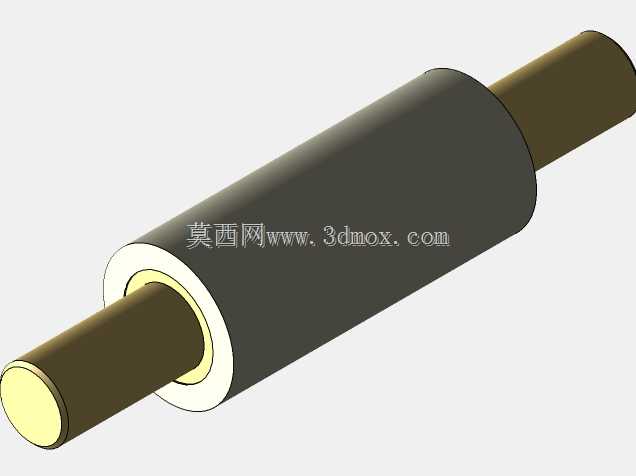

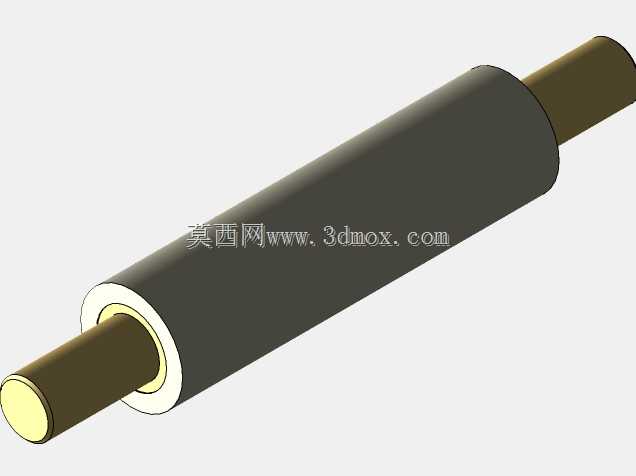

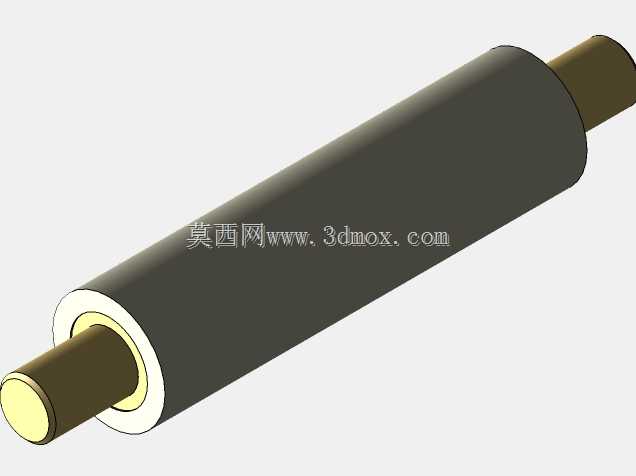

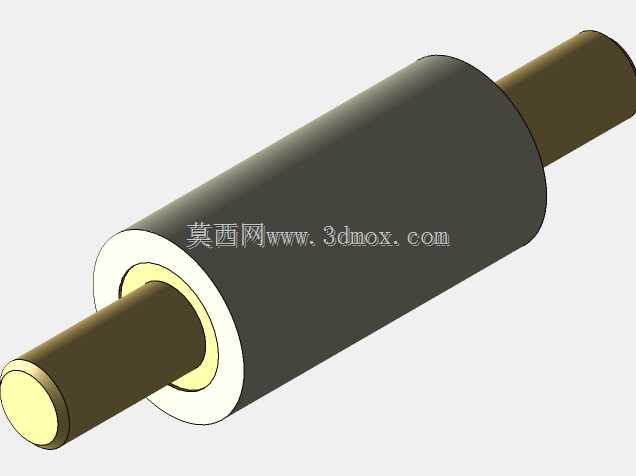

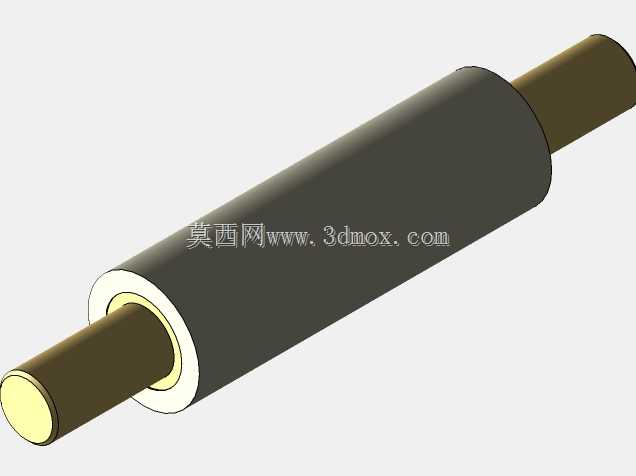

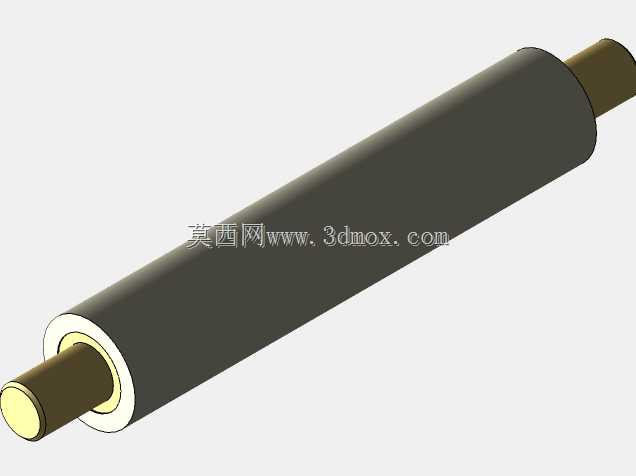

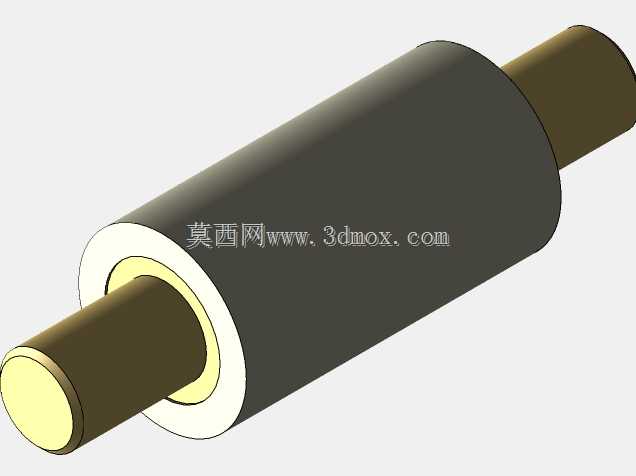

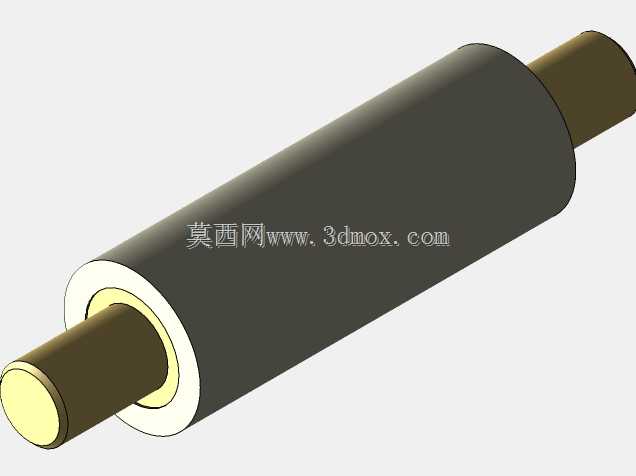

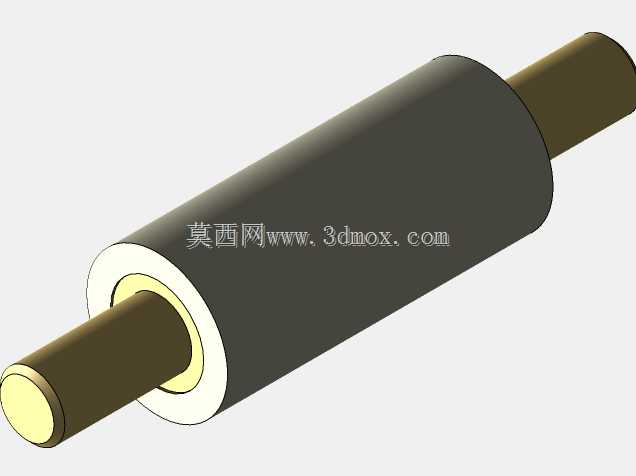

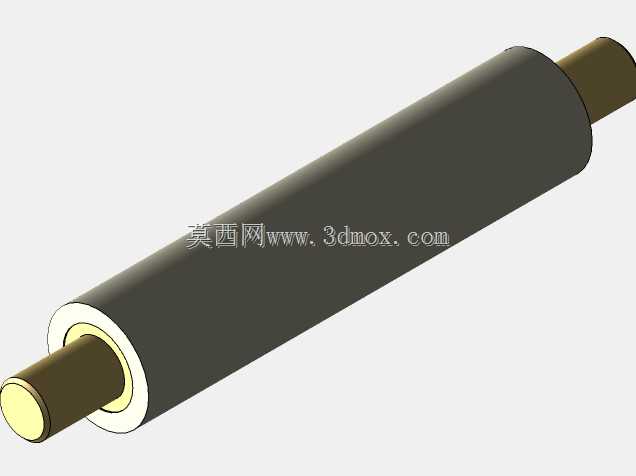

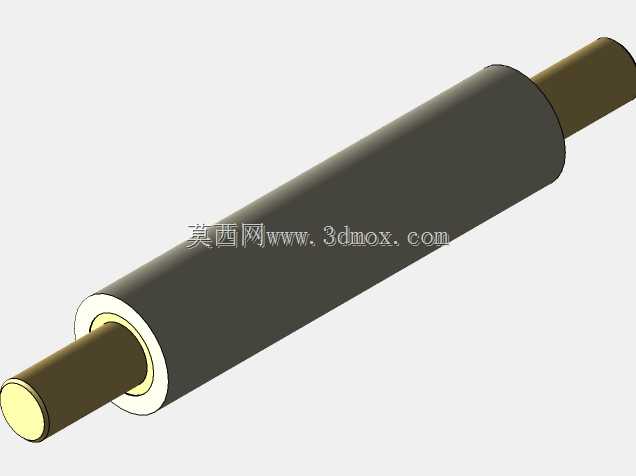

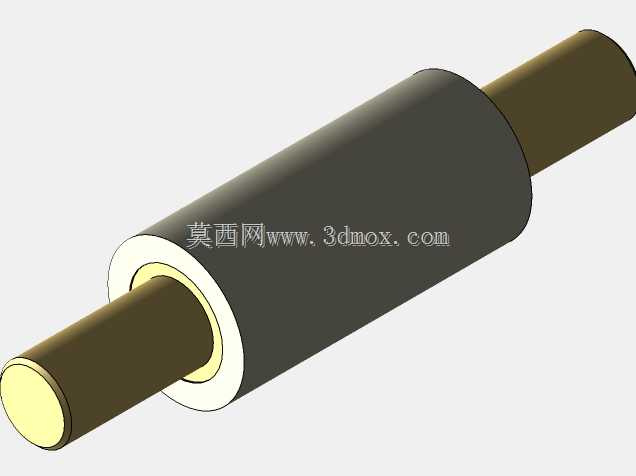

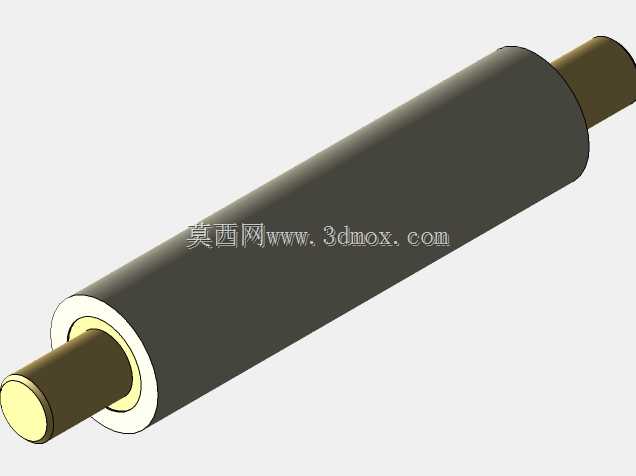

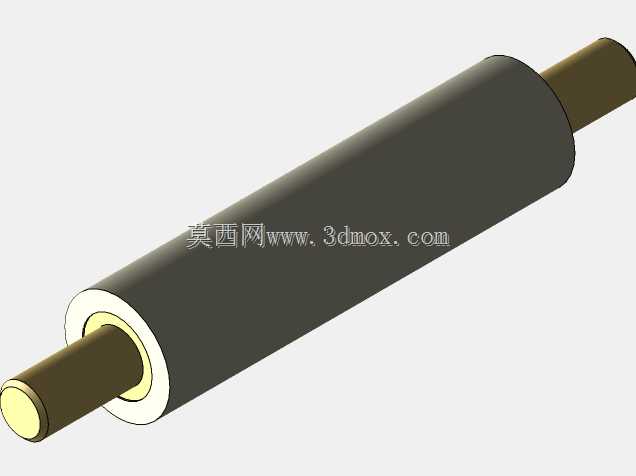

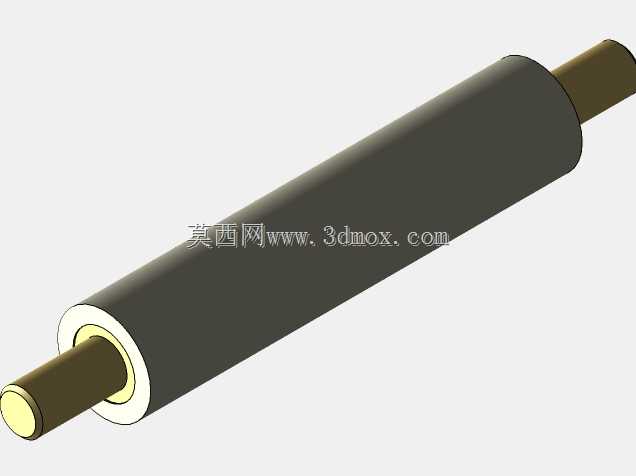

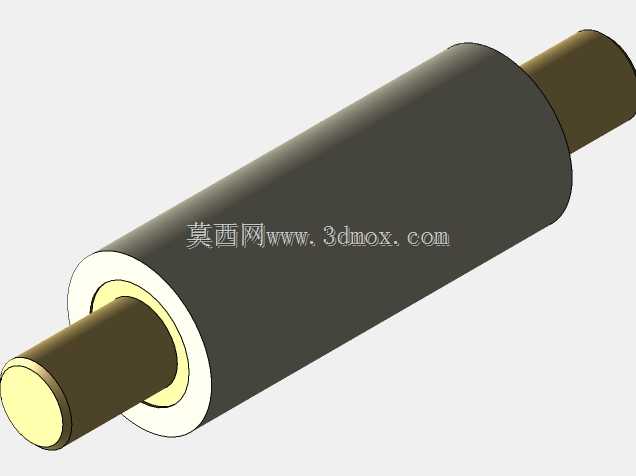

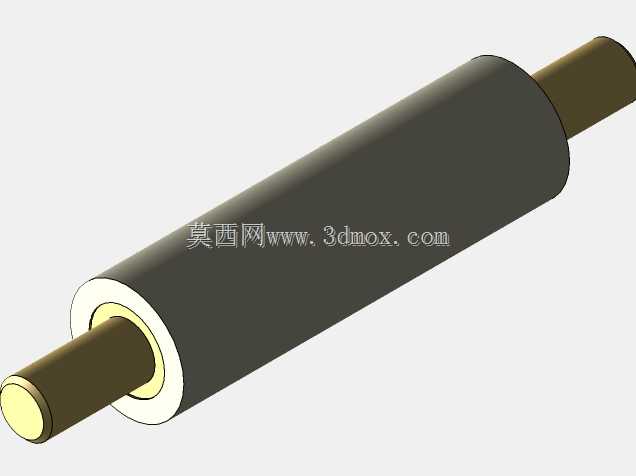

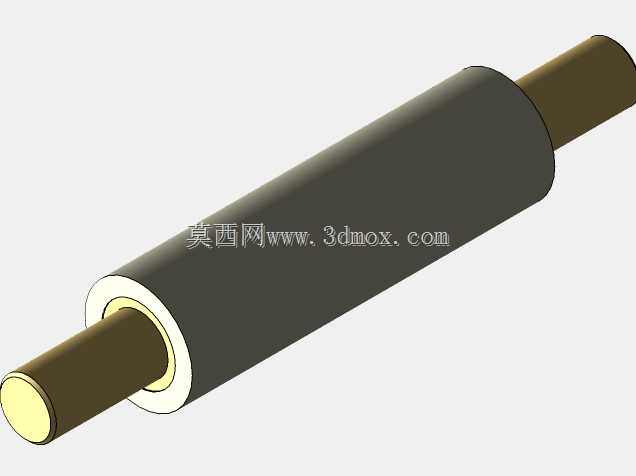

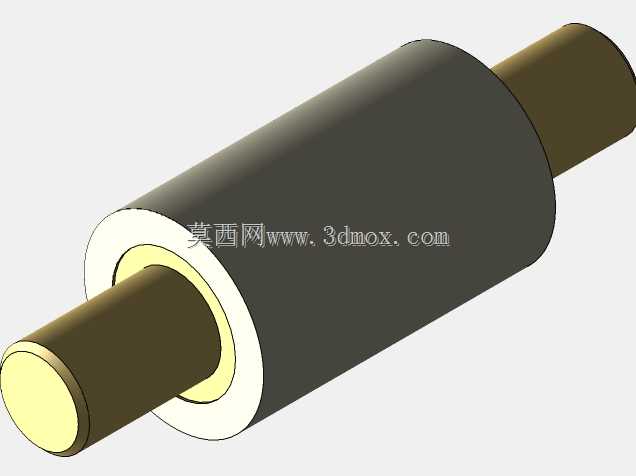

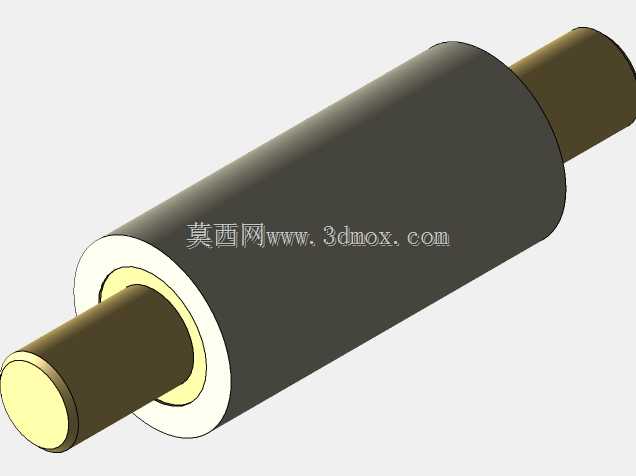

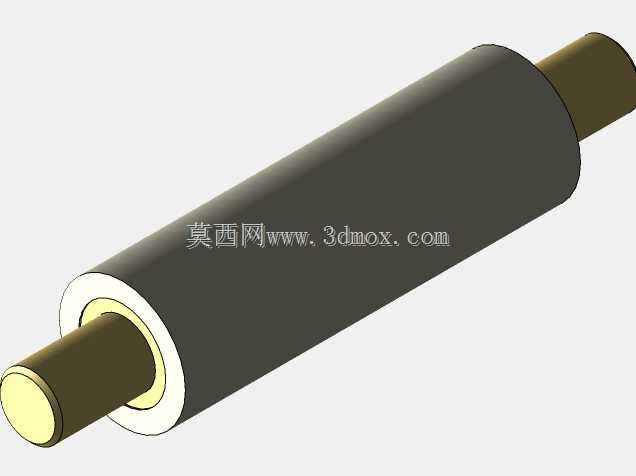

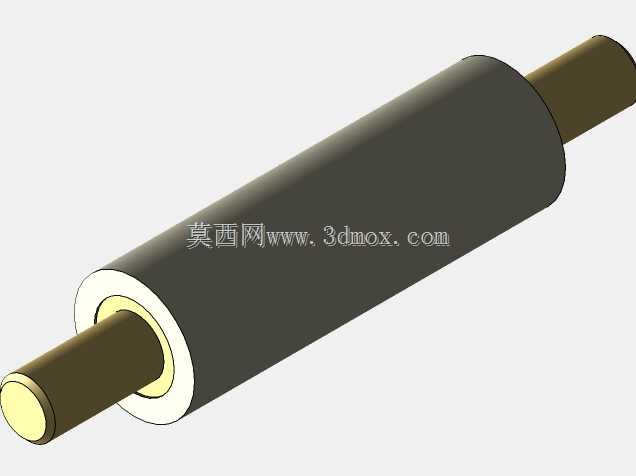

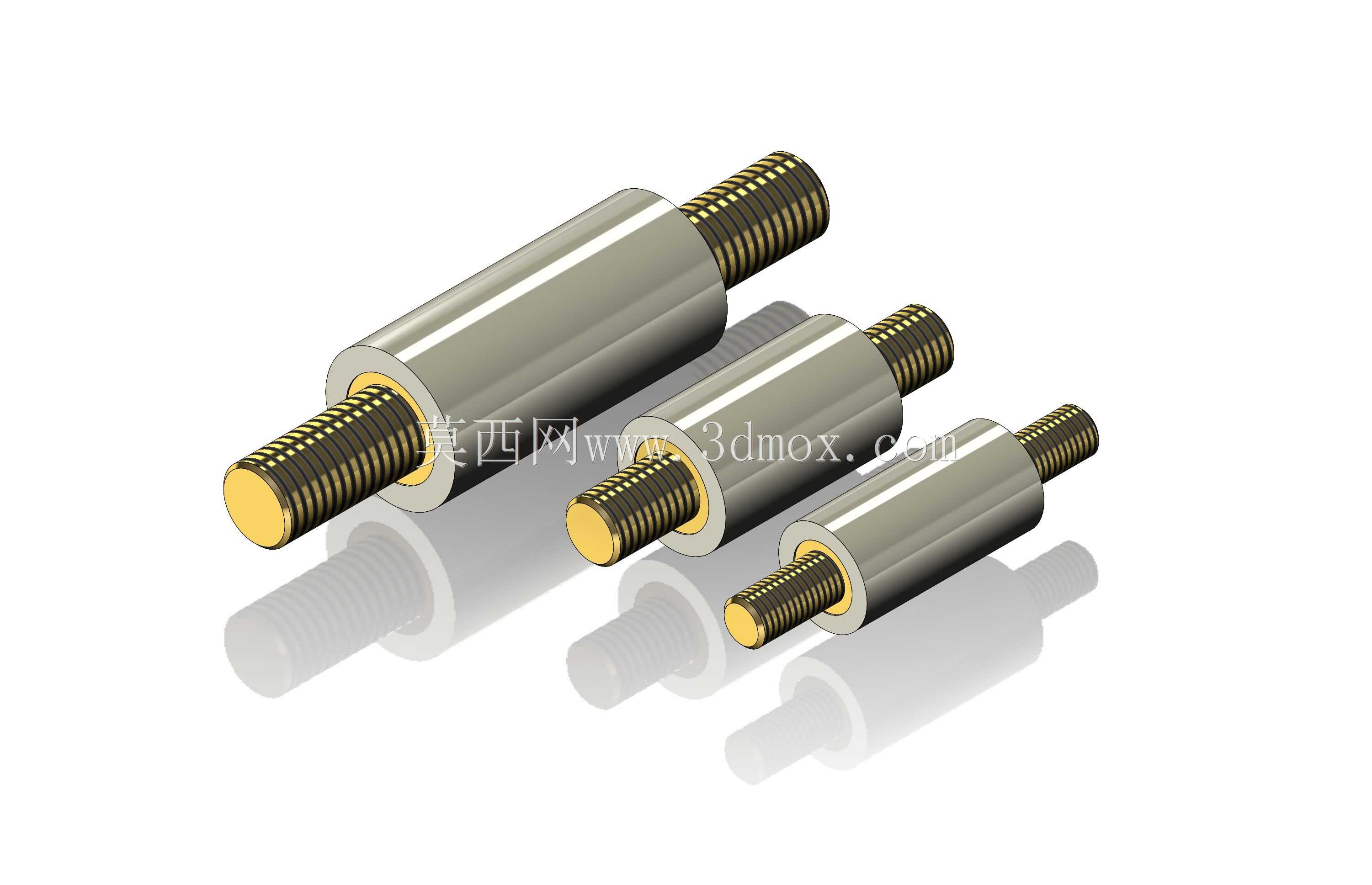

E型圆形双外螺纹绝缘支撑连接柱

　　这类双端外螺纹的圆形绝缘支撑件，在低压电气柜、工控设备内部走线、PCB板安装固定场景里的使用频率极高，核心作用是在带电部件与安装基体之间形成可靠的物理隔离，同时承担结构支撑的载荷，避免金属紧固件直接连通不同电位的部件造成短路隐患。不同于常见的单头内螺纹绝缘柱，这款E型结构两端都加工出外螺纹段，安装时不需要额外搭配螺母预埋，直接穿过安装板后用锁紧螺母就能完成两端的固定，在多层板叠装、元器件架空安装的场景里，装配效率比单头结构高出不少，尤其是在空间紧凑的小型控制盒内部，不需要预留拧入内螺纹的操作空间，从板件两侧就能完成锁紧作业。

　　从结构设计逻辑来看，主体绝缘段采用等直径圆柱结构，外圆没有多余的凸缘或者卡槽，一方面是绝缘材料注塑成型时脱模难度低，批量生产的尺寸一致性更容易控制，不会因为复杂的外形结构产生内部应力集中，提升长期使用下的结构强度；另一方面光滑的圆柱外表面不容易积灰，在有粉尘的工业现场使用时，表面爬电距离的稳定性更好，不会因为积灰受潮造成绝缘性能下降。两端的金属螺纹嵌件和绝缘主体之间采用滚花压合的嵌装结构，嵌件嵌入绝缘主体的部分做了网纹滚花处理，和绝缘材料结合之后能承受更大的轴向拉脱力，不会在安装锁紧螺母的时候出现螺纹嵌件跟转、甚至从绝缘主体里被拔出的问题。

　　选型使用时需要注意几个安装边界：首先是不同规格对应的螺纹公称直径覆盖M3到M5区间，对应不同的安装孔开孔尺寸要比螺纹大径留出0.2-0.3mm的间隙，避免开孔过小刮伤螺纹表面的镀层，也防止开孔过大造成安装后支撑件倾斜，影响上层部件的安装平面度。绝缘主体的长度决定了支撑的架空高度，选型时要根据带电部件和安装板之间需要的安全爬电距离来确定，在常规工频低压场景下，每1mm的绝缘段长度能对应足够的耐压冗余，不需要额外加大绝缘长度造成空间浪费。安装锁紧时的扭矩需要控制在合理范围，因为绝缘主体多为热固性绝缘材料，虽然刚性足够但脆性比金属件高，过大的锁紧扭矩会造成绝缘主体端部被压裂，尤其是两端同时锁紧的时候，要交替逐步拧紧螺母，不要单侧一次性锁死，避免绝缘件受到轴向的偏载压力。

　　在实际设备装配场景里，这类绝缘支座常用来固定功率继电器、整流桥模块、电源滤波器这类本身带工作电压、又需要和安装柜体保持绝缘的元器件，相比传统的绝缘垫片加金属螺柱的组合，一体式的结构减少了装配的零件数量，也避免了垫片移位、脱落造成的绝缘失效风险。在一些测试治具、工装夹具的制作中，也会用这类绝缘柱来固定测试探针的安装板，保证测试回路和治具金属框架之间的绝缘隔离，防止测试信号出现干扰。建模时要注意金属螺纹段和绝缘主体的同轴度公差，实际生产中这个公差一般控制在0.1mm以内，如果同轴度偏差过大，安装时会出现螺纹段无法顺利穿过安装孔的问题，也会造成支撑后的部件平面度超差。螺纹段的露出长度要根据安装板的厚度、锁紧螺母的厚度来确定，保证锁紧之后至少有2-3个螺纹牙的啮合长度，避免螺纹啮合不足造成连接松脱。绝缘主体的外圆和两端金属嵌件的端面要保持垂直，垂直度公差控制在0.05mm以内，否则锁紧后会产生内应力，长期受温度变化影响容易出现绝缘件开裂的问题。
