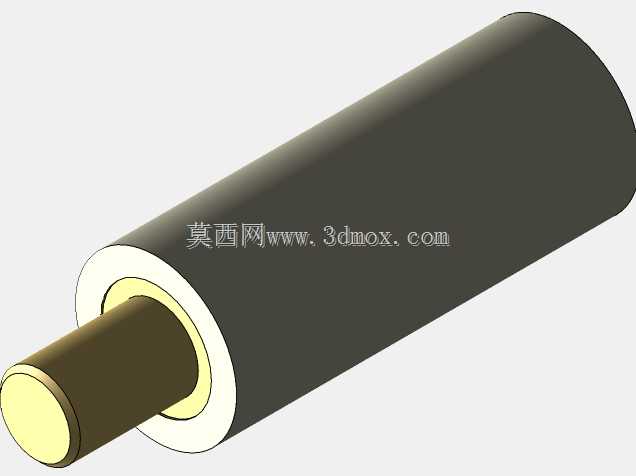

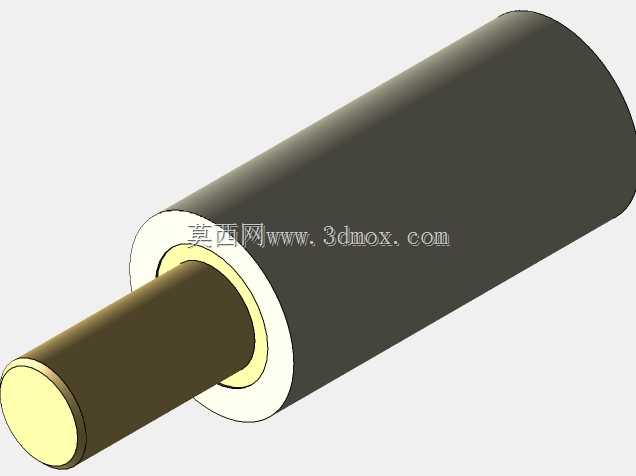

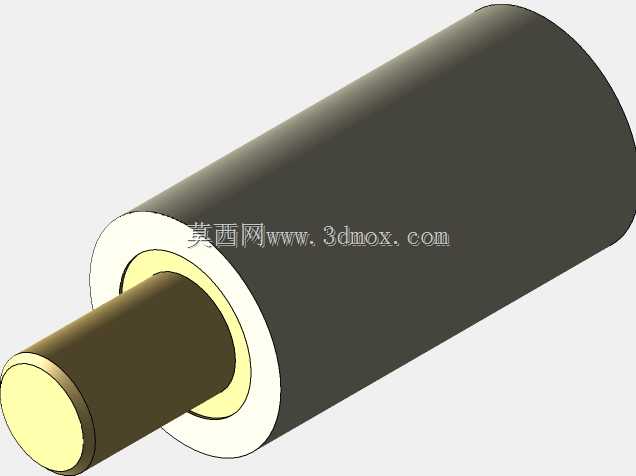

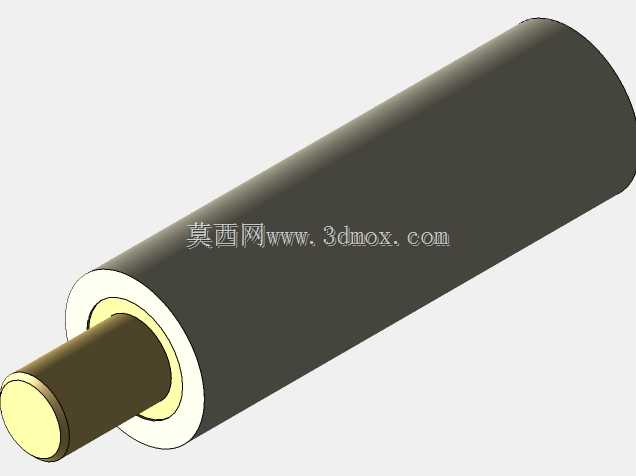

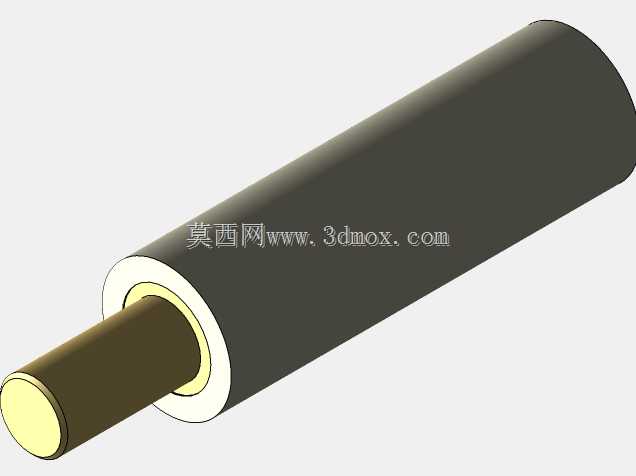

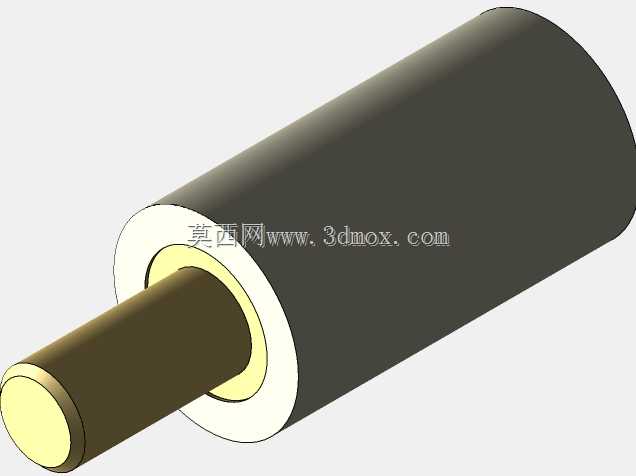

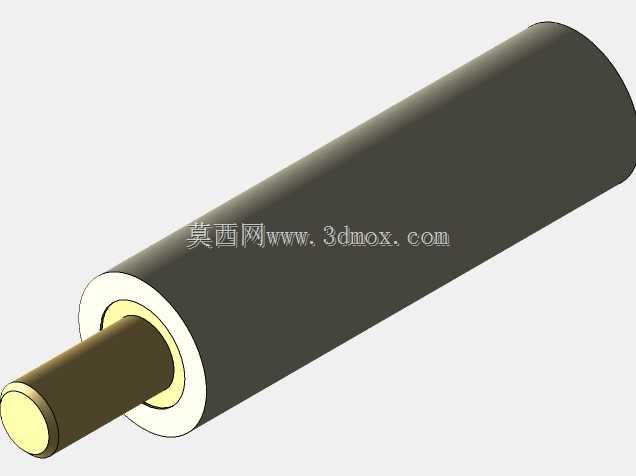

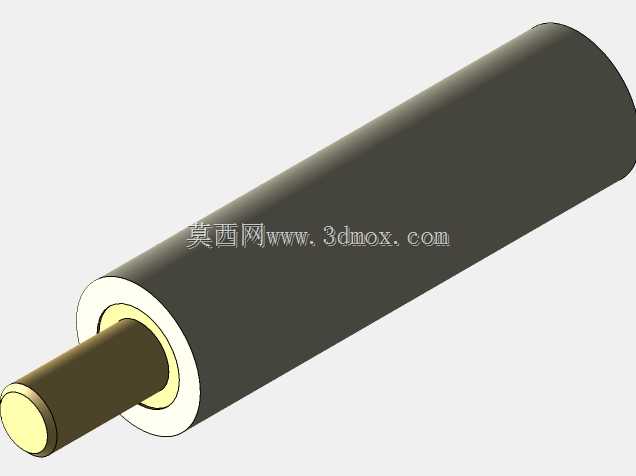

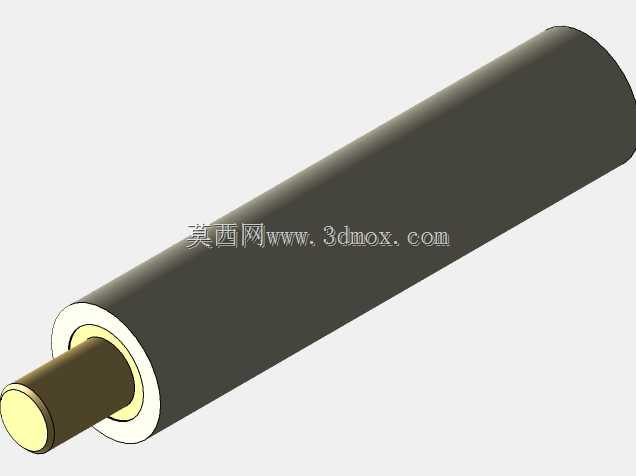

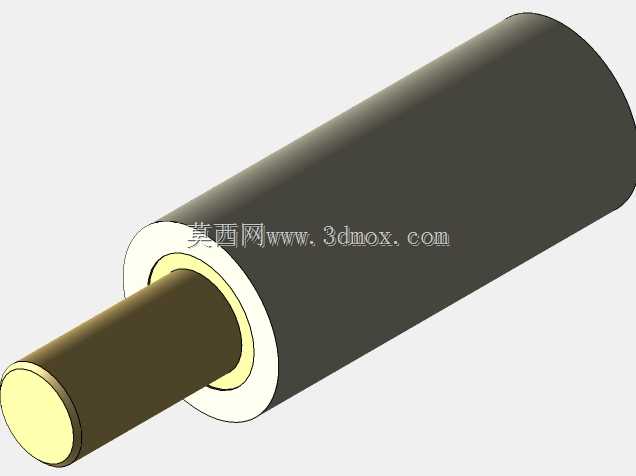

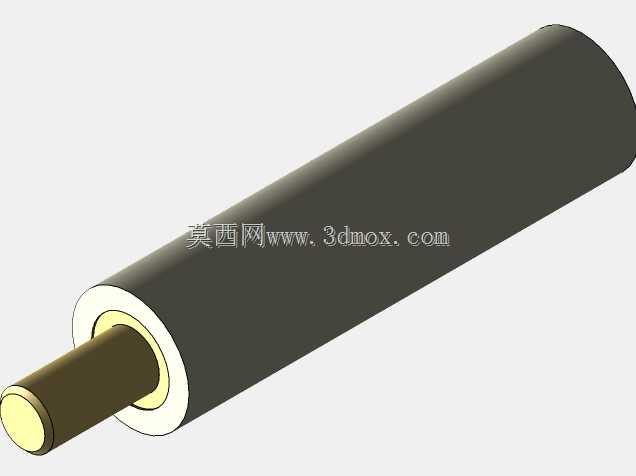

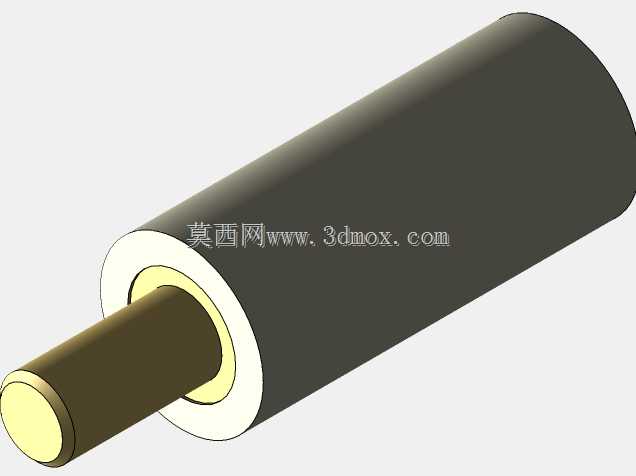

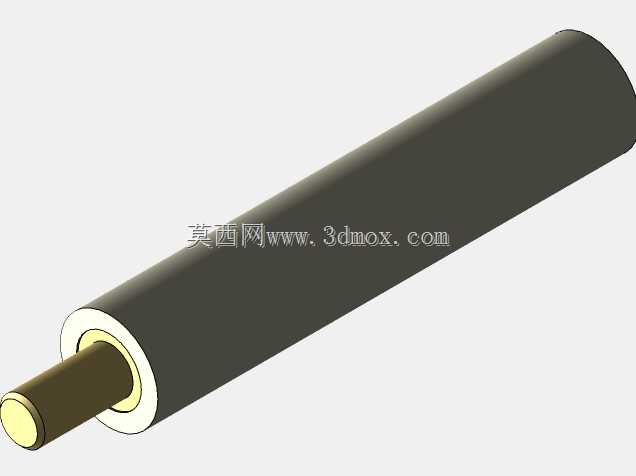

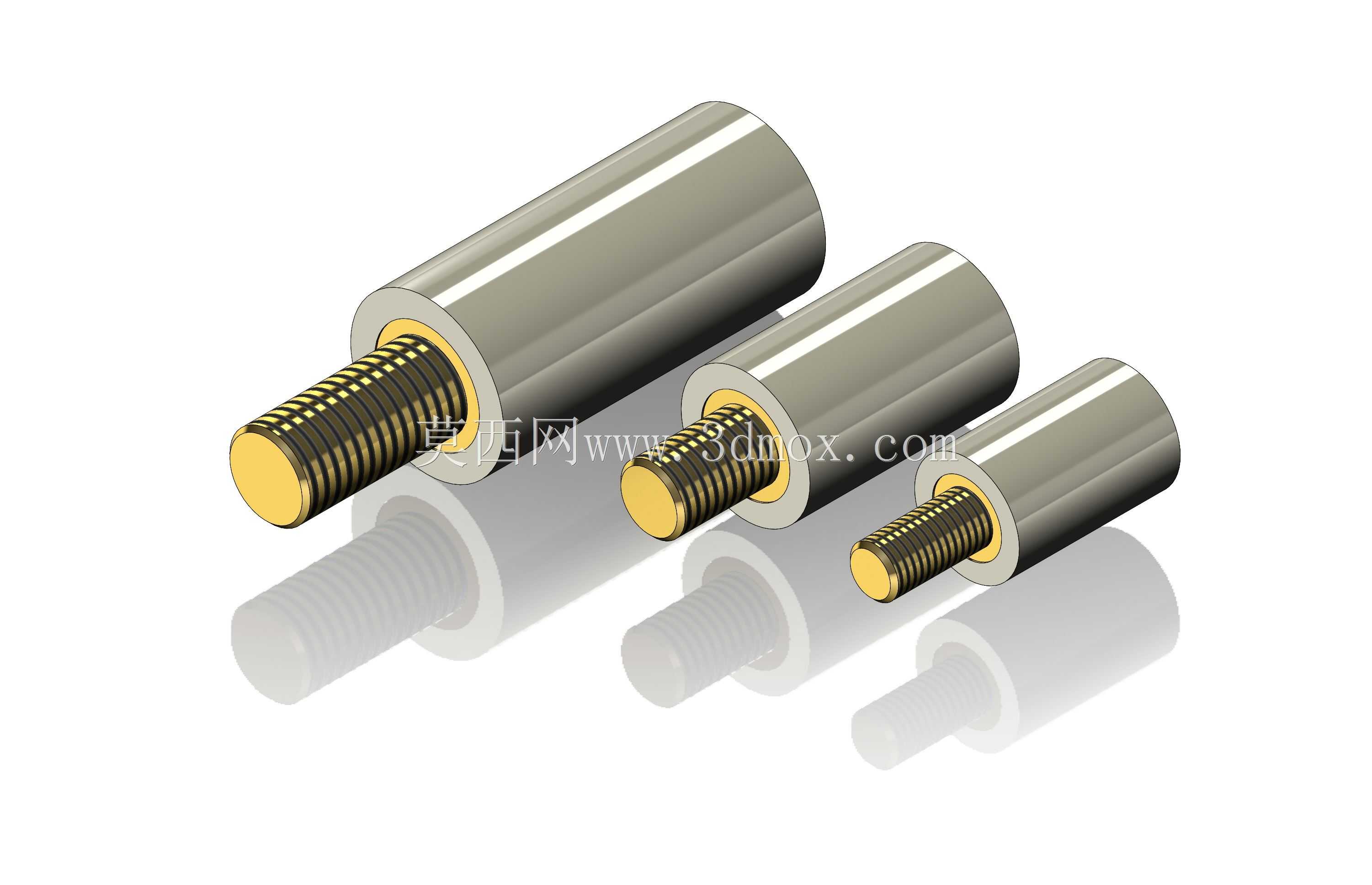

B型圆形公母螺纹绝缘支座结构设计

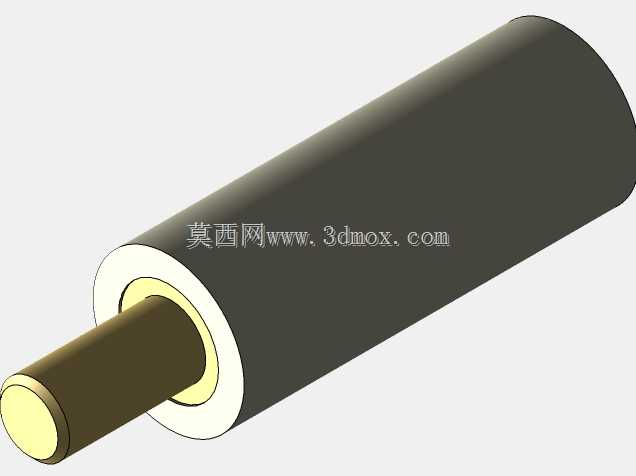

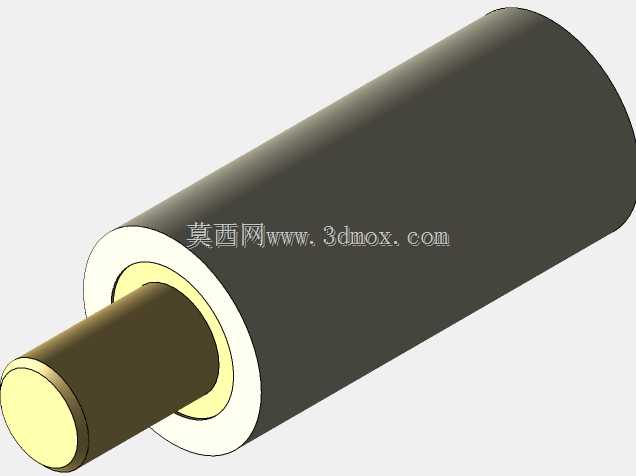

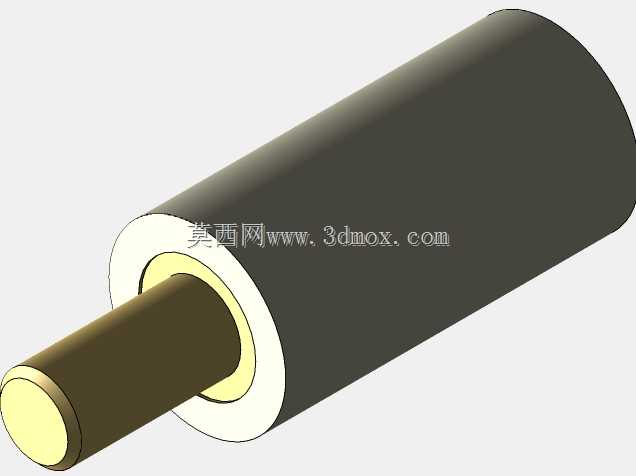

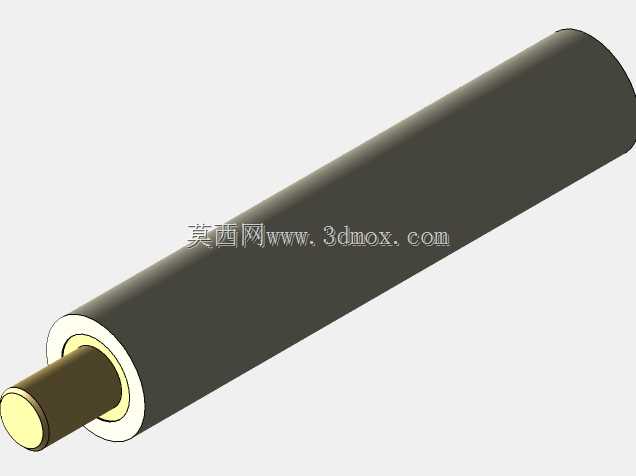

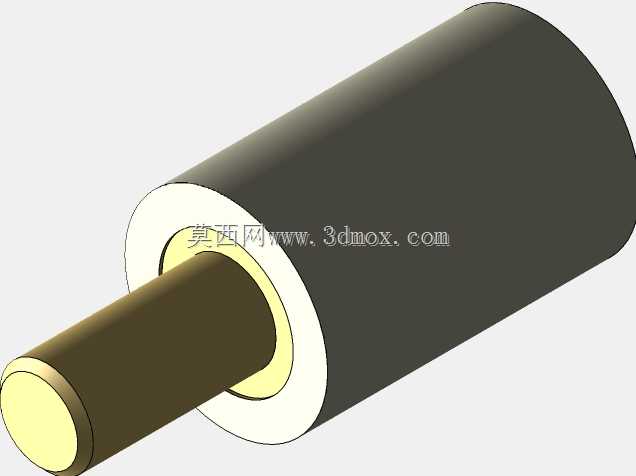

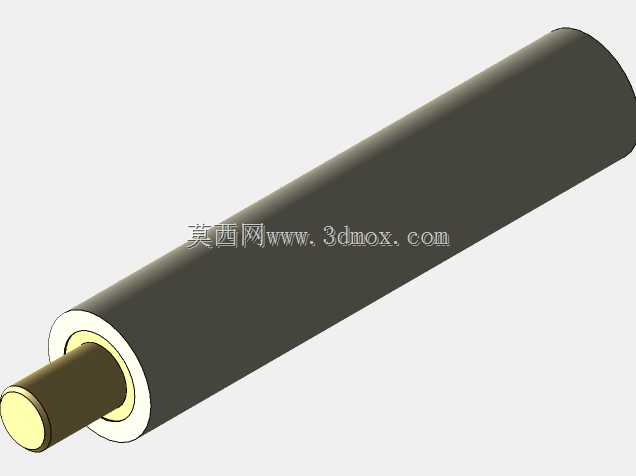

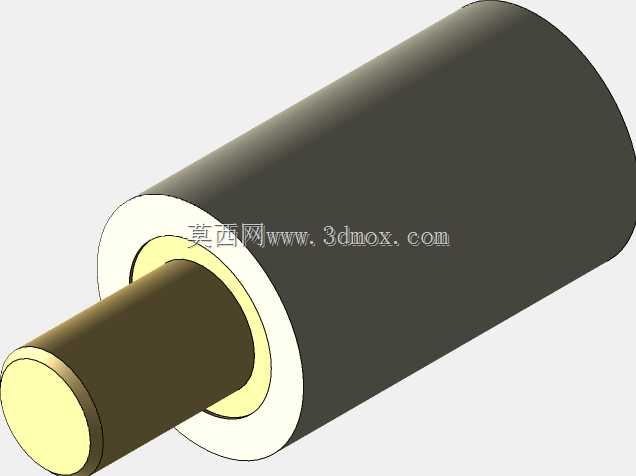

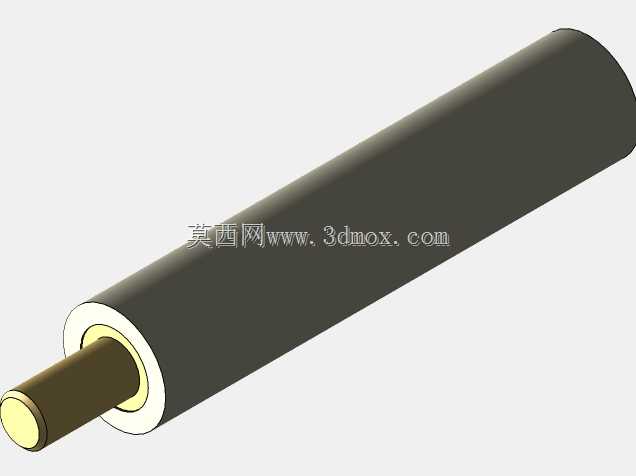

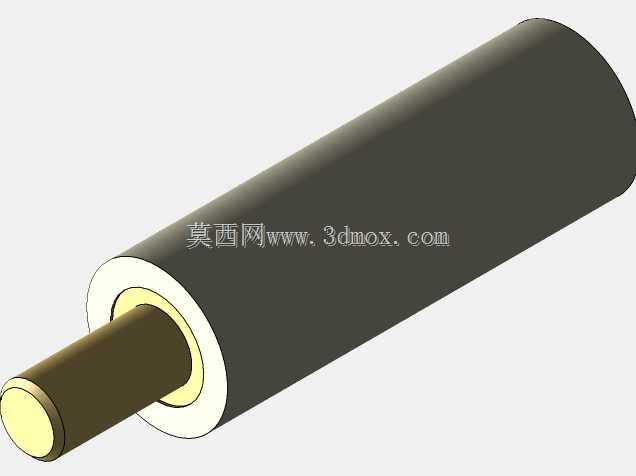

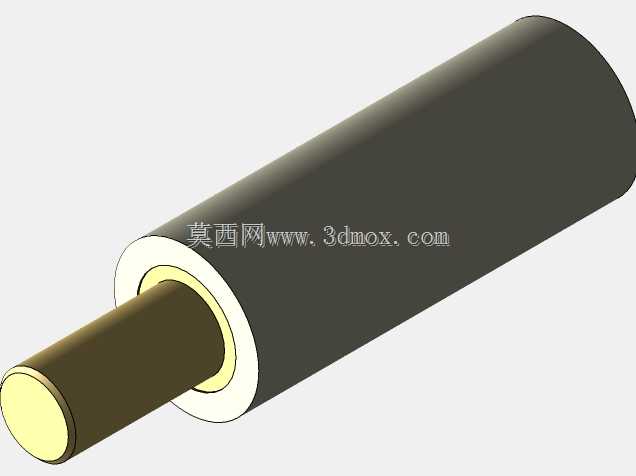

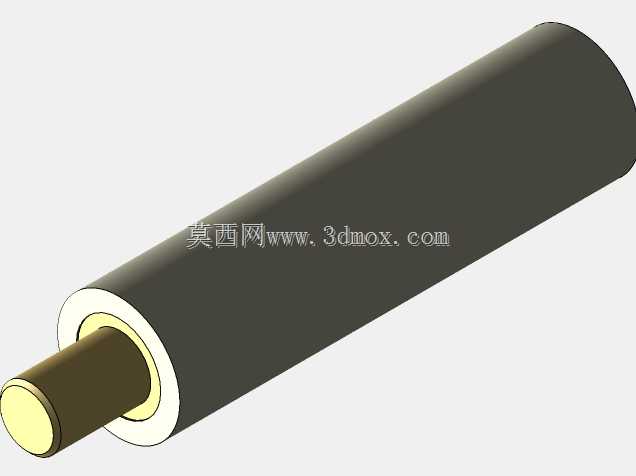

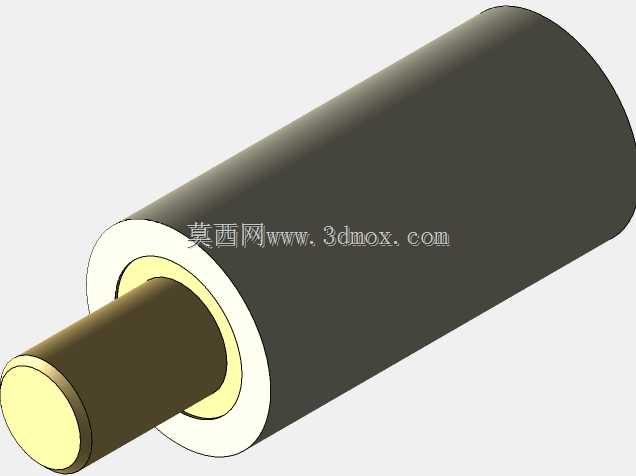

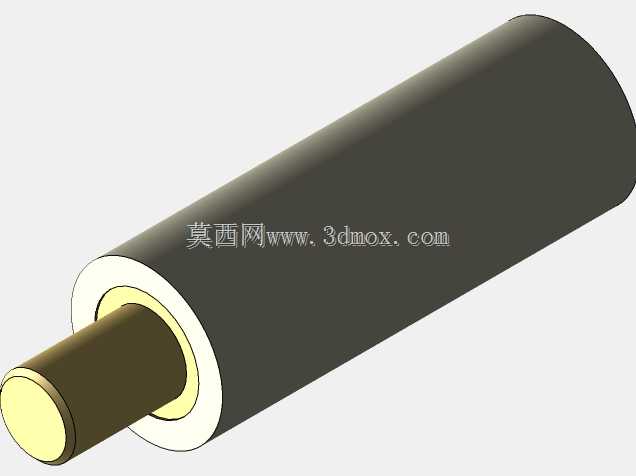

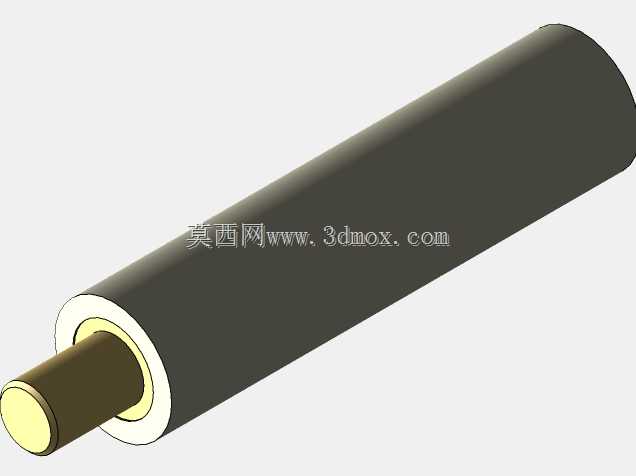

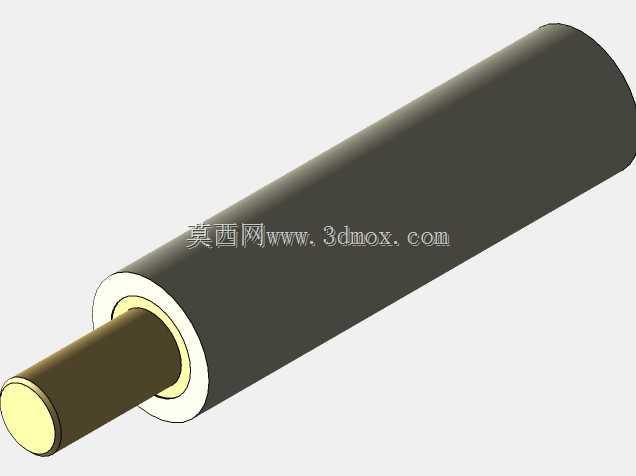

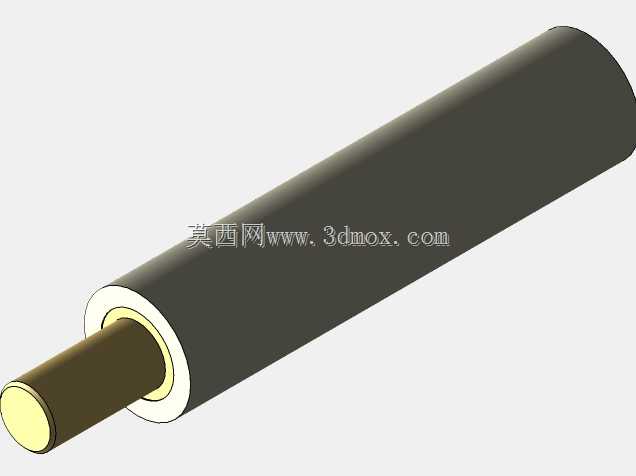

　　在低压电气柜、工控设备内部走线、PCB板安装固定的场景里，绝缘支座是很容易被忽略但直接影响设备绝缘可靠性的小部件，这类B型圆形M/F结构的绝缘支座，一端带外螺纹、一端带内螺纹的公母对接设计，主要用来在金属安装面和带电组件之间形成稳定的绝缘隔离，同时承担机械支撑的作用，避免带电部件和金属机架直接接触引发爬电、短路问题。

　　从实际选型和安装的角度看，这类支座覆盖M3到M5的常用螺纹规格，适配绝大多数低压电气、电子设备里的标准紧固件尺寸，圆柱形的外形没有突出的棱角，在设备内部紧凑的安装空间里不会剐蹭相邻的线束或者元件，外表面光滑的绝缘层可以保证足够的爬电距离，满足常规工业环境下的绝缘防护要求。设计这类零件的时候，首先要考虑的是绝缘层和金属嵌件的结合强度，金属螺纹部分要承受安装时的拧紧力矩，不能出现和绝缘本体打滑、松脱的情况，所以嵌件和绝缘材料结合的位置会做滚花或者卡位结构，保证两者结合为一个整体，不会在长期使用或者受振动的时候出现分离。

　　安装边界上，这类圆形支座的外径比配套的螺纹大径宽出足够的尺寸，安装的时候不需要额外增加绝缘垫片，直接通过两端的螺纹分别和安装基面、被支撑组件锁紧即可，不同长度的规格可以适配不同的安装间距需求，从几毫米到几十毫米的支撑高度都能覆盖，在PCB板堆叠安装、电气元件架空固定、接线端子排隔离的场景里都能使用。和六角形的绝缘支座相比，圆形的结构在安装的时候不需要用扳手卡持本体，只需要锁紧两端的紧固件即可，对于内部空间狭窄、操作空间有限的设备内部装配来说，能有效提升装配效率，也不会因为六角棱边的存在导致相邻线束绝缘层被磨破。

　　功能特性上，这类支座的绝缘本体采用硬质绝缘材料制作，具备足够的抗压强度，在正常的安装锁紧力下不会出现开裂、变形的情况，同时材料本身具备一定的耐温性能，可以适应设备内部工作时的温升环境，不会因为长期受热出现绝缘性能下降、材质脆化的问题。金属螺纹部分采用标准公制螺纹，公差符合通用紧固件的配合要求，和标准的螺丝、螺母配合的时候不会出现滑牙、卡滞的问题，螺纹的有效啮合长度足够保证连接强度，即使设备在运输、运行过程中存在一定的振动，也不会出现连接松脱、支撑失效的情况。

　　在结构设计的细节处理上，绝缘本体和金属螺纹的端面保持齐平，不会出现金属部分突出绝缘本体的情况，避免安装后金属部分和被支撑件的非连接区域接触，保证绝缘隔离的完整性；本体的外圆柱面做了均匀的壁厚设计，既不会因为壁厚过薄导致绝缘强度不足、机械强度不够，也不会因为壁厚过大占用过多的安装空间，在满足性能要求的前提下尽可能压缩零件的整体尺寸，适配紧凑化的设备设计趋势。实际应用中，这类支座除了电气绝缘的作用，还可以用来调整被支撑组件的安装高度，在需要让元件和安装面之间留出散热间隙、走线空间的场合，选择对应长度的支座就可以直接实现高度调整，不需要额外增加垫块或者其他调整零件，简化设备的整体物料清单，也减少装配的工序。

　　从三维建模的角度看，这类零件的结构虽然不复杂，但是要准确还原金属嵌件和绝缘本体的配合关系，螺纹部分的建模要符合标准公制螺纹的尺寸参数，绝缘本体的外径、长度尺寸要和实际选型的规格对应，同时要注意不同长度规格下的外形一致性，保证同系列不同规格的零件可以在装配体里直接替换，不需要重新调整配合关系。建模的时候可以先绘制回转体的基本轮廓，通过旋转特征生成绝缘本体和金属嵌件的基体，再通过扫描或者螺纹特征生成两端的螺纹结构，最后处理嵌件和本体结合位置的细节，保证模型和实际零件的结构完全一致，方便后续做装配干涉检查、安装空间校核的时候得到准确的结果。
