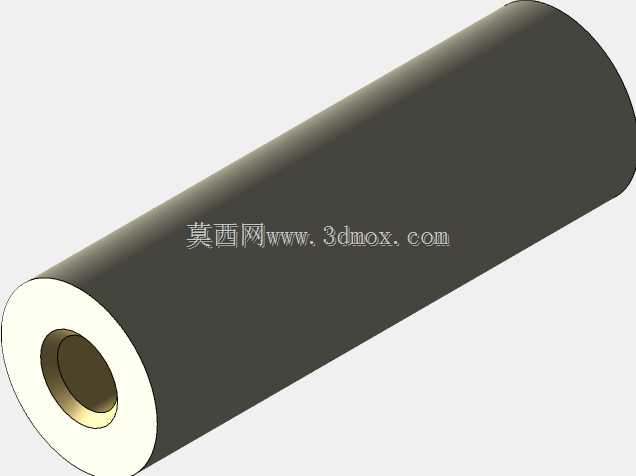

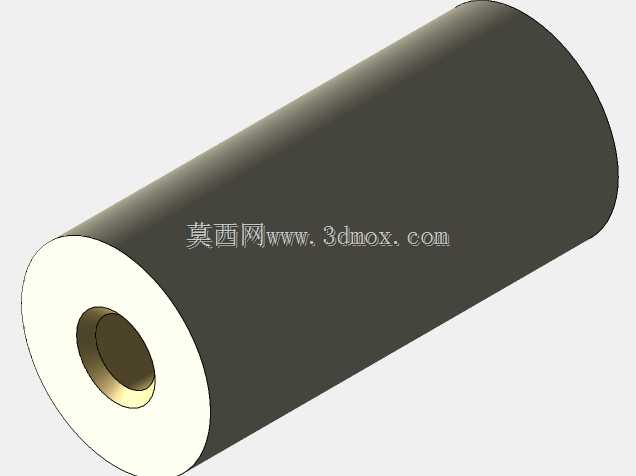

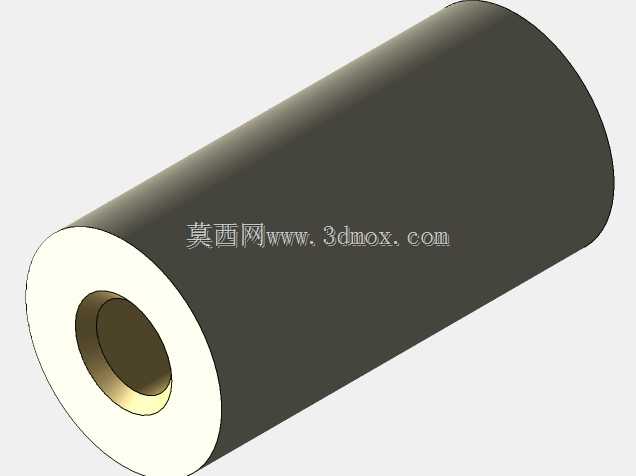

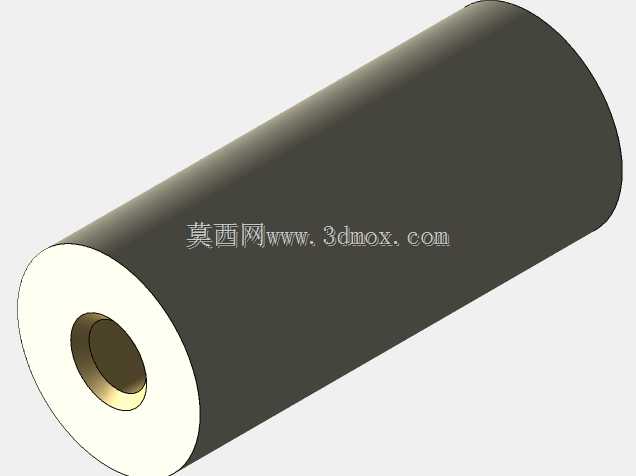

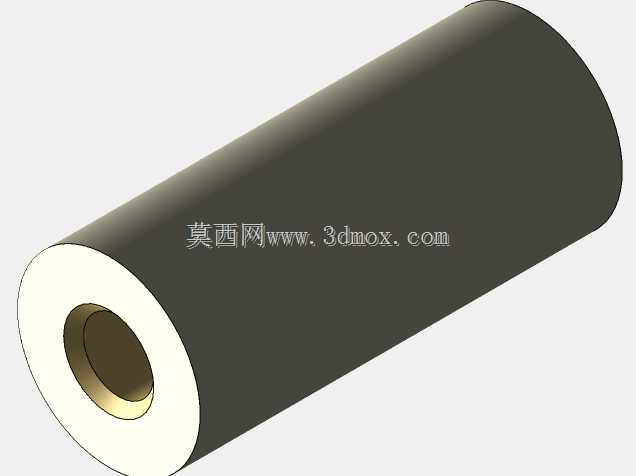

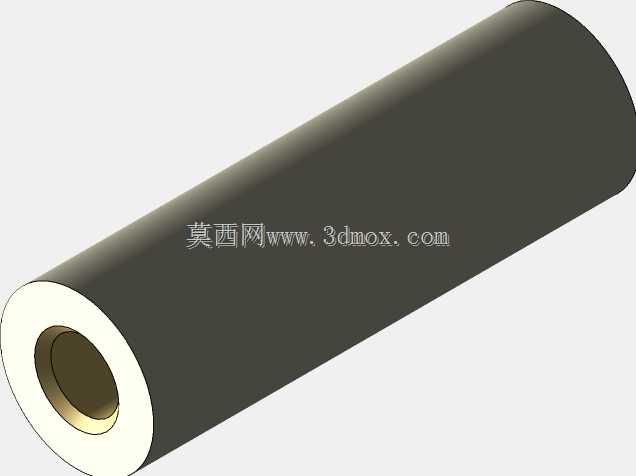

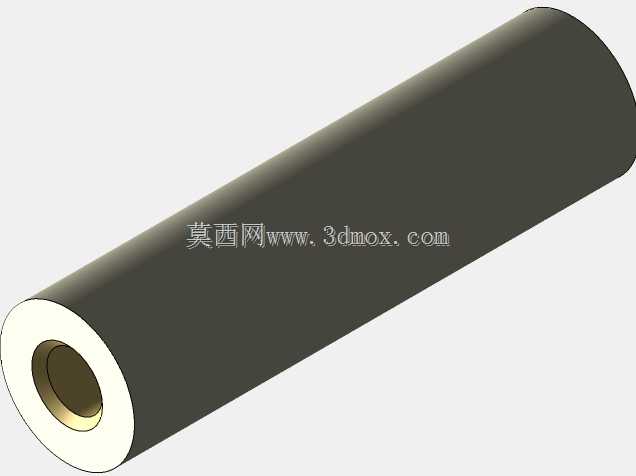

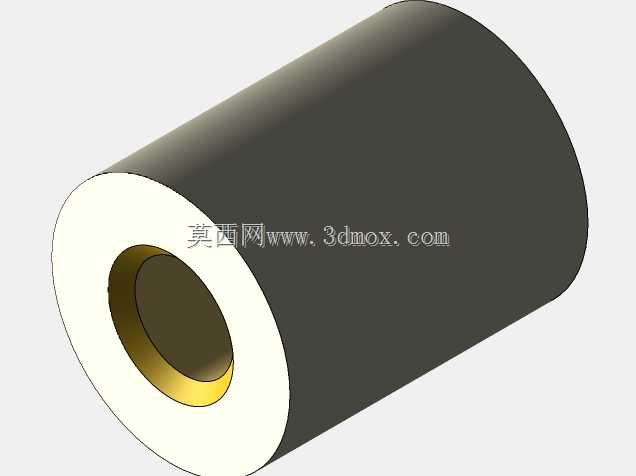

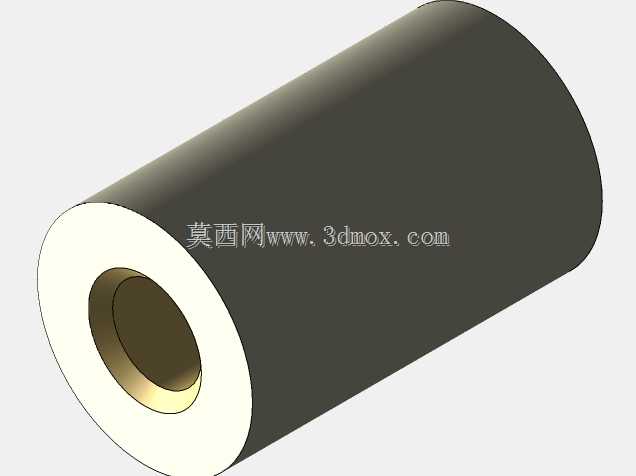

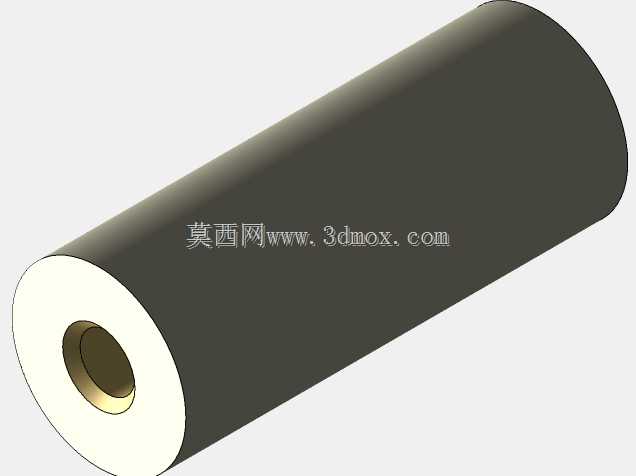

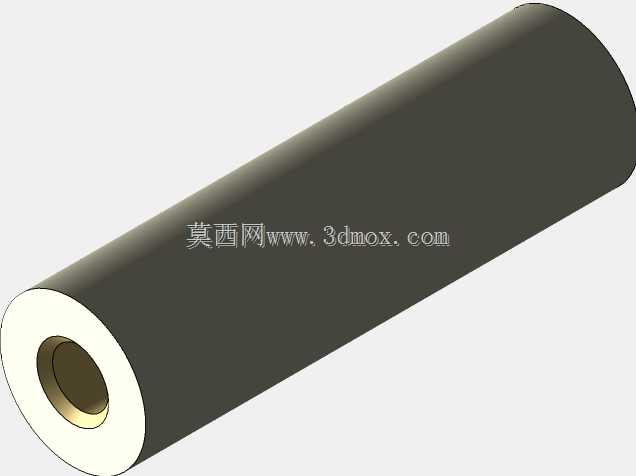

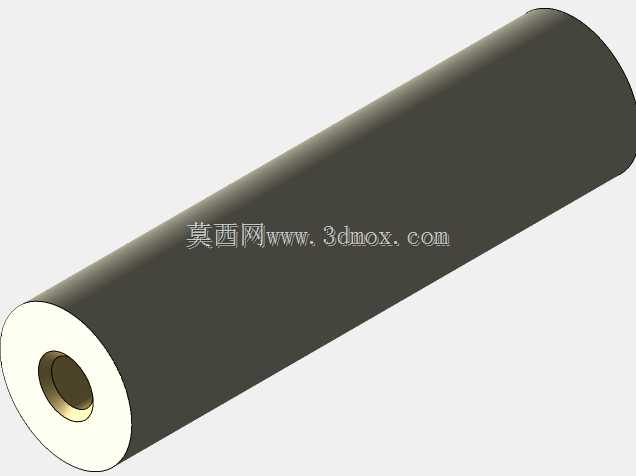

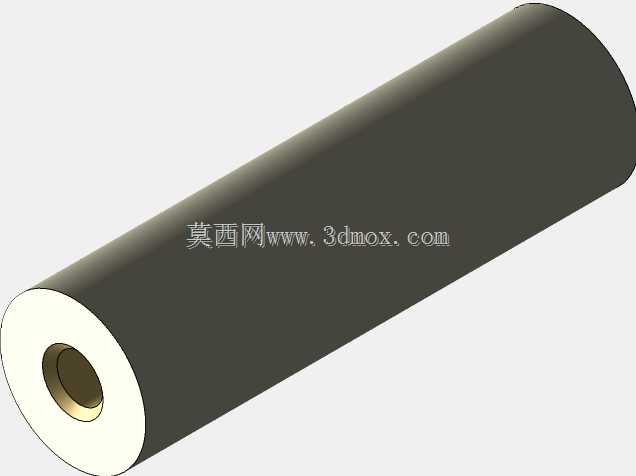

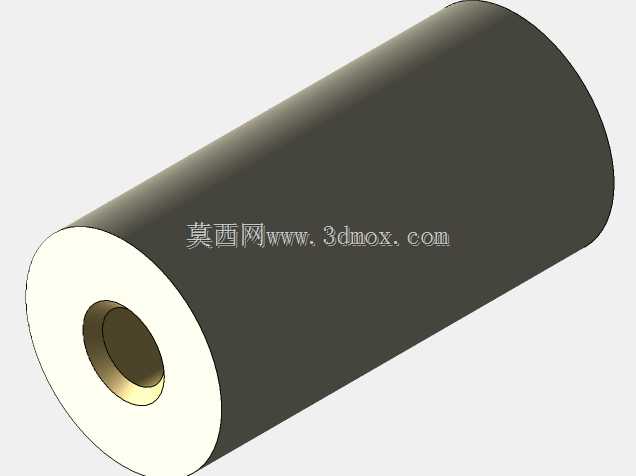

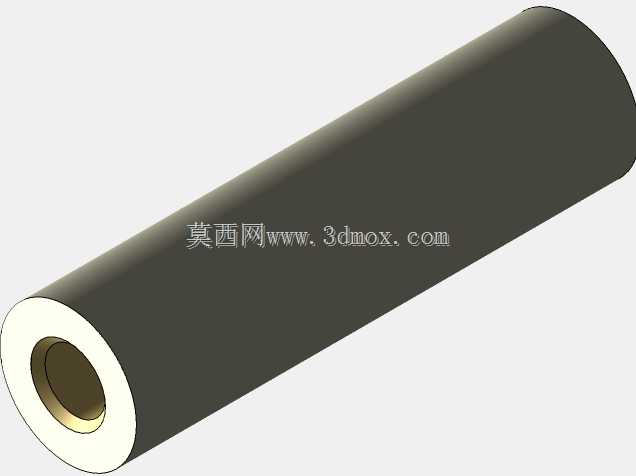

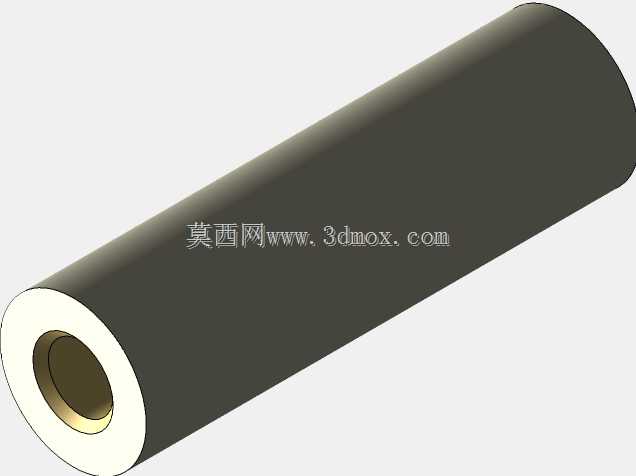

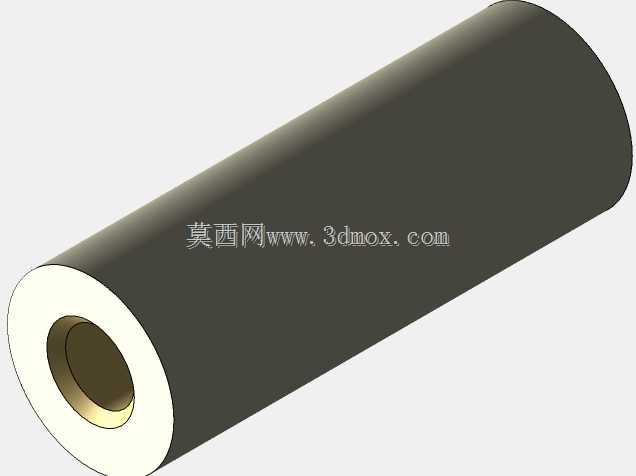

EttingerA型圆形内螺纹绝缘支座规格组

　　在低压电气柜、PCB板载组件安装、工业传感器布设、小型机电模块装配的场景里，绝缘支撑件是容易被忽略但直接决定设备运行可靠性的基础零件，这类A型圆形F/F内螺纹绝缘支座，核心作用是在两个金属安装面、或是带电组件与安装基板之间形成稳定的物理间隔与电气绝缘屏障，避免不同电位的部件直接接触造成短路、爬电距离不足等问题，同时承担固定支撑的机械载荷。

　　从结构设计逻辑来看，这类支座采用两端内螺纹的贯通式设计，区别于一端外螺纹一端内螺纹的隔柱，F/F结构的优势在于安装时不需要在基板上预留穿螺栓的过孔，仅需在两个待连接的部件上预制对应规格的螺纹孔，使用同规格的螺丝从两侧分别拧入支座两端即可完成固定，对于安装空间局促、基板背面无法操作螺栓头的场景适配性更好，比如多层PCB板叠装、电气柜内导轨上的小型模块固定，不需要从背面伸工具紧固，正面操作就能完成装配，能大幅缩减现场安装的操作工时。

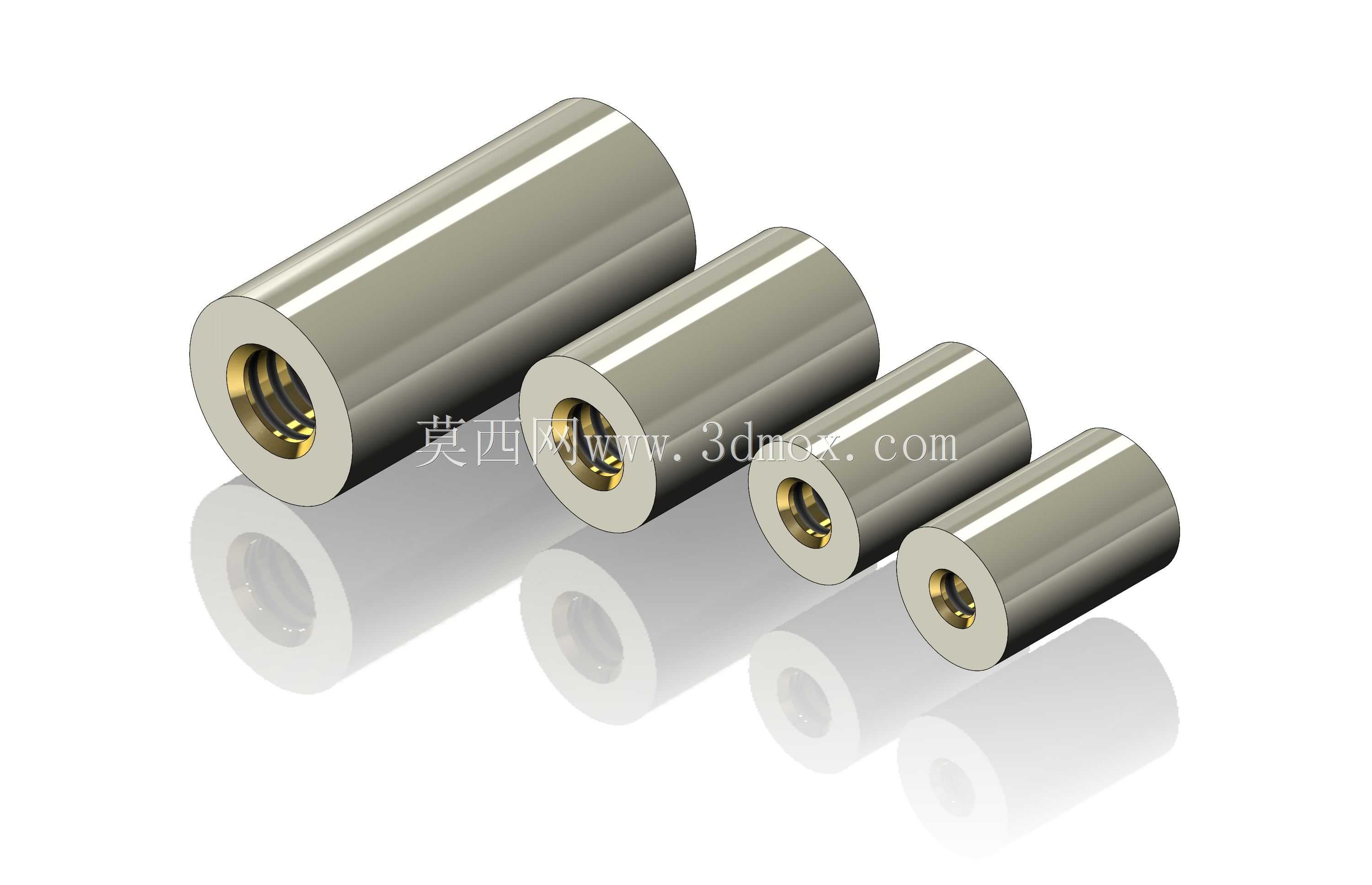

　　该组支座覆盖M2.5到M5的常用公制螺纹规格，不同长度的规格对应不同的安装间隔需求，选型时首先要确认安装边界：支座的外径为统一的圆柱尺寸，设计安装位时要预留足够的径向空间，避免支座外壁与周边带电部件、结构件产生干涉；两端内螺纹的有效啮合深度经过匹配设计，对应规格的螺丝拧入后能保证足够的螺纹啮合圈数，不会出现滑牙、连接强度不足的问题，同时螺纹孔底部不会贯通击穿支座的绝缘壁，保证两端螺丝之间不会通过金属螺纹形成导电通路，绝缘性能的冗余量符合低压电气设备的通用绝缘要求。

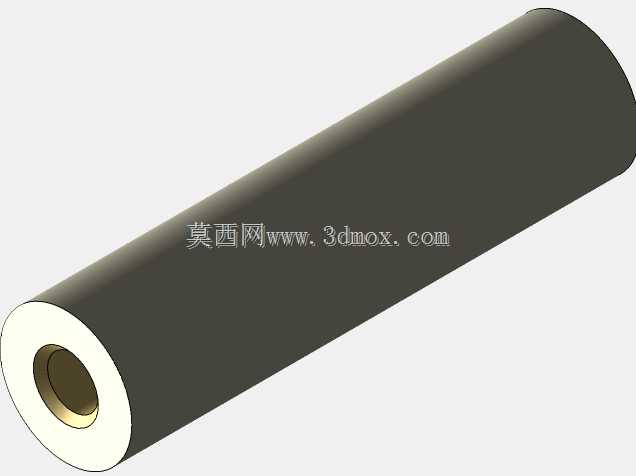

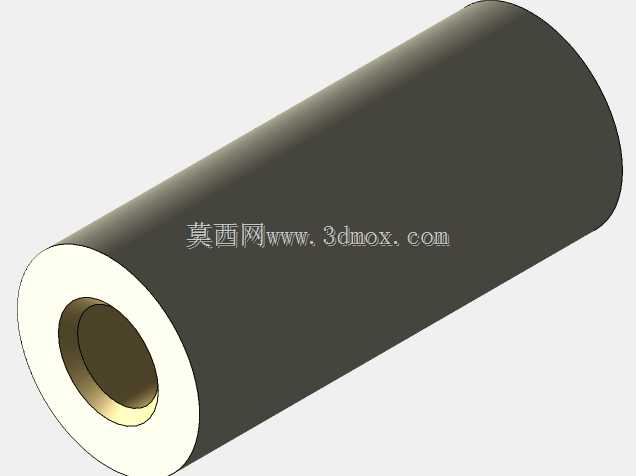

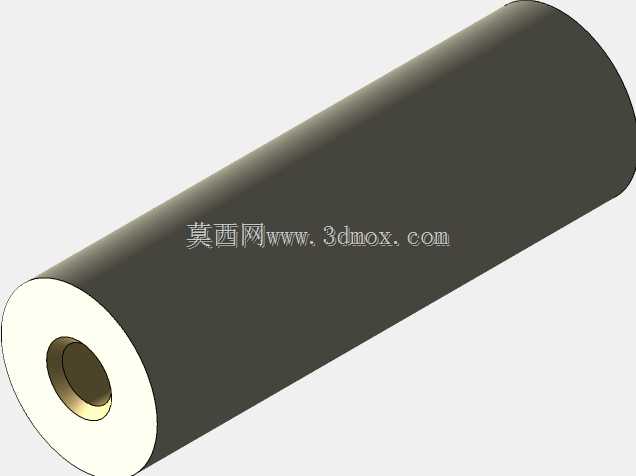

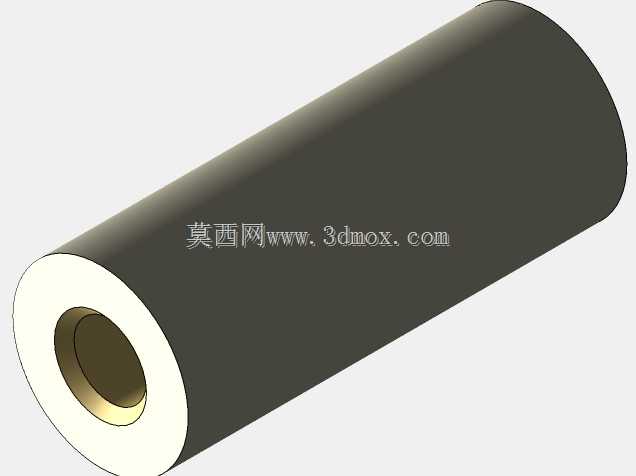

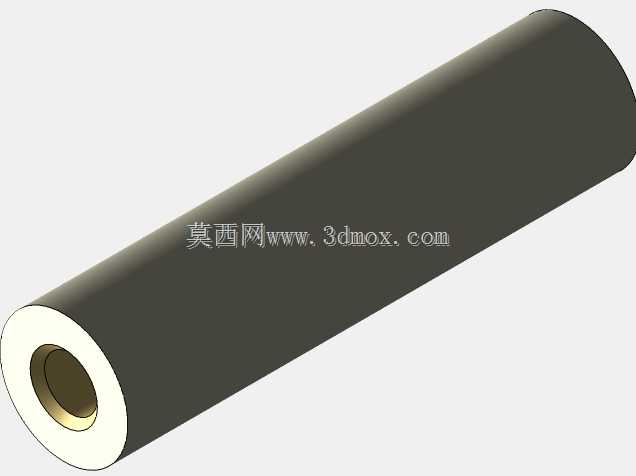

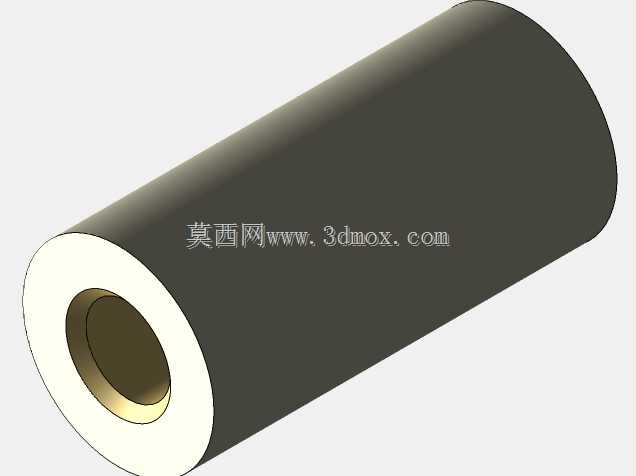

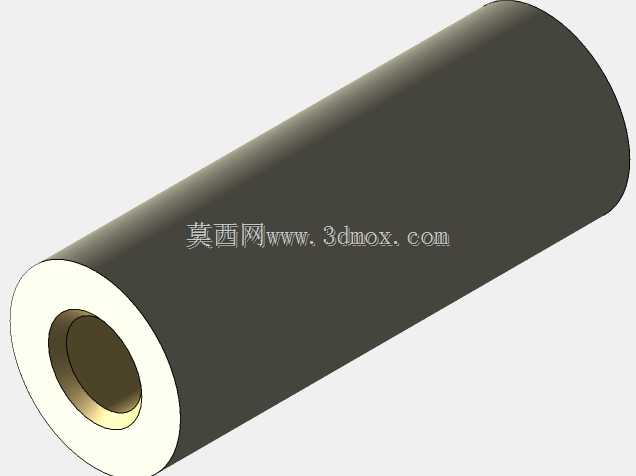

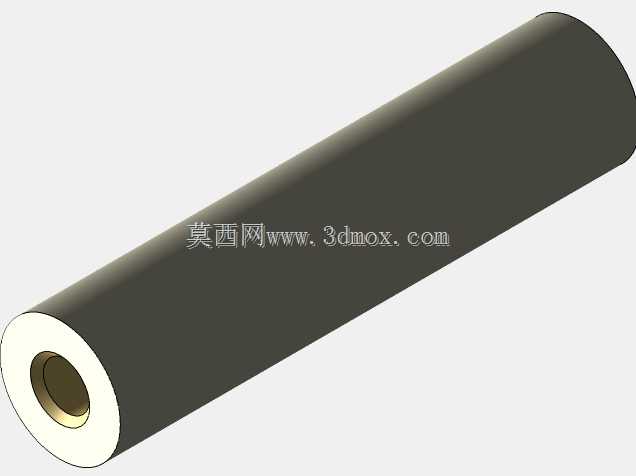

　　外形上采用光滑圆柱面设计，没有多余的棱角、凸缘结构，一方面是圆柱结构的抗弯折、抗径向载荷的性能更均匀，在设备受到振动、冲击时，各个方向的机械强度一致，不会出现应力集中的薄弱位置；另一方面光滑外壁不容易积灰、积凝露，在有一定粉尘、湿度的工业现场使用时，能减少表面导电污染物附着带来的爬电风险，相比带凸边、卡槽结构的绝缘支座，清洁维护的难度更低。材质上采用高强度绝缘工程材料，表面做金属化镀层处理？不对，从渲染效果看金属质感的外壳是绝缘基材表面的金属屏蔽层？不，不对，这类Ettinger绝缘支座的结构是内部为绝缘芯体，外部金属衬套？不，实际工程应用中，这类两端内螺纹的圆形绝缘支座，金属部分是两端的螺纹嵌件，嵌件被绝缘材料完全包裹隔离，外部的圆柱面为绝缘材质，表面的金属光泽是建模渲染的材质表现，实际产品的绝缘层能耐受常规工业环境的电压等级，同时嵌件与绝缘本体的结合强度经过验证，在螺丝拧紧的扭矩达到对应螺纹规格的标准拧紧力矩时，嵌件不会出现转动、被拔出的问题。

　　设计这类零件的三维模型时，首先要保证两端内螺纹的同轴度，因为如果两端螺纹孔不同轴，安装时螺丝会出现别劲的情况，轻则导致安装不到位、支座受侧向应力，重则会造成螺纹滑牙、绝缘层开裂；其次要控制圆柱面的圆柱度公差，保证同规格支座的外径一致性，在自动化装配的场景里，供料机构可以顺利分选、送料，不会出现卡料的问题；另外两端的端面要保证与轴线垂直，安装后支座与安装面完全贴合，不会出现倾斜导致的支撑不稳、局部应力过大的问题。

　　在实际选型应用中，需要根据待支撑部件的重量、安装场景的振动等级选择对应长度和螺纹规格的支座：M2.5规格的支座适合支撑重量较轻的小型PCB板、微型传感器，安装间隔小，占用空间少；M3、M4规格的支座通用性最强，大部分工业控制模块、电源组件的固定都能适用；M5规格的支座承载能力更高，适合支撑重量较大的功率模块、较重的电气组件，能承受更大的拧紧扭矩，连接可靠性更高。安装时要注意控制螺丝的拧入深度，不要将螺丝过度拧入导致螺纹嵌件被顶出绝缘本体，同时要确认安装面的平整度，避免支座被强行倾斜安装产生内应力，长期使用后出现绝缘层开裂的问题。这类绝缘支座相比传统的塑料隔柱，两端的金属螺纹嵌件能多次反复拆装而不损坏螺纹，适合需要经常维护、拆卸模块的设备场景，不会因为多次拆装导致塑料螺纹滑牙失效，大幅提升设备的可维护性。
