松下NHG系列径向引线铝电解电容

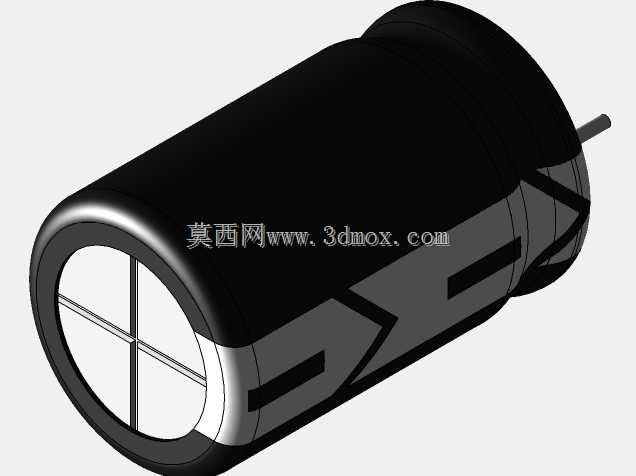

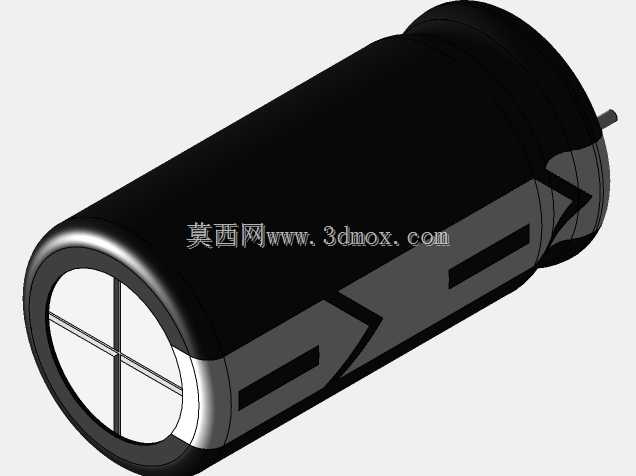

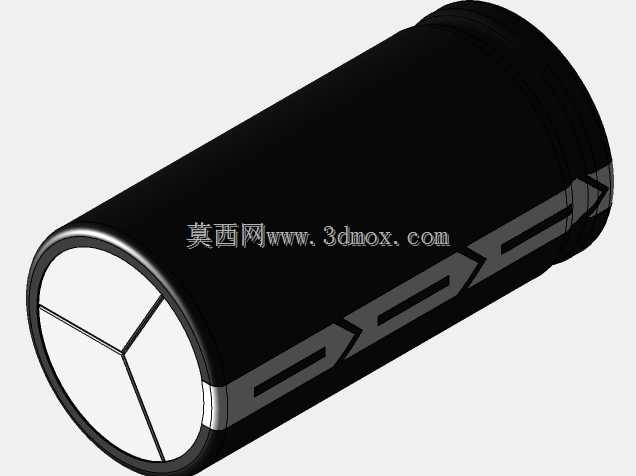

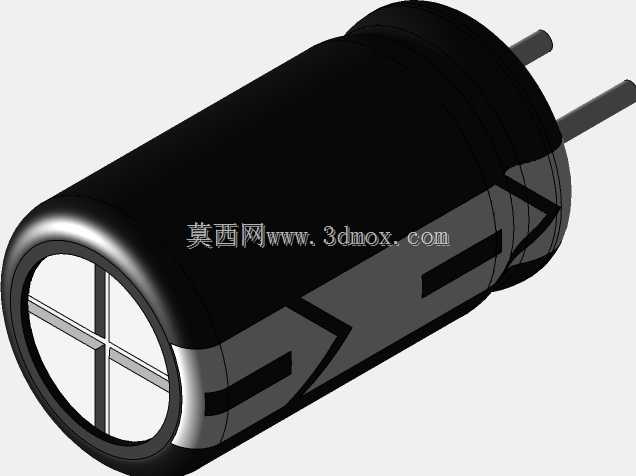

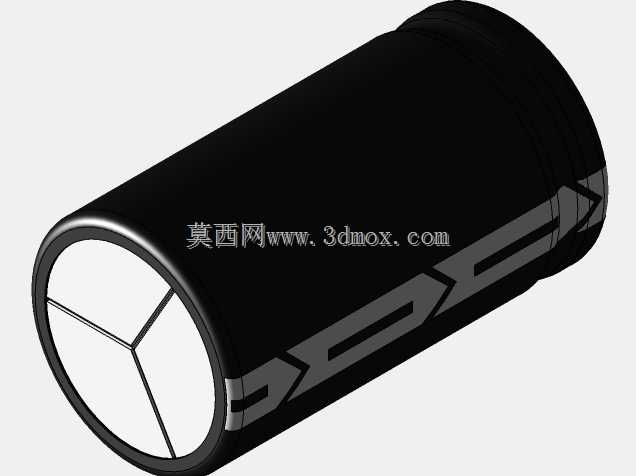

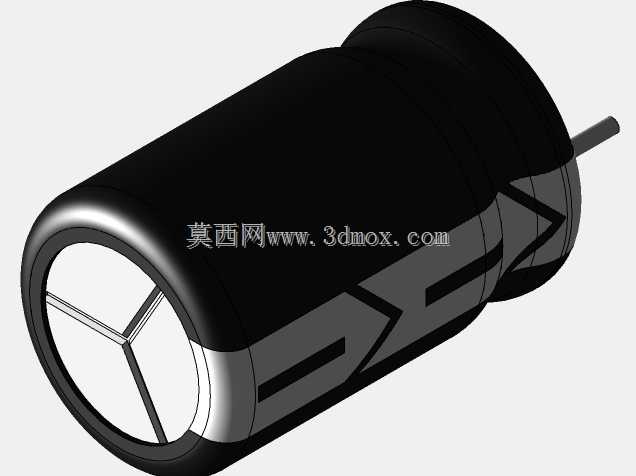

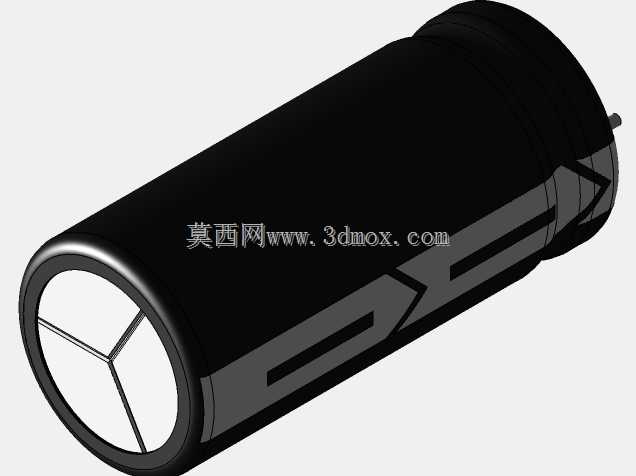

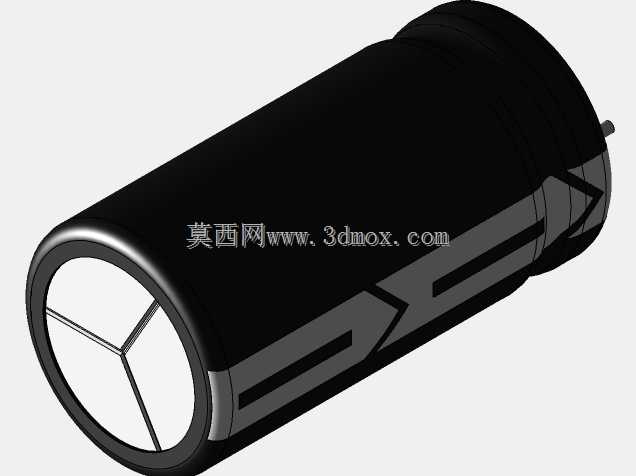

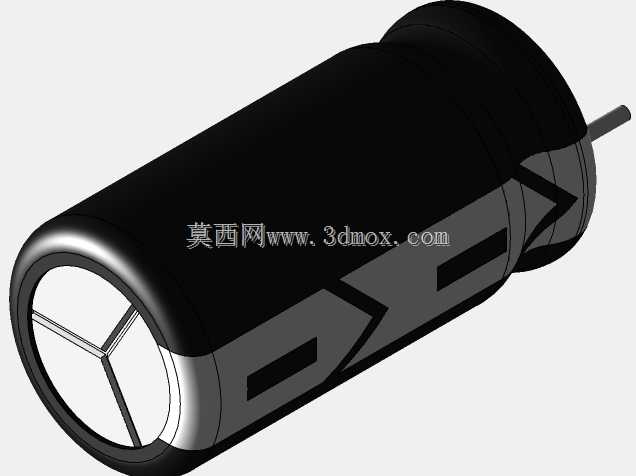

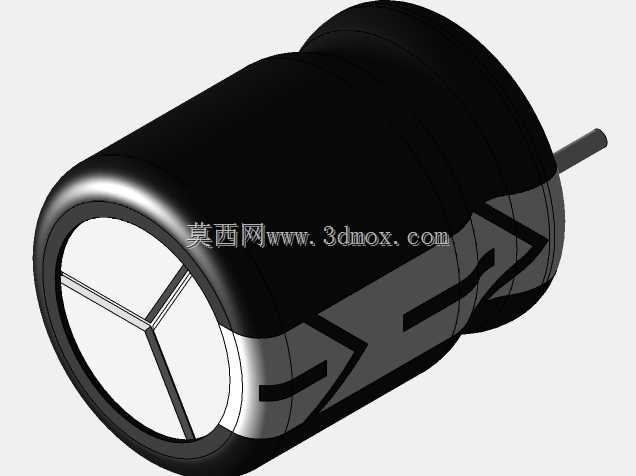

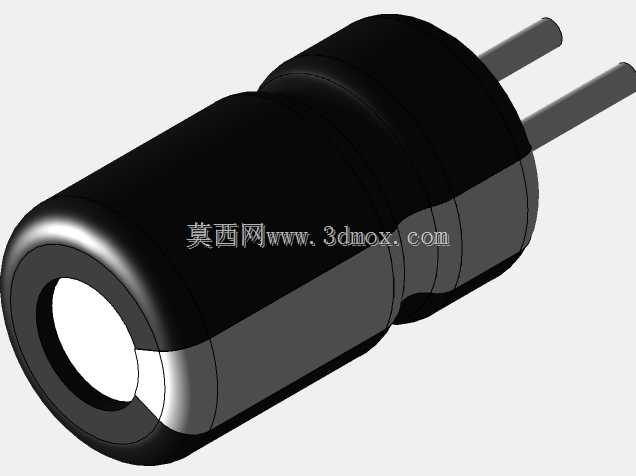

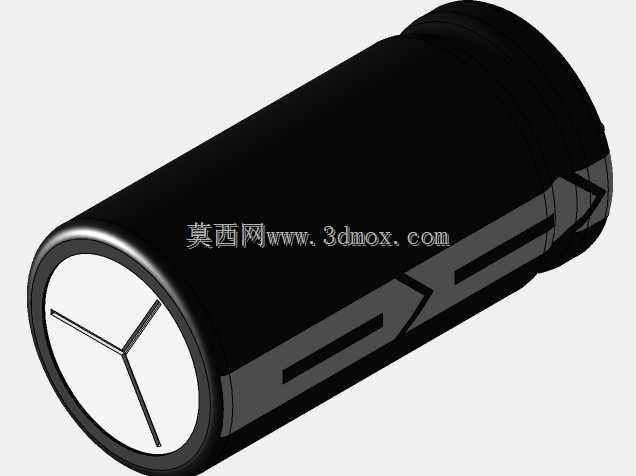

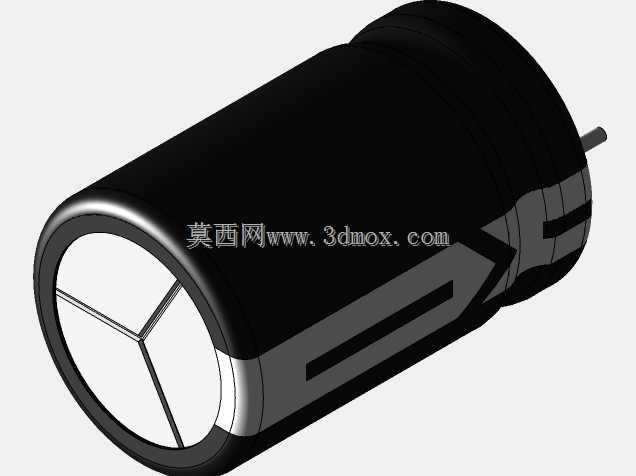

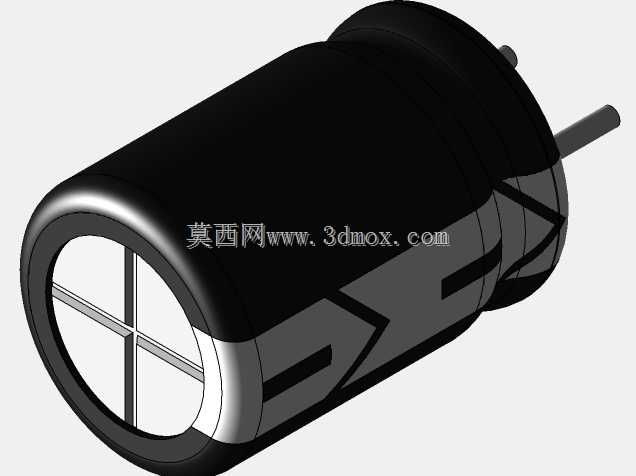

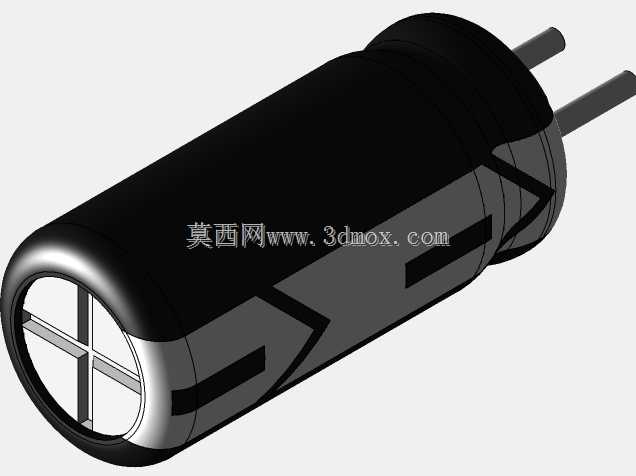

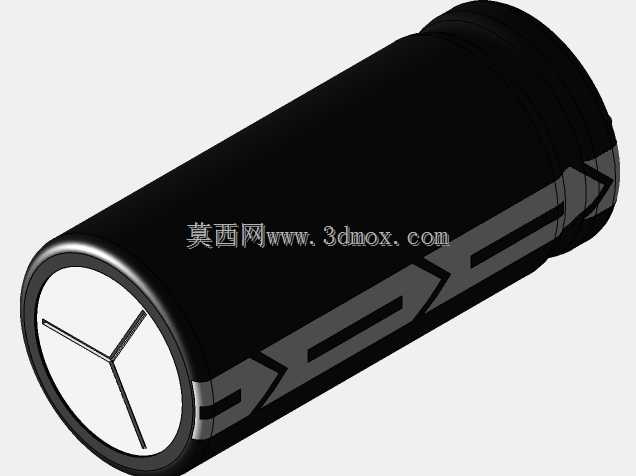

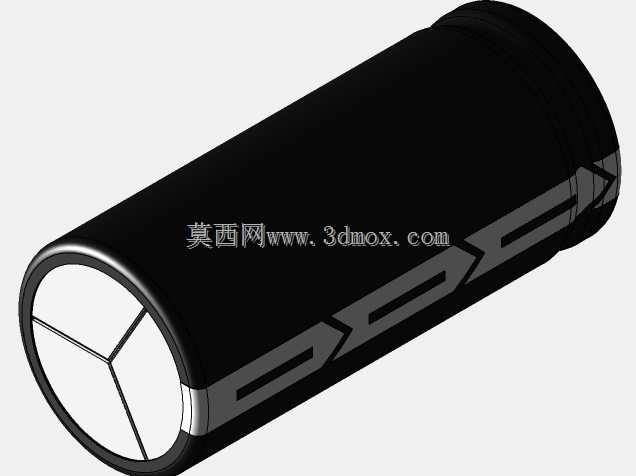

　　在工业控制板卡、开关电源、变频驱动模块的PCB布局设计中，径向引线铝电解电容是承担母线滤波、储能退耦、浪涌吸收功能的核心被动器件，松下NHG系列A型电容作为长寿命工业级品类，覆盖了从低压小容量到高压大容量的全规格段，能够适配宽温域、高纹波电流的严苛工业工况。做PCB结构设计时，首先要明确不同容值、耐压规格对应的电容外形尺寸边界，该系列电容采用圆柱形铝壳封装，顶部带十字防爆压痕，引脚从壳体底部同一侧径向引出，不同规格的壳体直径从数毫米到数十毫米不等，壳体高度也随容量耐压参数梯度变化，排布时需要预留引脚折弯半径、壳体与周边器件的安全电气间隙，同时要考虑波峰焊或回流焊过程中的热影响区，避免电容壳体贴近发热功率器件导致电解液过早干涸。

　　从实际设备应用场景来看，这类电容常布置在AC-DC电源模块的整流桥后端，承担平滑整流后脉动直流电压的作用，在伺服驱动器的直流母线上，多颗同规格或不同规格的NHG系列电容会成排排布，共同吸收IGBT开关过程中产生的高频纹波电流，抑制母线电压尖峰，避免尖峰电压击穿功率半导体器件。在设计电容排布时，不能只参考器件 datasheet 上的标称尺寸，还要考虑实际生产过程中的引脚成型公差、壳体直径的制造偏差，预留足够的安装余量，比如直径10mm以上的电容，相邻壳体之间至少预留1mm以上的间隙，避免插装时壳体互相干涉，同时要给电容底部的点胶固定预留操作空间，大体积电容在震动工况下如果没有点胶固定，长期运行后引脚容易出现疲劳断裂，导致设备故障。

　　该系列电容的径向引线设计，相比轴向引线电容更适合垂直插装在PCB上，能够有效节省PCB板面的占用面积，在高密度布局的工业板卡中，垂直插装的电容可以充分利用板卡上方的立体空间，把板面空间留给主控芯片、功率器件等需要贴装的元器件。设计引脚焊盘时，要根据引脚线径匹配焊盘孔径，通常焊盘孔径比引脚直径大0.2-0.3mm即可，孔径过大会导致插装后电容歪斜，波峰焊时容易出现透锡不良、虚焊问题，孔径过小则会导致插装困难，影响生产效率。另外需要注意，电容的极性标识要在丝印层清晰标注，铝电解电容是有极性器件，反向施加电压会导致电容内部电解液气化，内部压力升高后防爆阀动作，漏液甚至鼓包失效，在三维建模时就要把极性标识做在壳体模型上，方便后续导出工程图时直接生成丝印标注，减少后续绘图的重复工作量。

　　从结构设计的细节来看，该系列电容的铝壳外壳采用负极标识设计，壳体侧面的塑封套上会印刷清晰的容值、耐压、耐温、极性标识，建模时可以把这些标识做在模型表面，在做整机虚拟装配时，能够直观检查极性排布是否正确，避免生产时出现极性插反的低级错误。不同规格的电容重量差异较大，大容量高耐压的电容单颗重量可达数十克，在做震动仿真、跌落仿真时，要把电容的重量参数准确赋值到模型上，评估引脚的焊接强度是否满足工况要求，对于震动等级较高的设备应用场景，还可以给大体积电容设计电容固定座，通过卡扣或者点胶的方式把电容壳体固定在PCB或者周边结构件上，降低引脚承受的机械应力。

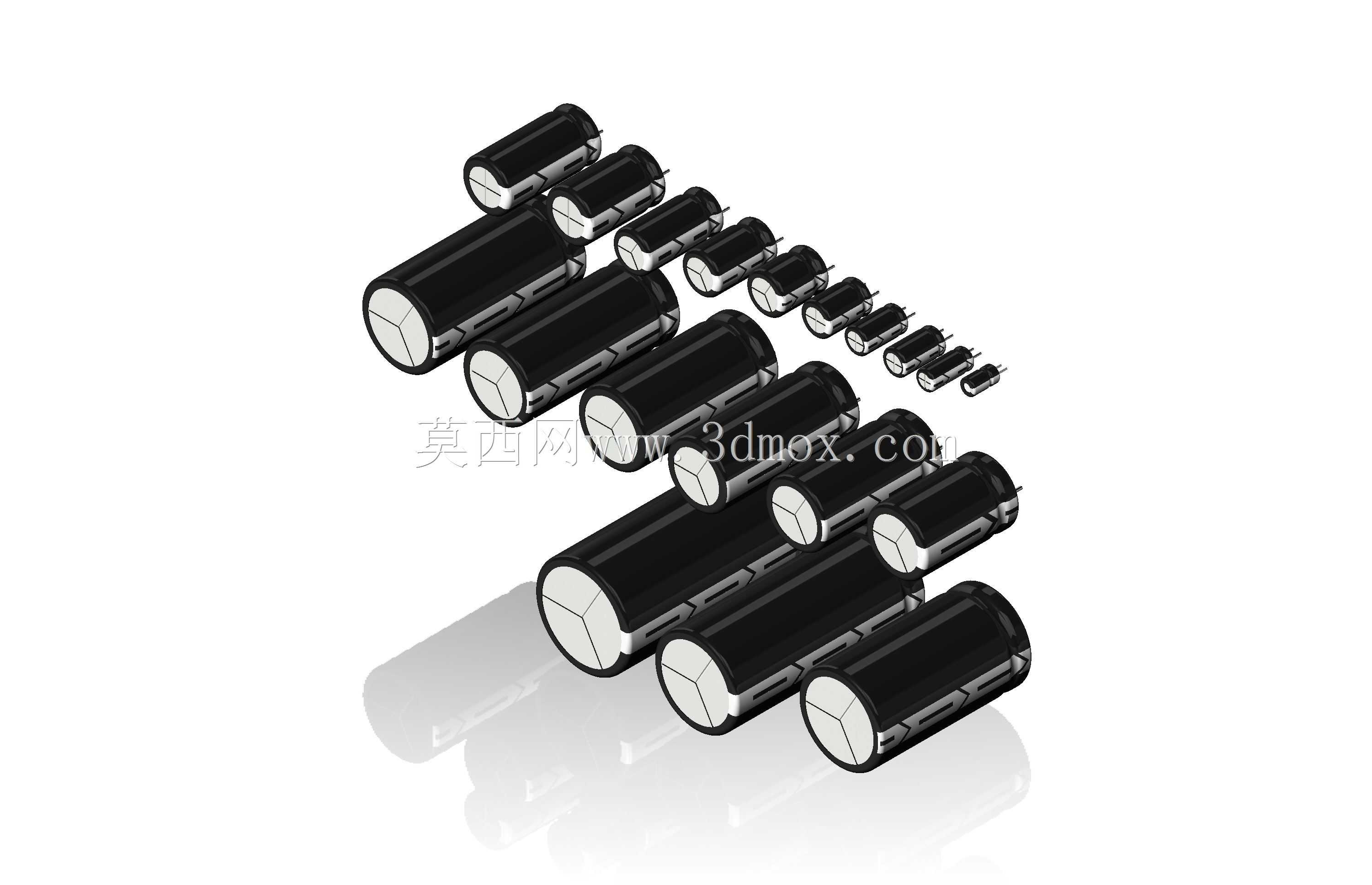

　　在做设备BOM选型匹配时，三维模型的尺寸准确性直接影响到后续结构件的开模、PCB的制版精度，该系列全规格模型按照实际尺寸梯度构建，每一个规格的壳体直径、高度、引脚间距、引脚长度、引脚线径都和实物参数保持一致，装配干涉检查时能够准确识别出电容和周边结构件、散热器、接插件之间的间隙是否满足要求，避免出现制版完成后电容装不下、和周边器件顶碰的问题。比如在设计变频器的电容安装板时，需要根据电容的壳体直径设计对应的安装孔位，同时考虑电容顶部防爆阀的喷弧距离，在防爆阀上方不能布置金属结构件或者敏感元器件，避免电容失效时喷出的电解液和气体造成周边电路短路，这些设计细节都可以通过精准的三维模型提前进行校验，减少样机试制阶段的改模次数，缩短产品开发周期。
