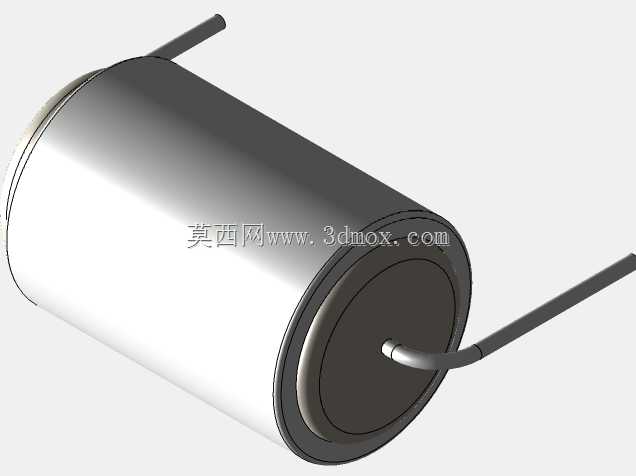

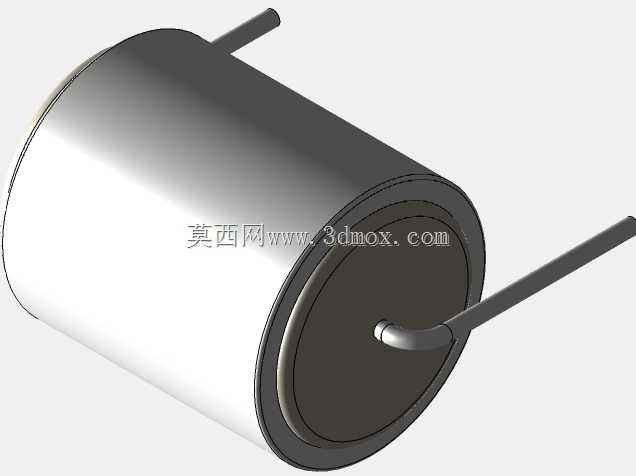

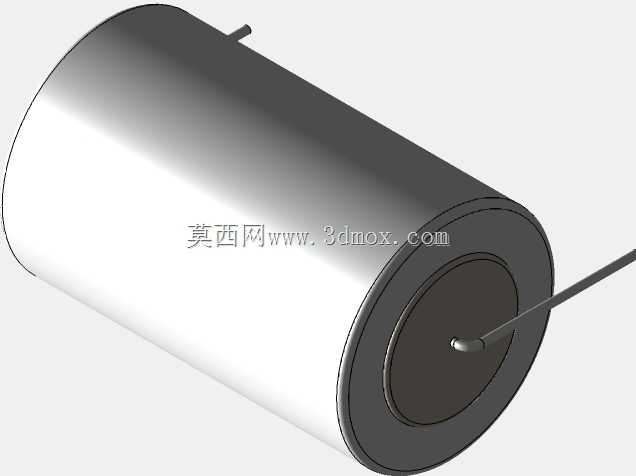

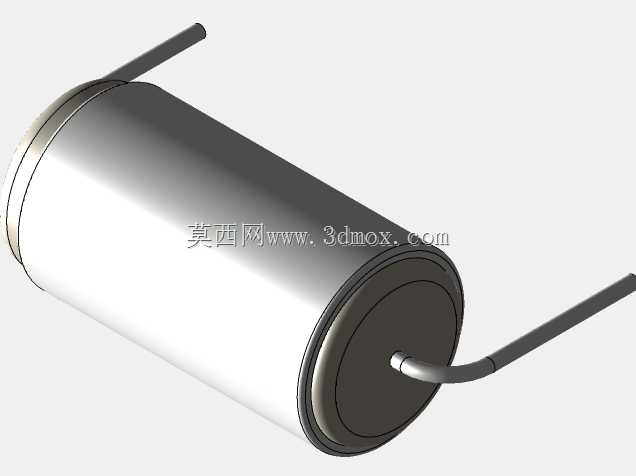

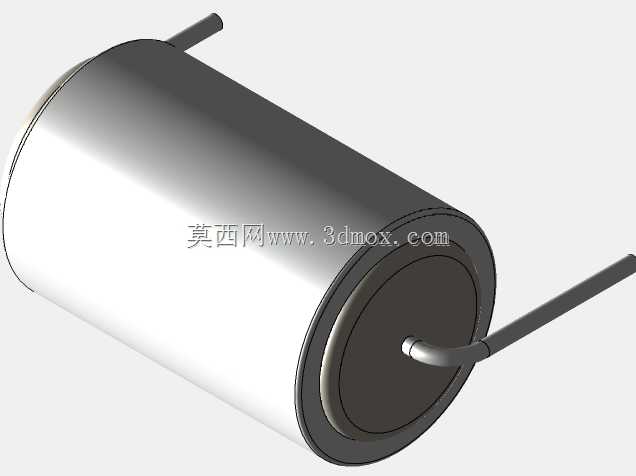

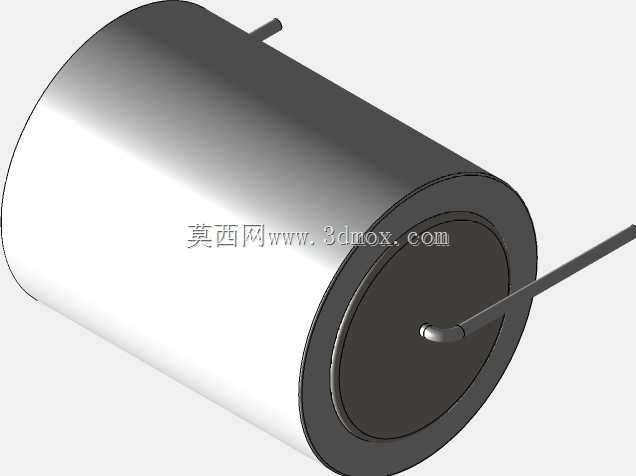

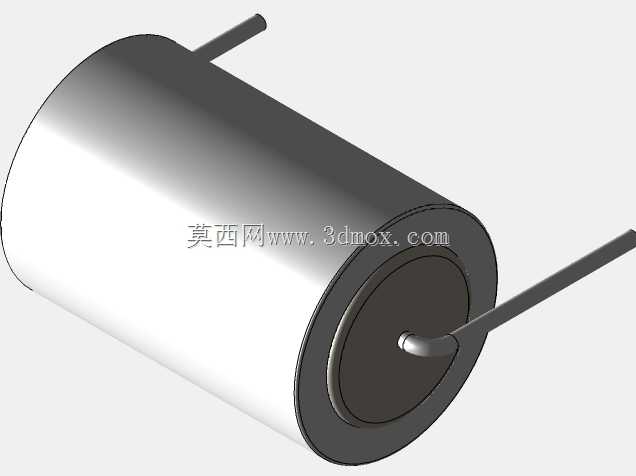

LCR-FSC系列聚苯乙烯电容三维结构模型

　　在模拟信号调理、高精度测试测量设备的电路设计环节，聚苯乙烯电容凭借极低的介质损耗、稳定的容量温度特性，一直是精密采样、积分、滤波回路的核心选型元件，这类直插封装的电容往往需要在PCB布局阶段就完成空间占位校核，避免后续样机制作阶段出现元件干涉、引脚成型不符合工艺要求的问题。本次构建的全系列LCR-FSC聚苯乙烯电容三维模型，覆盖了从150W到3250W不同额定容量对应的全尺寸规格，建模过程中完全参照实物的外形公差、引脚出线位置做1:1还原，没有做简化处理，能直接导入PCB结构设计软件完成板级布局校验。从实际电路应用场景来看，这类电容常被用在LCR测量仪器的内部基准回路、高端音频设备的信号耦合通路、工业控制板卡的高精度滤波单元中，

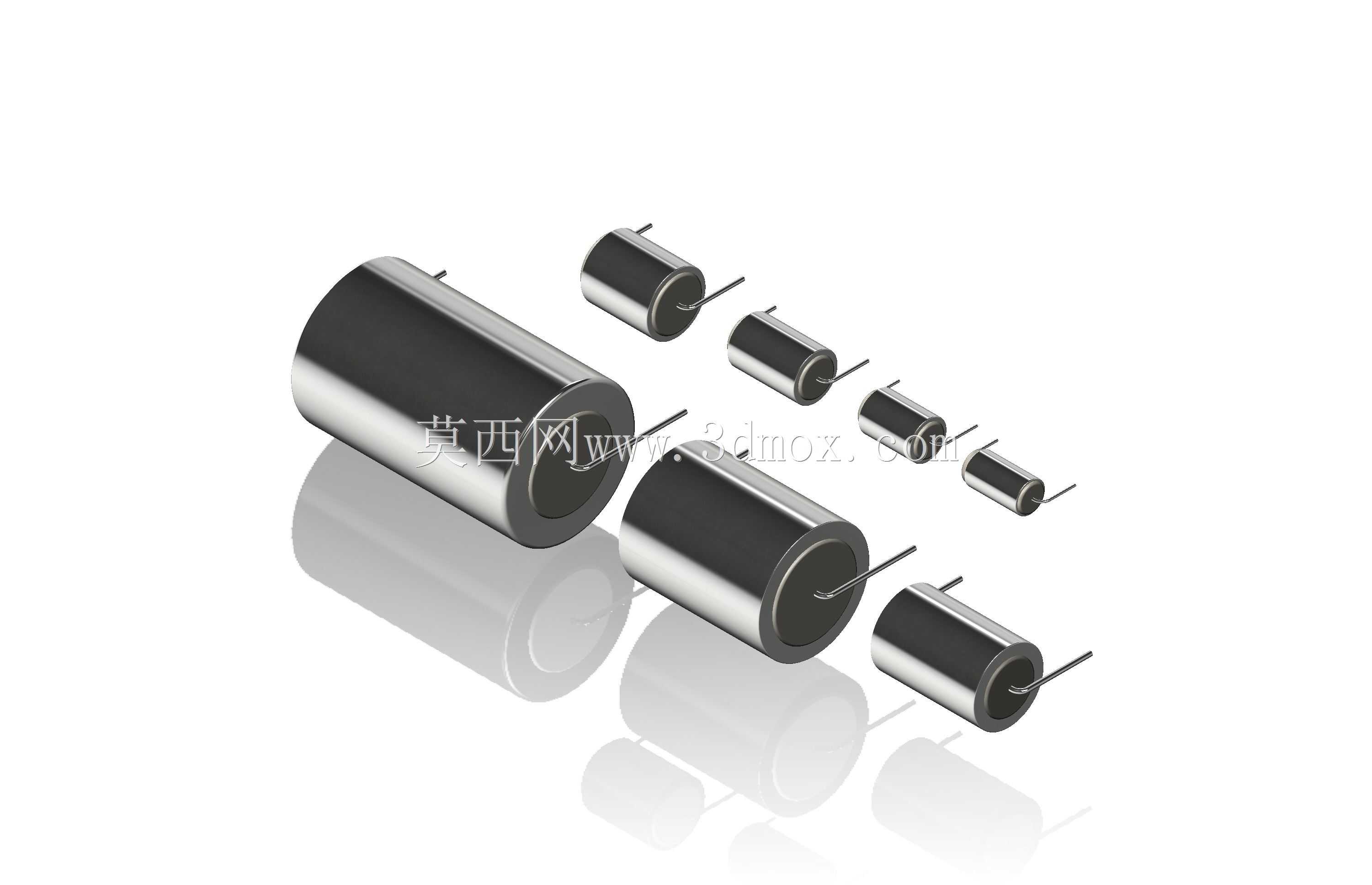

　　不同容量对应的外形尺寸差异较大，小容量规格整体圆柱直径仅几毫米，长度不足十毫米，大容量规格直径可达20毫米，长度超过30毫米，引脚的线径、伸出长度也随规格变化做了对应调整，完全匹配实物的安装尺寸要求。设计这类元件三维模型的时候，首先要确认不同规格的安装边界：直插元件的引脚跨距是PCB Layout阶段最核心的参数，建模时严格按照实物引脚的中心距做定位，两个引脚从电容本体端面引出的位置、引脚的弯折预留长度都做了精准还原，结构工程师在做板卡布局的时候，可以直接调用对应规格的模型放置到PCB封装对应的位置，检查电容本体和周边贴片元件、接插件、结构件的安全间隙，避免出现本体过高和机箱盖板干涉、引脚跨距和PCB钻孔位置不匹配的问题。从产品功能特性来看，聚苯乙烯电容属于薄膜电容的一个细分品类，采用金属箔作为电极，聚苯乙烯薄膜作为介质卷绕而成，外层包裹绝缘封套，两端用环氧树脂密封，引出镀锡铜引脚，整体呈圆柱状外形，建模时还原了本体表面的哑光黑色绝缘层质感、两端密封端的金属光泽、引脚的金属镀锡层外观，在做设备整机三维装配的时候，能直观呈现板卡上元件的实际排布效果，方便做整机的外观评审、布线空间校核。很多工程师在做精密设备结构设计的时候，往往容易忽略直插电容的实际本体尺寸，只按照 datasheet 上的标称尺寸预留空间，实际量产时不同厂商的电容本体公差、引脚成型角度存在细微差异，很容易出现装配时元件顶住周边结构的问题，

　　这套全系列模型在建模时就考虑了常规量产产品的最大外形公差，预留了合理的安装冗余空间，调用模型做布局的时候，只要按照模型的占位预留空间，就能覆盖绝大多数量产同规格电容的安装需求。另外，在做手工样件焊接的工艺规划时，也可以借助这套模型确认引脚的伸出长度，提前做好引脚成型的工装定位，避免焊接后引脚过长触碰板卡背面的走线、或者引脚过短导致焊接强度不足的问题。不同规格的电容本体重量存在差异，在做振动工况下的板卡强度校核时，也可以参照模型的体积参数估算元件重量，确认是否需要在大规格电容的本体位置点胶固定，避免设备在运输、长期振动工况下出现引脚脱焊、电容本体脱落的故障。从外形细节来看，模型还原了电容本体两端的密封端盖结构，

　　引脚和端盖的连接位置做了平滑过渡处理，没有出现建模时常见的曲面错位、接缝明显的问题，导入各类三维机械设计软件时不会出现破面、特征丢失的情况，能直接用于生成工程图、做装配干涉检查。在教学演示场景中，这套模型也可以用于电子工艺实训课程的元件识别教学，帮助初学者直观认识不同容量规格直插聚苯乙烯电容的外形差异，理解不同额定参数对应的元件体积变化规律，比单纯看平面 datasheet 图纸的认知效果更好。做整机布线规划的时候，大规格电容的本体往往会占用板卡上方的走线空间，借助三维模型可以提前评估飞线、线束的走线路径，避开电容本体的占位区域，避免线束被电容本体挤压、或者和电容引脚接触造成短路隐患。
