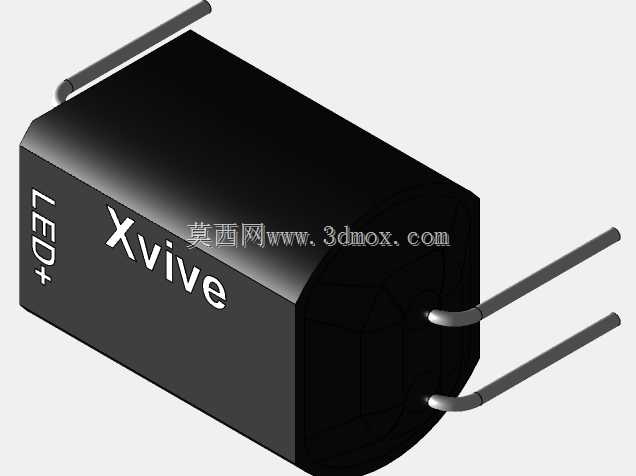

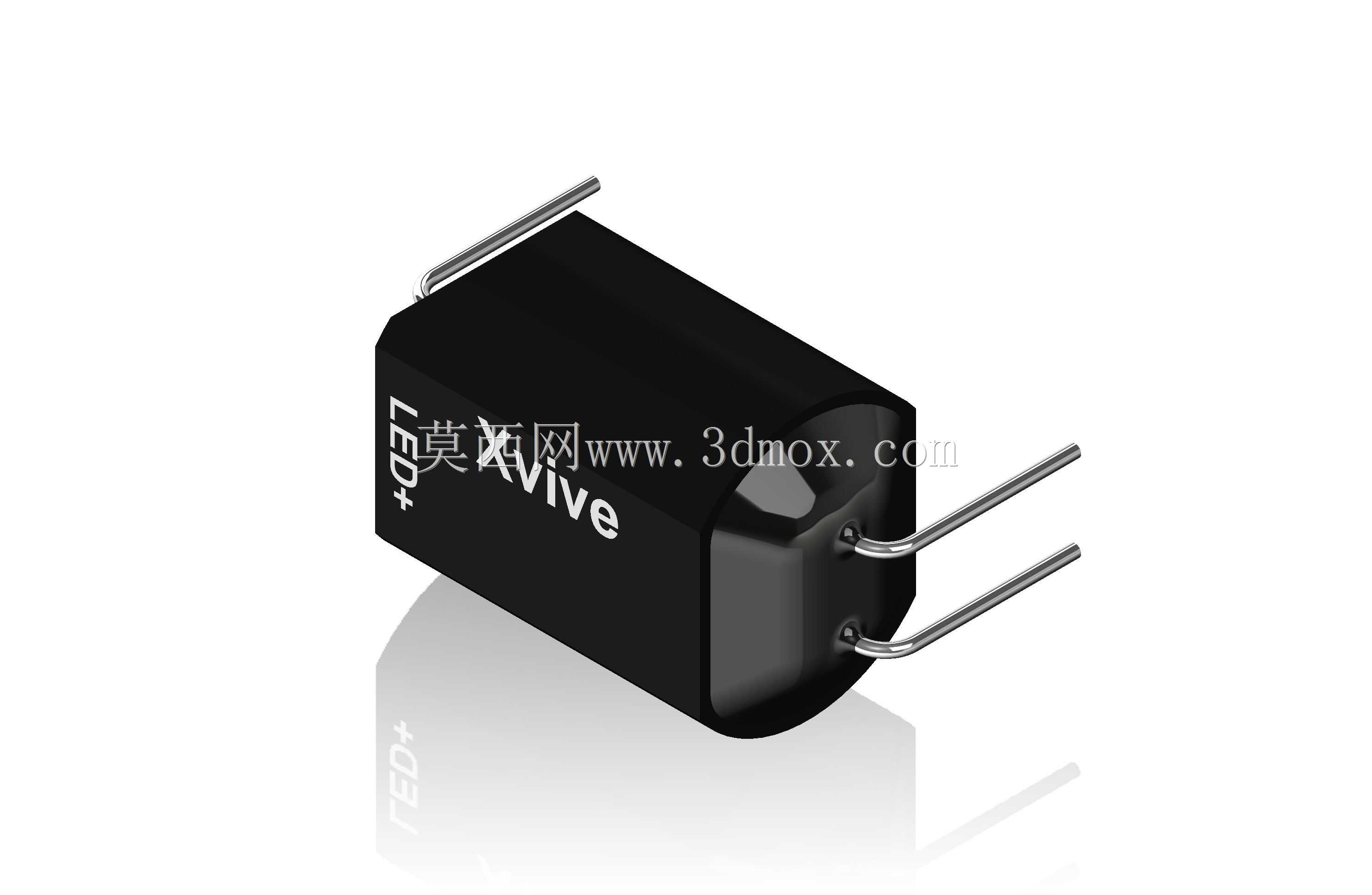

Vactrol-VTL5C系列光耦元件三维结构

　　该元件属于直插式光电耦合类器件，在音频处理设备、工业信号隔离回路、低压控制电路中应用广泛，核心作用是实现输入输出端的电气完全隔离，同时通过光信号传递控制量，避免回路间的共模干扰、电压串扰问题，在模拟信号衰减、开关量隔离传输场景中能大幅提升电路运行稳定性。从结构设计来看，元件主体采用黑色环氧塑封外壳，外壳做了圆角过渡处理，既可以避免生产组装过程中边角磕碰产生塑封层开裂，也能适配自动化插件设备的料道输送尺寸，减少卡料概率。外壳表面印刷有极性标识，其中LED+端明确标注输入侧正方向，组装时可直接通过丝印判断插装方向，避免反向插装导致的器件失效。引脚采用镀锡铜质直插引脚，共引出四根引脚，其中两根对应内部发光二极管侧，两根对应光敏电阻接收侧，

　　引脚直径适配常规PCB板0.8mm安装孔径，引脚伸出长度满足波峰焊工艺的吃锡要求，引脚间距做了标准化设计，兼容通用2.54mm网格间距的PCB布局，不需要额外做非标孔位设计，能直接适配现有量产电路板的加工流程。内部结构上，发光端与接收端做了遮光隔离封装，除了预设的光通路外，其余位置均填充黑色遮光环氧，避免外界杂散光进入器件内部影响参数一致性，同时内部发光件与光敏件的对位精度控制在0.1mm以内，保证同系列不同型号的耦合特性偏差控制在工程允许范围内。设计过程中重点考虑了量产组装的适配性，外壳主体的截面尺寸、整体高度都匹配现有卧式/立式元件编带包装的尺寸规格，不需要为该元件单独定制包装载带，能直接适配高速自动插件机的上料流程。

　　安装边界方面，元件本体在PCB板上的投影占用面积较小，布局时仅需要在引脚周边预留0.5mm的安全间距，即可避免和周边贴片元件产生干涉，元件顶部距离PCB板面的高度满足常规消费类、工业类电路板的壳体内部空间要求，不会出现元件顶壳的问题。在电路选型适配时，该系列不同子型号的电流传输比、响应速度参数覆盖了常见的音频信号控制、低速开关信号隔离场景，结构上的统一尺寸设计可以让同系列不同参数型号在PCB设计时做到pin to pin兼容，后续调整电路参数时不需要重新改版PCB布局，大幅降低研发迭代的成本。从建模细节来看，模型还原了外壳的哑光塑封质感、引脚的金属光泽、表面丝印的字符位置，同时做了安装基准面的对齐，在做电路板整体装配仿真时，

　　可以直接将模型引脚与PCB孔位做配合约束，模拟实际插装后的空间位置，提前排查元件与周边结构件、散热件的干涉问题。对于结构设计人员来说，在做整机内部布局时，该模型可以准确反映元件的实际占用空间，避免因元件尺寸估算偏差导致的壳体内部空间不足、装配干涉等问题；对于硬件选型人员来说，模型的极性标识、引脚定义位置与实物完全一致，在做PCB封装设计时可以直接参考模型的引脚坐标，减少封装绘制的出错概率。
