光学实验95规格型材支撑组件结构

　　这套光学支撑型材组件，核心服务于实验室光学光路搭建、工业视觉检测工位的光路排布场景，在激光加工设备的光路传导单元、光学测量仪器的内部支撑结构中也有广泛适配空间。日常做光学实验搭建光路时，经常会遇到不同规格光学元件固定位不统一、调整后同轴度偏差大、长时间使用支撑件形变导致光路偏移的问题，这套95规格的型材支撑体系，就是针对这类痛点做的结构化设计。从实际使用场景来看，光学实验中经常需要在光轴方向叠加调整架、反射镜座、透镜套筒等元件，不同元件的安装孔位如果没有统一的基准，每次调整光路都要反复打表找正，耗费大量调试时间，这套组件以95mm宽度的型材作为主承载基体，所有配套的安装支架、镜座固定块都匹配型材的槽道间距，不需要额外做转接板就能直接卡入型材槽内固定，大幅减少了光路搭建时的转接零件数量。

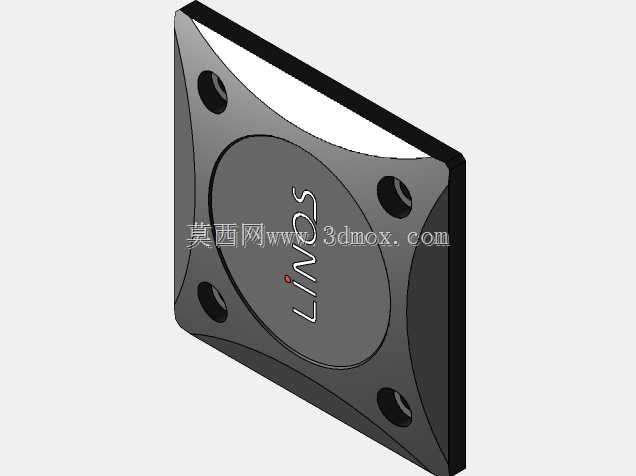

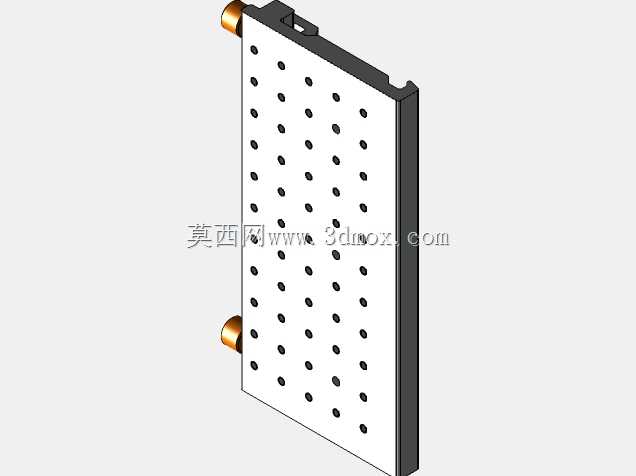

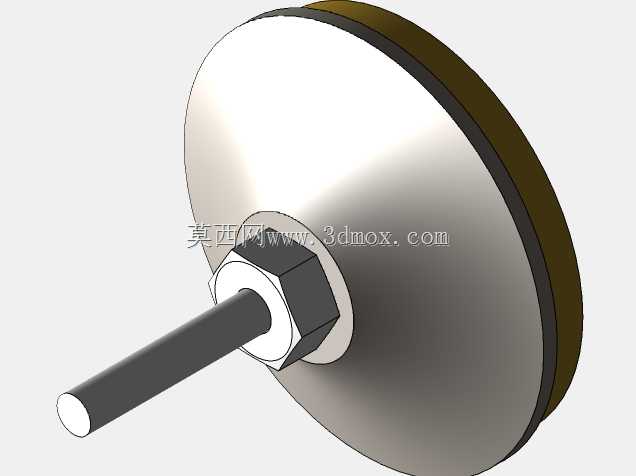

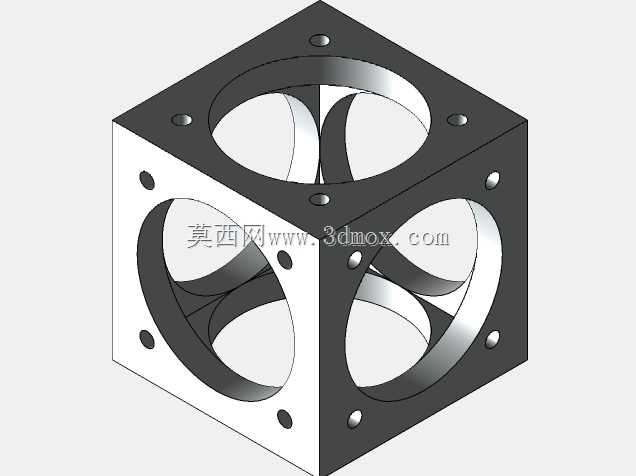

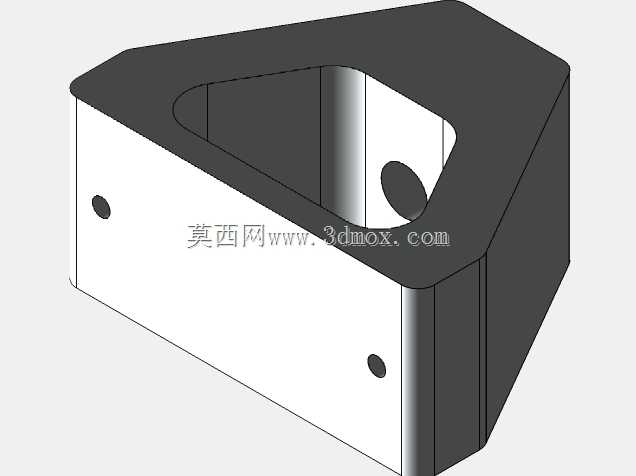

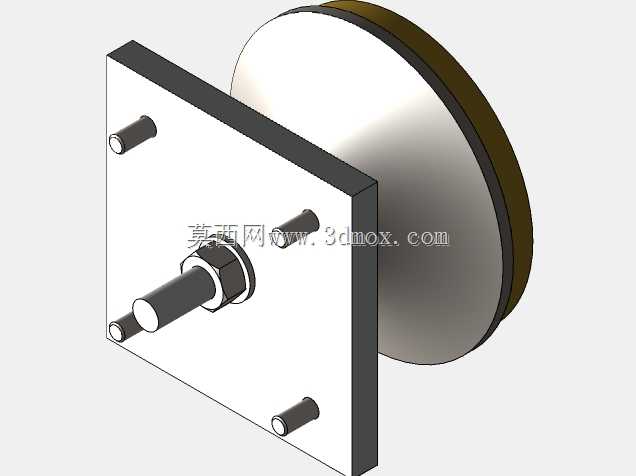

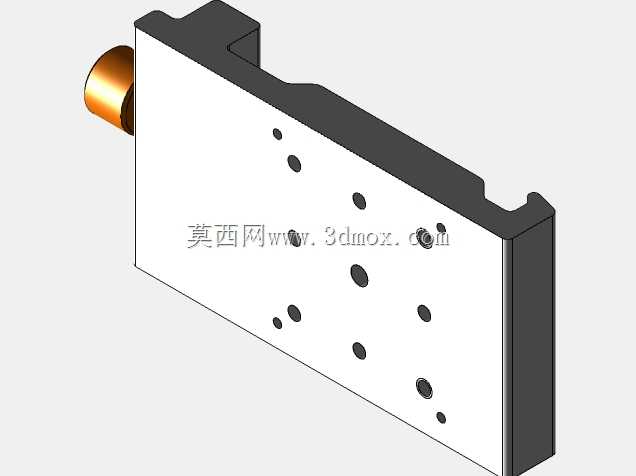

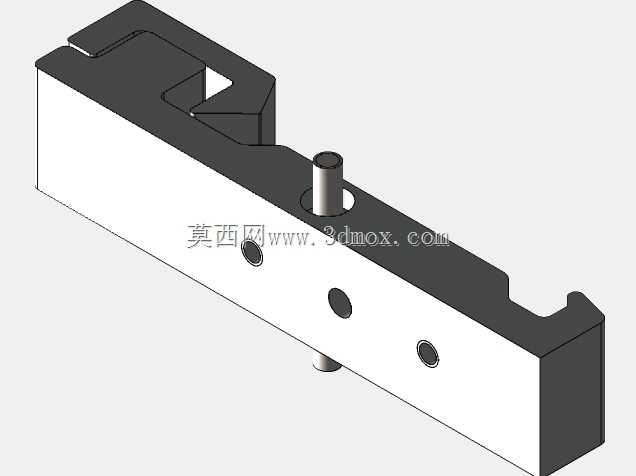

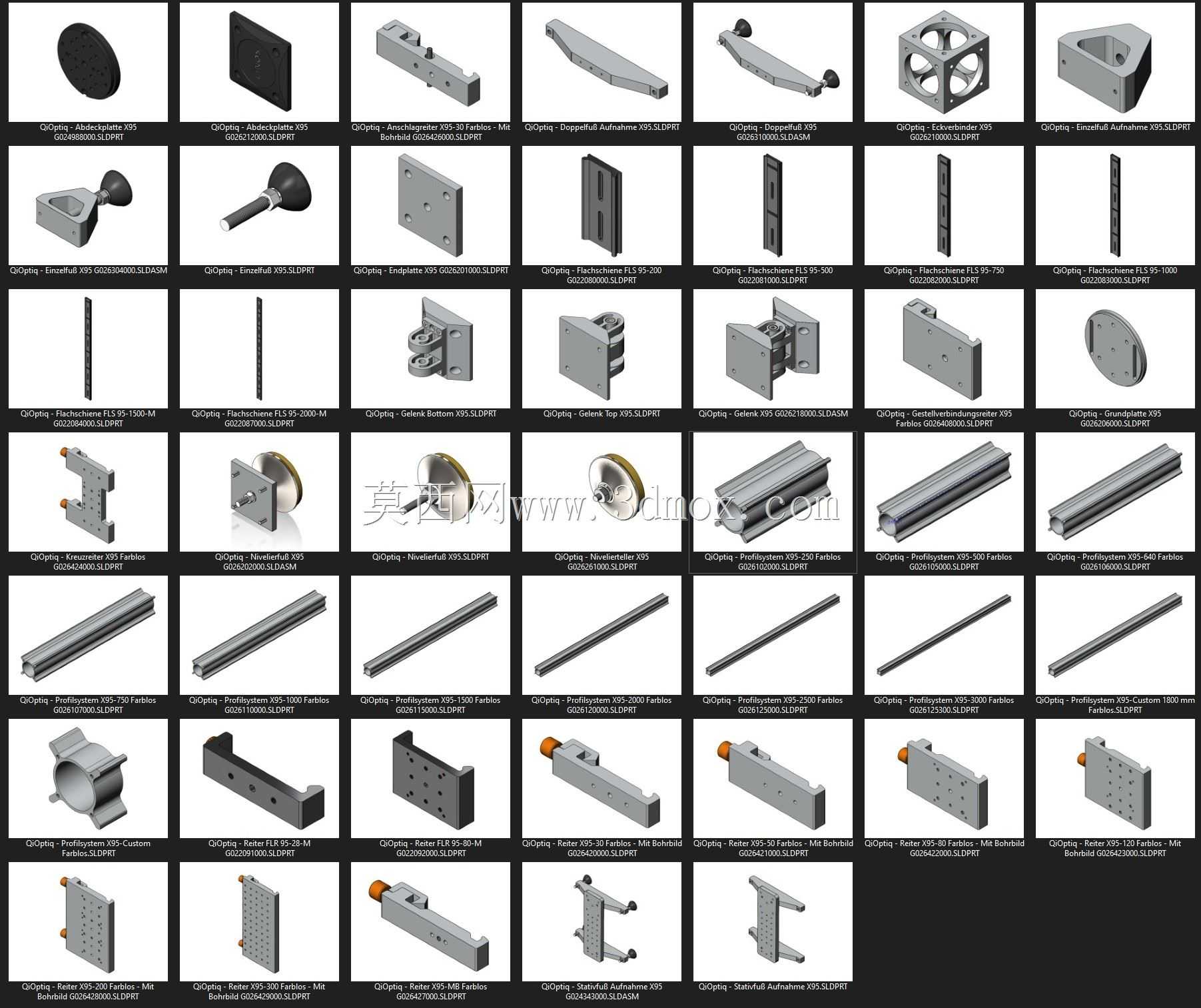

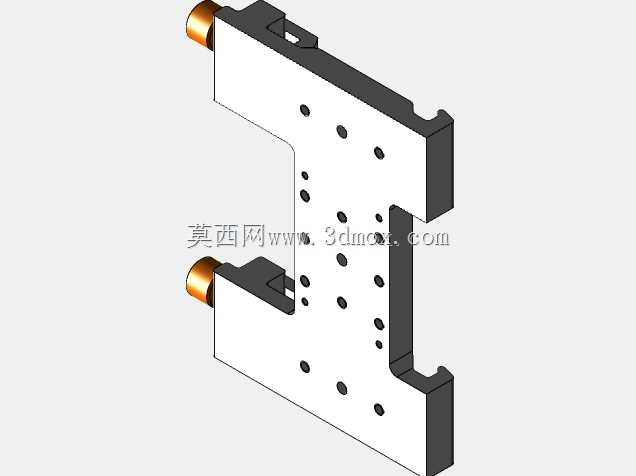

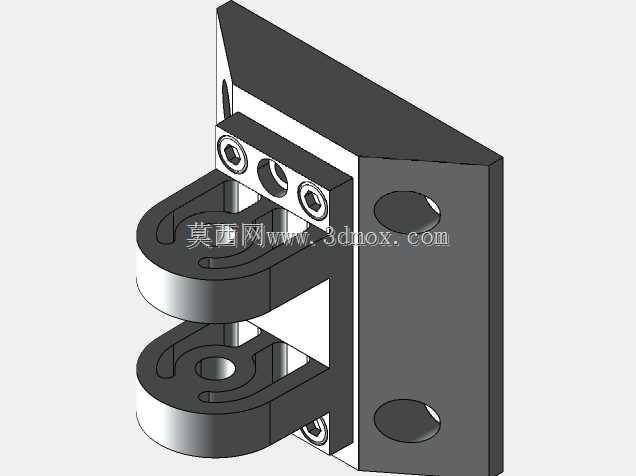

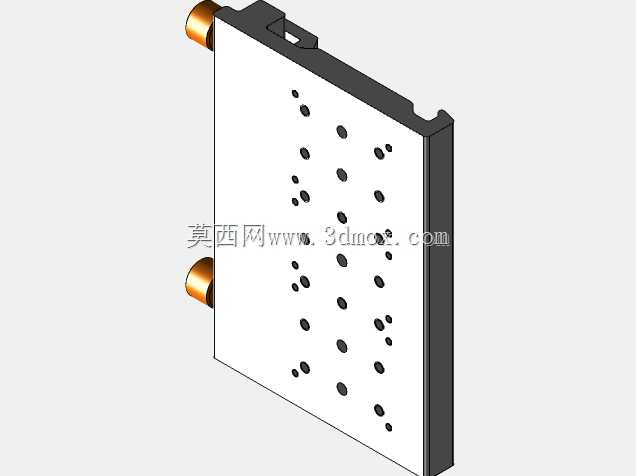

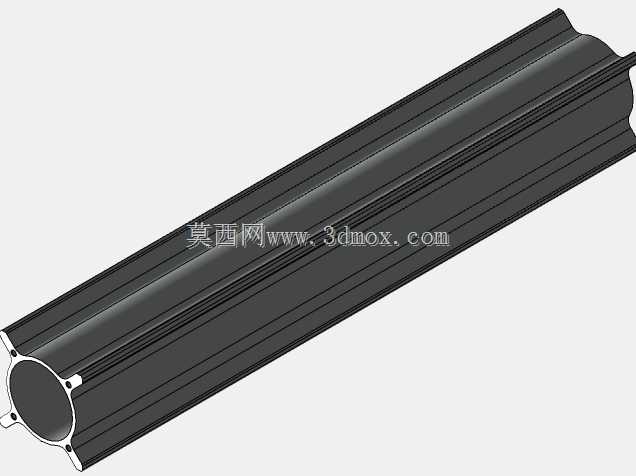

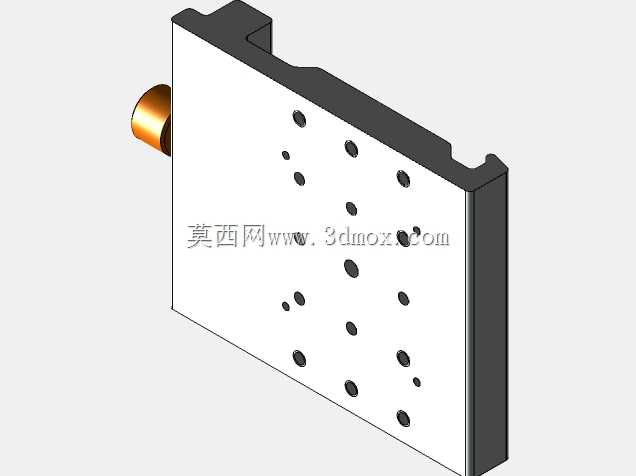

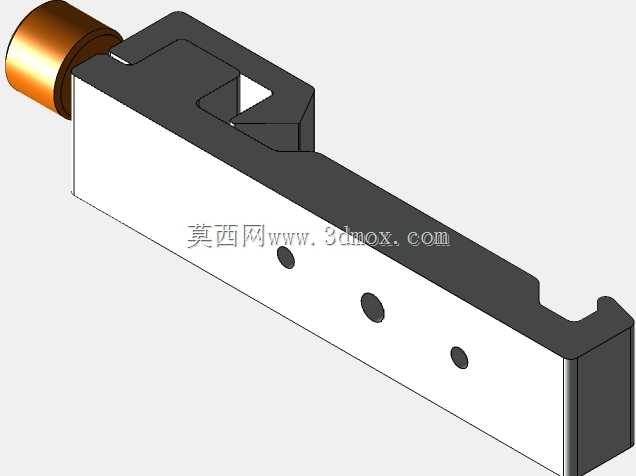

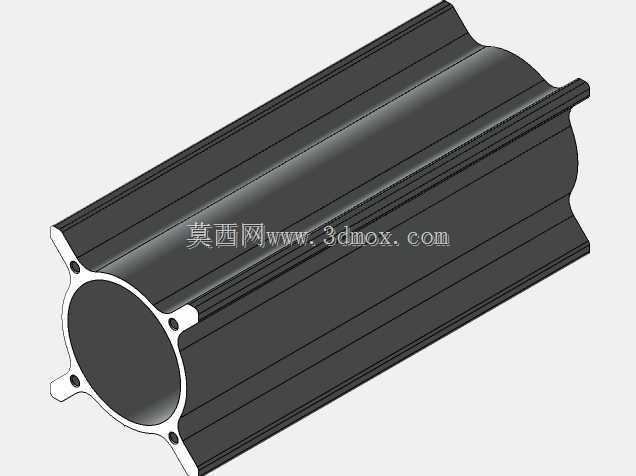

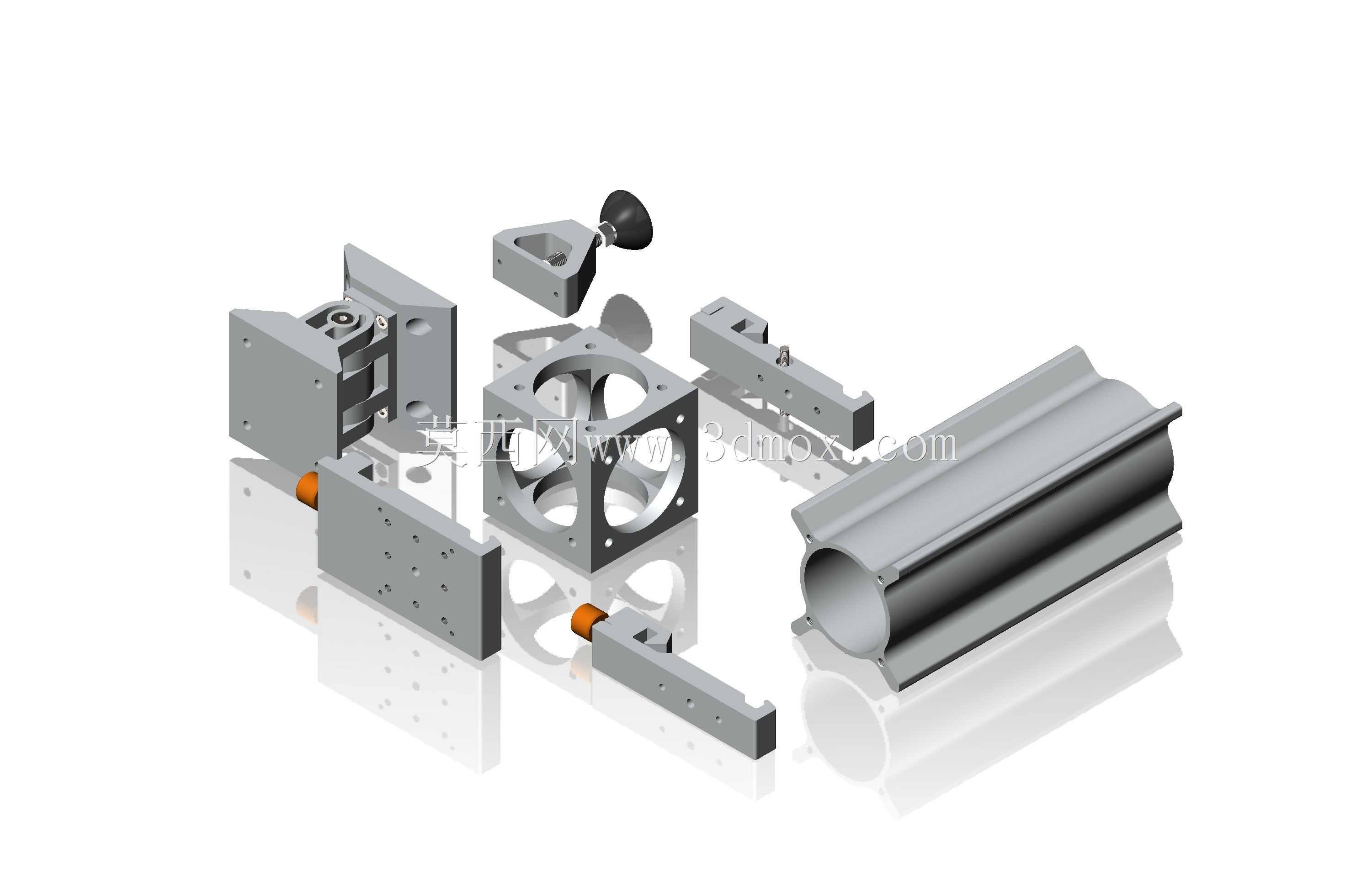

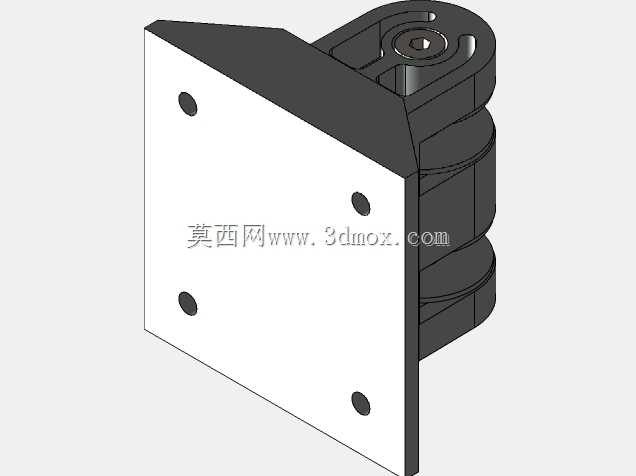

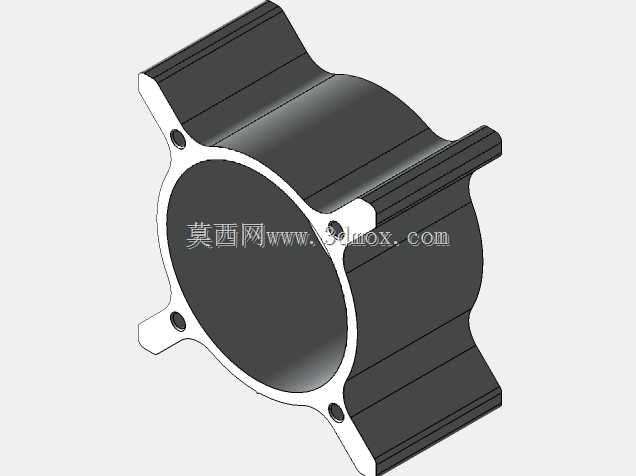

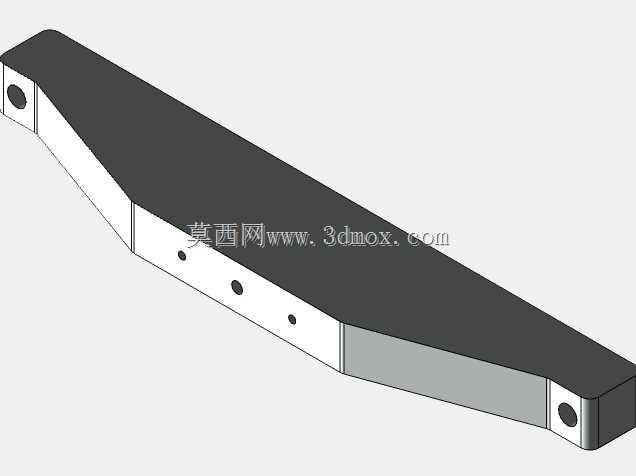

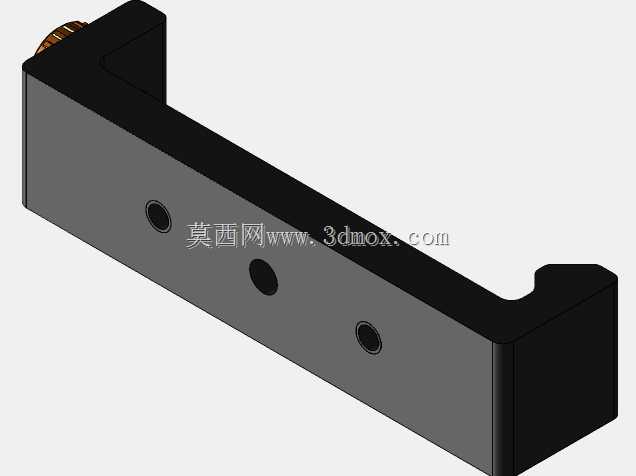

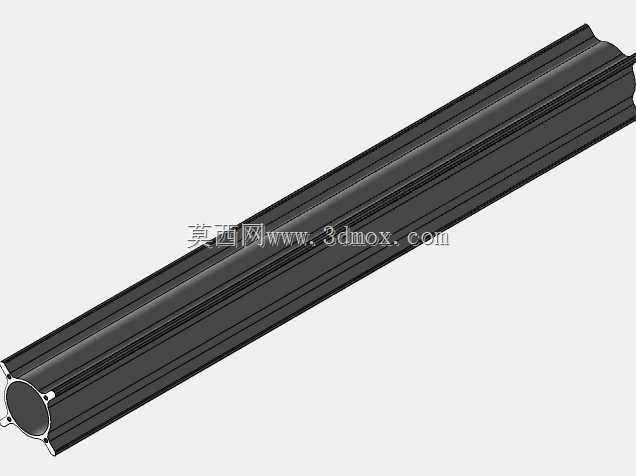

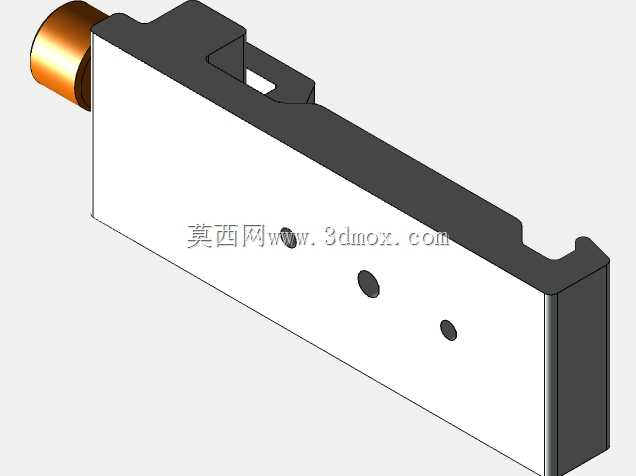

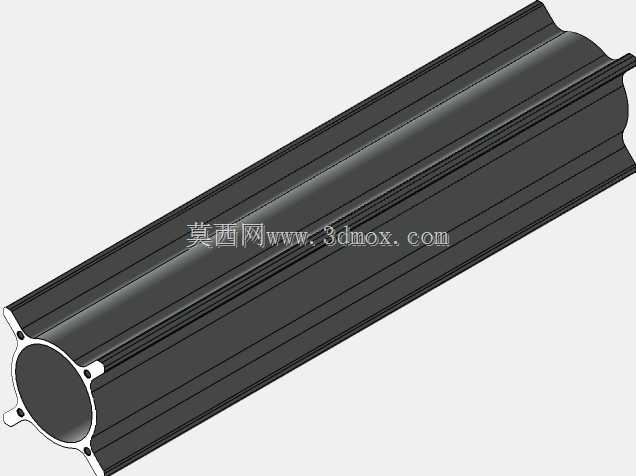

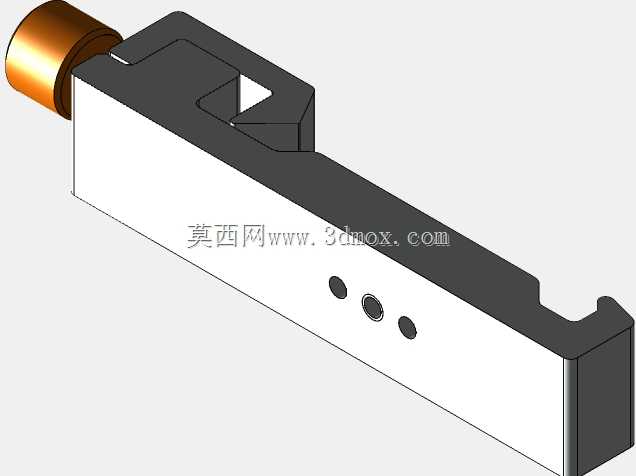

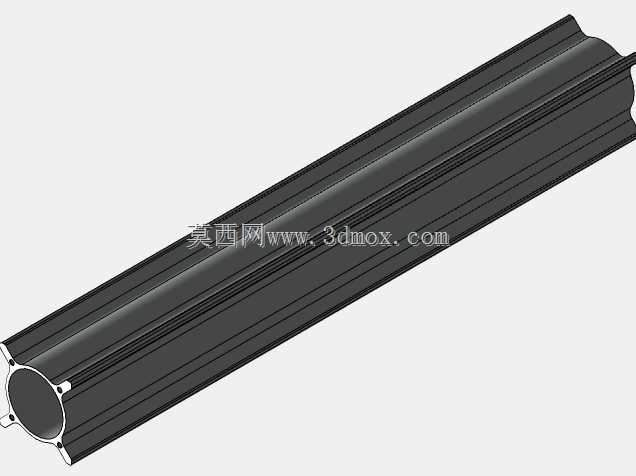

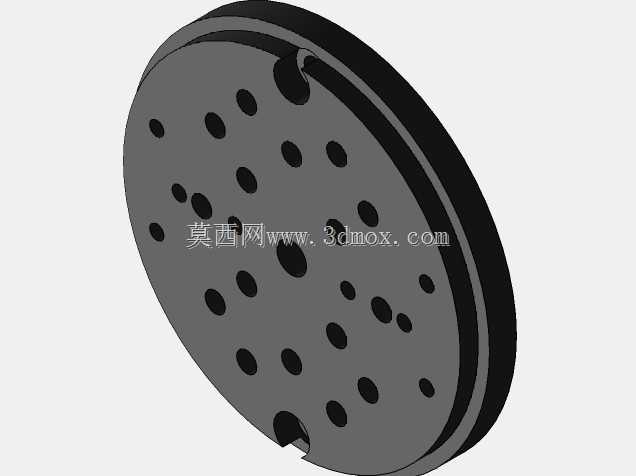

　　从功能特性上看，这套组件拆分后包含主承载铝型材筒体、反射镜安装支架、透镜固定座、调节旋钮组件、侧向安装转接板几个核心部分。主筒体采用中空结构设计，一方面可以在筒内穿设光路，避免外界杂散光干扰光路传输，另一方面中空结构能在保证整体结构刚性的前提下降低组件自重，减少对安装底板的负载压力。配套的反射镜支架带有角度微调结构，调节旋钮的螺距经过匹配设计，转动旋钮时镜座的角度变化量控制在微米级调整精度，满足激光光路调整时的微动量需求，不会出现粗调时角度偏移过大难以找正的问题。透镜固定座采用同轴定位止口设计，镜片装入后靠止口保证与筒体轴线的同轴度，不需要额外调整镜片的径向位置，只需要沿光轴方向调整固定座在型材上的位置，就能完成透镜焦距的匹配。

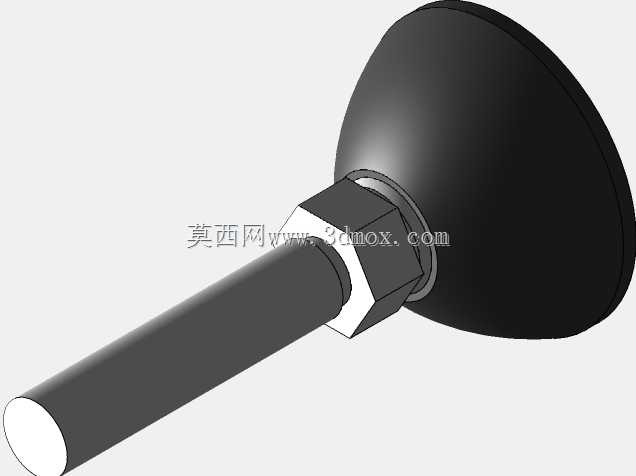

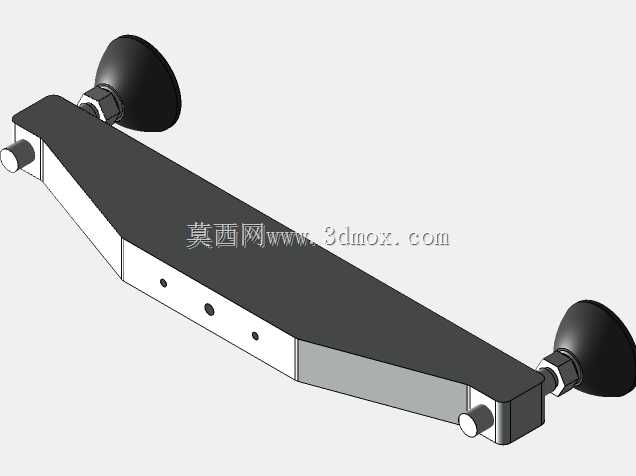

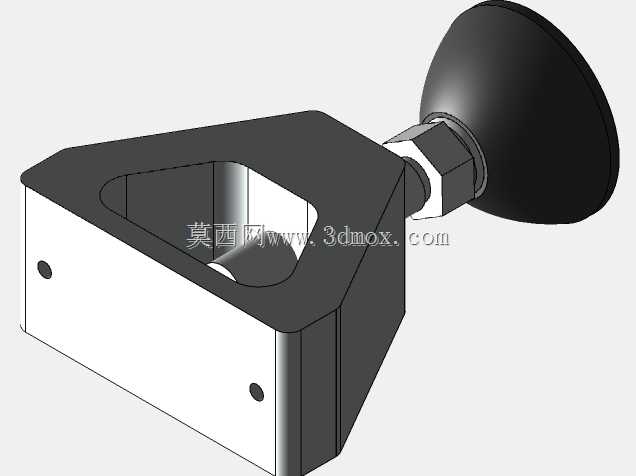

　　设计思路上，整套组件完全遵循模块化设计逻辑，所有零件的安装接口都做了统一适配，不管是反射镜座、透镜架还是侧向转接板，都可以在95规格的型材槽道内任意位置固定，使用者可以根据实际光路的长度、元件排布顺序自由组合组件，不需要单独定制特殊支架。在安装边界的考量上，主型材的截面尺寸控制在95mm见方的范围内，配套的所有安装支架向外突出的最大尺寸不超过型材截面外沿20mm，保证多套组件并排安装时不会出现结构干涉，相邻光路的最小间距可以控制在120mm以内，适合在有限的光学平台空间内排布多路平行光路。安装固定方式上，所有支架与型材的连接都采用T型螺栓配合锁紧螺母的结构，松开螺母时支架可以沿型材槽道顺畅滑动调整位置，锁紧后能提供足够的夹紧力，保证光学元件在受到轻微振动时不会出现位置偏移，满足工业现场设备的抗振使用要求。

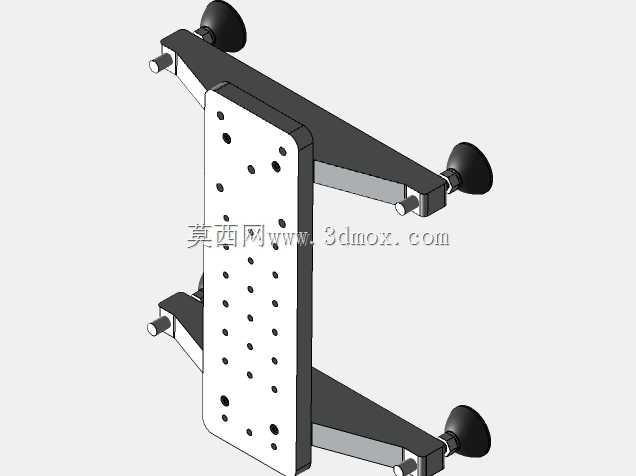

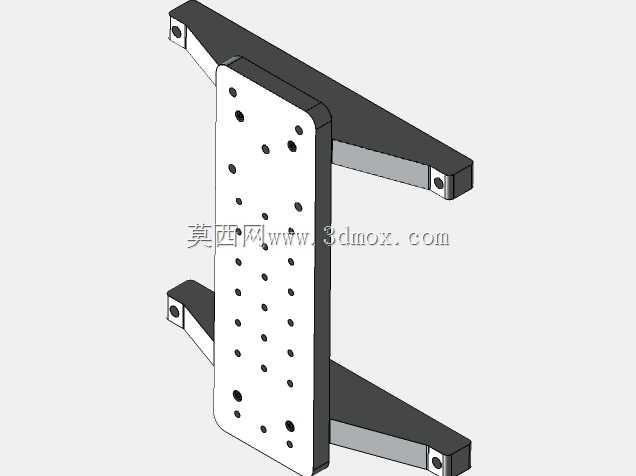

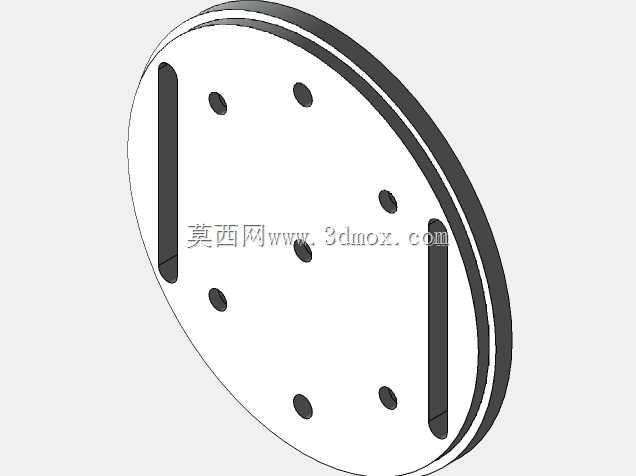

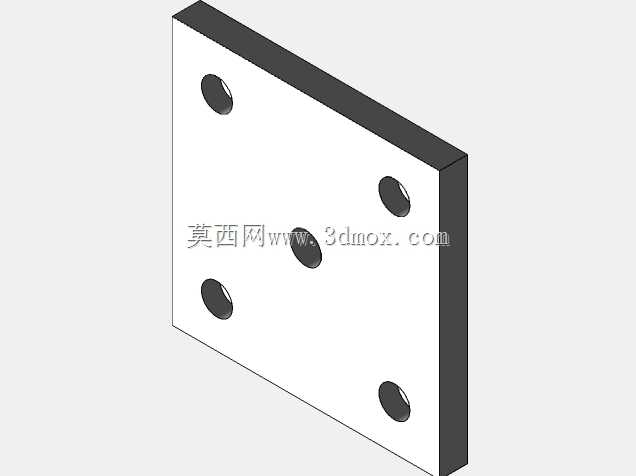

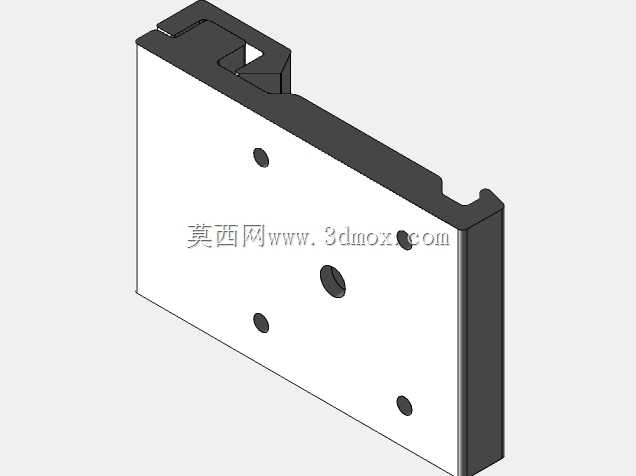

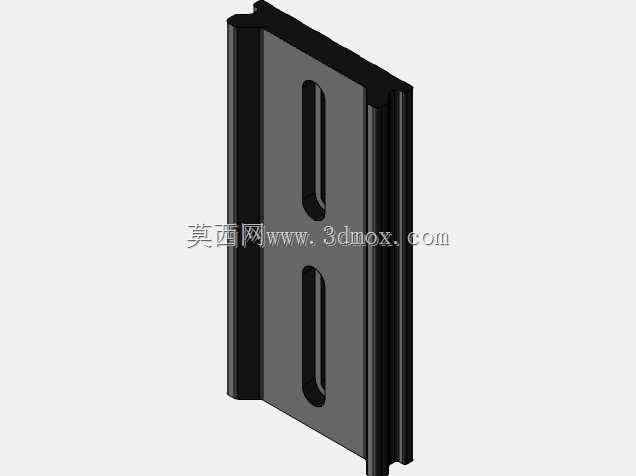

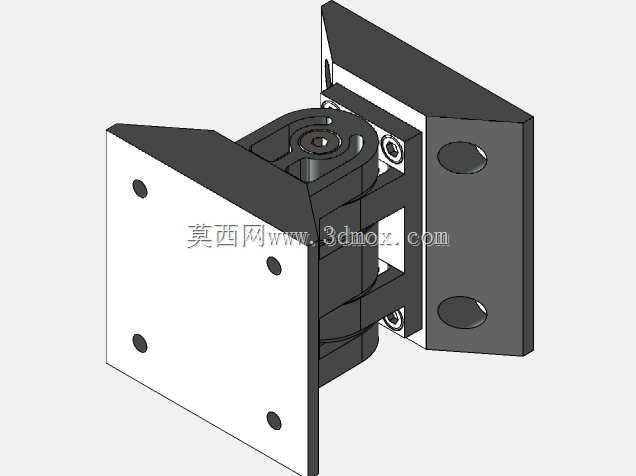

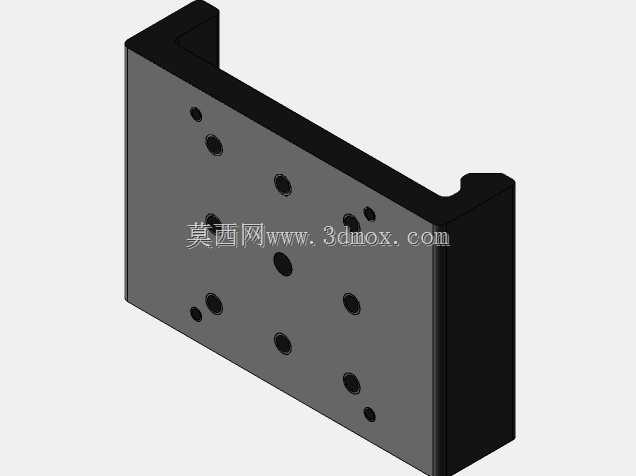

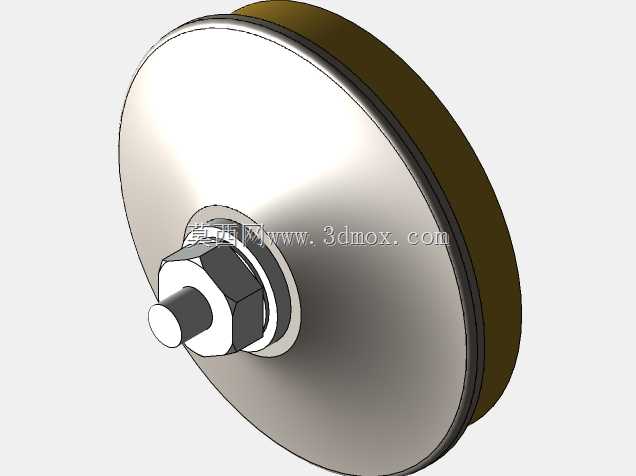

　　从结构细节来看，侧向安装转接板上预留了标准的光学元件安装孔位，既可以直接固定标准尺寸的光学调整架，也可以通过转接板连接其他规格的光学支撑组件，拓展整个系统的适配范围。调节旋钮的端部做了滚花处理，徒手调整时能提供足够的摩擦力，不需要借助额外工具就能完成光路的精细调整，旋钮内部带有防松结构，调整到位后不会因为设备运行的振动导致旋钮自行转动，避免光路出现偏移。所有金属结构件的表面都做了哑光氧化处理，避免光滑表面反射杂散光影响光学系统的成像质量，同时氧化层也能提升零件的抗锈蚀能力，延长组件在实验室环境下的使用寿命。在实际选型使用时，只需要根据光路的总长度截取对应长度的95型材，再按照光路排布需求选配对应的镜座、支架组件，就能快速搭建出稳定的光学支撑结构，相比采用零散光学支架拼接的方式，整体结构的刚性提升40%以上，光路调试完成后的长期稳定性也有明显改善，尤其适合需要长期固定运行的工业光学检测设备、激光加工设备使用，能有效减少日常运维中光路校准的频次。
