QiOptiq-LINOS光学镜筒系统C组件结构

　　这套光学镜筒系统组件主要服务于实验室光学搭建、工业光学检测设备的光路组装场景，在机器视觉检测线、激光加工设备的光路调校环节，这类模块化镜筒组件是搭建稳定光路的核心基础零件，区别于定制化的光学固定件，这套系统采用全模块化拆分设计，每个独立零件都承担特定的光路衔接、镜片夹持或者位置固定功能，不需要额外做非标机加件就能完成多段光路的拼接组装。

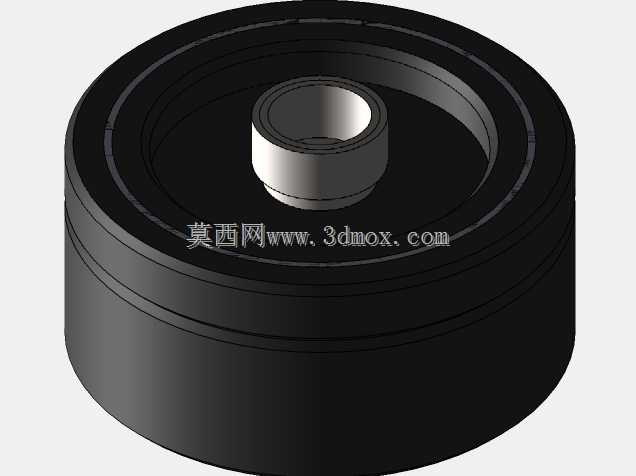

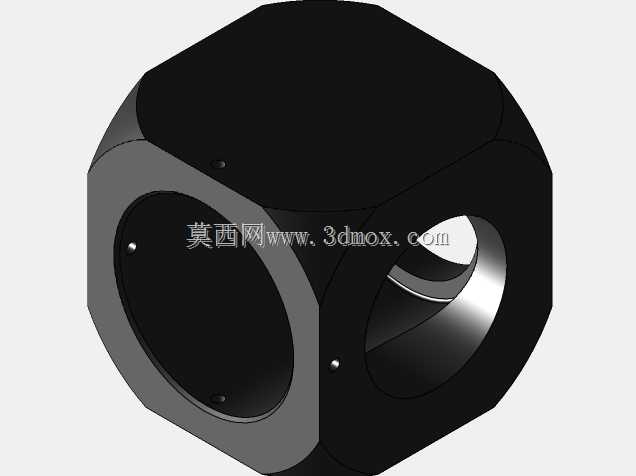

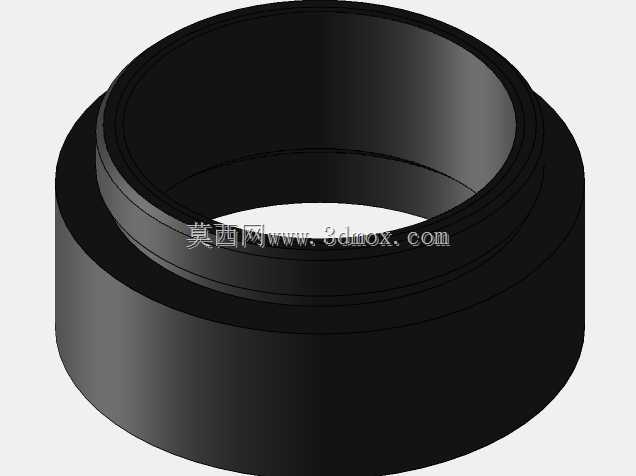

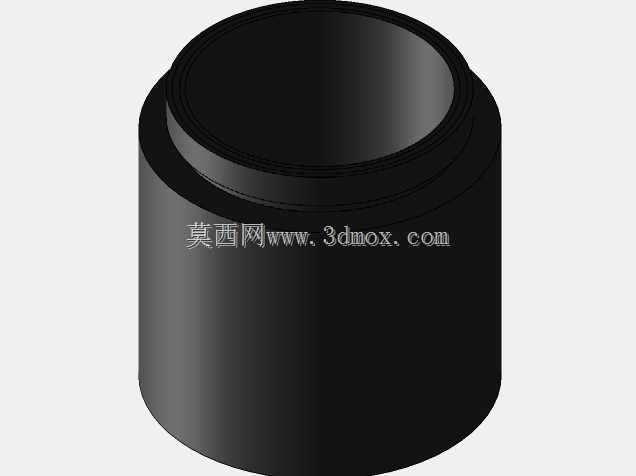

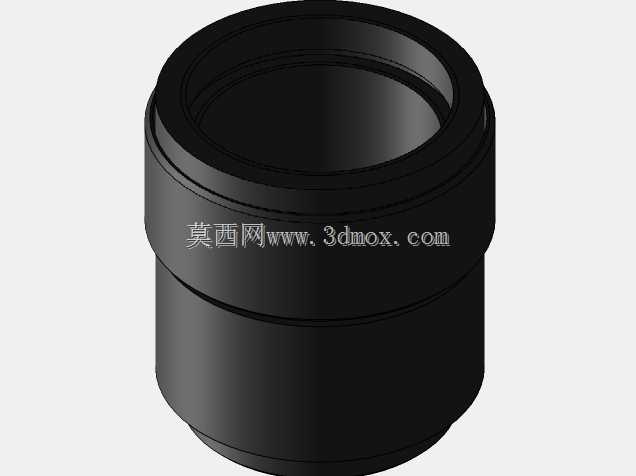

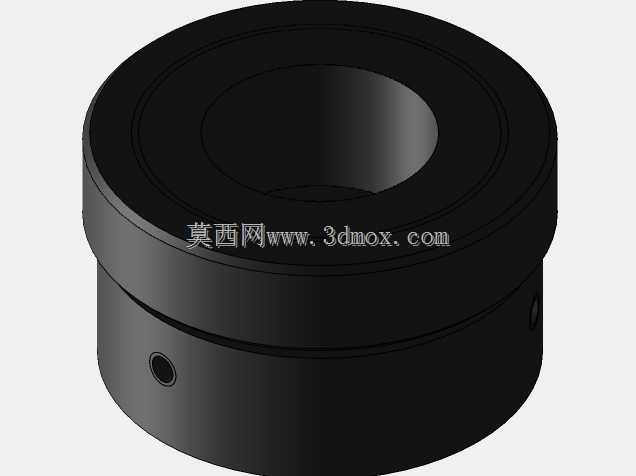

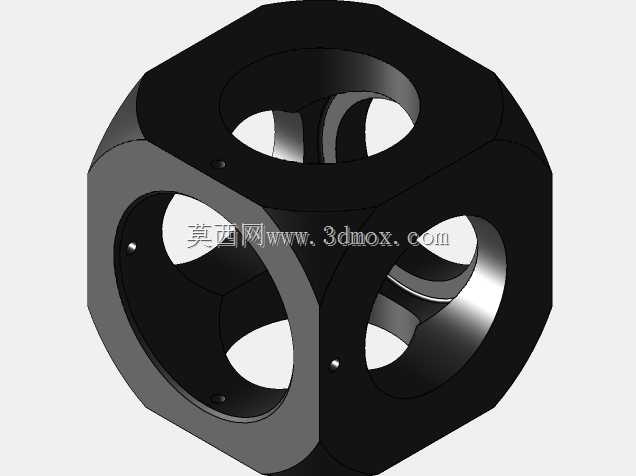

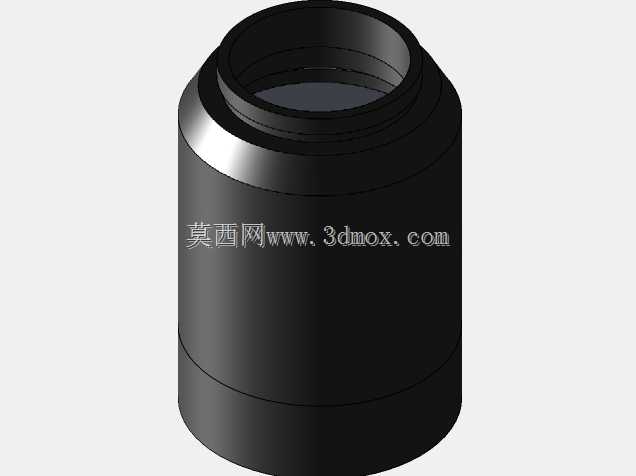

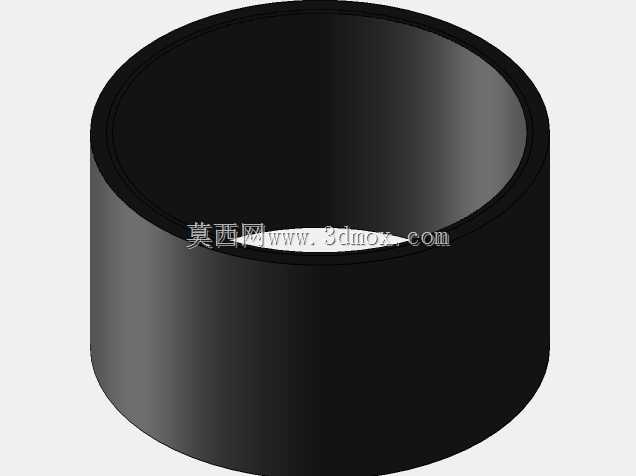

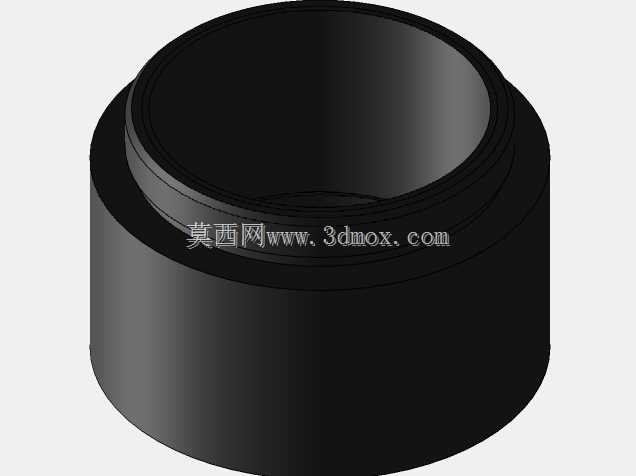

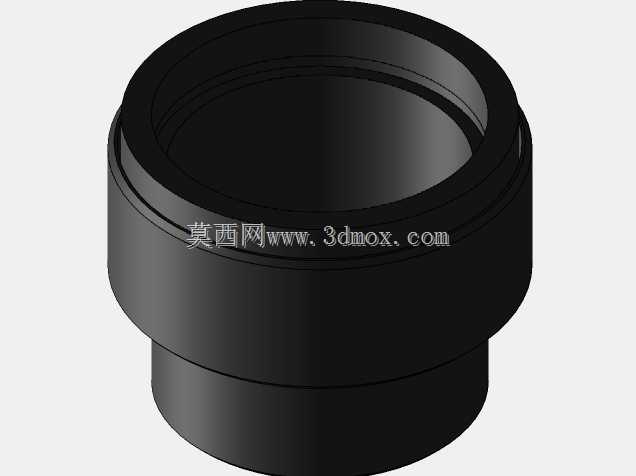

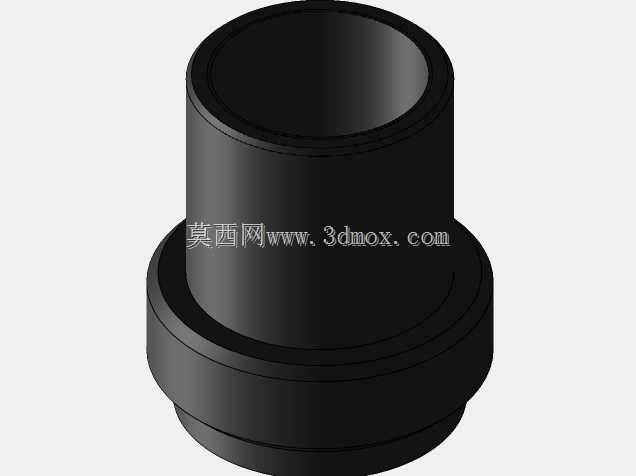

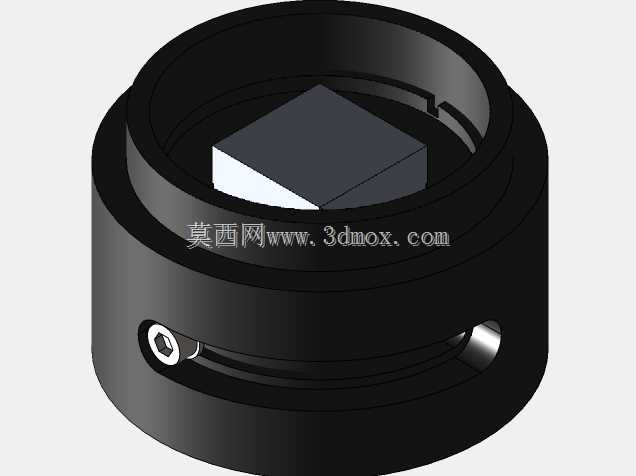

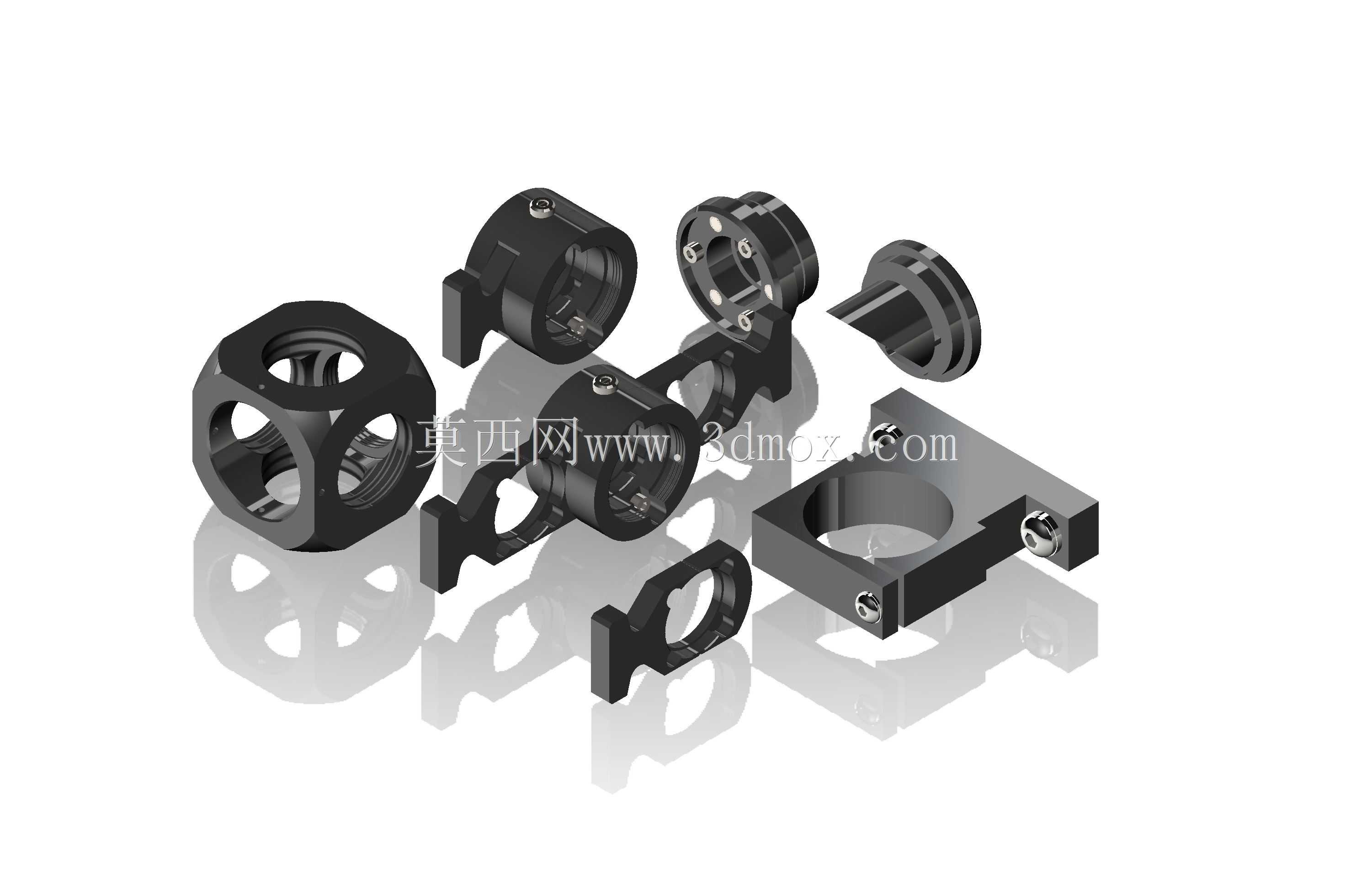

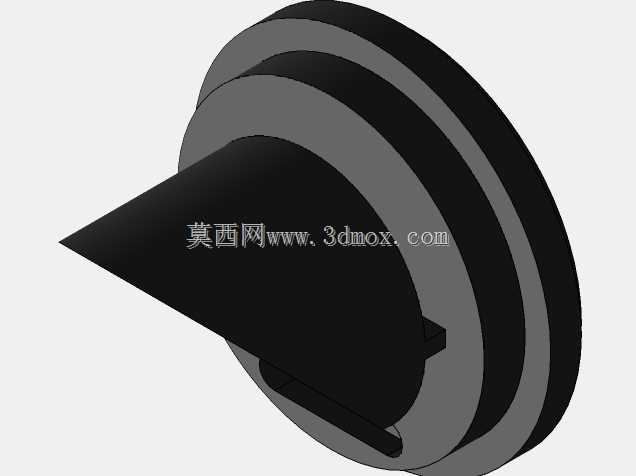

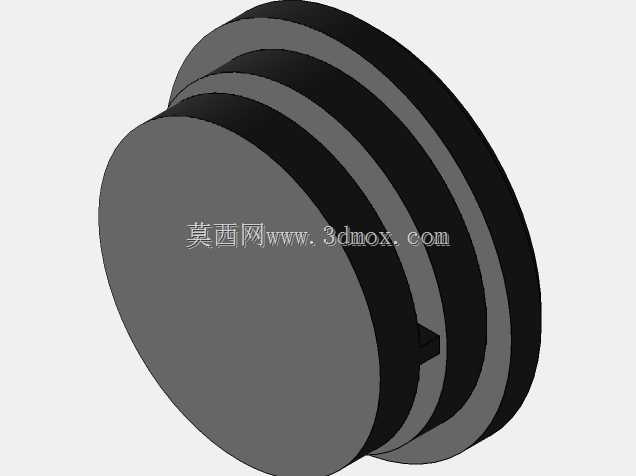

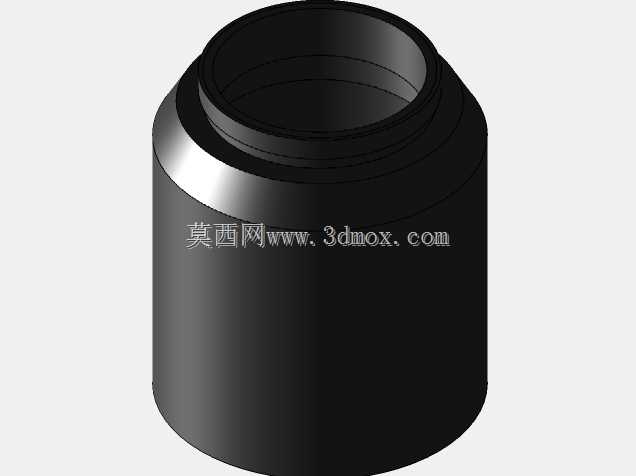

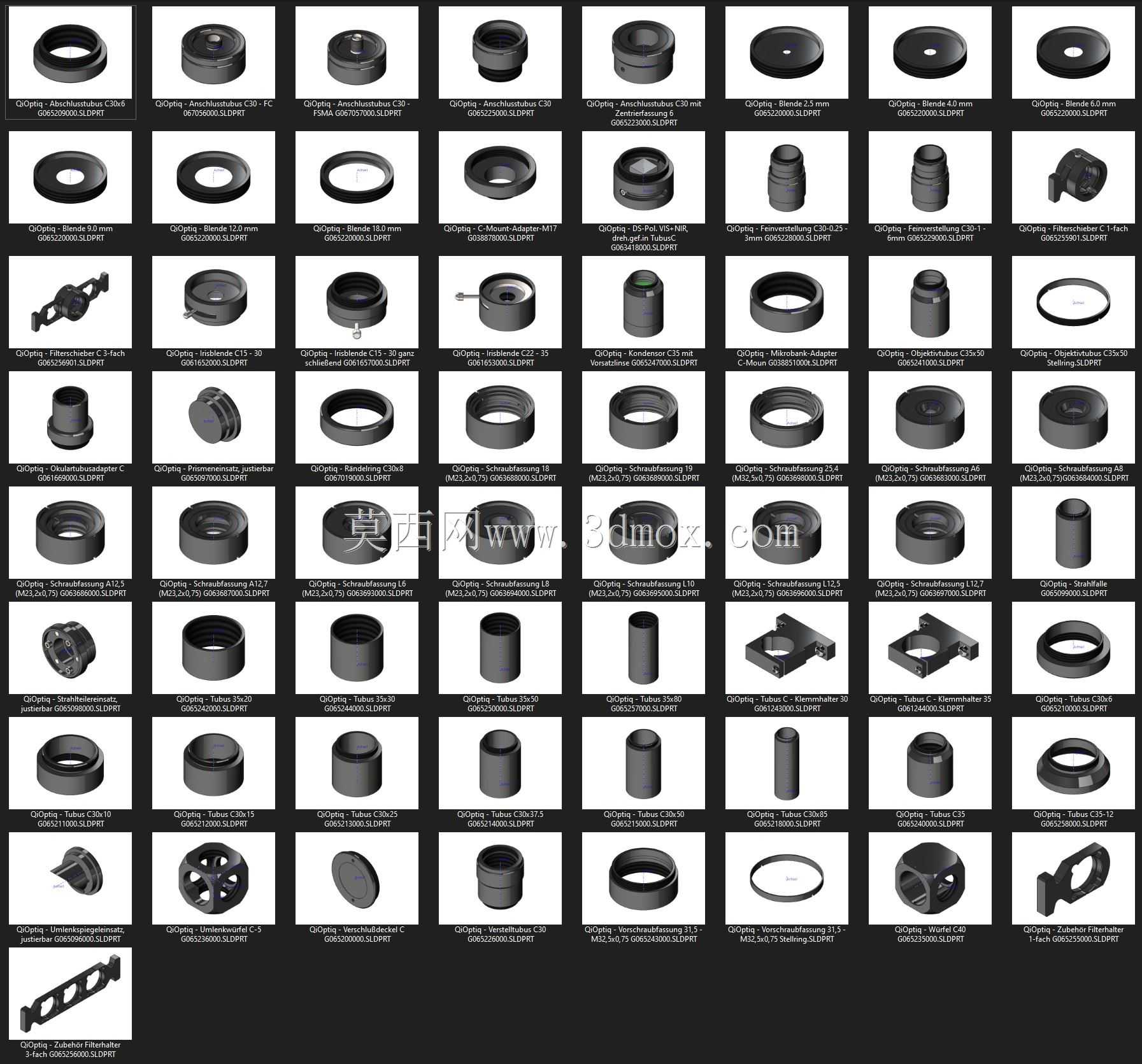

　　从实际使用的角度看，整套组件包含了多面转接块、同轴镜筒座、C型夹持支架、压圈式镜片固定环、侧装固定座几类核心零件，多面转接块采用正六面体镂空结构，六个面都预留了标准同轴接口，可以同时衔接不同方向的镜筒组件，满足正交光路、分光光路的多维度搭建需求，镂空结构在保证结构刚性的前提下尽可能降低了整体重量，安装在光学平板上不会因为自重导致支架形变，每个接口的同轴度公差控制在0.02mm以内，避免光路传播过程中出现光轴偏移的问题。

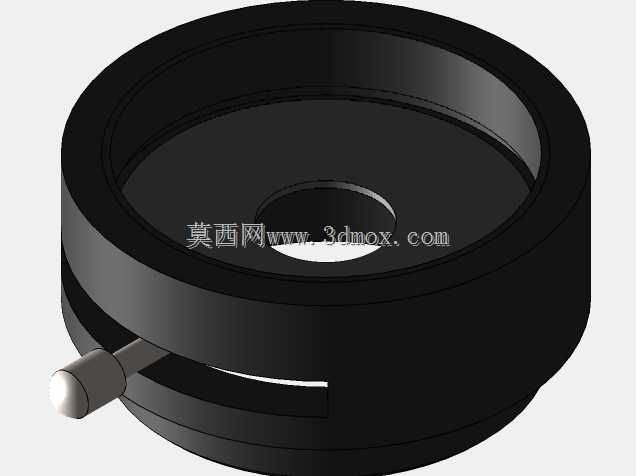

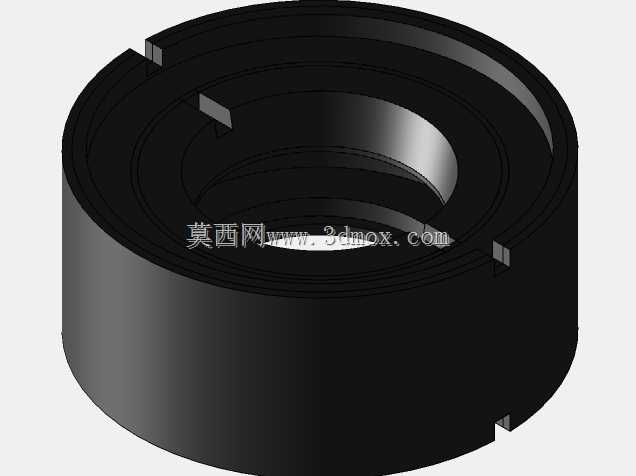

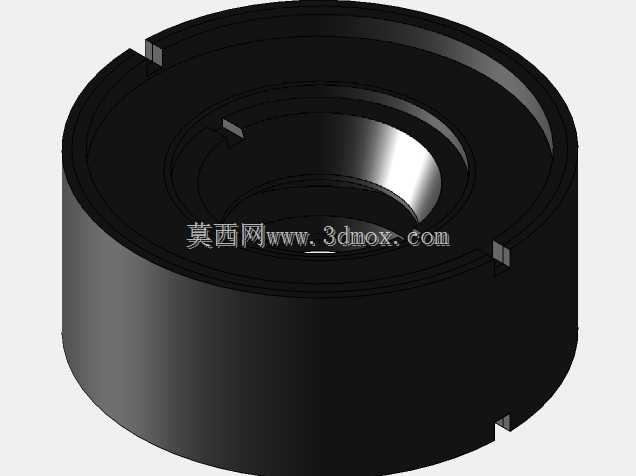

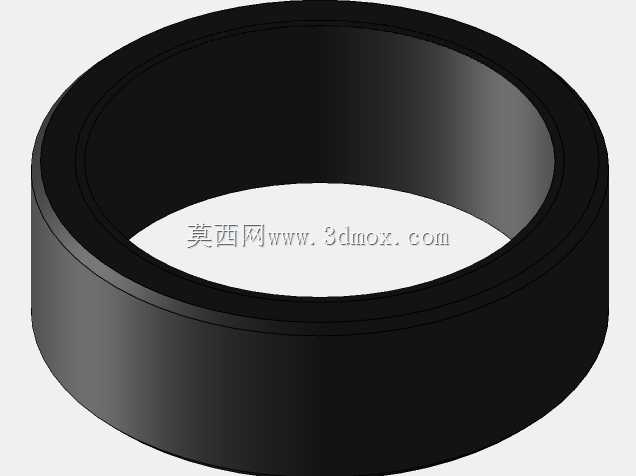

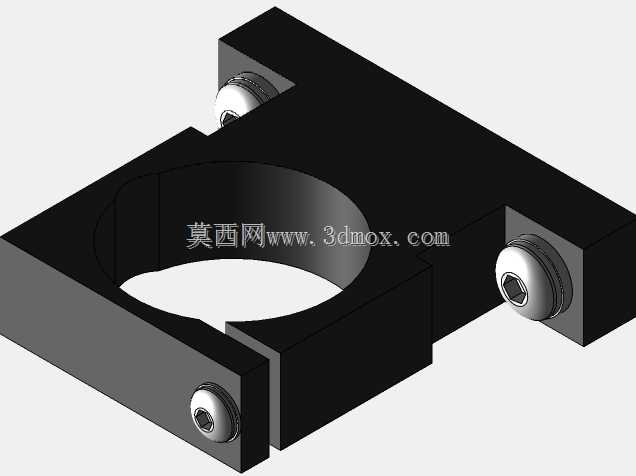

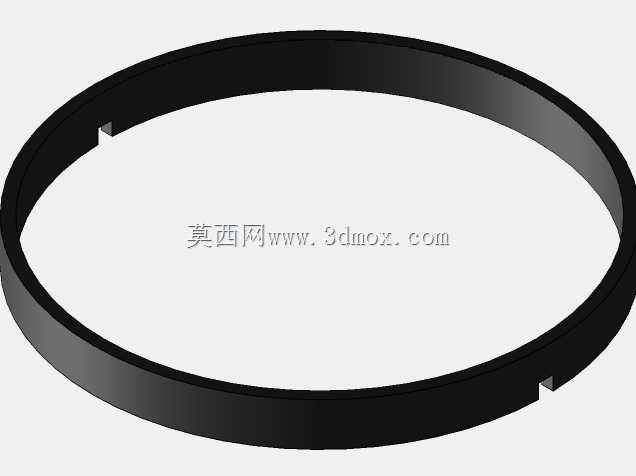

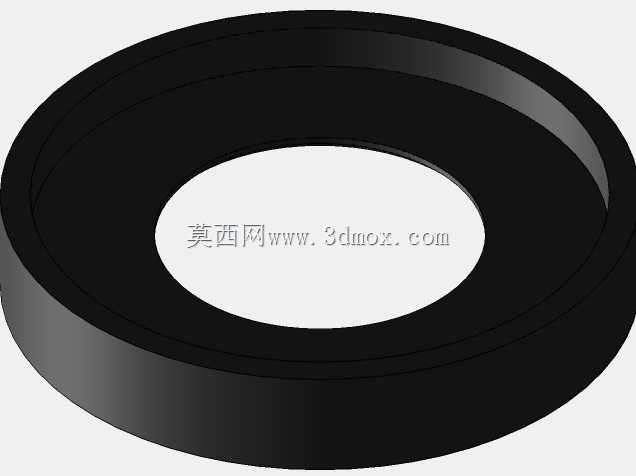

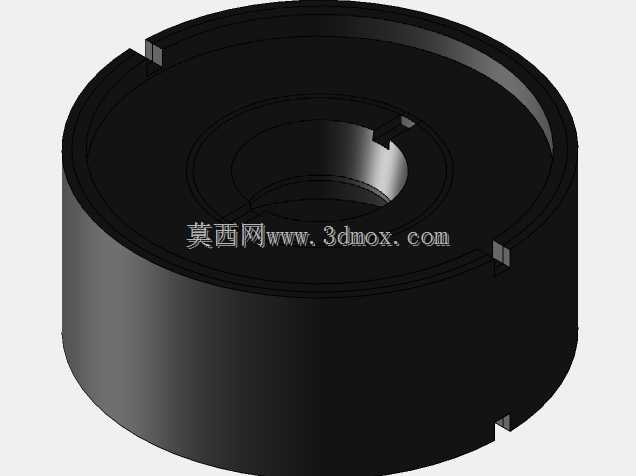

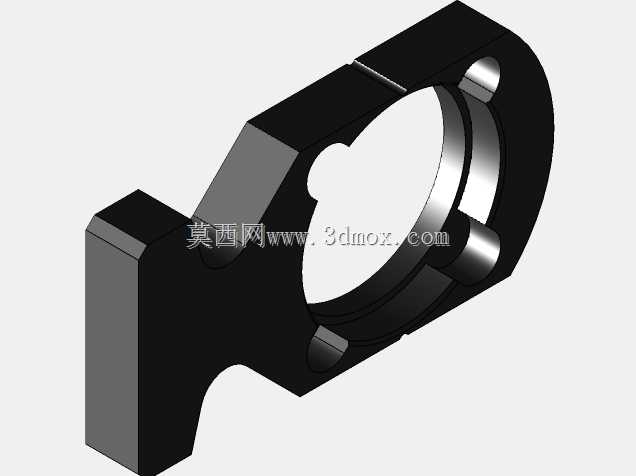

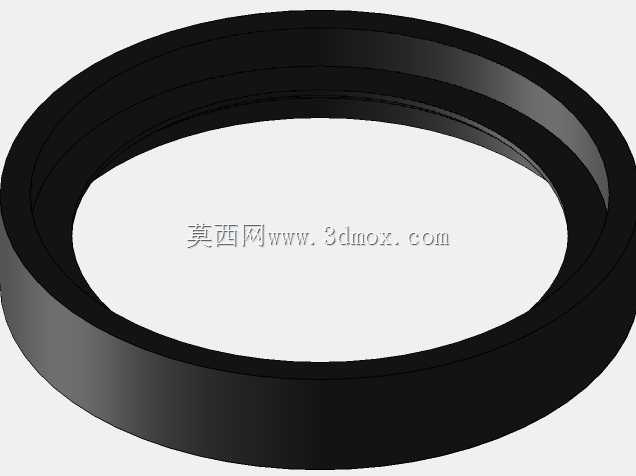

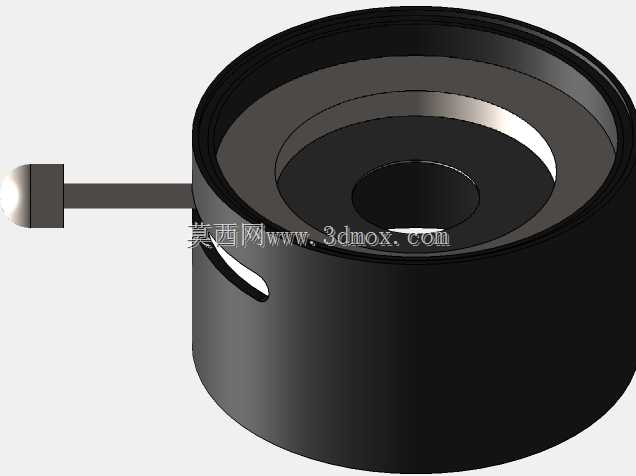

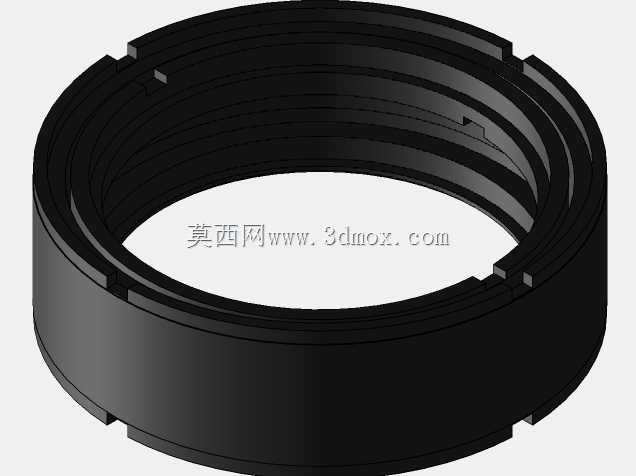

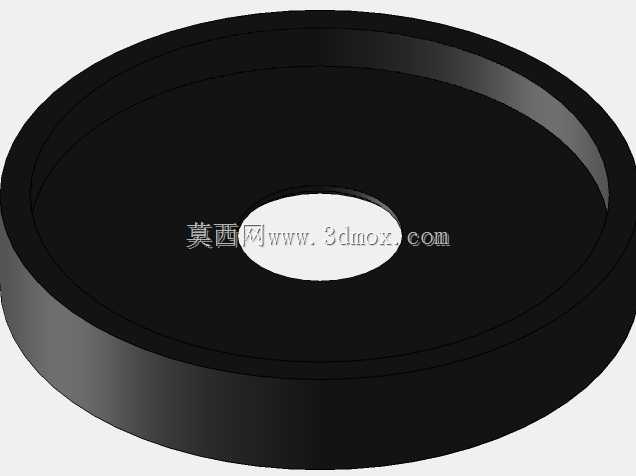

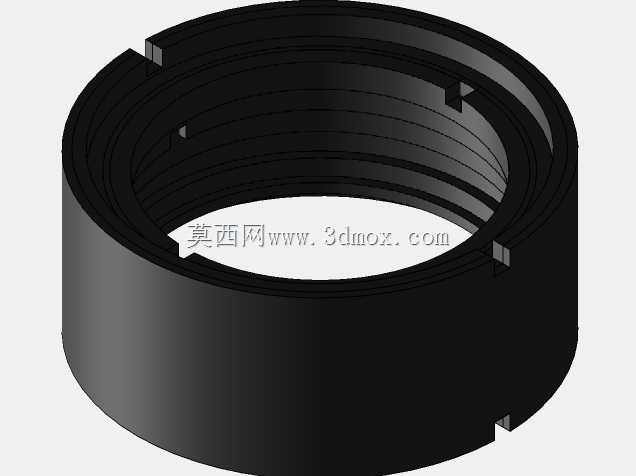

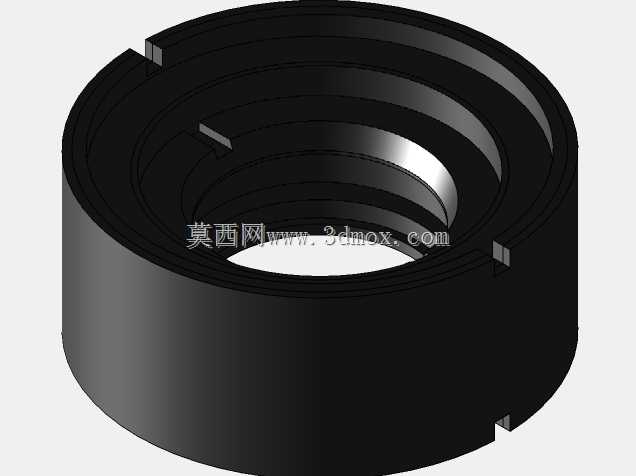

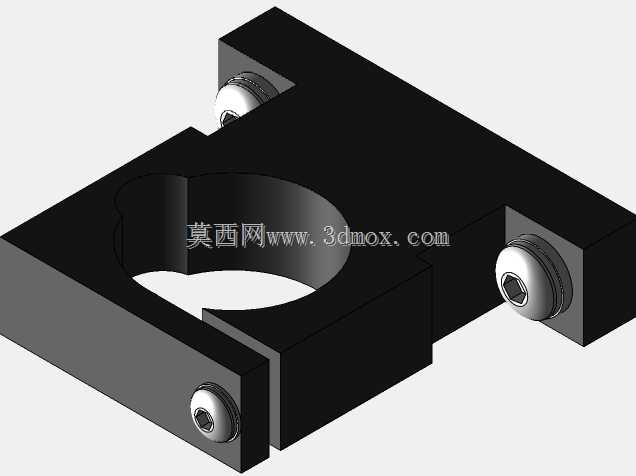

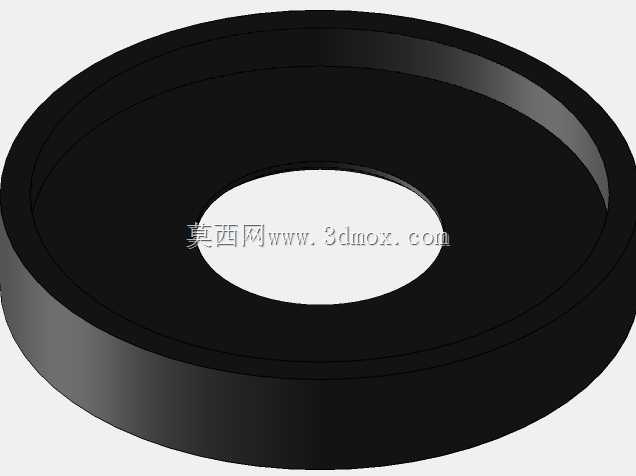

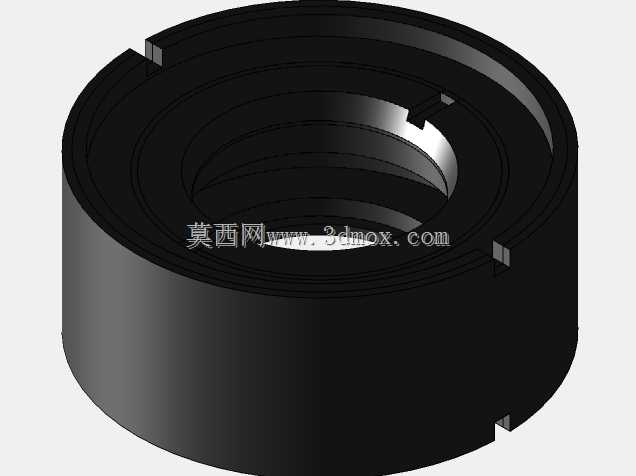

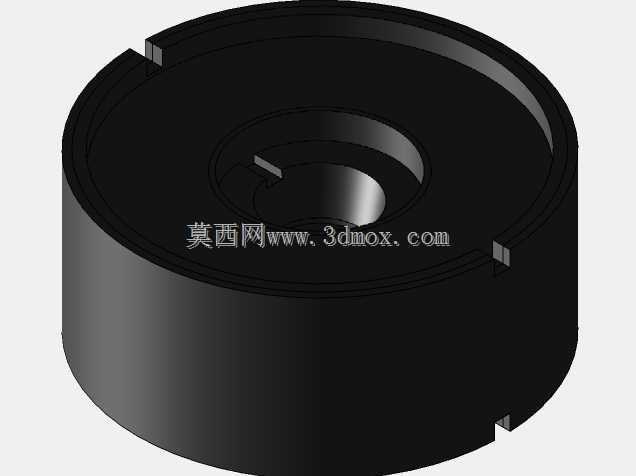

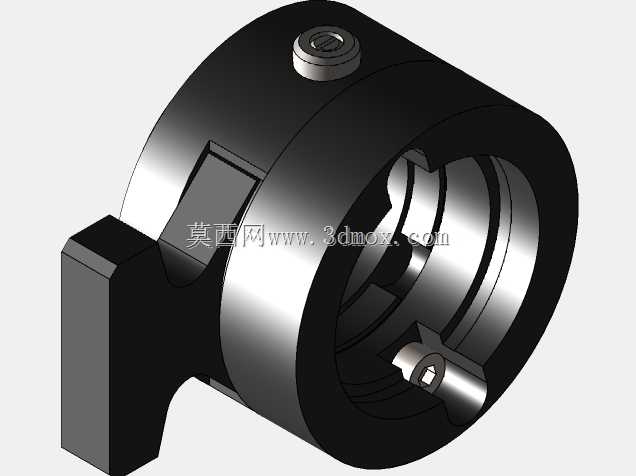

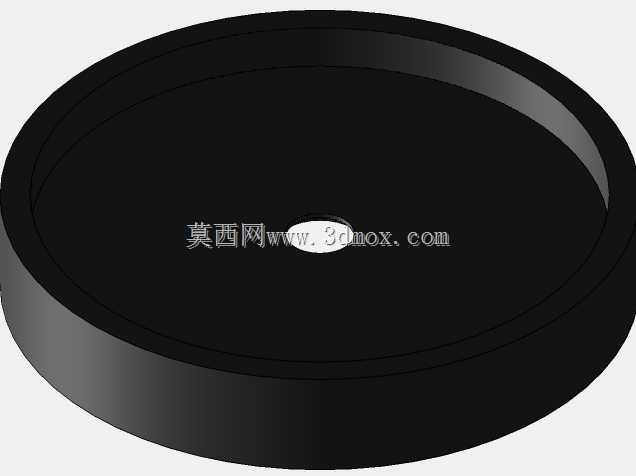

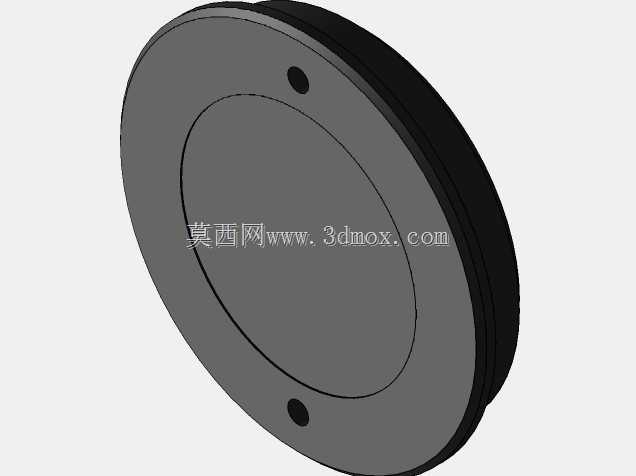

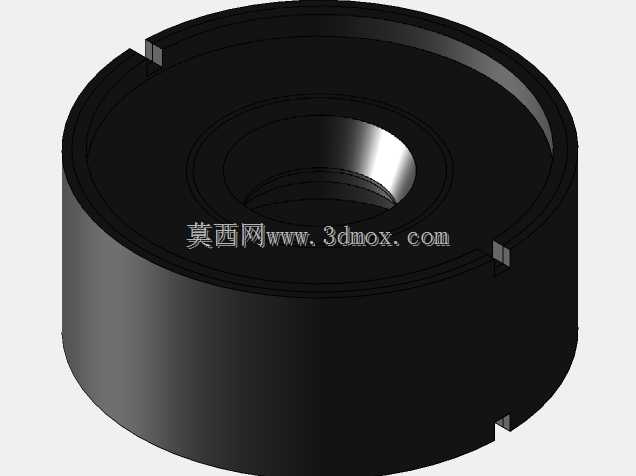

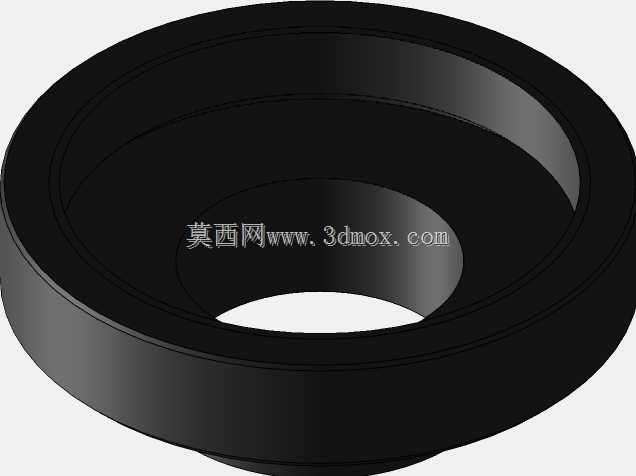

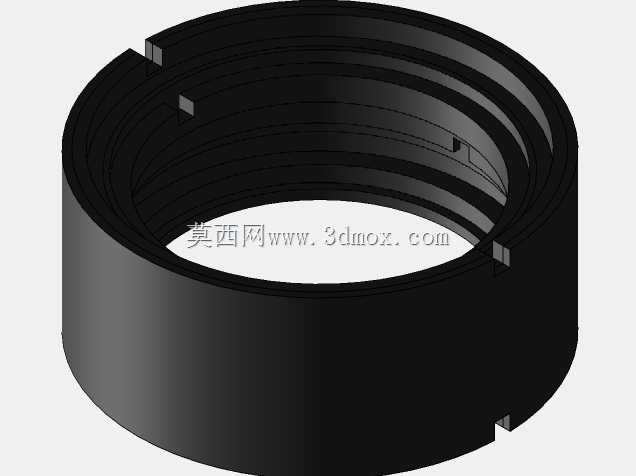

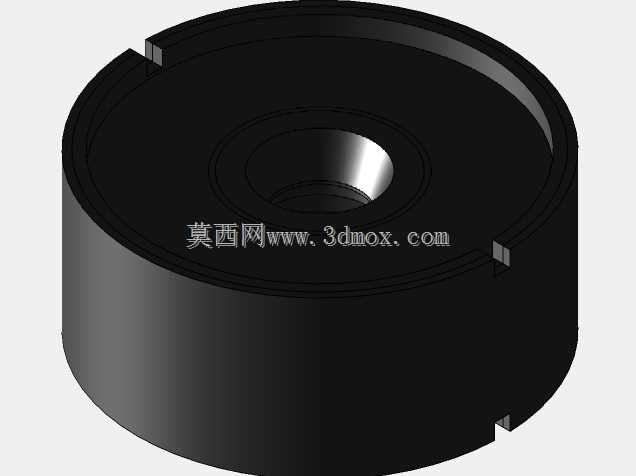

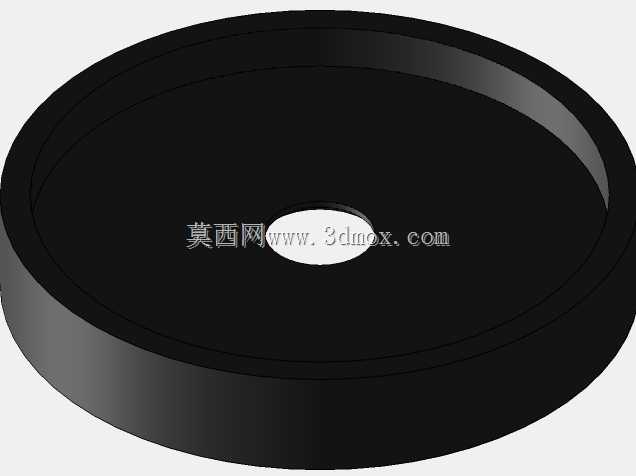

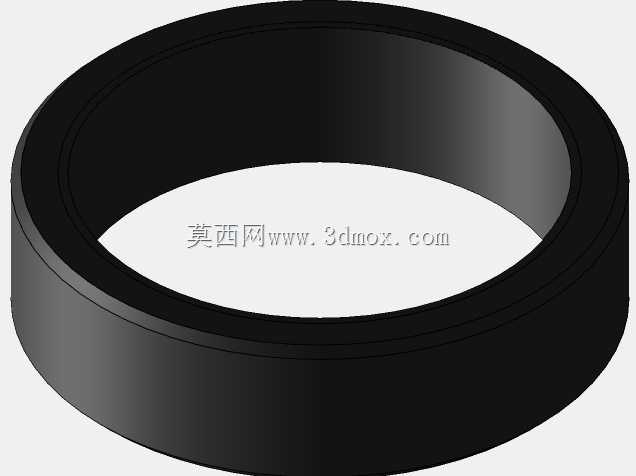

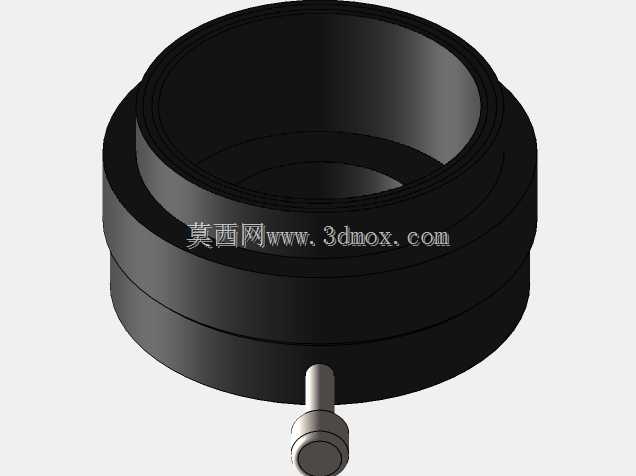

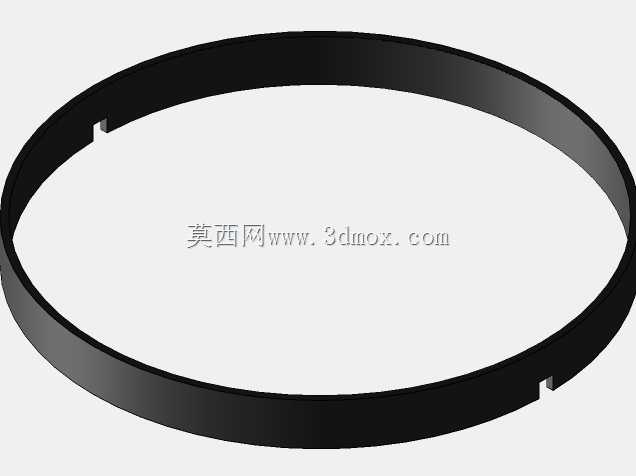

　　设计过程中优先考虑了光学调试的操作便利性，所有夹持类零件都采用侧面顶丝或者快拆压圈的固定方式，不需要完全拆解整个镜筒就能完成内部镜片的更换或者位置微调，C型开口的支架可以直接卡入对应直径的镜筒，侧面的锁紧螺丝采用细牙螺纹，微调的时候可以实现毫米级的进给精度，避免调校时移动量过大导致光路偏离预设位置。镜片固定环采用内台阶设计，台阶深度匹配常用光学镜片的标准厚度，压圈拧紧后不会对镜片边缘产生额外的挤压应力，避免光学镜片因为受力产生双折射效应影响成像或者激光传输质量。

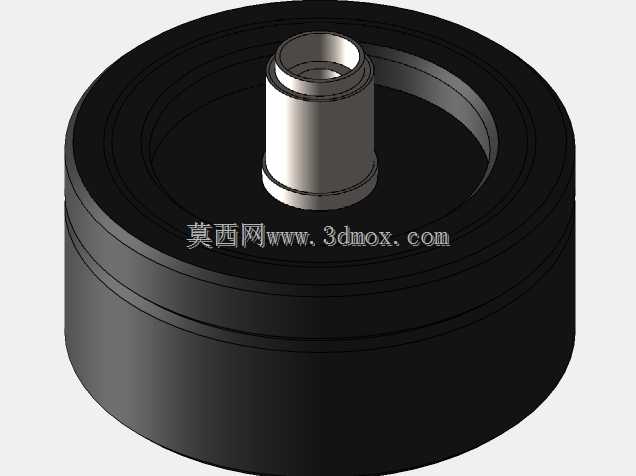

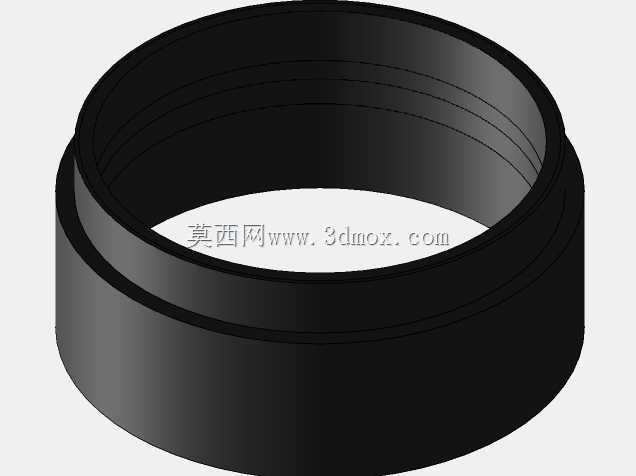

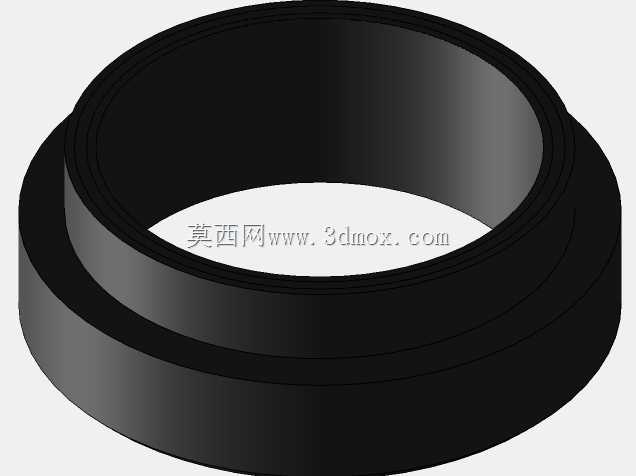

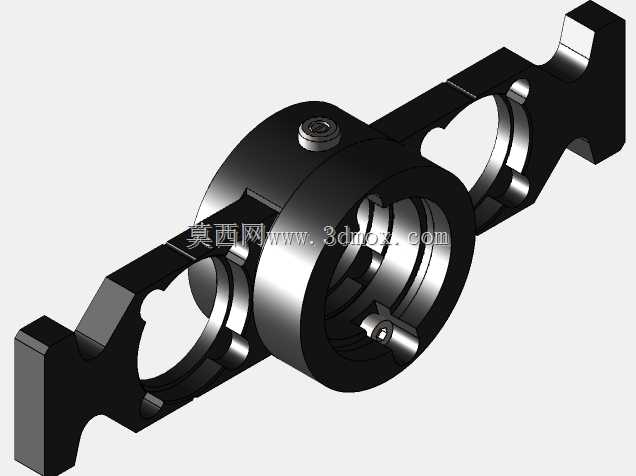

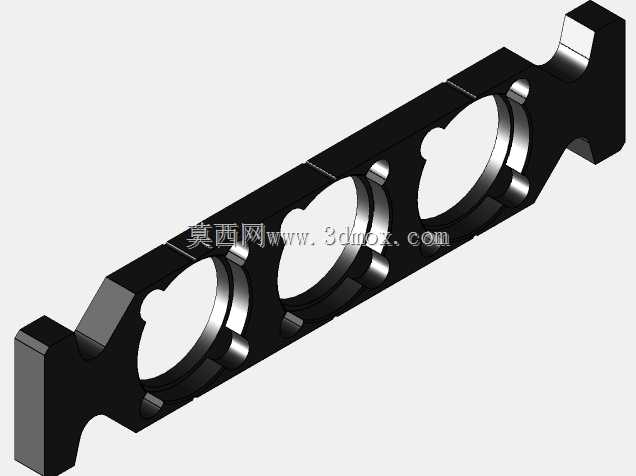

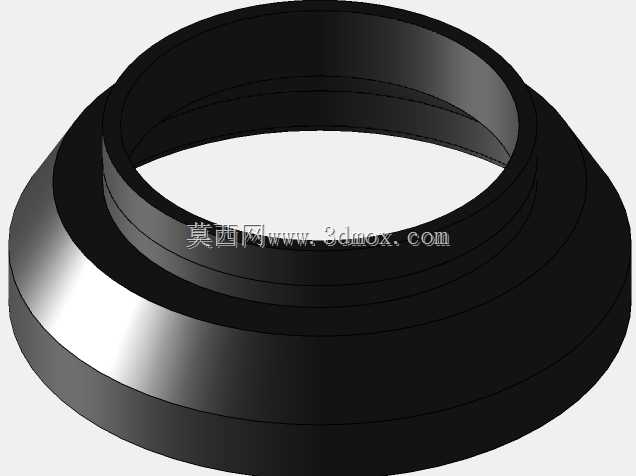

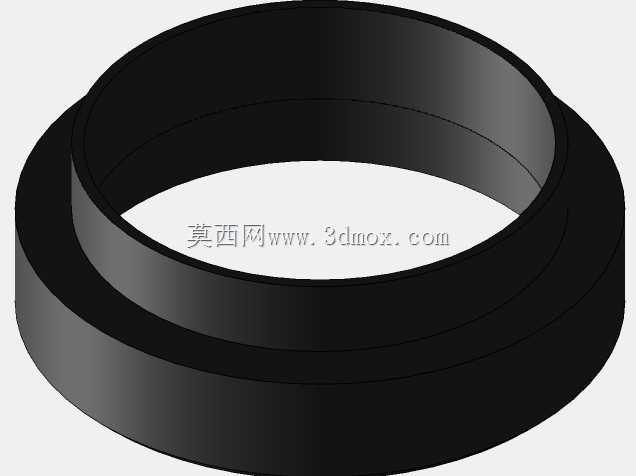

　　安装边界方面，整套组件的所有接口都遵循光学行业通用的英寸标准镜筒接口尺寸，单个六面转接块的外接圆直径不超过60mm，侧装固定座的安装孔位间距匹配30mm标准光学平板的螺纹孔网格，不需要额外做转接板就能直接固定在常规光学平台上，同轴镜筒的内径匹配1英寸标准光学镜片的安装尺寸，也可以通过配套的转接环适配更小直径的镜片，所有零件的边缘都做了倒角处理，没有尖锐毛刺，调试操作时不会划伤操作人员或者光学镜片表面。

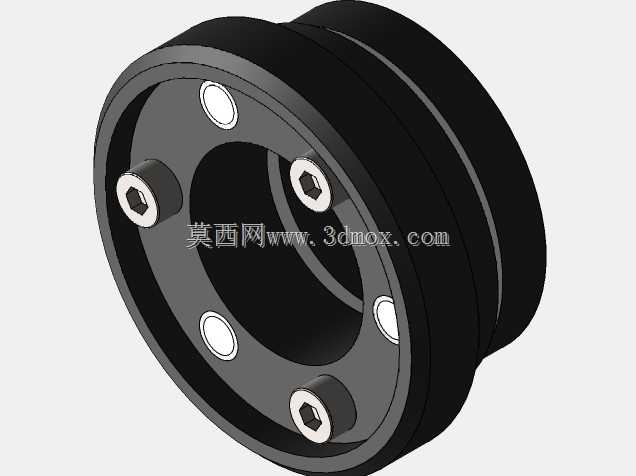

　　不同零件之间的衔接采用止口定位结构，两个零件对接时止口的配合间隙控制在0.01mm以内，拧紧固定螺丝后不会出现对接面错位的问题，整套组件组装完成后，整体光轴的同轴度可以保证在0.03mm以内，满足高精度光学检测、激光传输的光路精度要求，零件的材质全部采用表面阳极氧化处理的铝合金，在保证结构强度的同时不会产生杂光反射，黑色氧化层可以吸收光路内部的漫反射光线，减少杂光对成像质量或者激光功率检测的干扰。

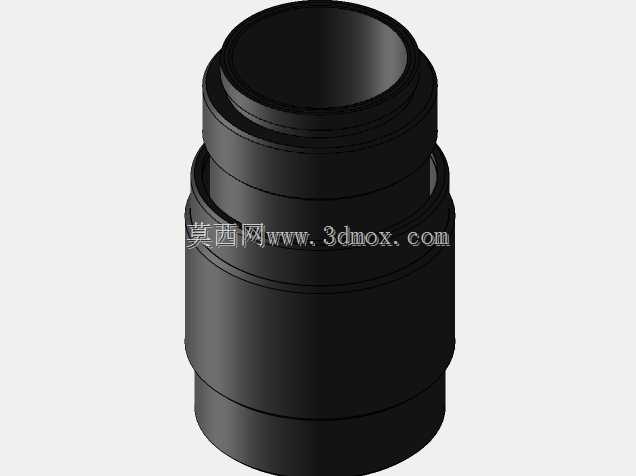

　　在实际设备集成场景中，这套组件既可以单独作为实验台的临时光路搭建零件，也可以集成到量产的光学检测设备内部作为固定光路结构，相比一体化加工的镜筒结构，模块化的设计可以根据实际光路长度自由增减镜筒节数，不需要重新加工整个镜筒零件，大幅缩短了光学设备的研发迭代周期，当光路设计需要调整时，只需要更换对应的转接块或者支架角度就能完成光路重构，零件的互换性强，同规格的零件可以直接替换，不需要额外做配磨或者适配调整。
