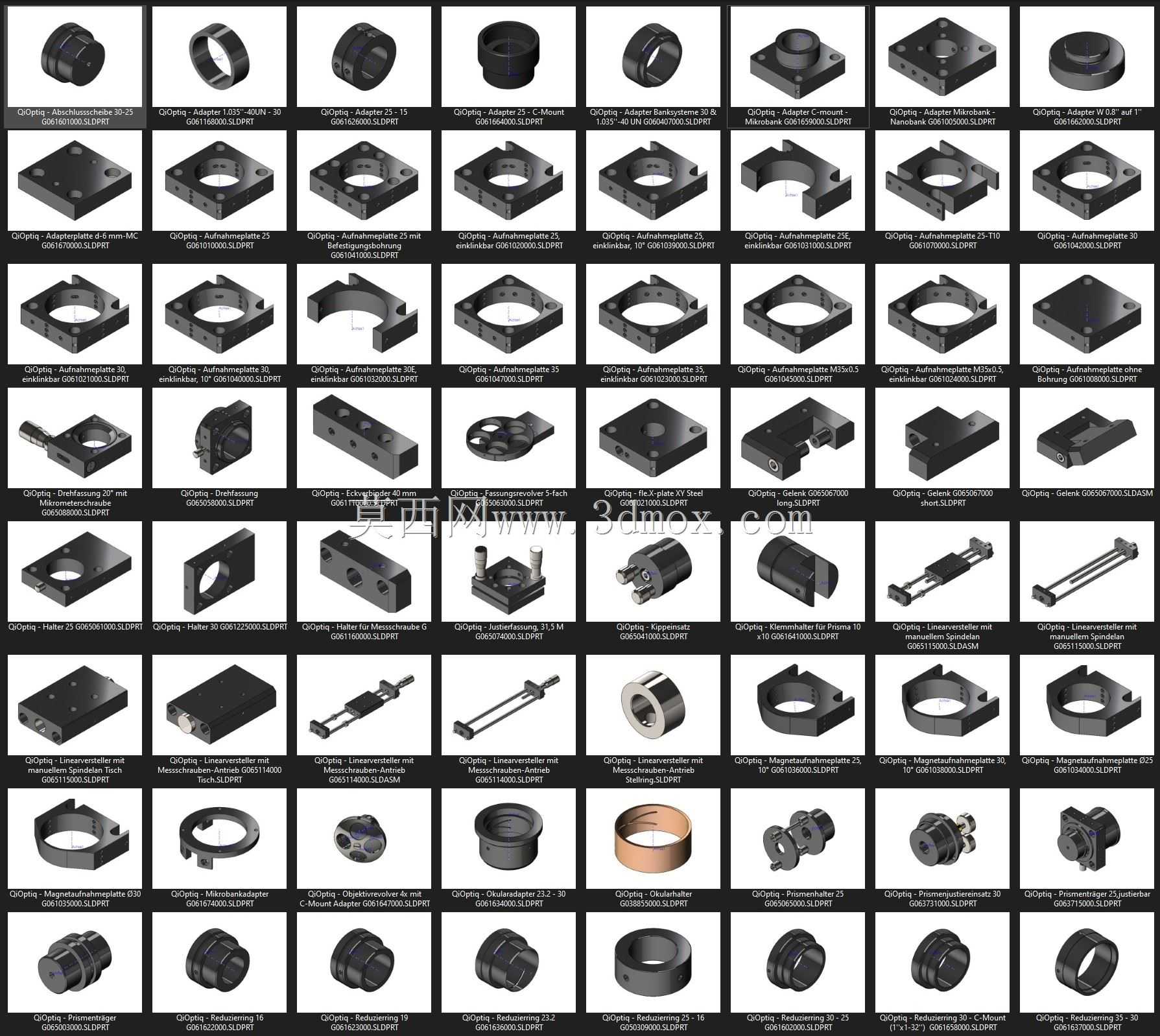

QiOptiq-LINOS光学系统精密安装组件

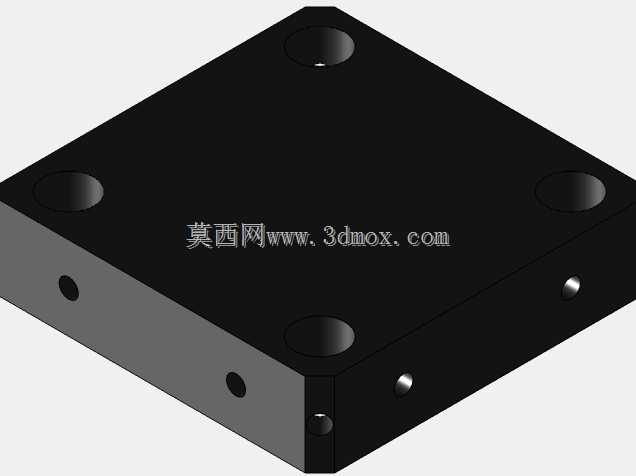

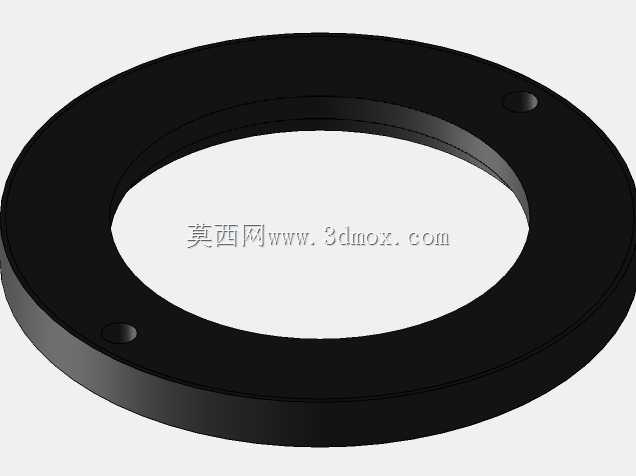

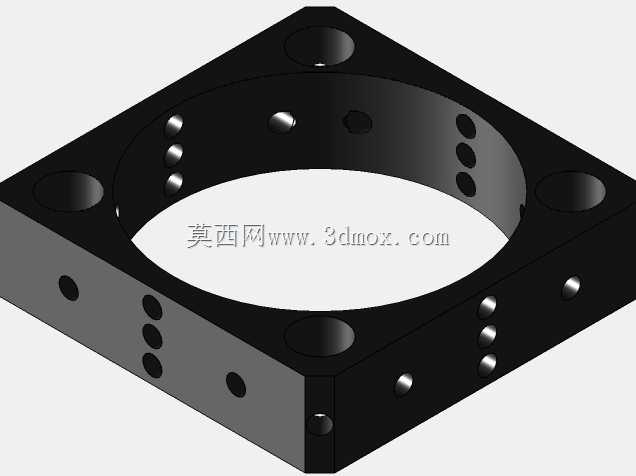

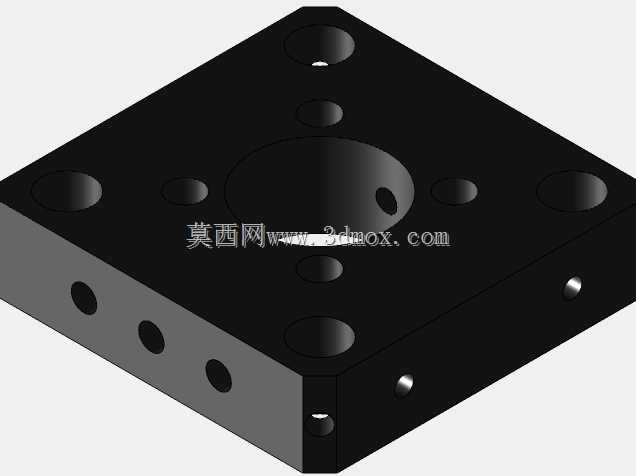

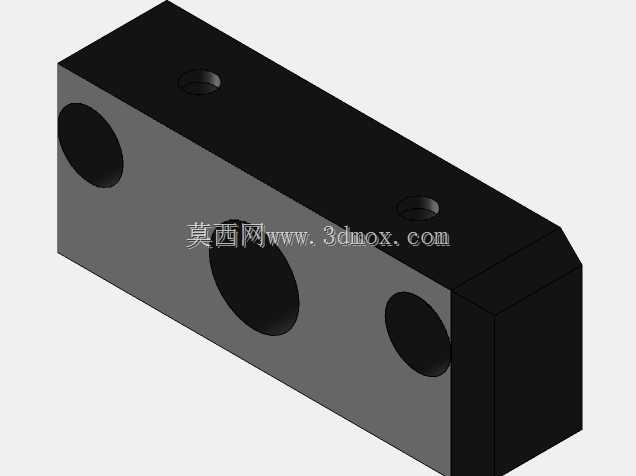

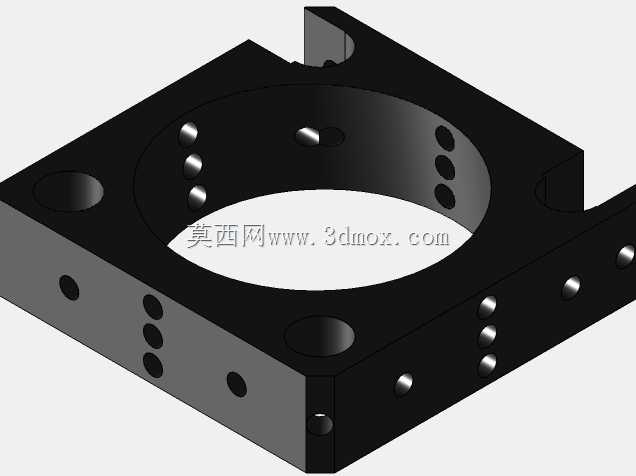

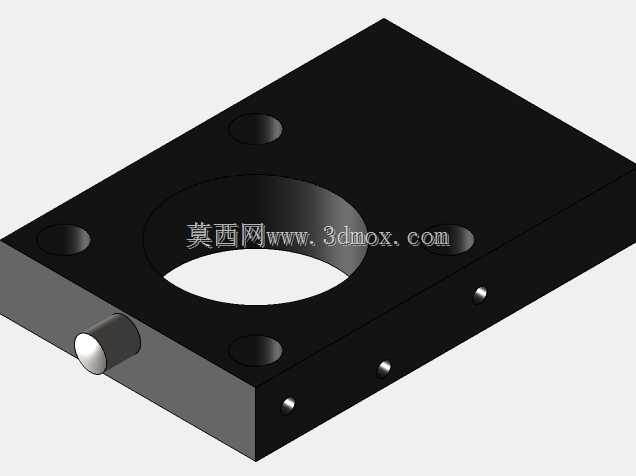

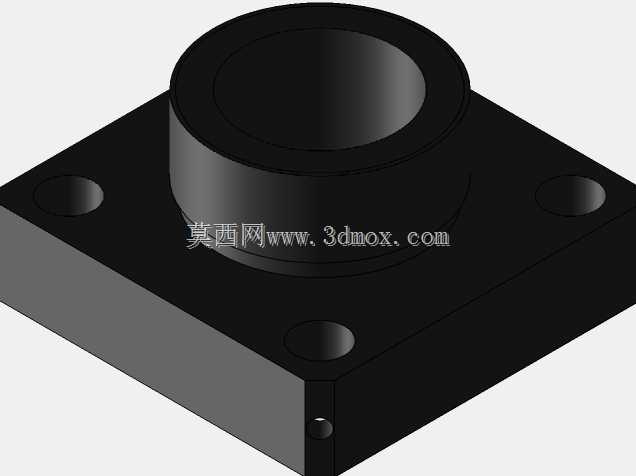

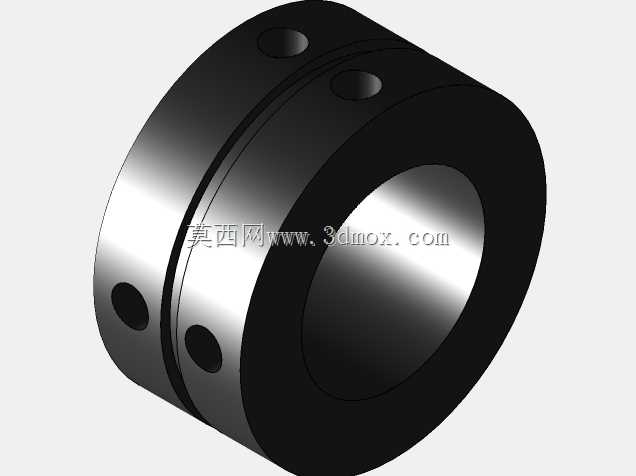

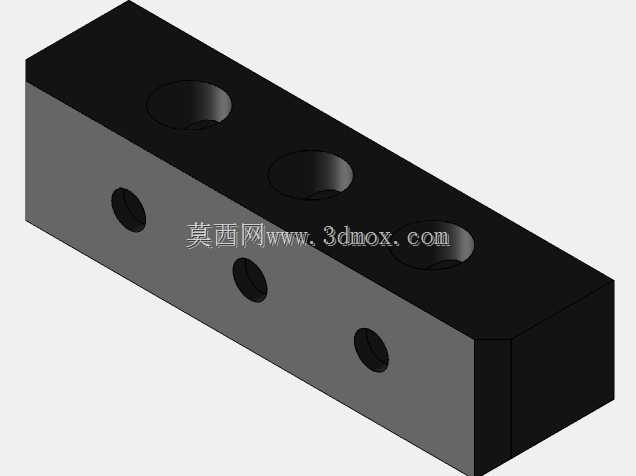

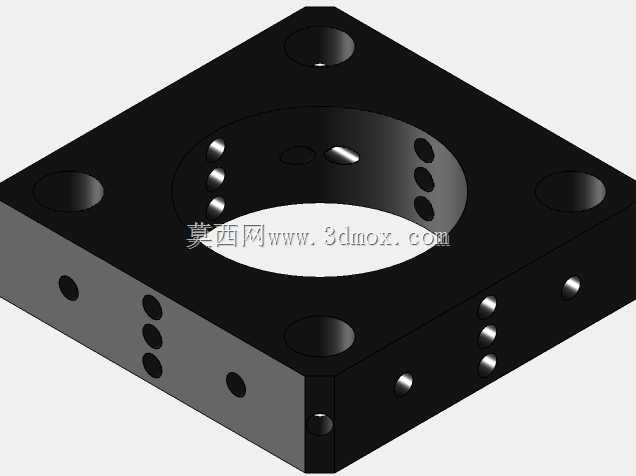

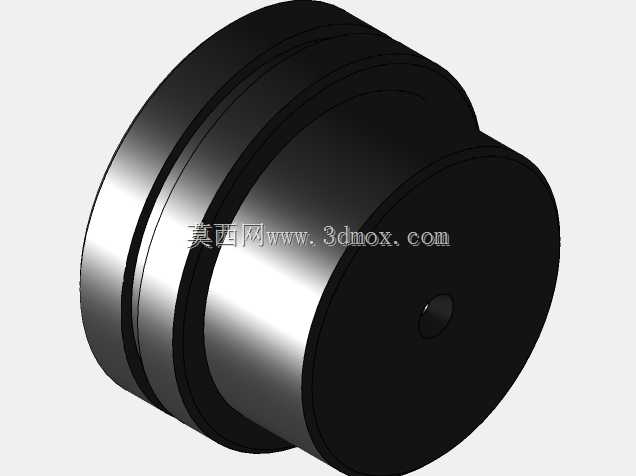

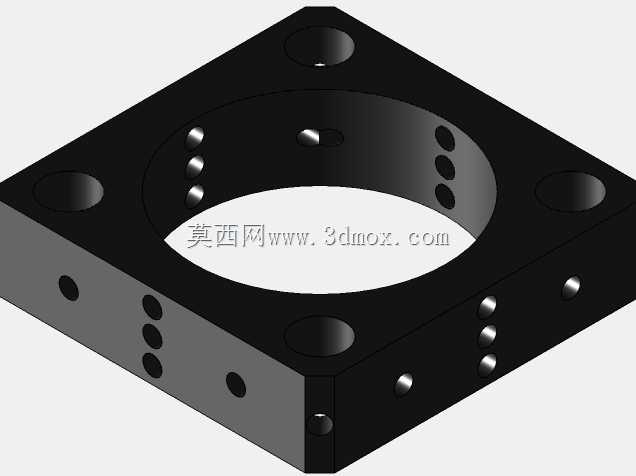

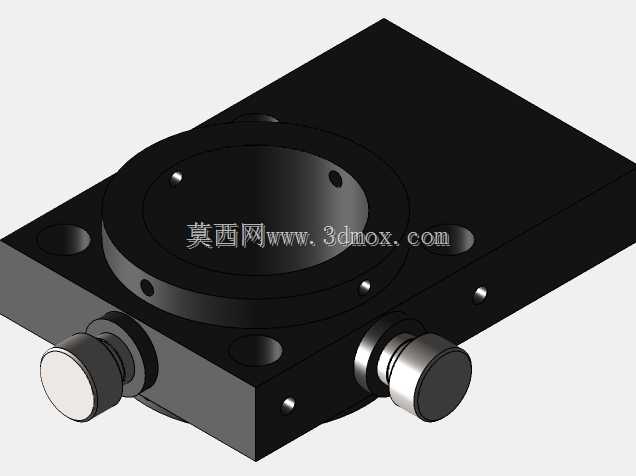

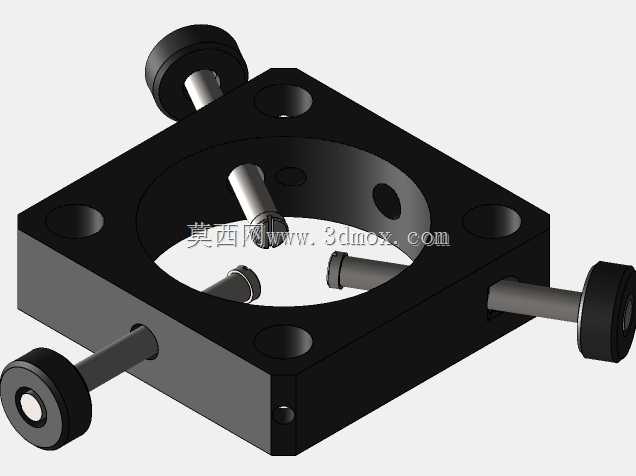

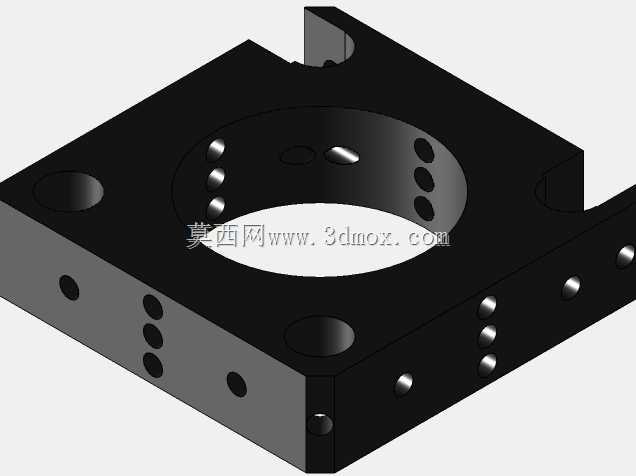

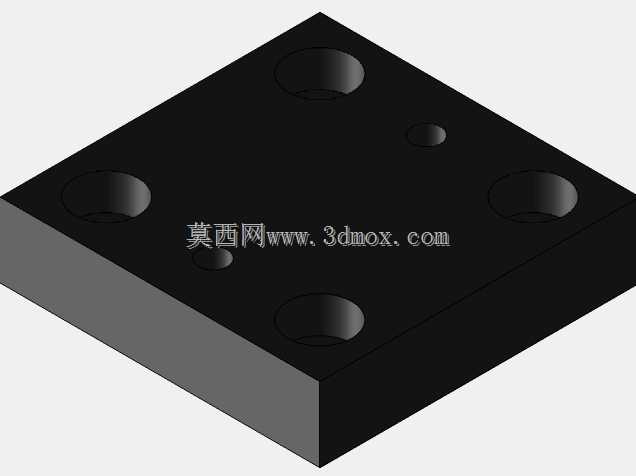

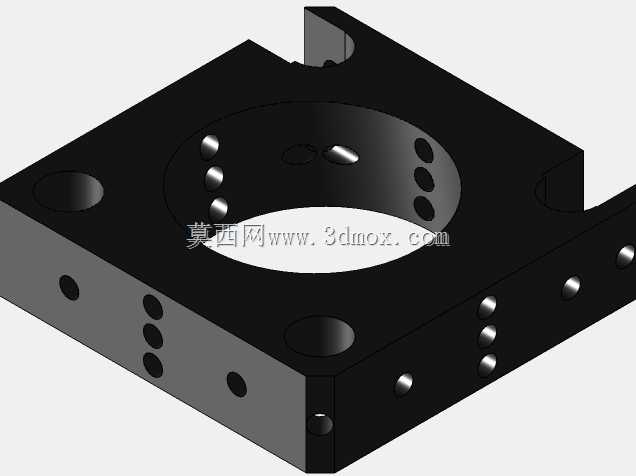

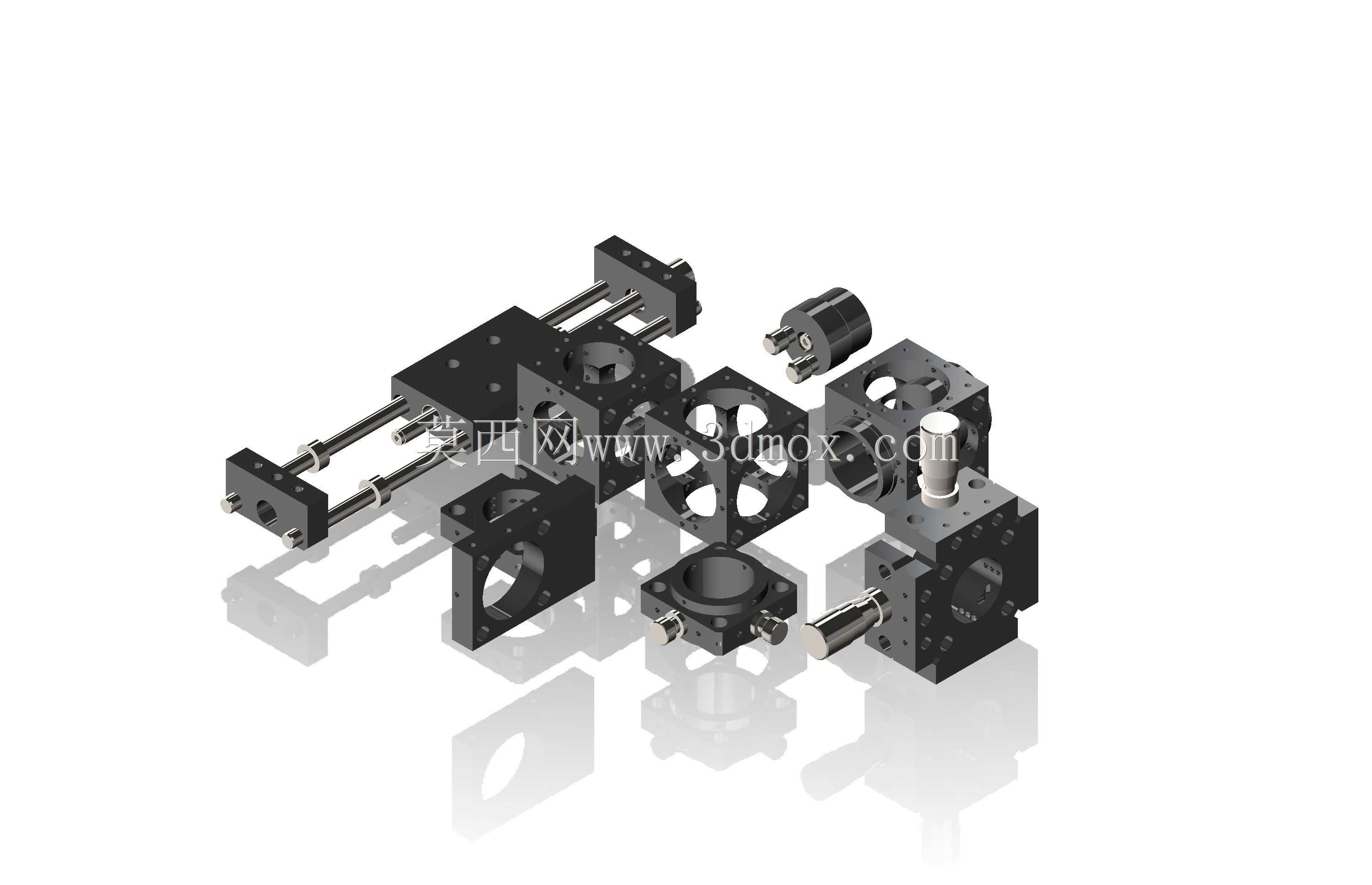

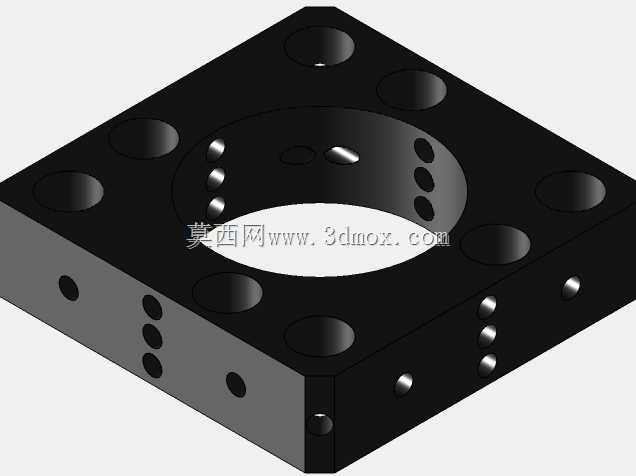

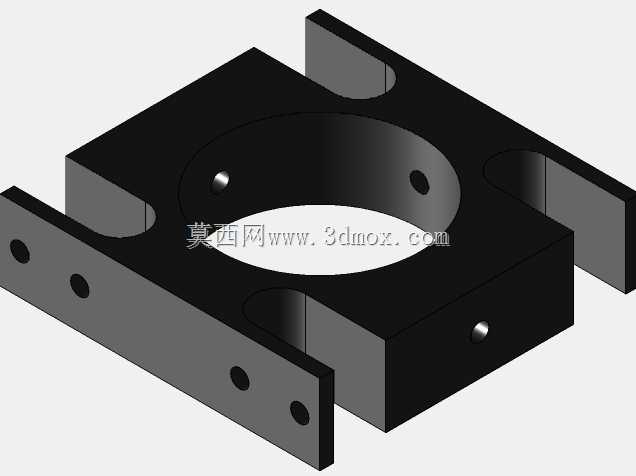

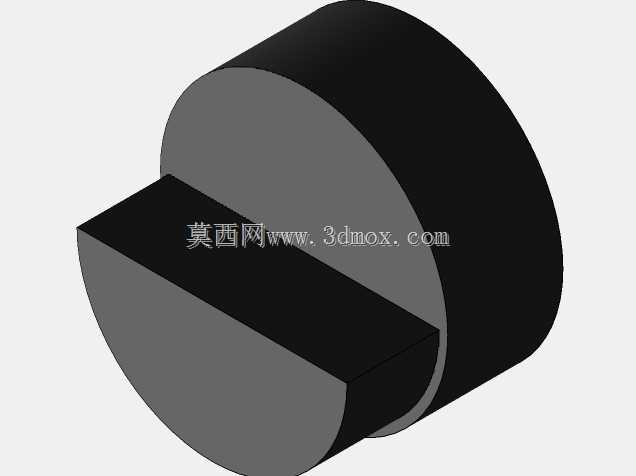

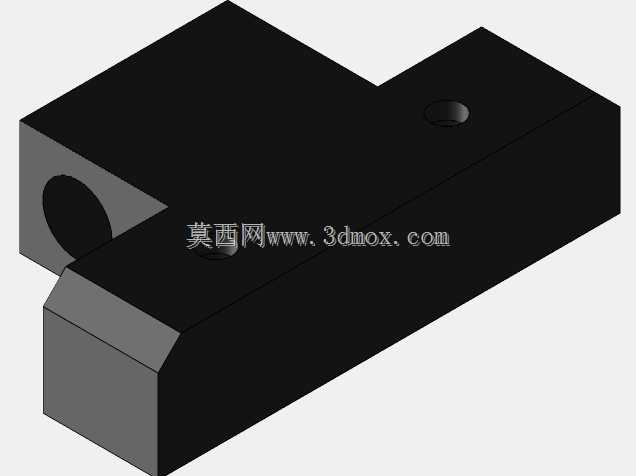

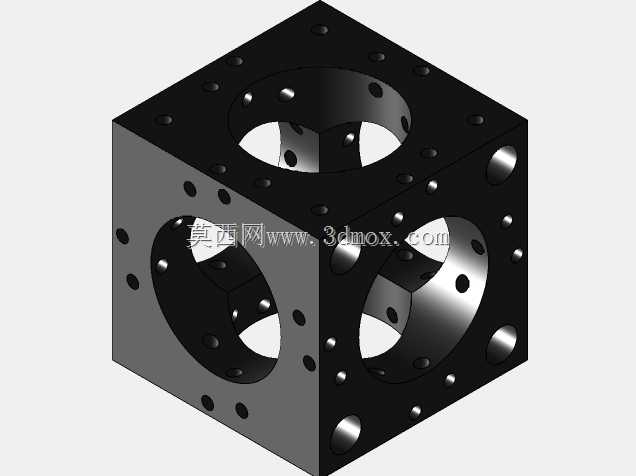

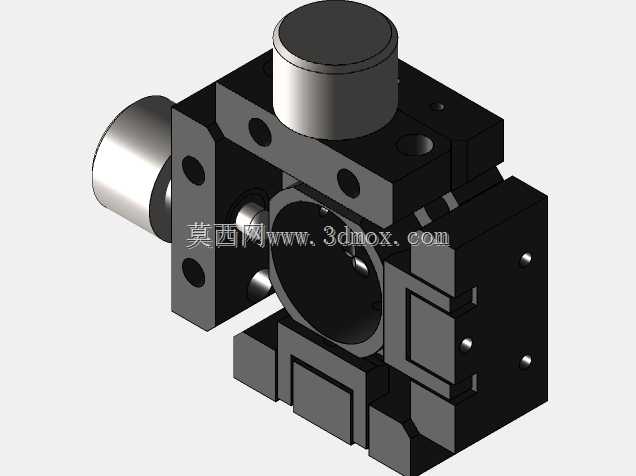

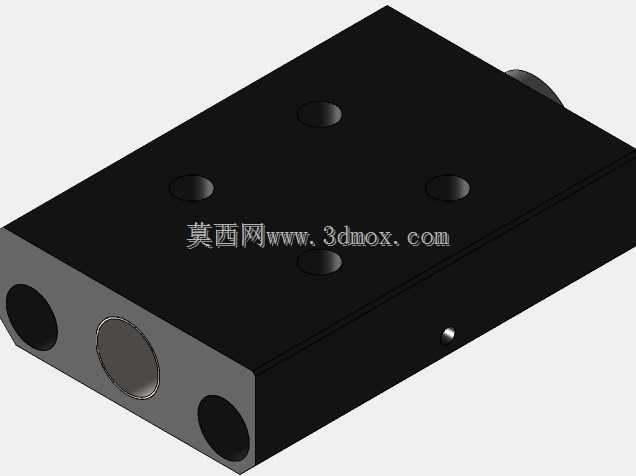

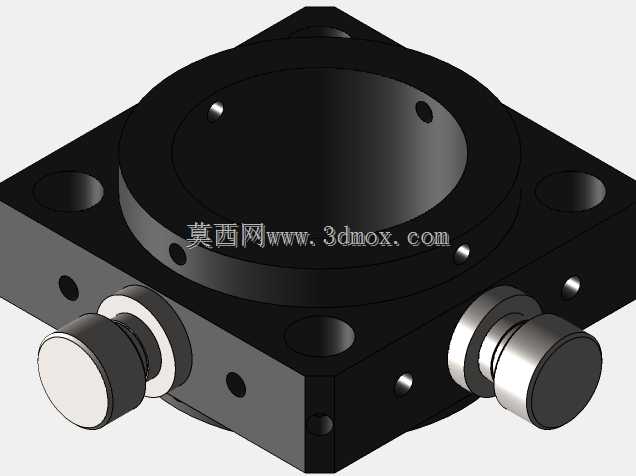

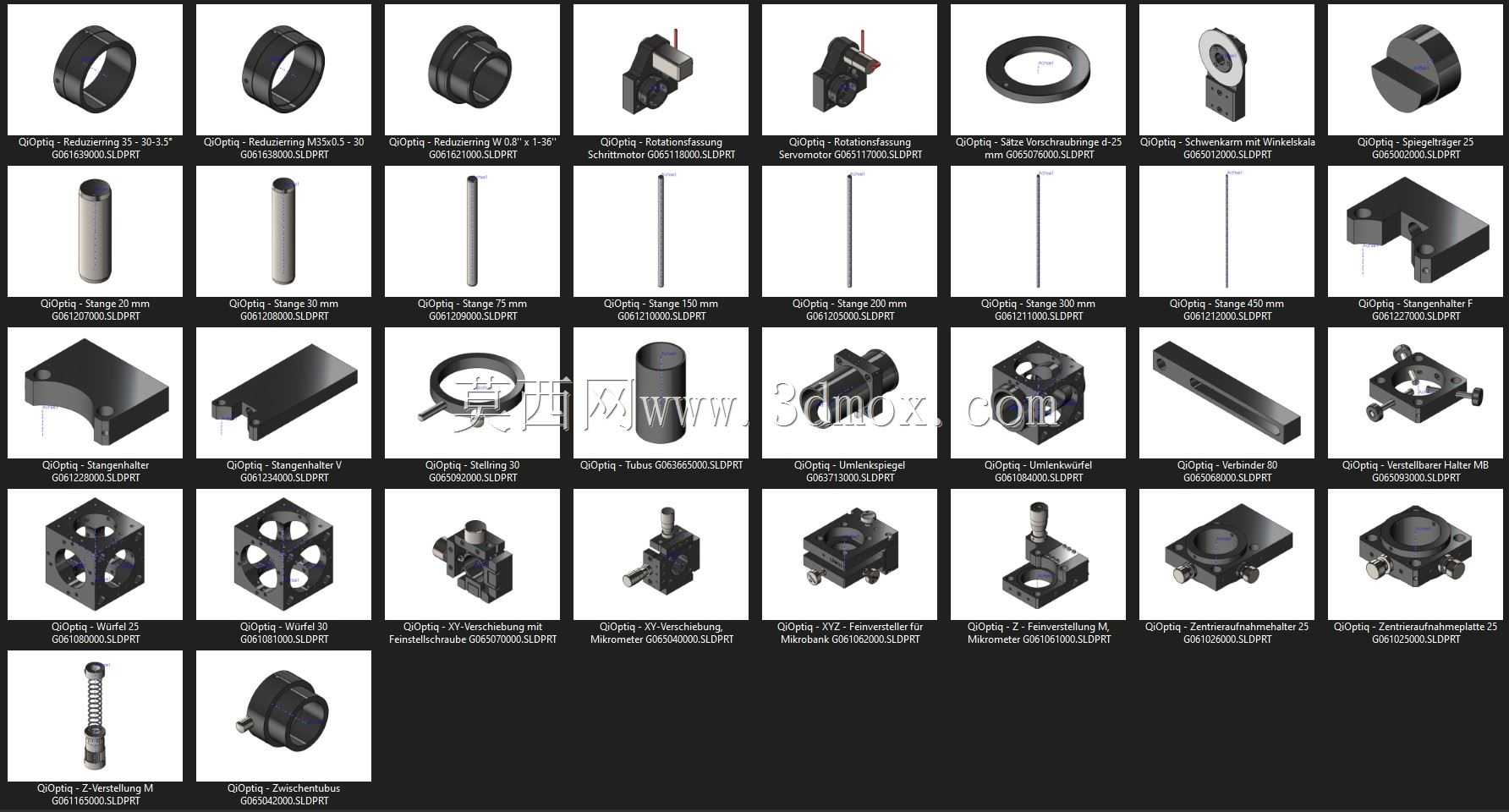

　　这套光机安装组件主要面向实验室光学搭建、工业光学检测设备、激光加工系统的光路装配场景，覆盖从光学镜片固定、光路转向调整到光机模块转接的全流程安装需求，所有零件的接口尺寸均匹配QiOptiq-LINOS系列光学平台的安装孔位标准，可直接与同系列的光学调整架、镜筒、光阑等部件无缝拼接，无需额外做转接加工。从零件构型来看，整套组件包含多类不同功能的安装结构：方形安装底座类零件统一采用标准孔距的沉头安装孔，孔位公差控制在±0.02mm范围内，安装面做了平面度处理，装配后可保证与光学平台基准面的平行度误差小于0.01mm，避免光路装调后出现基准偏移；环形固定类零件包含开口型锁紧环、台阶式镜座、C型夹持架三类结构，

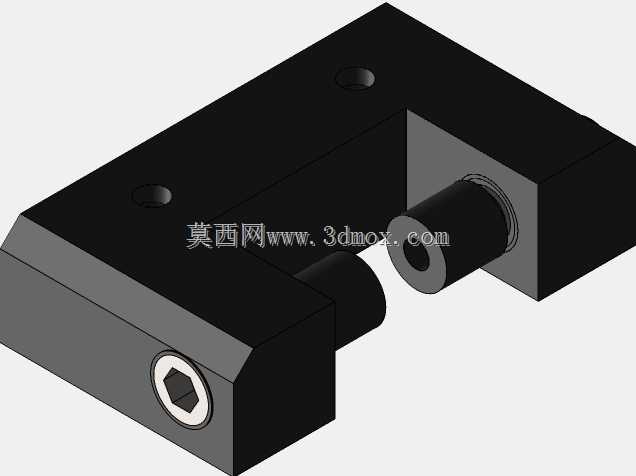

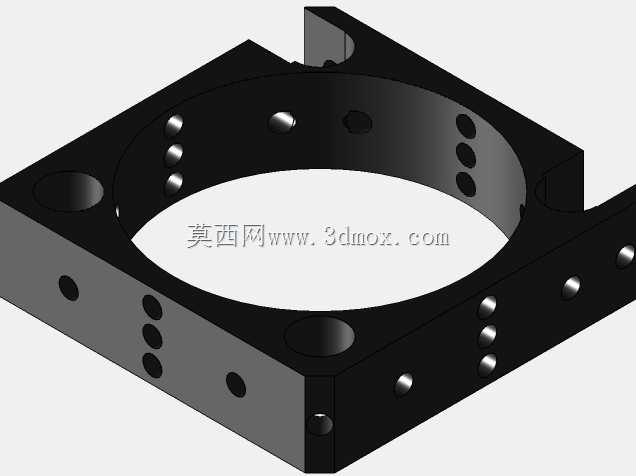

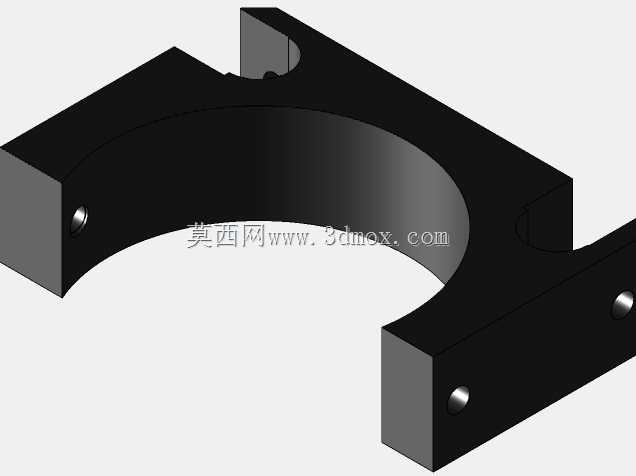

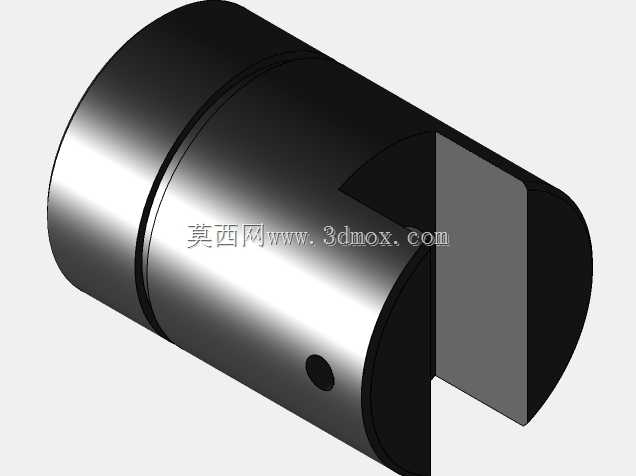

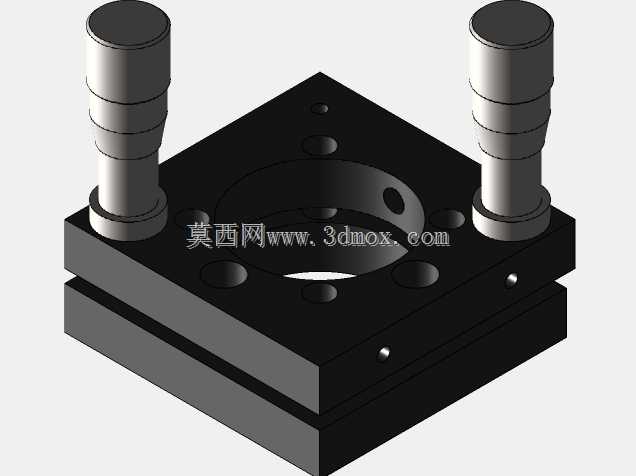

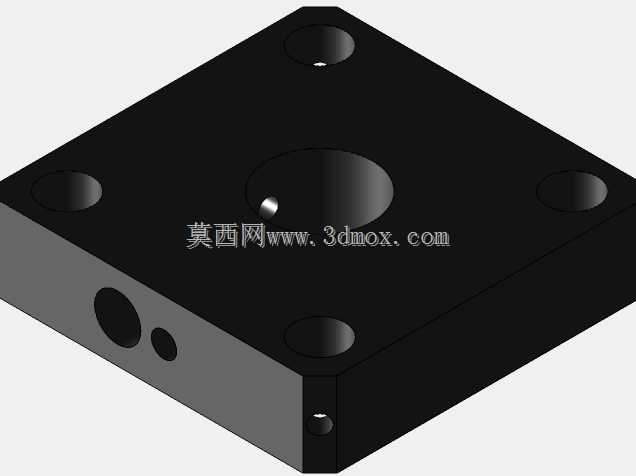

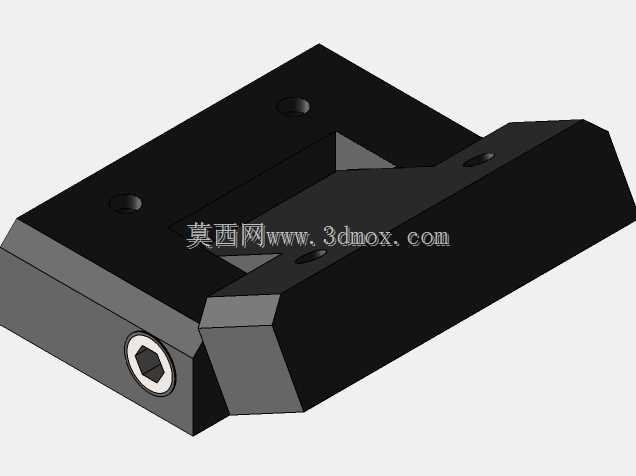

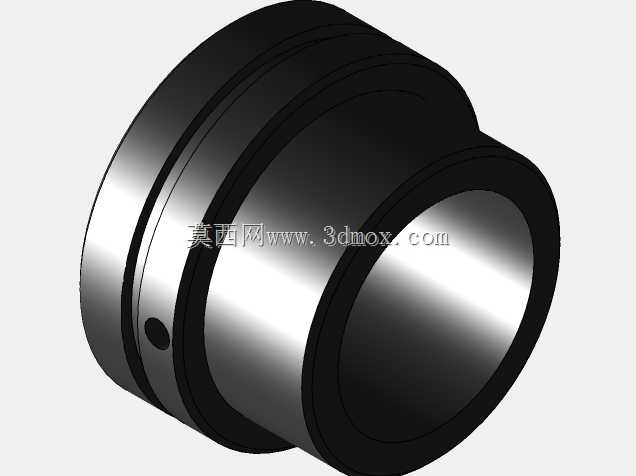

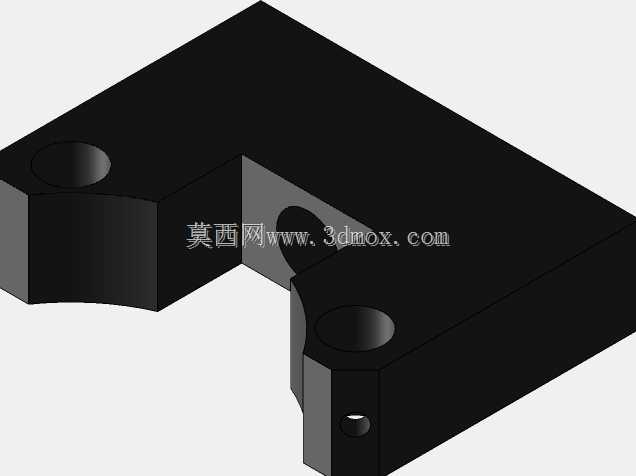

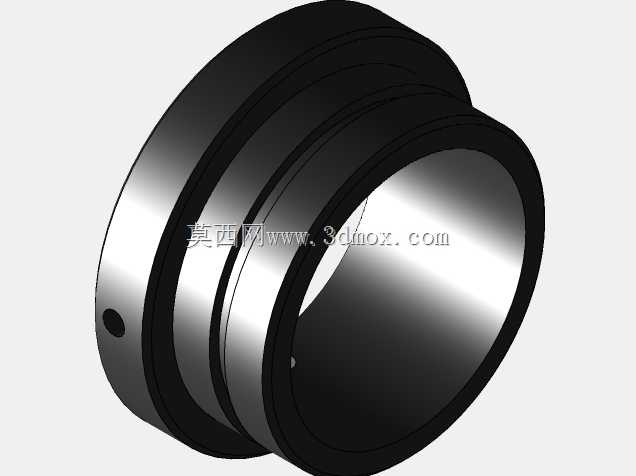

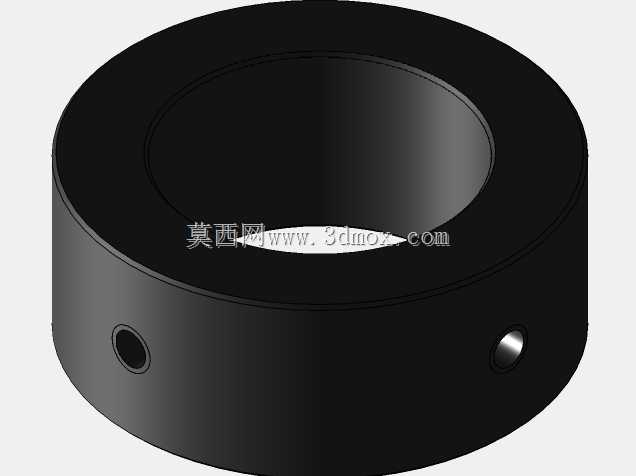

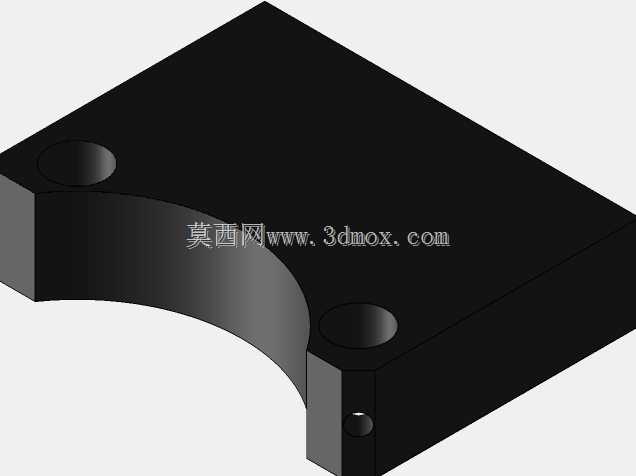

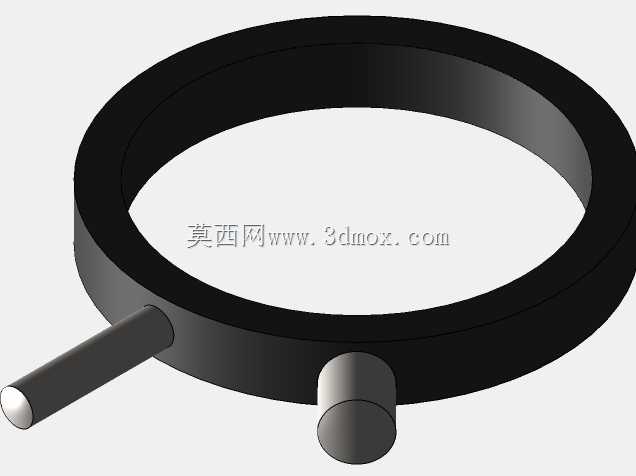

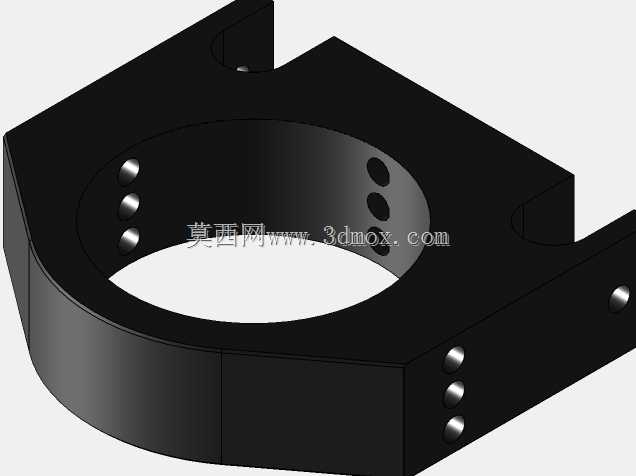

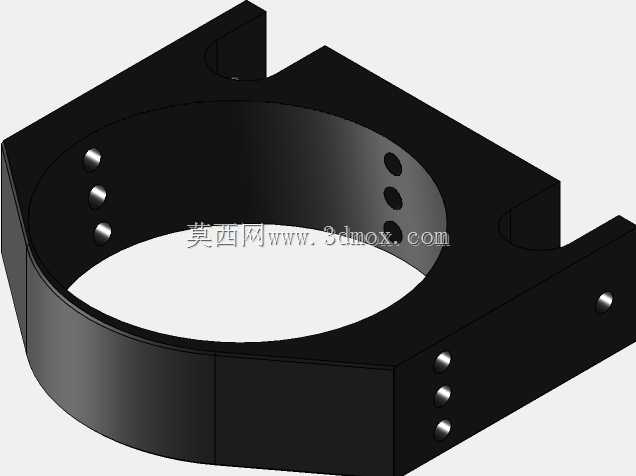

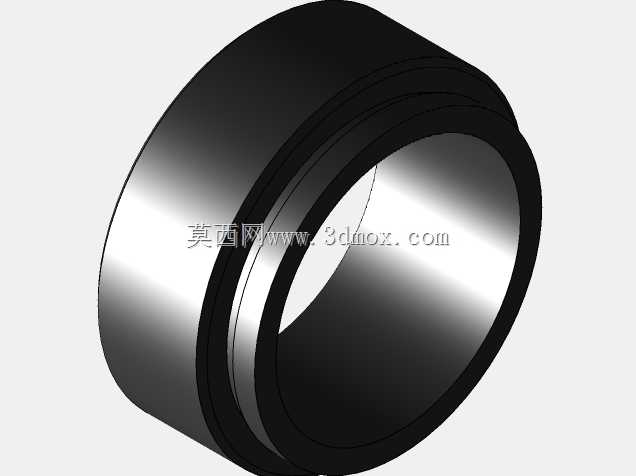

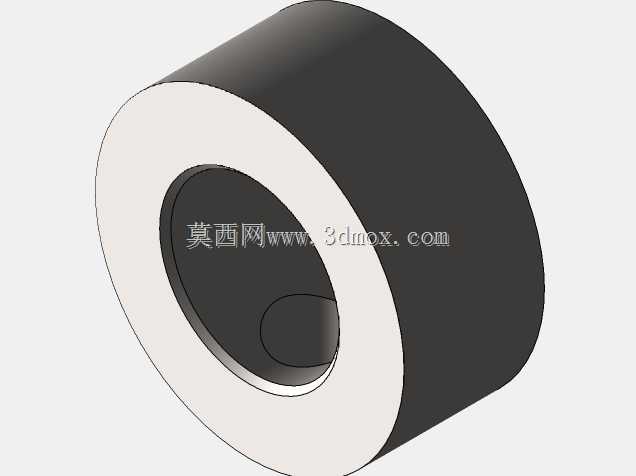

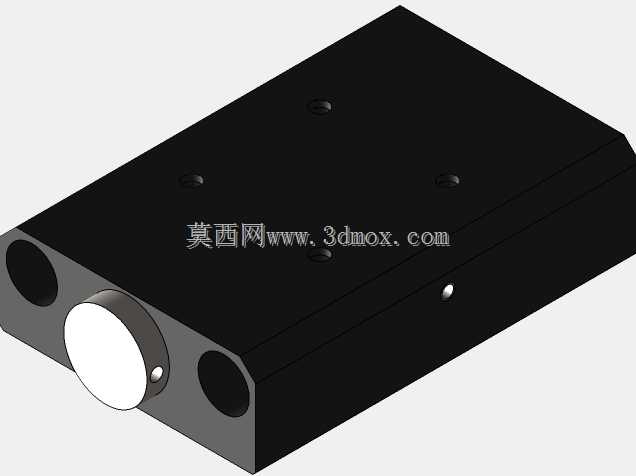

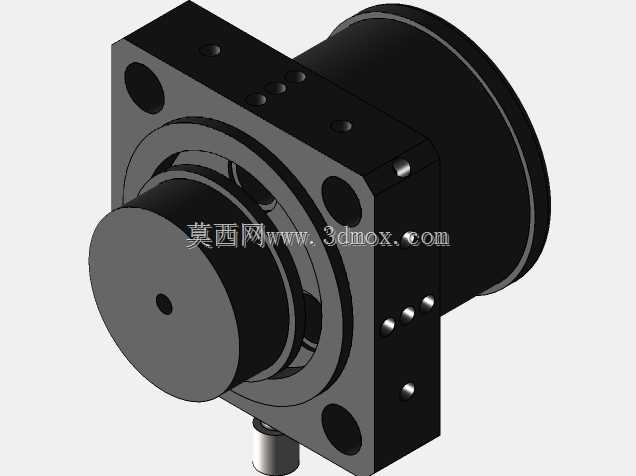

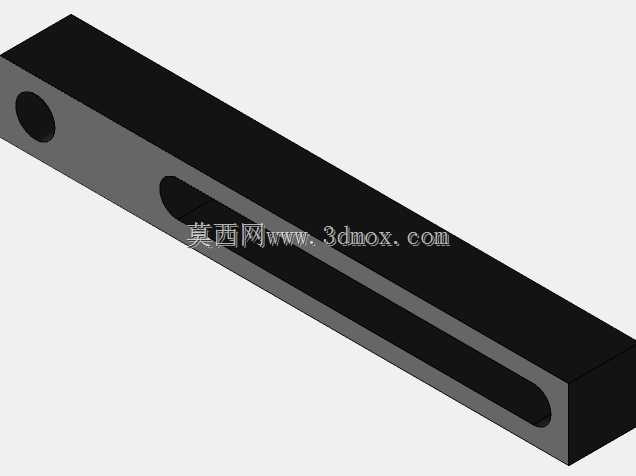

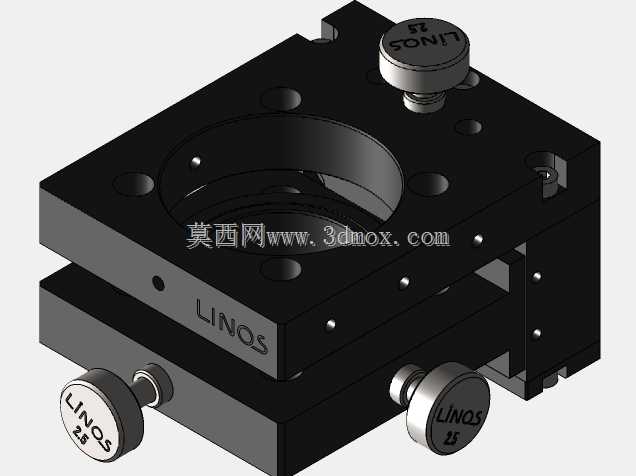

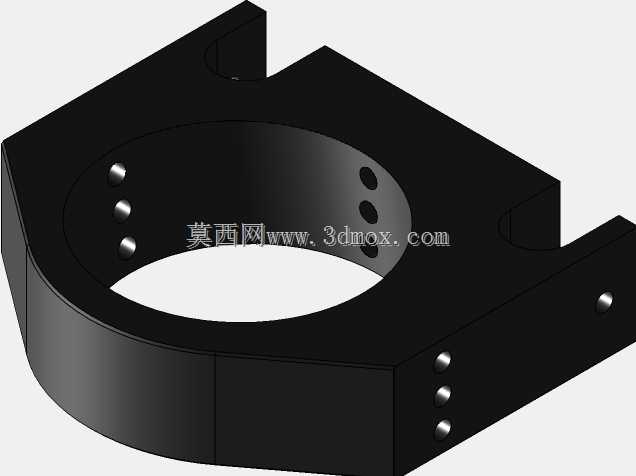

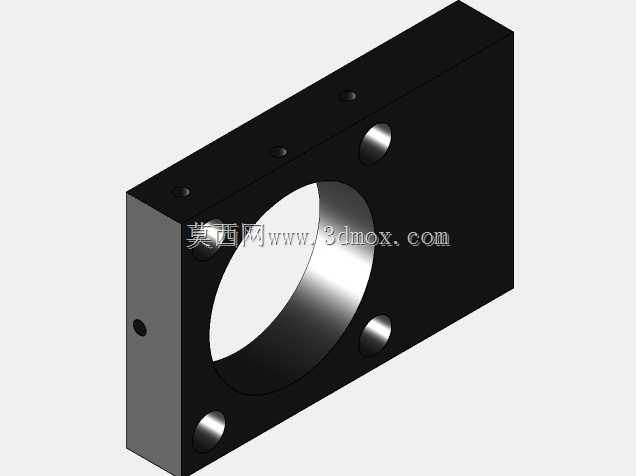

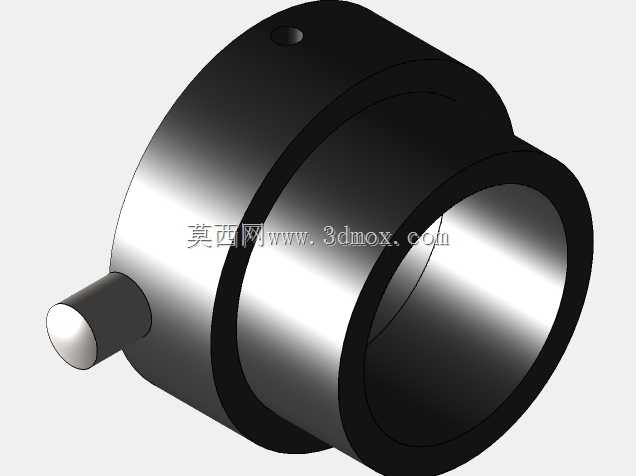

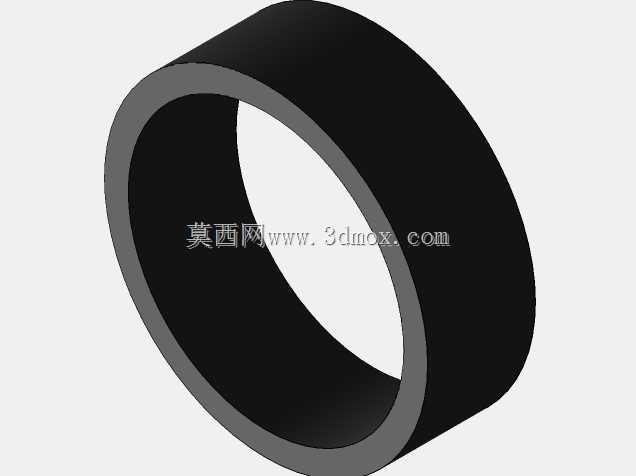

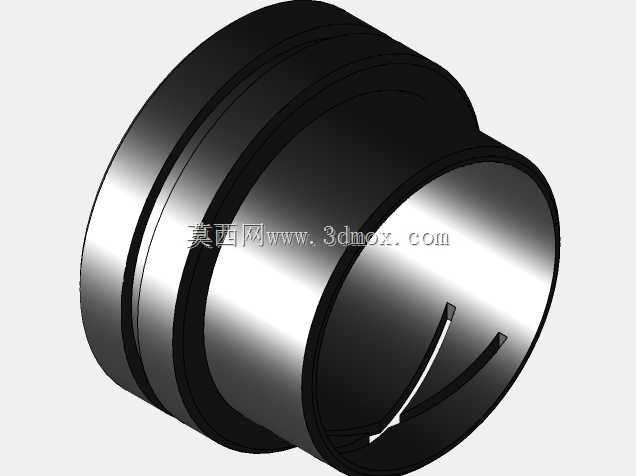

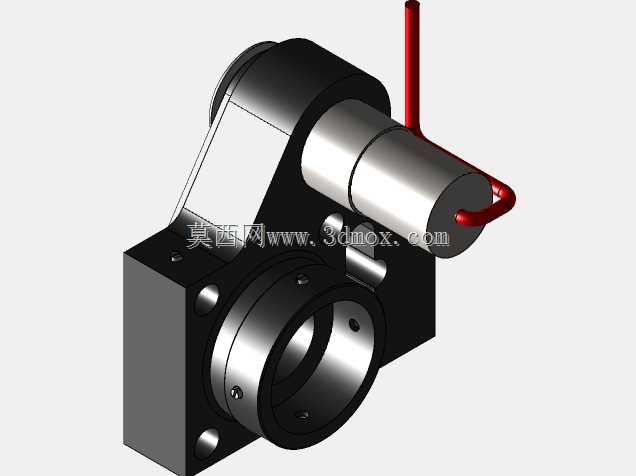

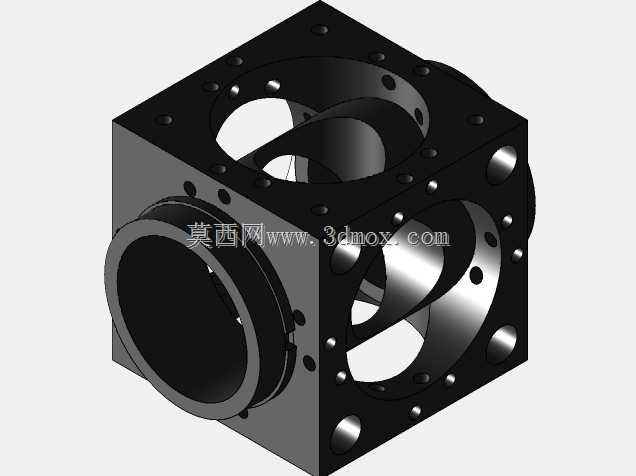

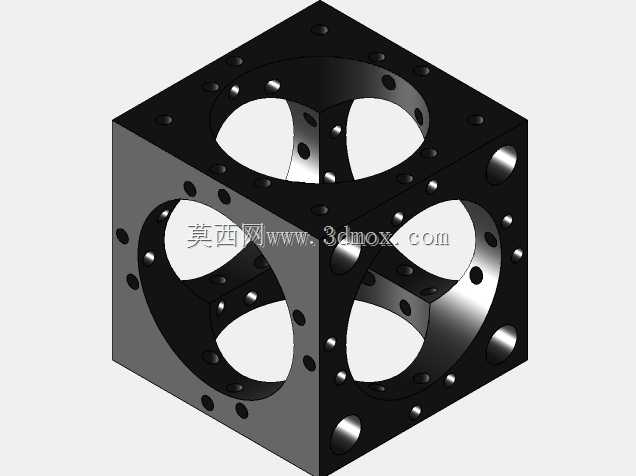

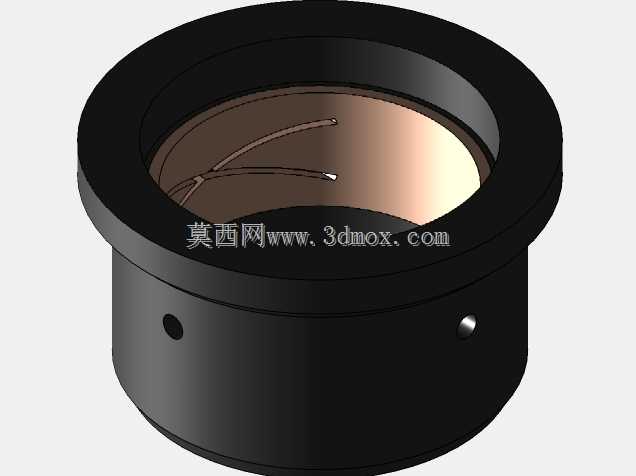

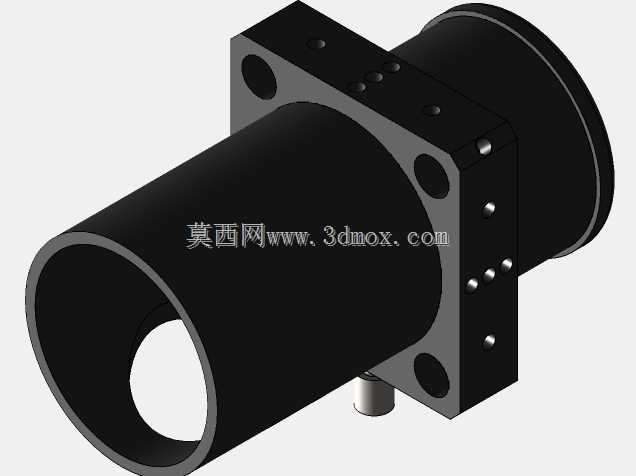

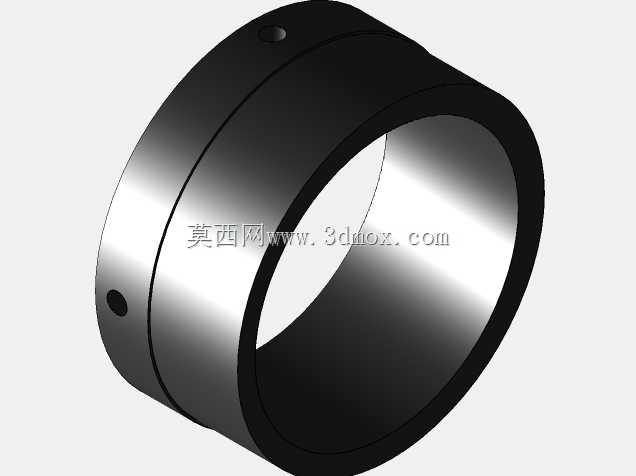

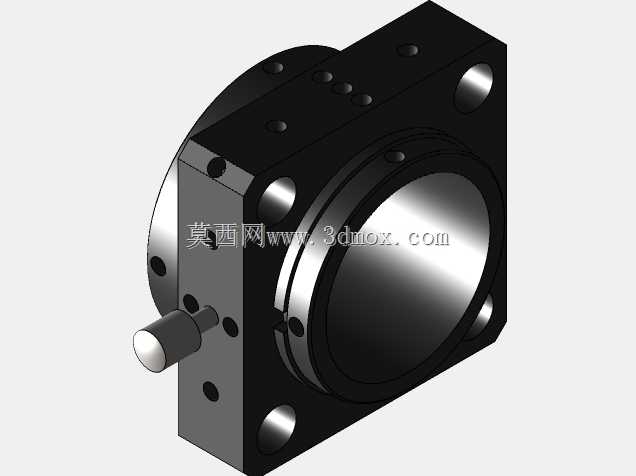

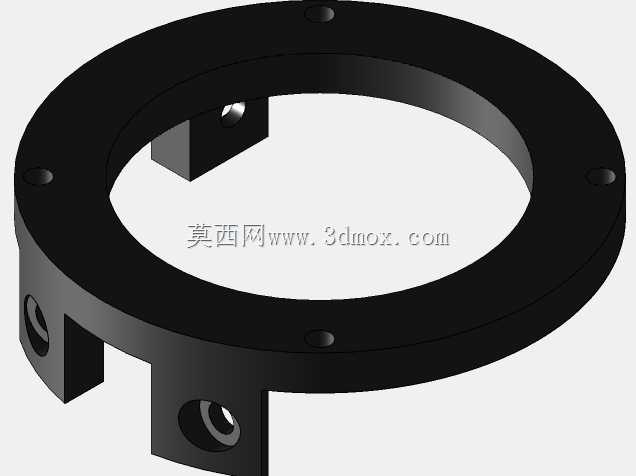

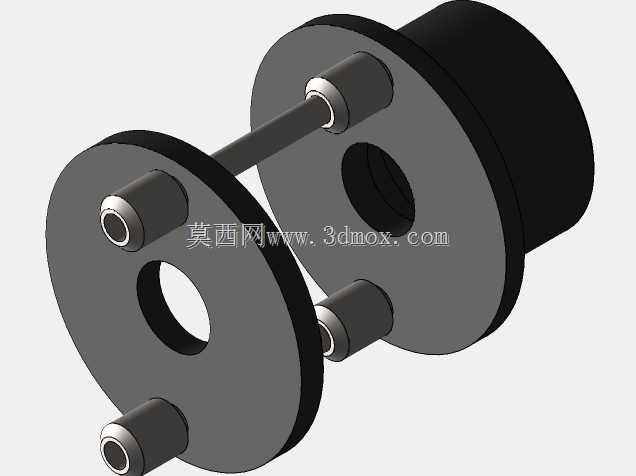

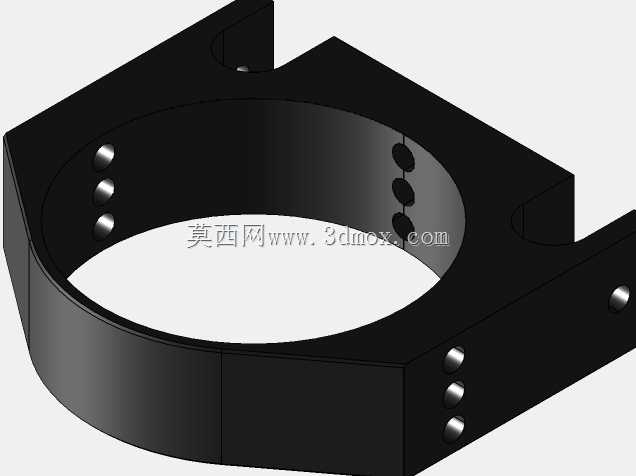

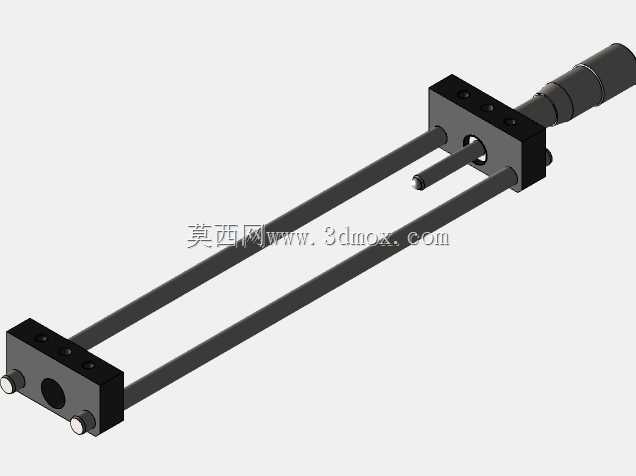

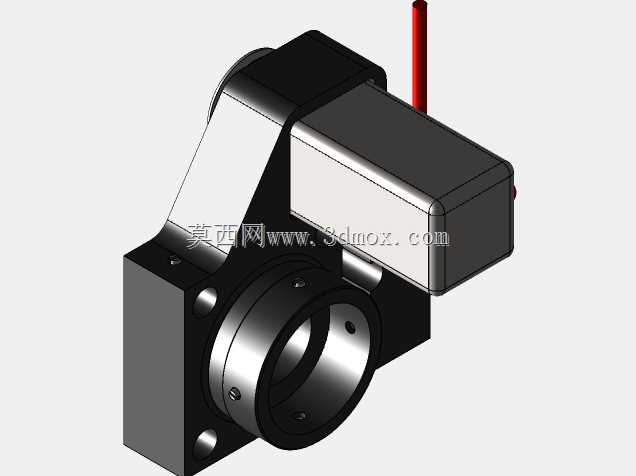

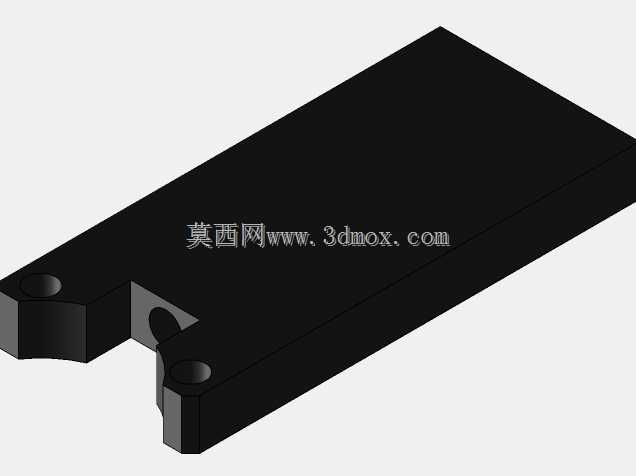

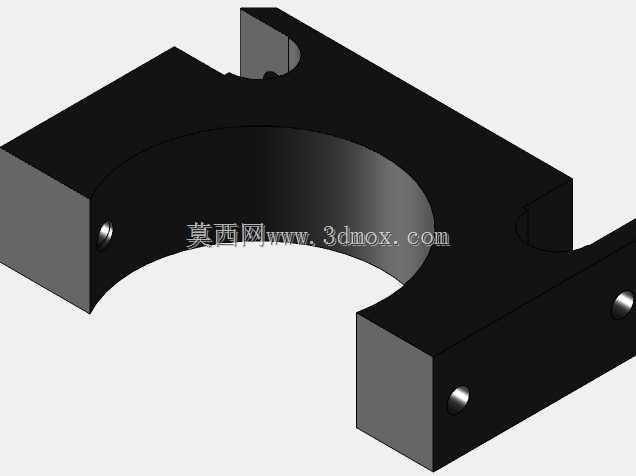

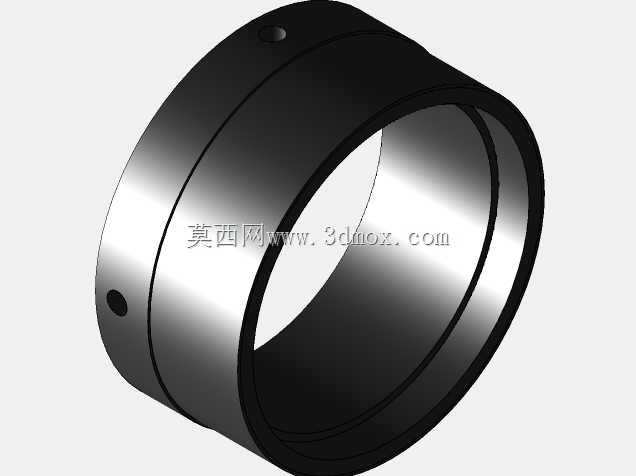

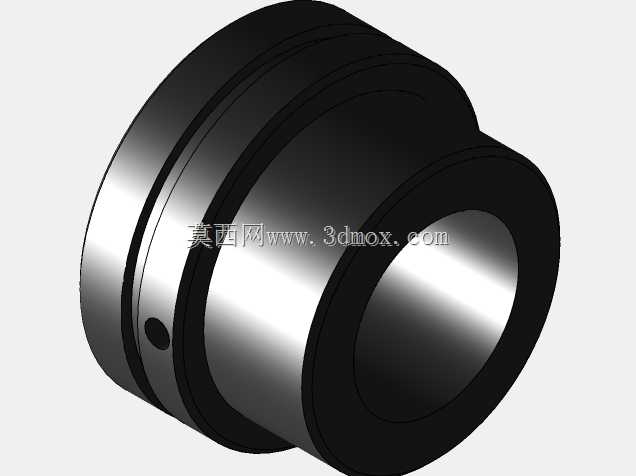

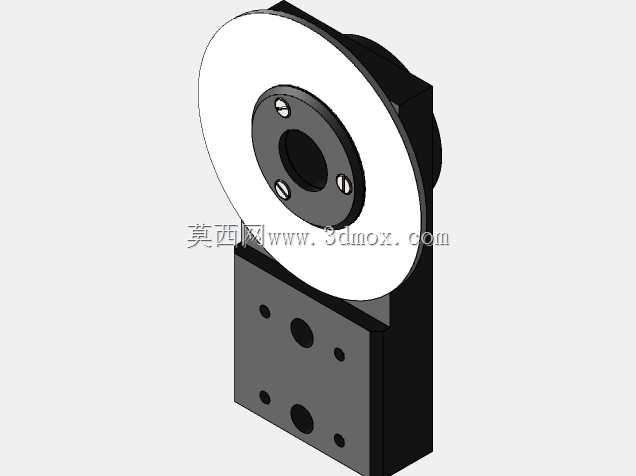

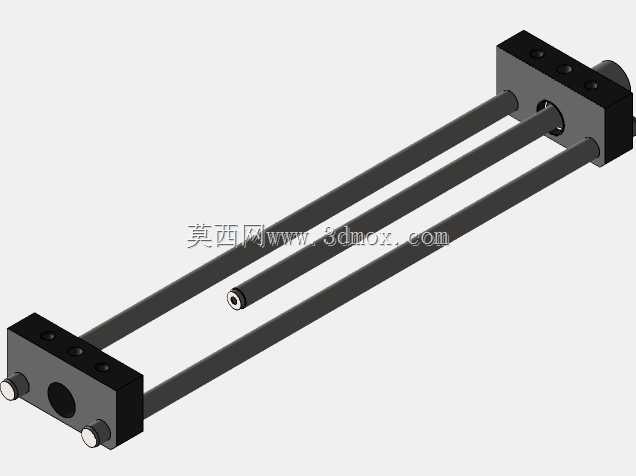

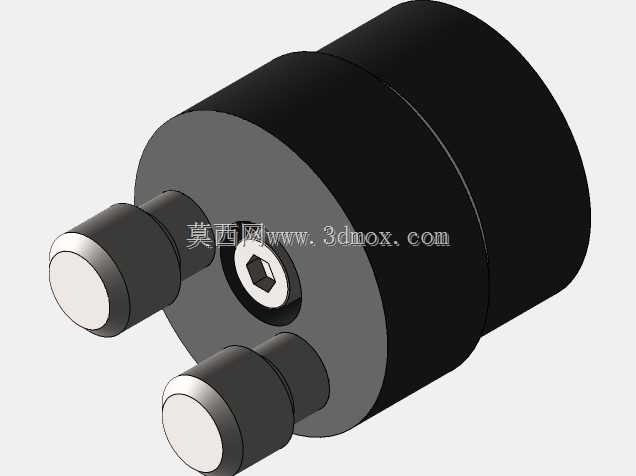

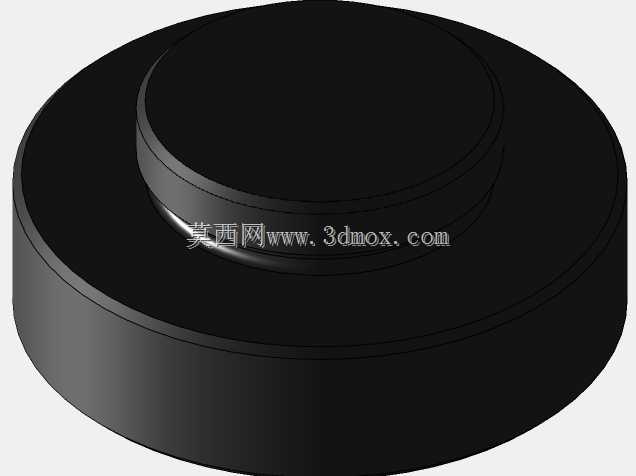

　　开口锁紧环采用侧面顶丝锁紧结构，可适配不同外径的镜筒、光学棒镜，锁紧后无径向窜动，台阶式镜座预留了标准镜片安装槽，槽壁做了倒角处理，装配光学镜片时不会刮伤镜片镀膜，C型夹持架可直接卡装在直径12mm、20mm、25mm的标准光学支杆上，调整位置后通过侧面锁紧螺钉固定，可实现光路高度的快速调整；长条型调整座类零件带有长条形调节槽，可沿光轴方向做±15mm的位置微调，调节到位后通过槽内的T型螺栓锁紧，适合需要做轴向位置校准的光学元件安装；还有一类转接板零件，一面匹配光学平台的标准孔距，另一面带有不同规格的螺纹孔、定位销孔，可将非标准接口的光学模块、相机、光源等部件固定到标准光学平台上，减少定制转接件的加工成本。

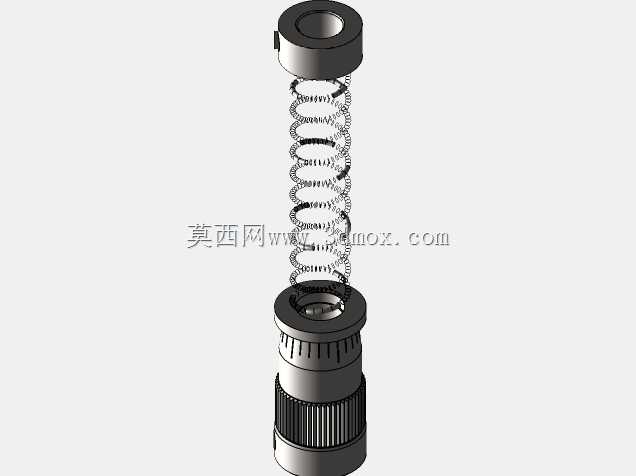

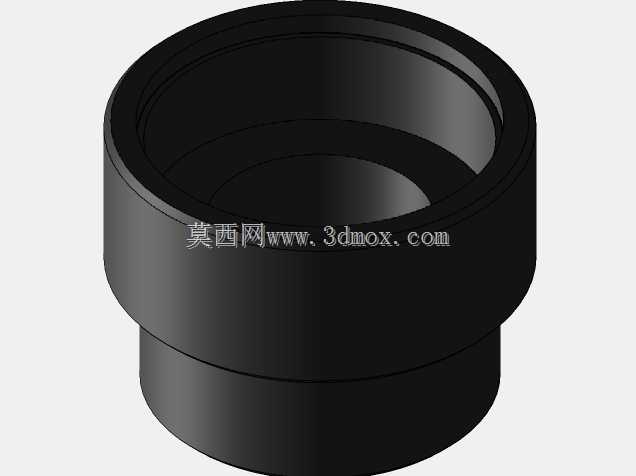

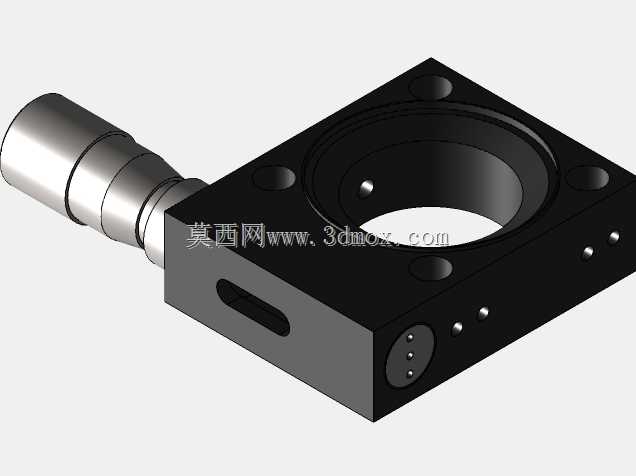

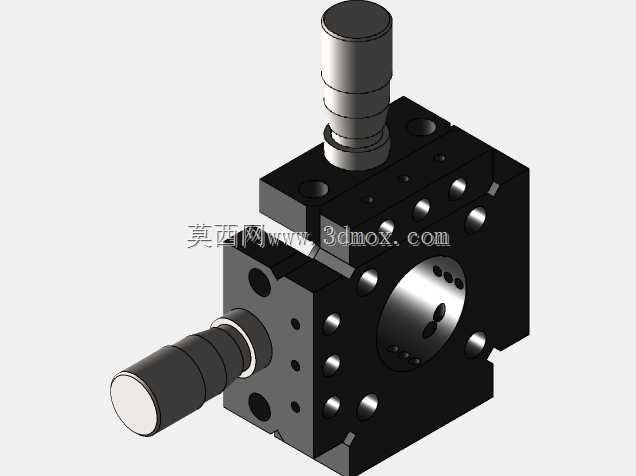

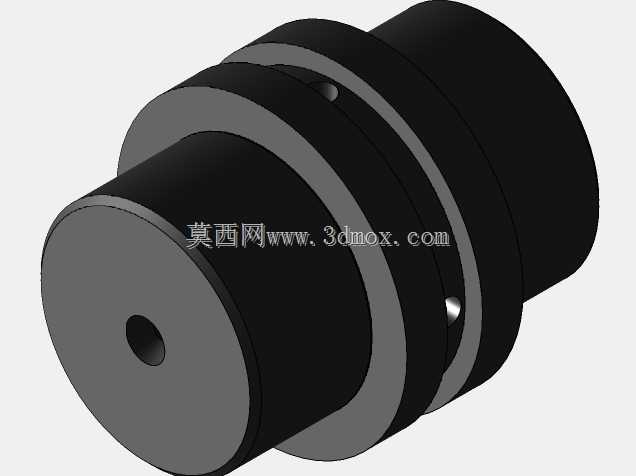

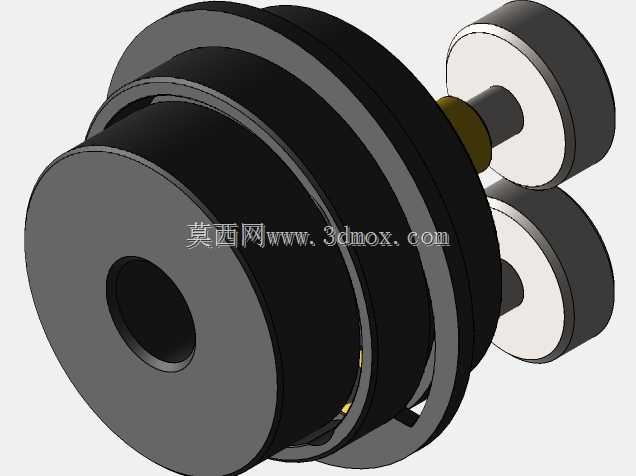

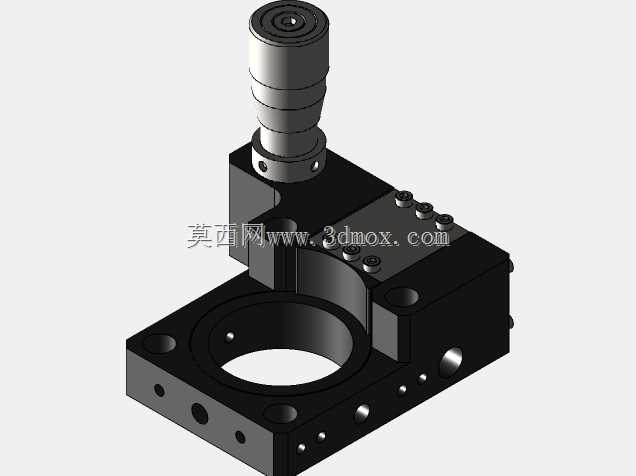

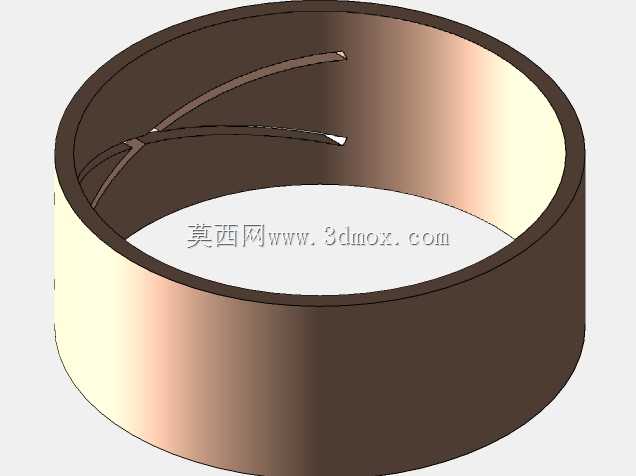

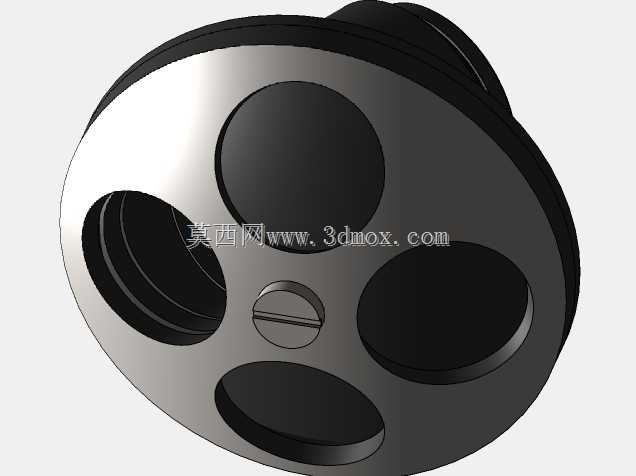

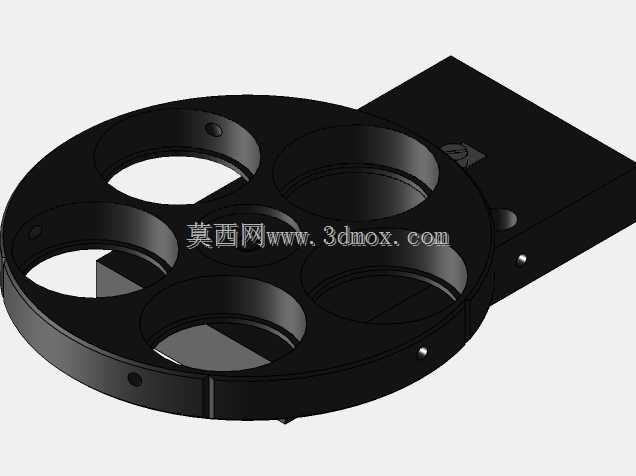

　　设计过程中所有零件的安装边界都做了统一校核，相邻零件装配后不会出现结构干涉，比如方形底座的安装孔边缘到侧壁的距离统一留足3mm的扳手操作空间，锁紧螺钉的位置避开了其他零件的安装区域，装调时不需要额外拆卸周边部件即可完成单个零件的松紧调整；所有活动配合面都做了表面粗糙度处理，移动调整时无卡滞感，锁紧后不会出现位置滑移，满足光学系统微米级的装调精度要求。不同规格的固定环内径覆盖了从10mm到50mm的常用光学元件外径范围，可适配不同直径的透镜、反射镜、滤光片安装，部分镜座带有同轴的细牙螺纹调节结构，可实现镜片沿光轴方向的微米级进给，满足激光聚焦、光路耦合等场景的高精度调整需求；C型开口架的开口尺寸做了优化，

　　既可以保证卡装到支杆上的便捷性，又能在锁紧后提供足够的夹持力，即使在有轻微振动的工业现场环境下，也不会出现元件位置偏移。整套组件的所有棱角位置都做了倒钝处理，没有尖锐毛刺，装配操作时不会划伤操作人员，也不会刮伤光学元件的表面；零件的壁厚经过强度校核，在常规锁紧力下不会出现形变，保证长期使用的结构稳定性，即使频繁调整位置、反复拆装，也不会出现孔位磨损、锁紧失效的问题。在实际光路搭建过程中，这类标准化的光机组件可以大幅缩短装调周期，不需要针对每个光学元件单独设计加工安装座，只需要根据元件尺寸、光路位置选择对应的零件即可完成装配，对于光学设备研发、实验室光路验证这类需要频繁调整光路结构的场景，能够有效降低装调成本，提升迭代效率。
