QiOptiq系列洁净台面光学面包板设计

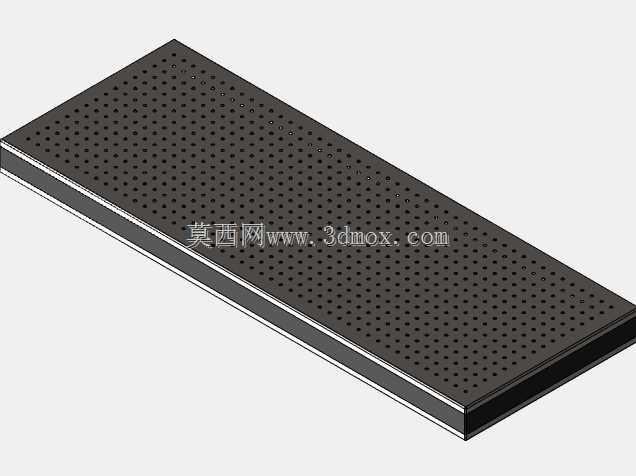

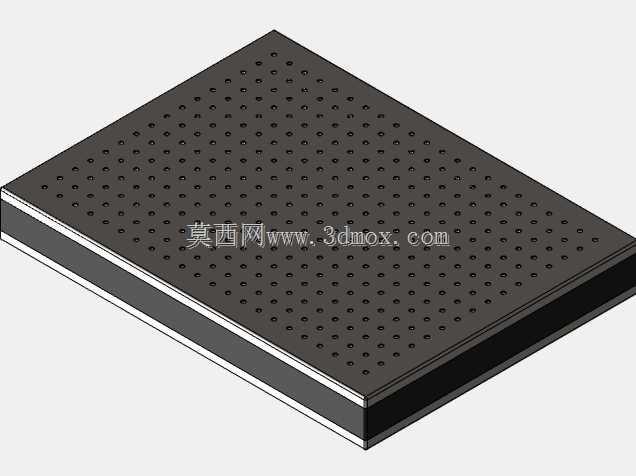

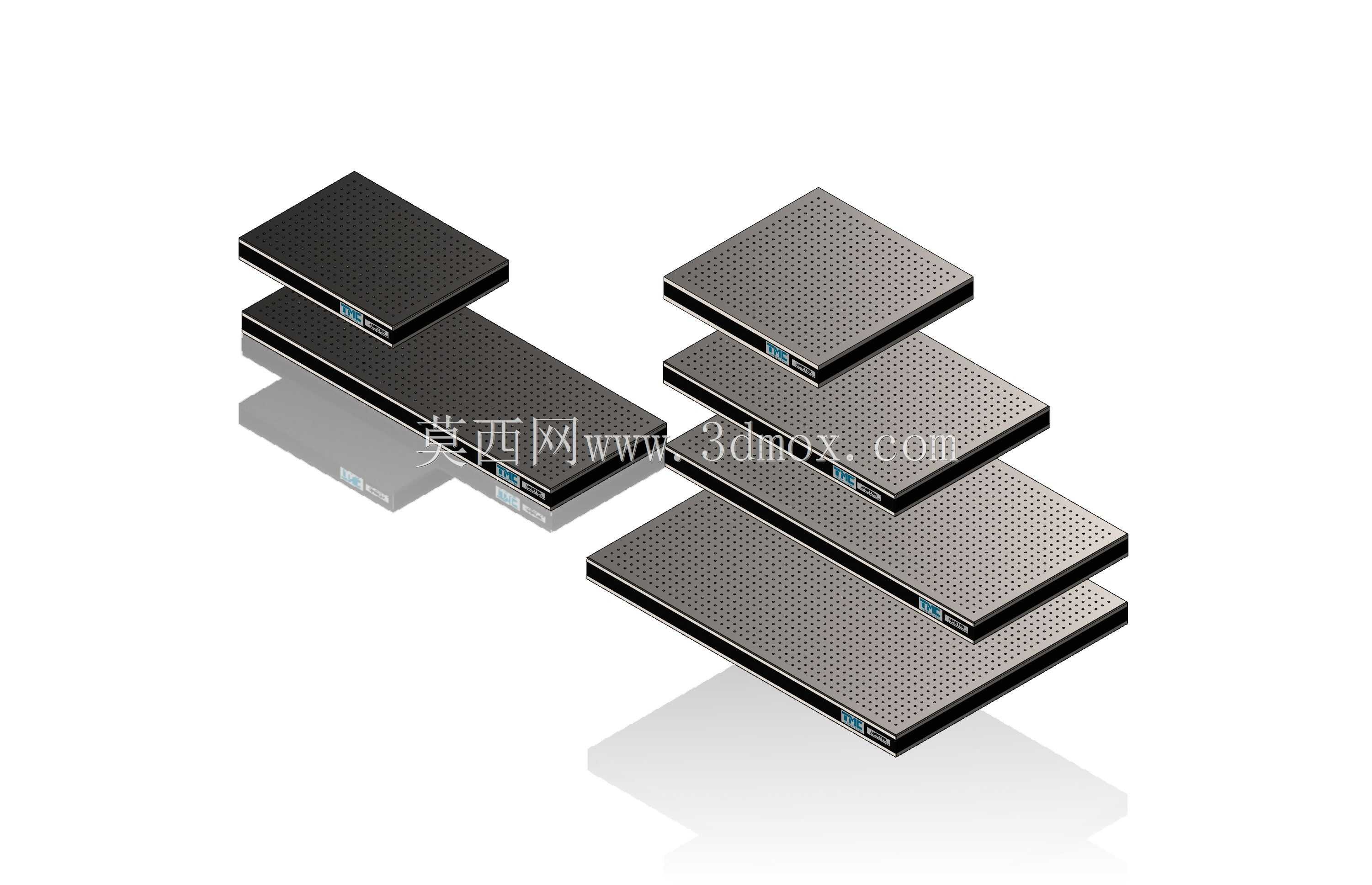

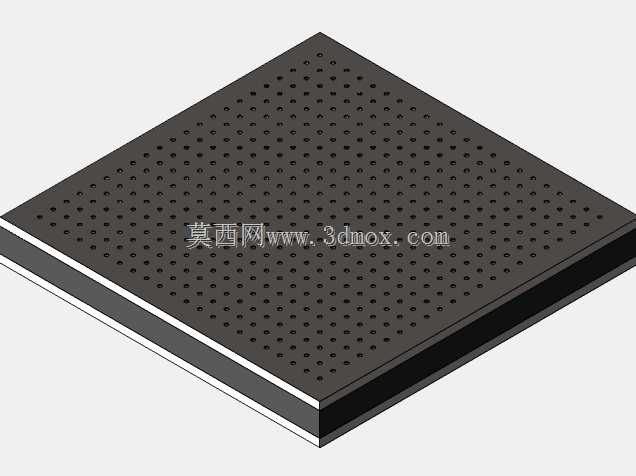

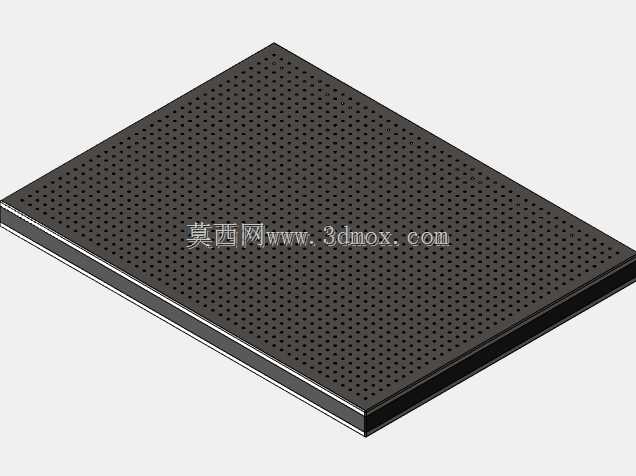

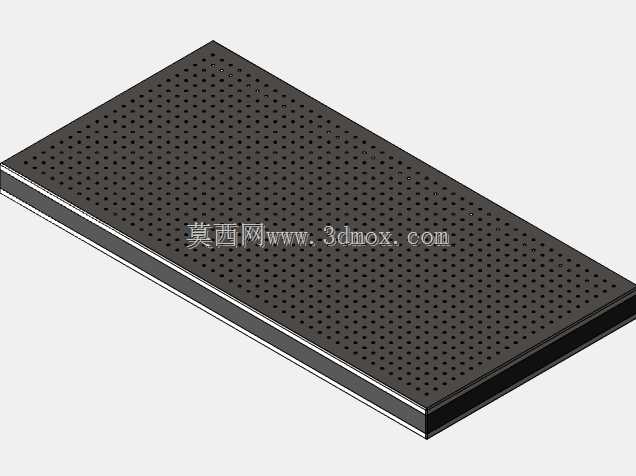

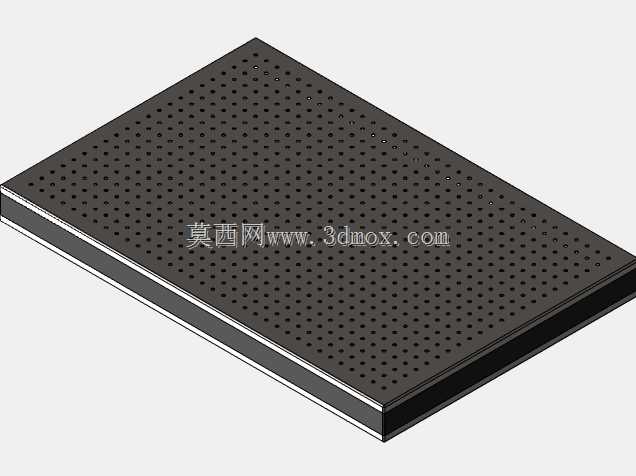

　　在光学实验、精密检测、激光加工这类对振动干扰、台面平整度要求极高的场景里，光学面包板是搭建整套实验或加工系统的基础承载构件，本次设计的QiOptiq洁净顶系列面包板，针对常规面包板表面易积尘、螺纹孔藏污难以清理的痛点做了定向优化，适配千级洁净间的使用需求。从实际使用场景出发，这类面包板常被用于高校光学实验室的光路搭建、光电企业的产品性能检测工位、小型激光加工设备的承载台面，还有量子精密测量实验的隔振承载基础，不同场景对台面尺寸、安装孔位、承载能力的要求差异较大，因此系列化覆盖了多组常用外形规格，包含450x600x50mm、450x1200x50mm、600x600x50mm、600x900x50mm、600x1200x50mm、

　　900x1200x50mm这几个主流尺寸，厚度统一采用50mm的蜂窝夹层结构，在保证整体刚性的同时控制自重，避免给配套的隔振支腿造成额外负载。设计过程中首先考虑的是台面的平面度指标，洁净顶面采用整张高导磁不锈钢板材精磨处理，表面粗糙度控制在Ra0.8以内，平面度达到每平方米0.05mm的精度等级，避免因为台面形变导致光路偏移、检测基准失准。不同于普通面包板的通孔螺纹设计，这款洁净顶系列的螺纹孔采用盲孔设计，M6标准螺纹孔按25mm孔距阵列排布，孔底做密封处理，既可以通过标准M6内六角螺丝直接固定光学调整架、光阑、透镜架等常规光学元器件，也能防止实验过程中的灰尘、冷却液、光学胶残渣掉入板体内部，日常清洁时只需要擦拭台面即可，不会出现孔内积尘在气流扰动下扬起污染光学镜片的问题，完全适配洁净实验室的运维要求。板体内部采用钢制蜂窝芯结构，蜂窝胞元尺寸控制在合适范围，兼顾阻尼特性与结构刚性，能够有效衰减频率在10Hz以上的环境振动，比如实验室楼内的空调机组振动、人员走动带来的地面振动、周边设备运行的传导振动，避免这些振动传递到台面上导致光路抖动，影响激光干涉、精密成像这类实验的结果稳定性。侧边采用全包边的冷轧钢封边，封边表面做哑光喷塑处理，减少环境杂散光的反射，避免杂光干扰光学实验的信号采集，封边上预留了标准的连接孔位，可以通过专用连接板将多块同系列面包板拼接成更大尺寸的台面，适配大尺寸光路系统的搭建需求，拼接处的台面高度差控制在0.02mm以内，

　　不会因为拼接台阶影响元器件的安装滑动。安装边界方面，所有规格的面包板底部都预留了标准的支腿安装接口，既可以搭配被动隔振支腿用于普通实验室场景，也可以搭配主动隔振支腿用于超精密测量场景，底部的安装孔位采用通用的孔距设计，能够兼容市面上主流品牌的隔振支架、固定支架，不需要额外做转接件加工，降低选型适配的成本。在细节设计上，台面的所有棱边都做了R2的圆角处理，避免安装调试过程中尖锐棱边划伤操作人员或者刮破实验线缆，螺纹孔的入口处做了倒角导向，方便螺丝快速对位拧入，减少安装过程中对螺纹的损伤，延长台面的使用寿命。针对不同的安装需求，部分大尺寸规格的面包板侧面还预留了把手安装位，需要移动台面时可以加装专用把手，方便转运调整位置，小尺寸规格的板体自重控制在单人可搬运的范围内，不需要借助吊装设备就能完成工位调整。从结构设计的合理性来看，50mm的厚度选择经过了刚度仿真验证，在满负载（每平方米承载500kg元器件）的情况下，台面的最大形变量不超过0.03mm，完全满足光学系统对基准面刚度的要求，蜂窝芯与上下层面板之间采用高强度结构胶粘接，整体的固有频率高于200Hz，能够避开大部分环境振动的共振频段，减少共振带来的振幅放大问题。洁净顶面的不锈钢层厚度达到3mm，即使长期反复拧动螺丝，也不会出现螺纹滑牙、台面凹陷的问题，表面的哑光处理不会产生镜面反射，避免实验过程中激光反射造成人员伤害或者信号干扰。这类面包板在实际使用中，除了固定光学元器件之外，

　　也可以作为小型精密装配的工作台面，比如微机电系统的装配、精密传感器的校准工位，依靠其优秀的隔振性能和洁净特性，保证装配和校准过程的精度稳定性。设计时也考虑了长期使用的维护需求，盲孔螺纹结构在出现螺纹损伤时，可以通过钢丝螺套进行修复，不需要整块更换台面，降低后期维护成本，封边的喷塑层耐常规实验室试剂的腐蚀，比如酒精、丙酮这类常用清洁试剂擦拭后不会出现掉漆、锈蚀的问题。不同尺寸规格的选型可以根据实际搭建的系统规模确定，小尺寸的450x600mm规格适合桌面级的小型光路实验，比如教学用的基础光学实验、小型激光模组的测试，600x1200mm和900x1200mm的大尺寸规格适合复杂的多光路系统搭建，比如泵浦探测实验系统、激光加工光路系统，600x600mm和600x900mm的中等尺寸适合单台检测设备的内置承载台面，比如光谱检测仪、光学轮廓仪的内部工作台。整个系列的安装接口统一，不同尺寸的板体可以通用支架、拼接件等配件，用户在后期扩展实验系统时，不需要重新采购配套的安装配件，只需要增加对应尺寸的面包板即可完成拼接扩展，具备很好的扩展性。
