QiOptiq-LINOS纳米光学组件精密结构

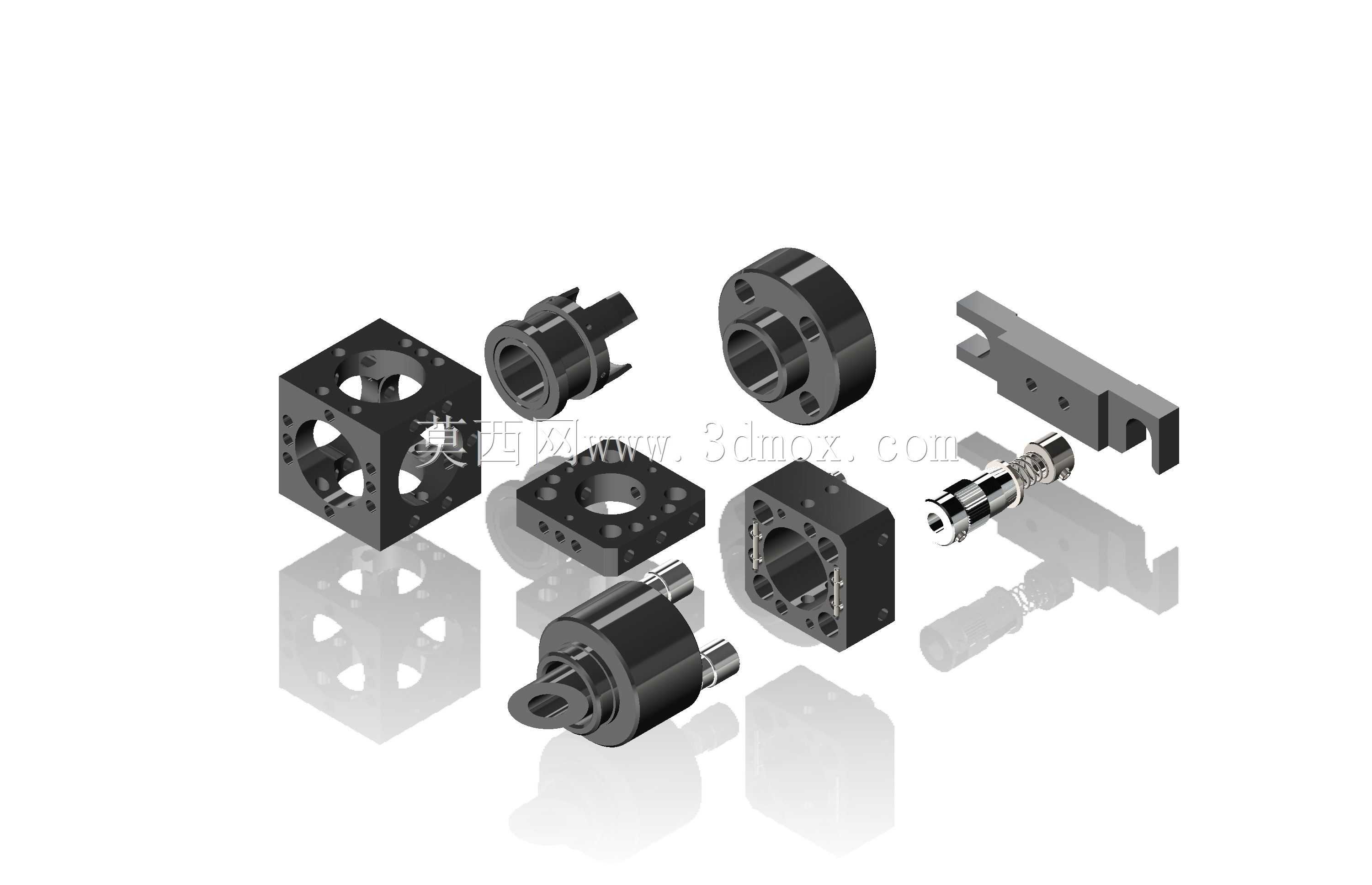

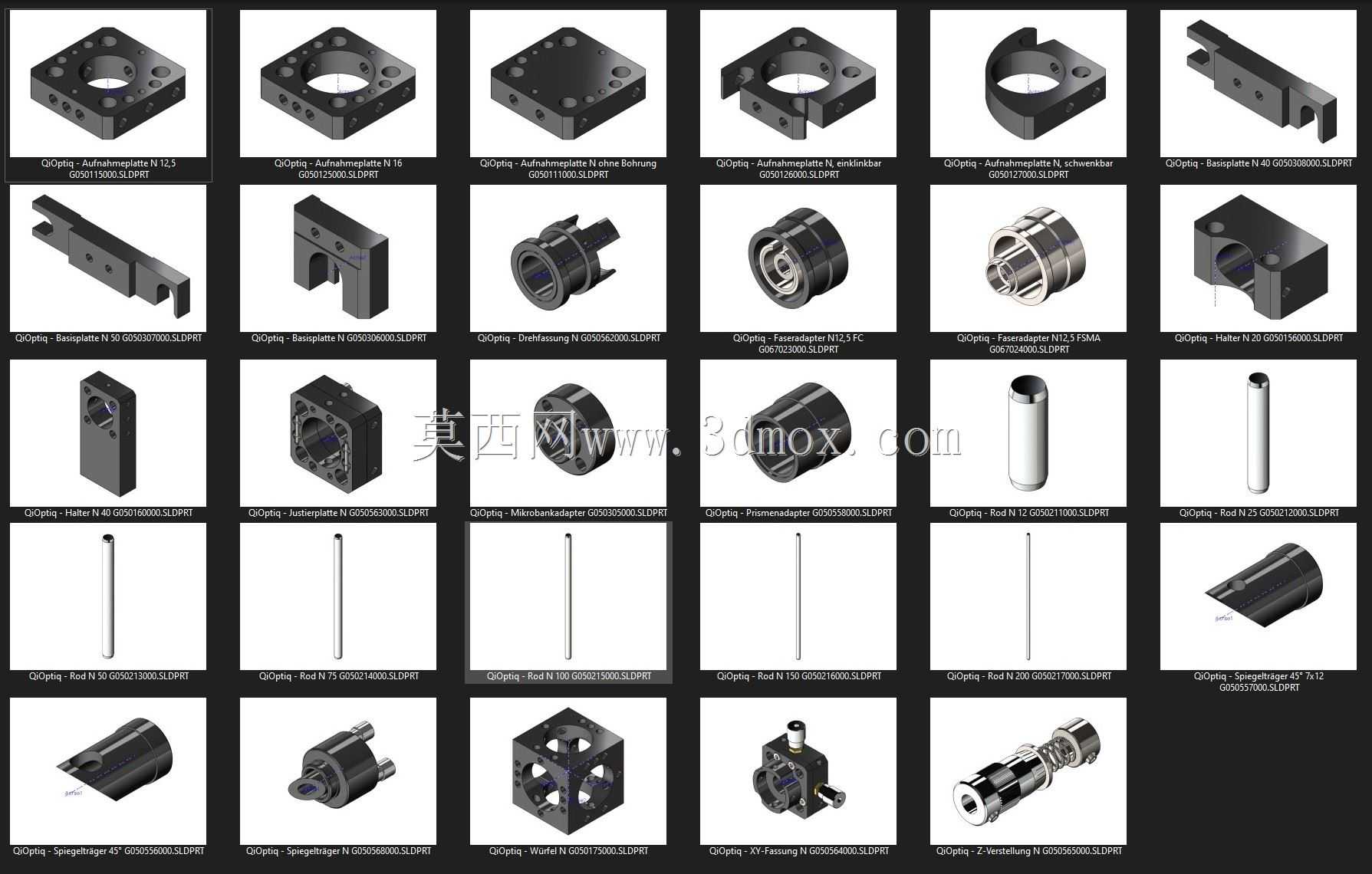

　　这套精密光学组件结构，主要面向微纳光学实验、高精度光学检测、量子光学搭建这类对光路同轴度、安装稳定性要求极高的应用场景，所有拆分的零部件都对应光学系统里不同的功能承载需求，没有冗余的结构设计，每一处安装位、连接面都经过公差匹配考量。从实际使用场景来看，这类组件常被用在超分辨显微成像系统、激光微加工设备的光路调校单元、半导体光刻对准光学模块当中，因为纳米级的光路偏移都会直接影响最终的成像精度或者加工分辨率，所以每个零件的形位公差控制、安装基准面的平面度要求都远高于普通机械结构件。

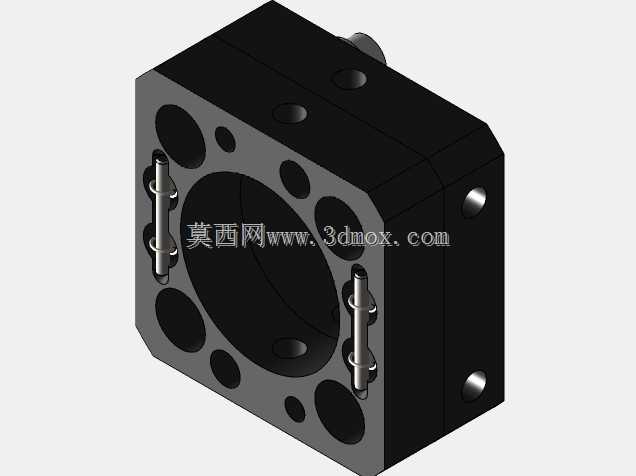

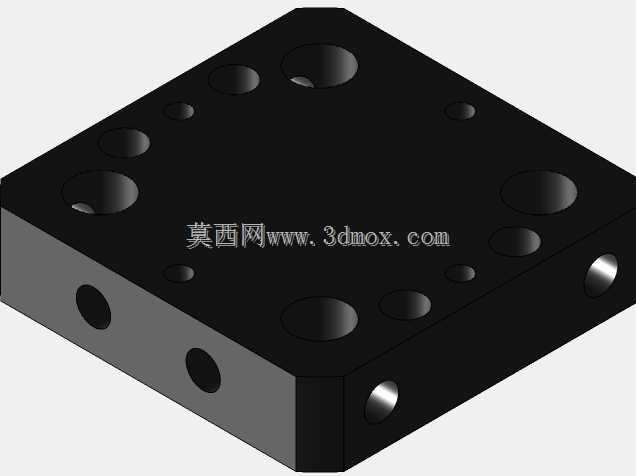

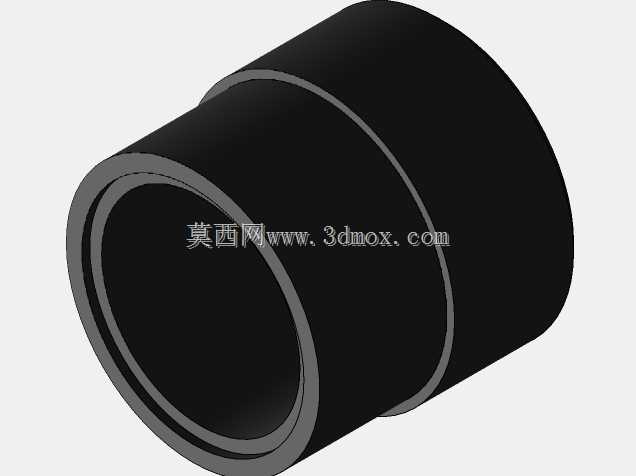

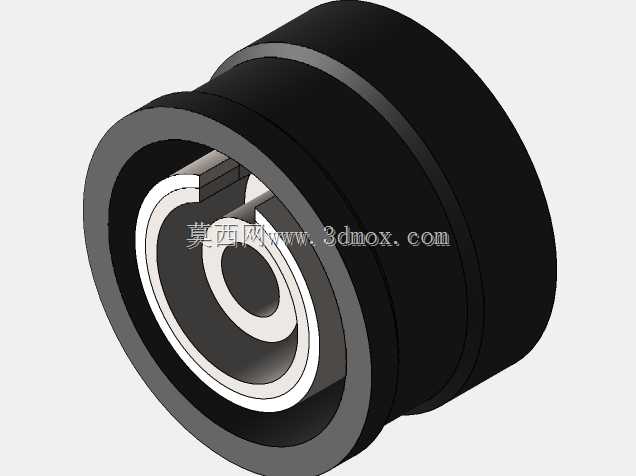

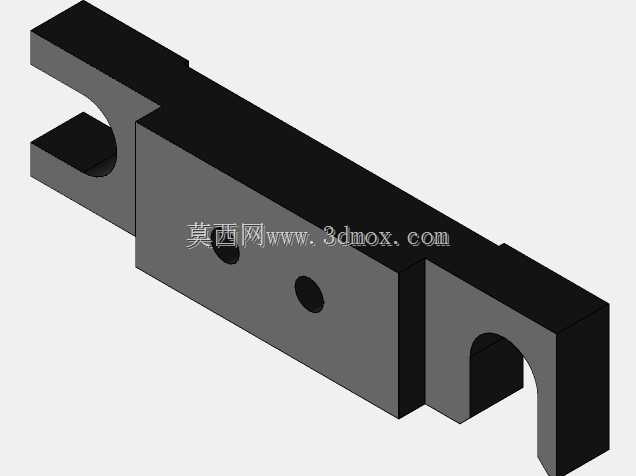

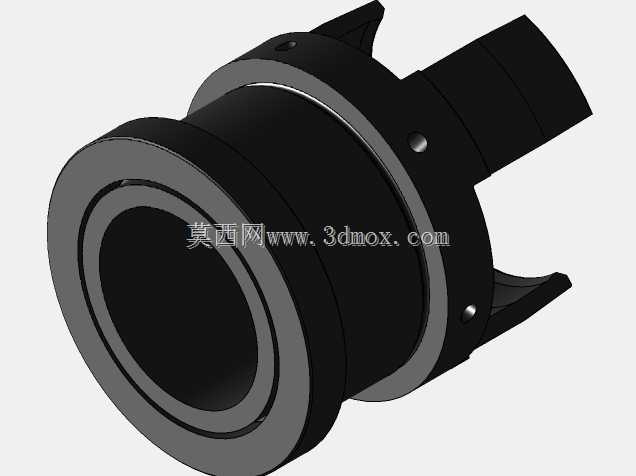

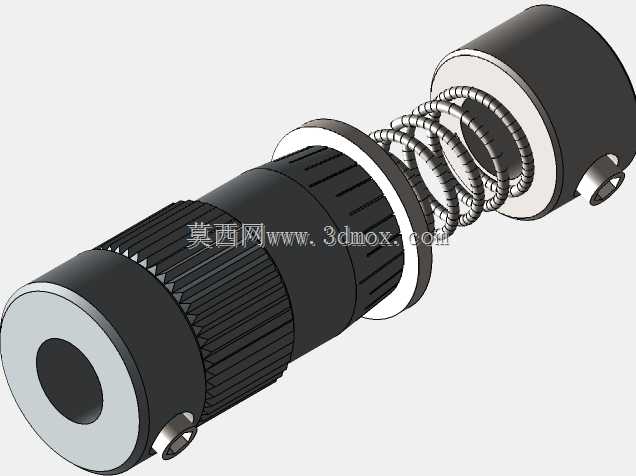

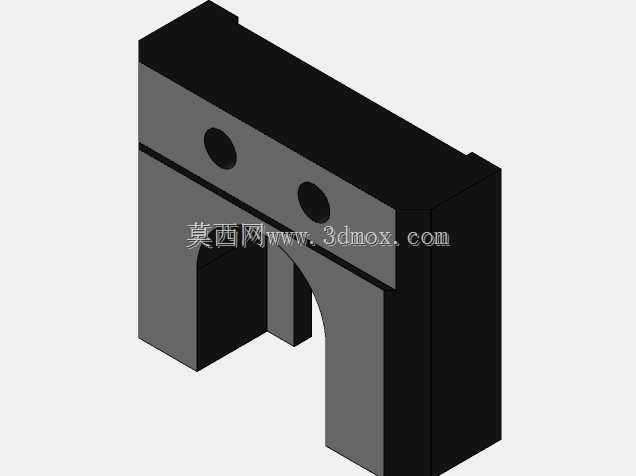

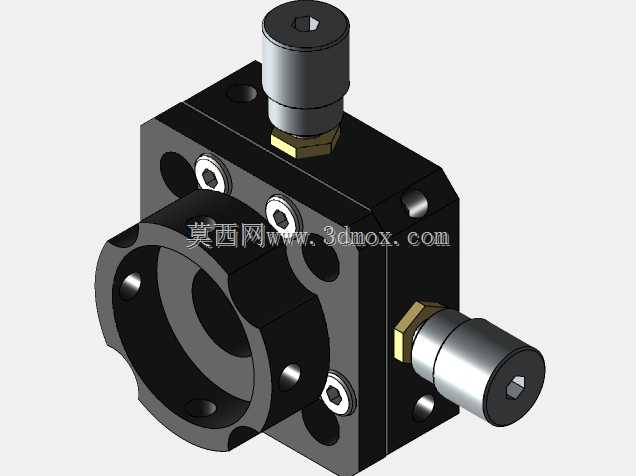

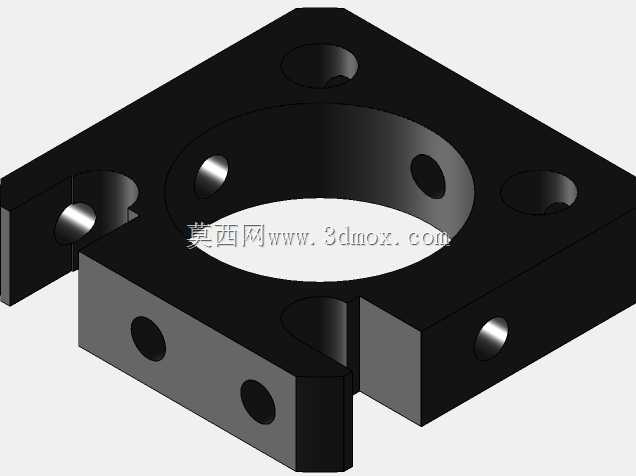

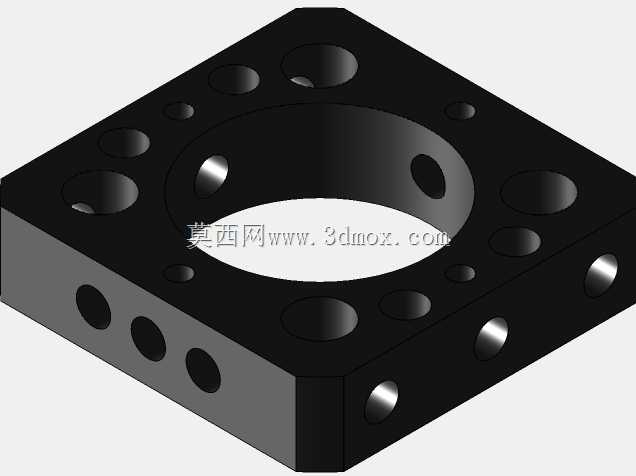

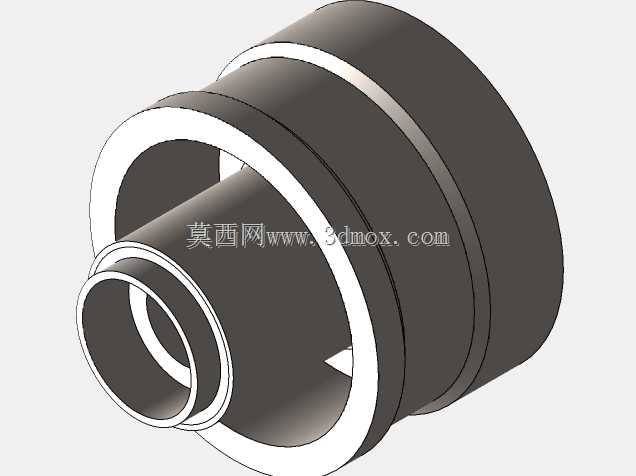

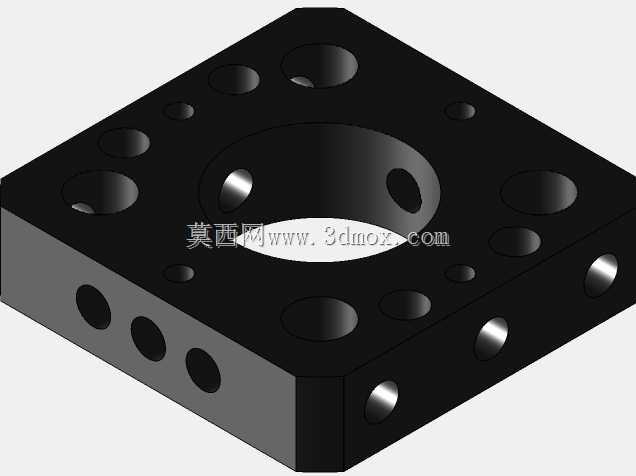

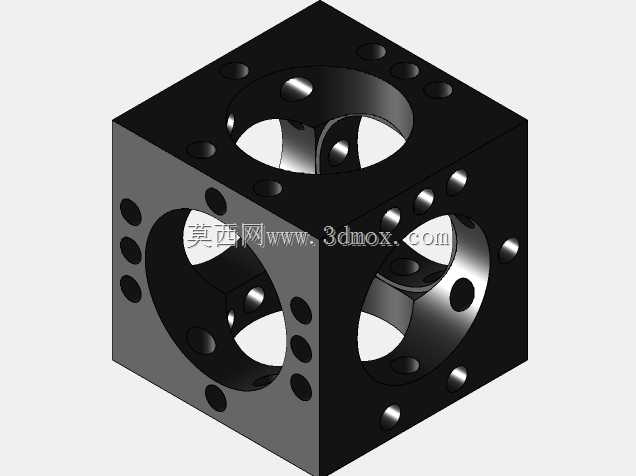

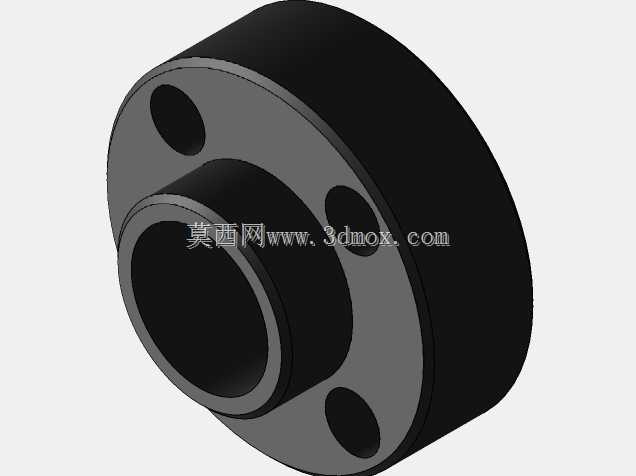

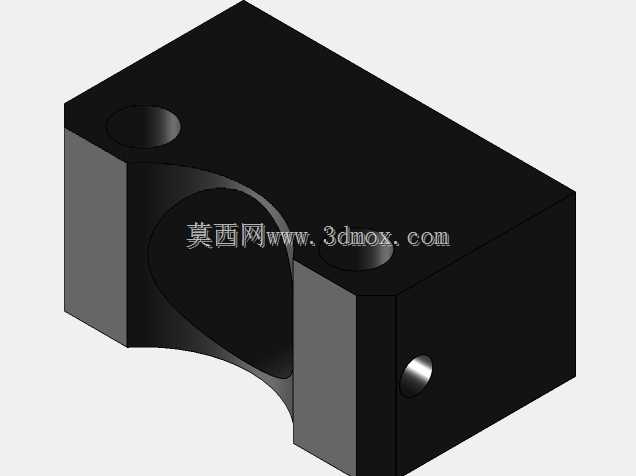

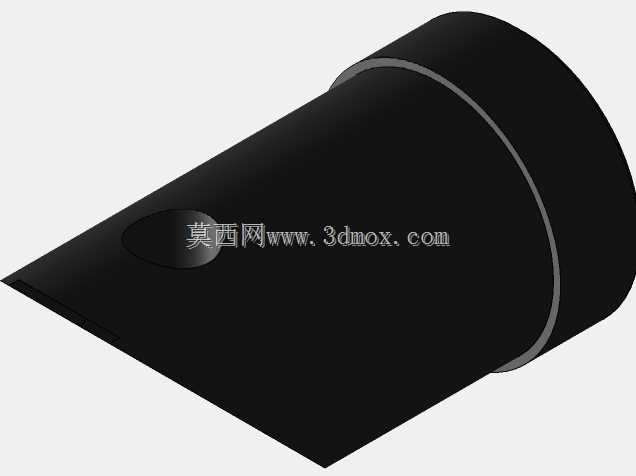

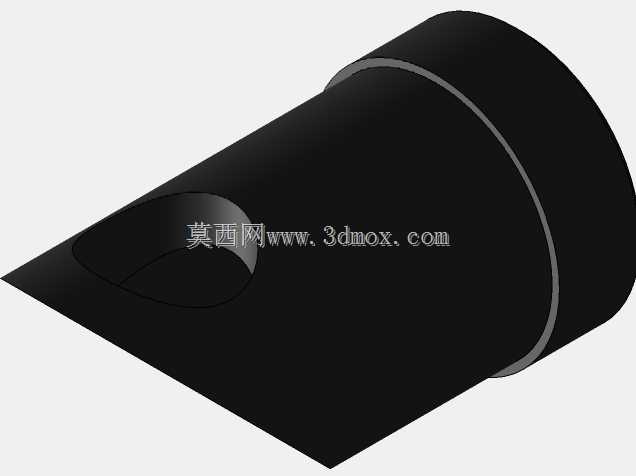

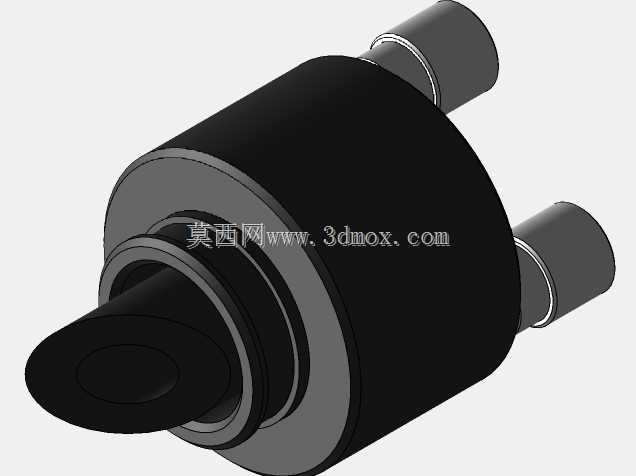

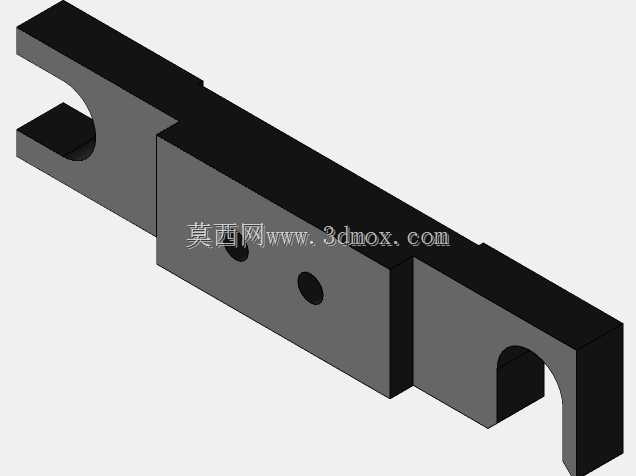

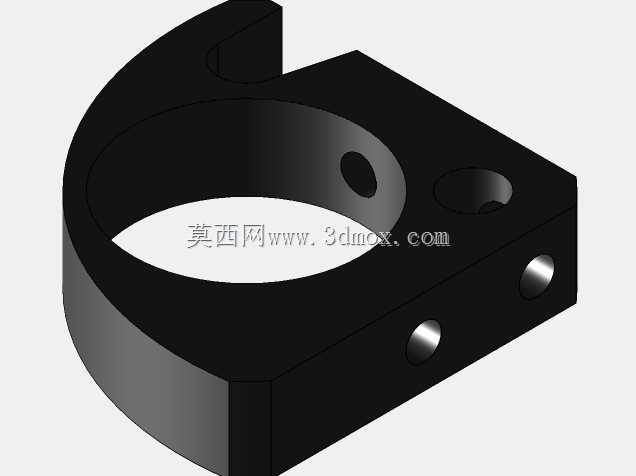

　　从功能特性上拆解，不同结构件承担的作用有明确区分：带多面安装孔的立方块结构，是光路转向的核心承载件，四个正交面的安装孔位同轴度控制在微米级，能够保证反射镜、分光镜安装后，光路转折角度严格符合90度正交要求，不会出现光路偏斜导致的光能量损失或者成像像差；带同轴台阶的筒状零件，是透镜镜座，内部的台阶孔是根据透镜的外径、边缘厚度设计的承靠面，安装时透镜放入后通过压圈锁紧，能保证透镜光轴和镜座的机械轴完全重合，避免透镜偏心带来的球差、彗差问题；带狭长安装槽的板状零件，是光路调整的滑移底座，槽孔的宽度和安装基准边的平行度经过严格控制，能够在导轨上平滑滑移调整光路长度，同时不会出现横向偏移；小型的带螺纹接头零件，是光纤耦合接口，内部的锥面设计能够匹配光纤接头的插芯端面，保证耦合时的光功率传输效率，接口的外螺纹可以和标准调整架直接适配，不需要额外做转接件。

　　设计思路上，整套结构完全遵循光学系统的模块化搭建逻辑，所有零件的安装接口都采用光学行业通用的标准尺寸，不同功能的零件之间可以直接拼接组合，不需要单独定制转接法兰，能够大幅缩短实验光路或者工业光学设备的搭建周期。每个零件的安装基准面都做了退刀槽设计，避免加工时的毛刺或者安装面的边缘凸起影响贴合精度，所有的连接螺纹都采用细牙螺纹，调整时的进给量更小，能够实现微米级的位置微调，满足纳米级光路对准的调节需求。零件的边角都做了小倒角处理，一方面是避免安装时锋利的边角划伤操作人员或者光学元件表面，另一方面也能减少零件磕碰时的边缘变形，保证安装基准的长期稳定性。

　　从外形尺寸与安装边界来看，立方块安装座的边长采用光学系统常用的30mm标准规格，相邻面的安装孔位中心距严格控制在15mm，能够和市面上主流的30mm笼式系统直接兼容，不需要额外调整安装位置；透镜镜座的外径和立方块的安装孔采用H7/g6的间隙配合，安装时能够顺畅插入，同时径向间隙控制在0.01mm以内，不会出现镜座晃动的问题；滑移底座的安装槽宽度适配标准1英寸光学导轨，槽边的锁紧螺丝孔位间距为25mm，锁紧后能够保证底座和导轨之间无相对位移，即使在有轻微振动的实验室环境或者工业车间环境下，也能保持光路的长期稳定性；光纤耦合接口的伸出长度控制在12mm，安装后不会和相邻的调整架、透镜座产生结构干涉，预留的操作空间足够用扳手拧紧锁紧螺母，不需要额外拆卸周边零件就能完成光纤接头的更换操作。

　　在实际选型使用时，这类结构件的材质一般会选用表面阳极氧化处理的6061铝合金，一方面重量较轻，搭建复杂光路时不会给支撑结构带来过大的负载，另一方面阳极氧化后的表面发黑处理能够减少杂散光的反射，避免杂散光进入光路影响最终的成像质量或者检测精度。所有的安装孔位都做了去毛刺处理，螺丝拧入时不会出现卡滞或者螺纹滑牙的问题，重复拆装的精度保持性较好，即使多次更换光学元件或者调整光路布局，也能保证安装基准的一致性。对于需要做密封处理的特殊应用场景，部分筒状镜座的侧壁预留了密封槽，可以加装O型密封圈，实现镜筒内部的密封，避免灰尘进入污染透镜表面，适合在无尘环境或者真空环境下的光学系统中使用。
