EKSMA光学系统细牙调节螺钉与镜架组件

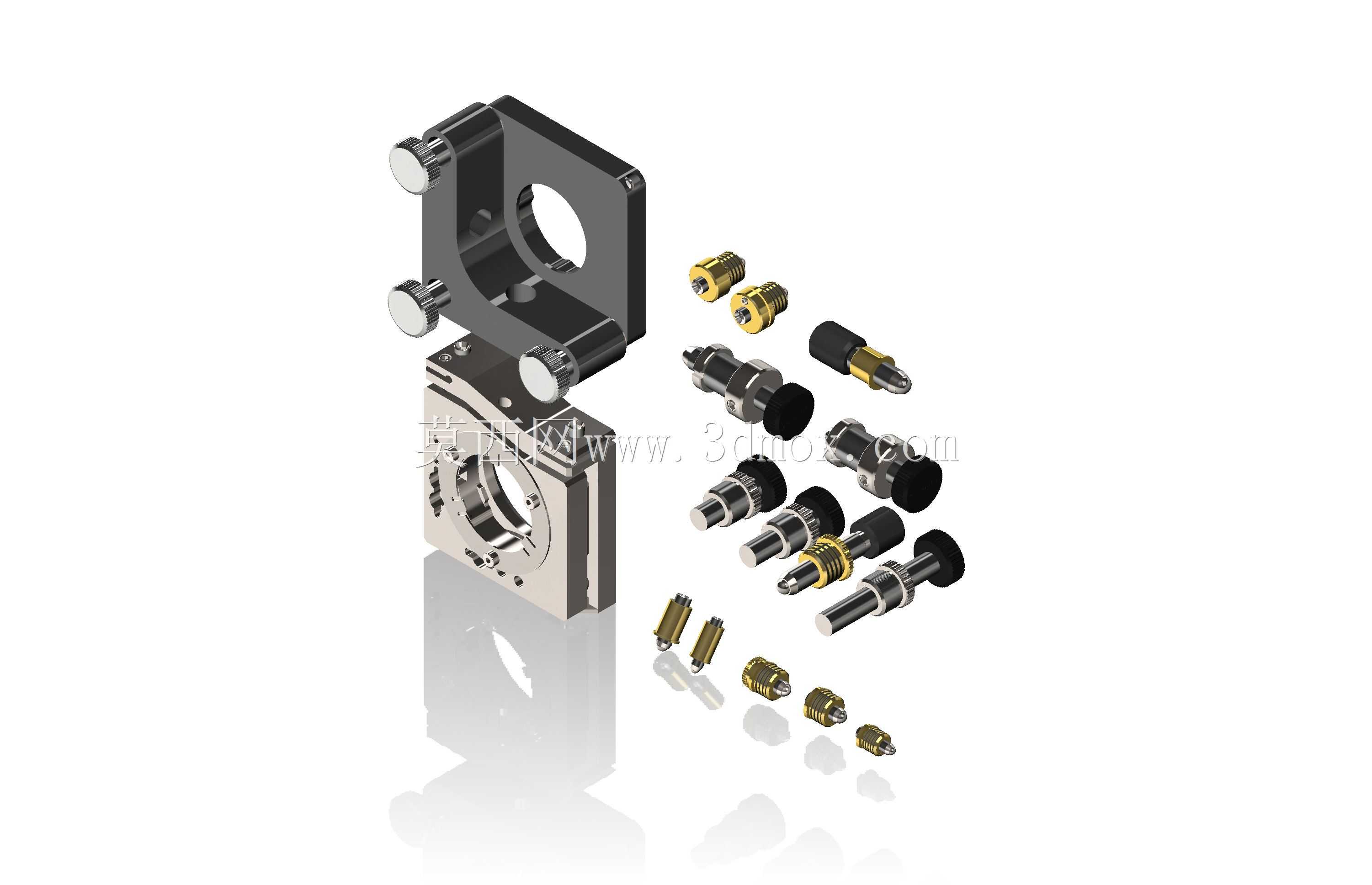

　　这套光学调节组件主要面向精密光学实验、激光加工设备、光学检测仪器的光路搭建场景，是光路校准环节里不可或缺的精密微调部件，日常在高校光学实验室、激光设备生产厂商的装调车间、光电检测设备的集成工位上都能见到这类结构的身影。整套组件包含运动镜光束支架、多规格细六角调节螺钉、配套锁紧衬套与定位销件，核心作用是实现光学镜片的多维度微米级位移调整，保证光路中光束的同轴度、俯仰角度、轴向位置完全符合设计要求，避免光路偏移带来的能量损耗、成像偏差、加工精度不足等问题。

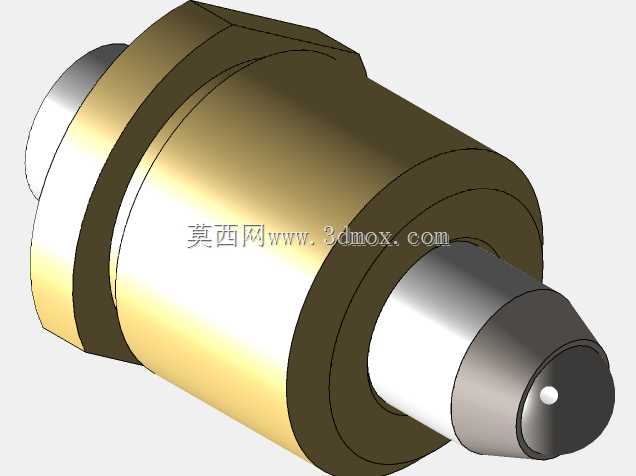

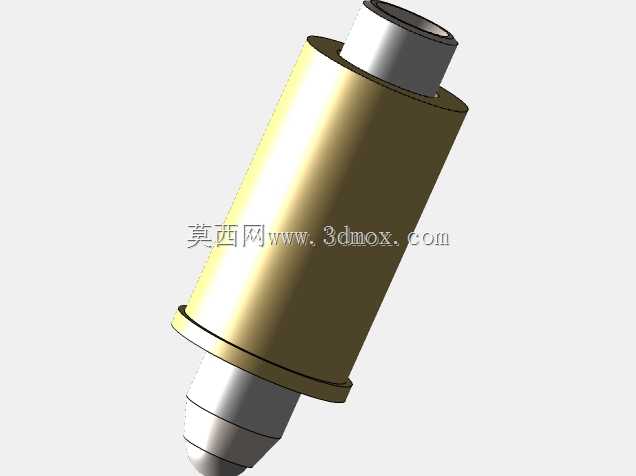

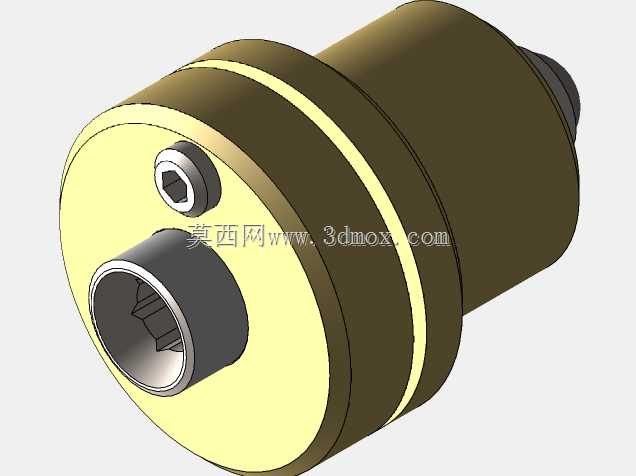

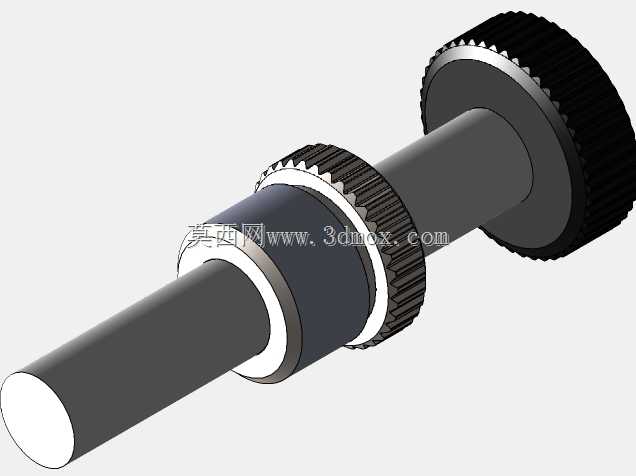

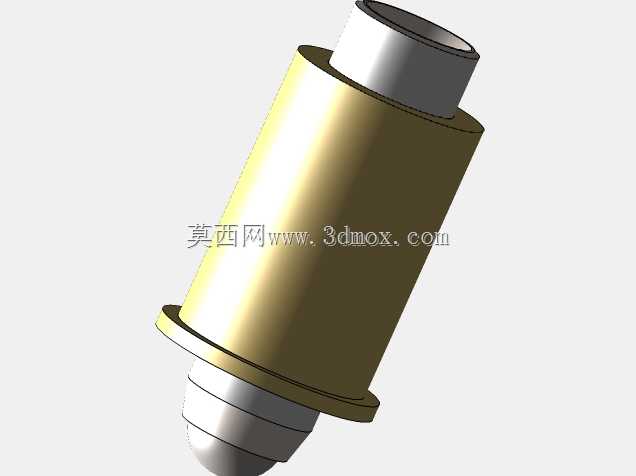

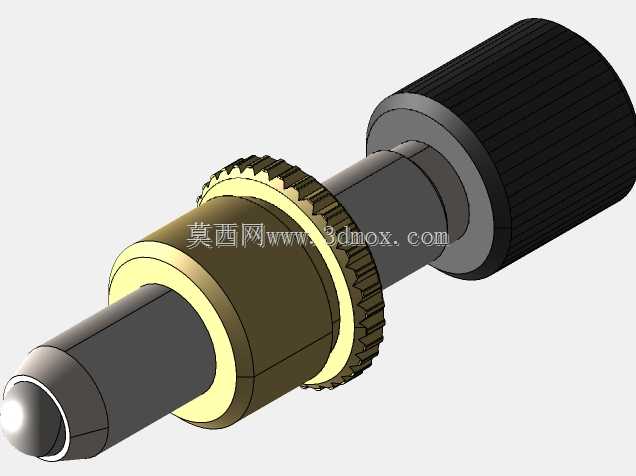

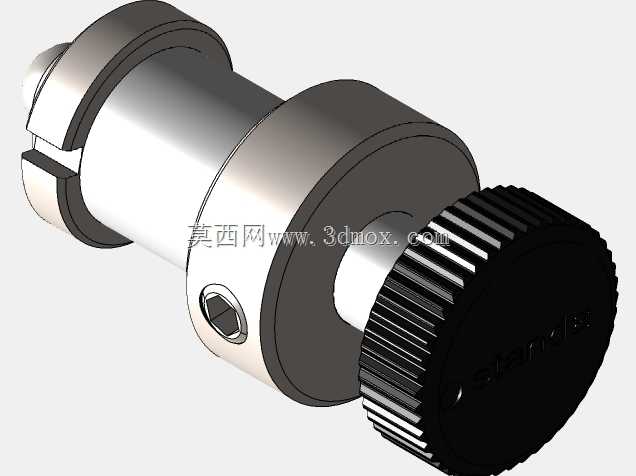

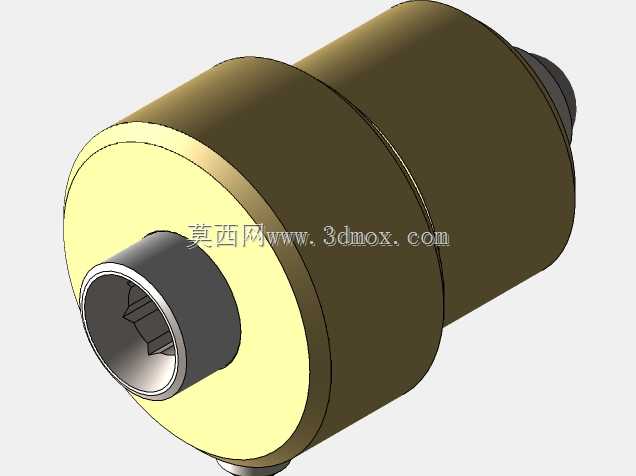

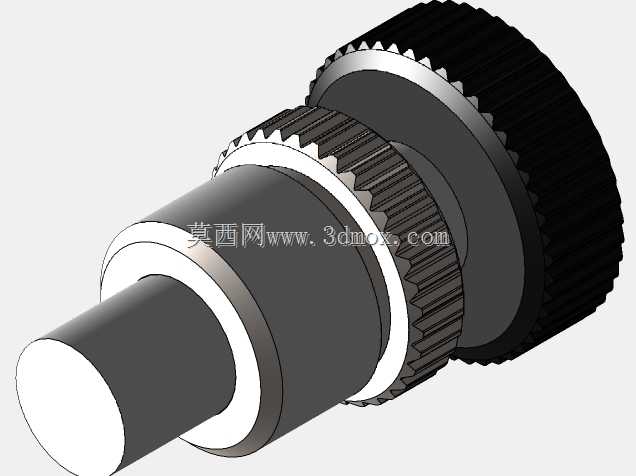

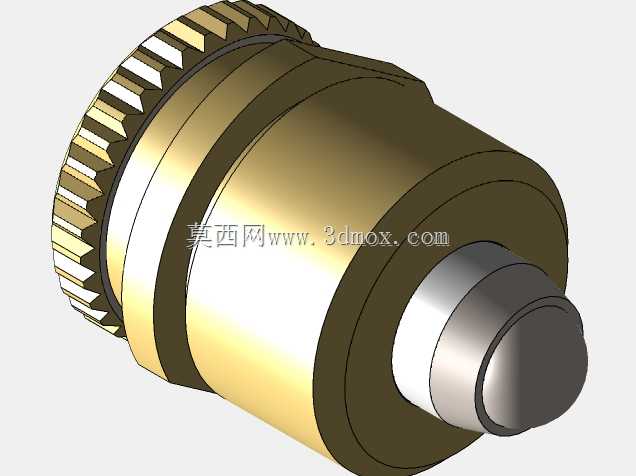

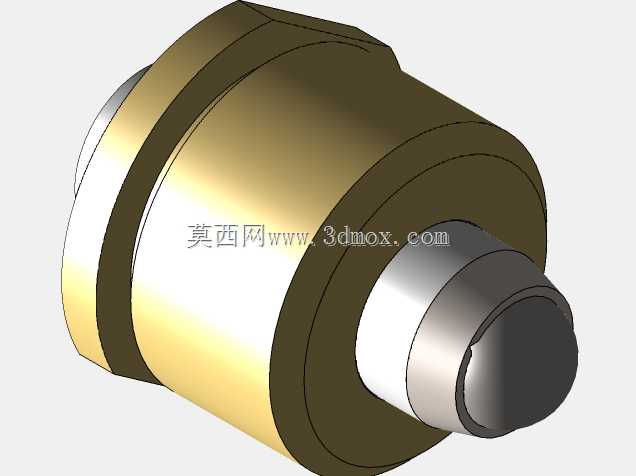

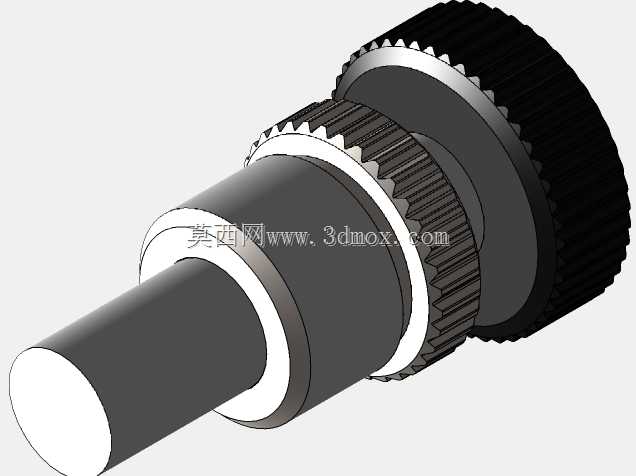

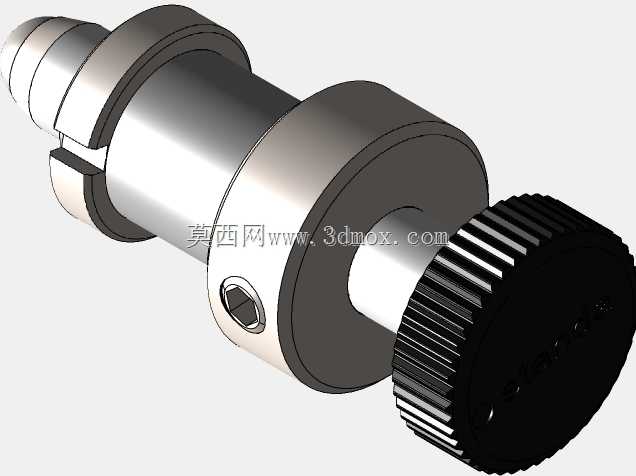

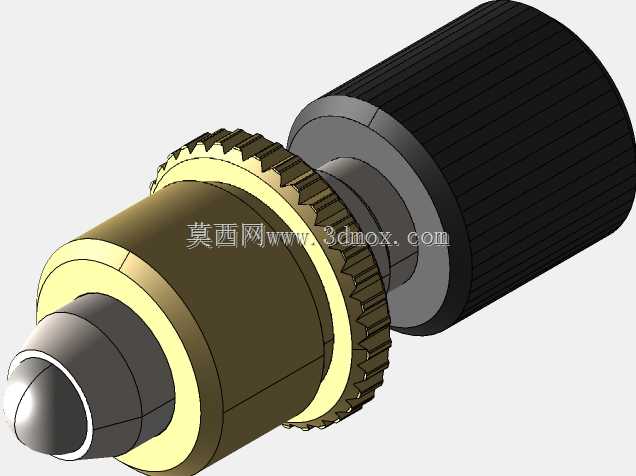

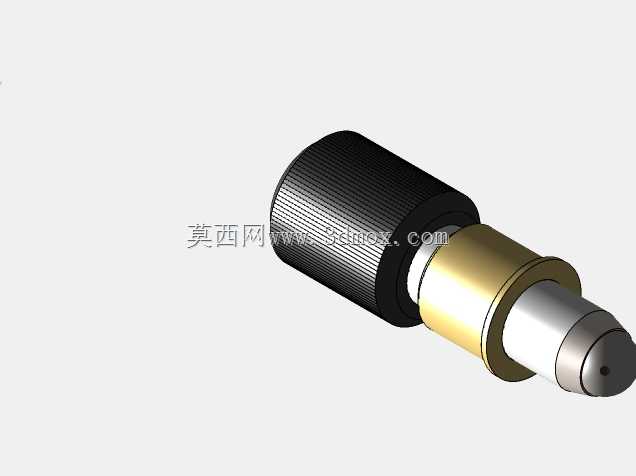

　　从功能特性来看，其中的870-0071-18规格精细六角调节螺钉采用细牙螺纹设计，螺距控制在0.25mm级别，每旋转一圈对应的调节位移仅为0.25mm，配合端部的硬质合金顶珠，能在顶紧镜架活动部位时避免接触面压痕，同时保证调节过程无空程、无爬行，调节分辨率可以达到微米级，完全满足光学系统对微调精度的严苛要求。螺钉尾部的滚花旋钮做了防滑纹理处理，装调人员徒手操作时就能获得足够的摩擦力，不需要额外工具就能完成精细调节，调节到位后配套的锁紧螺母可以直接锁死位置，避免设备运输、运行过程中的振动导致螺钉位移，保证光路状态长期稳定。

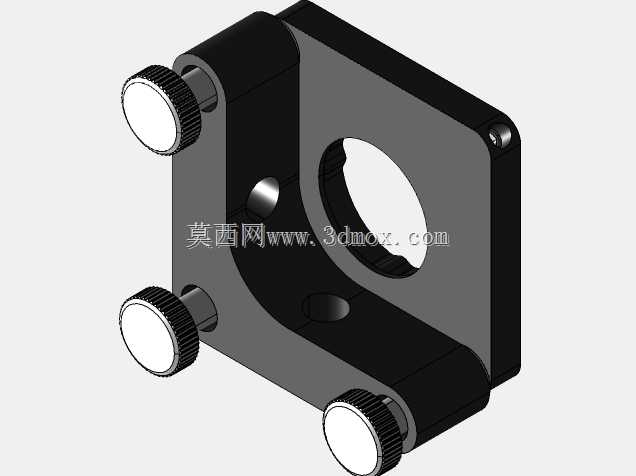

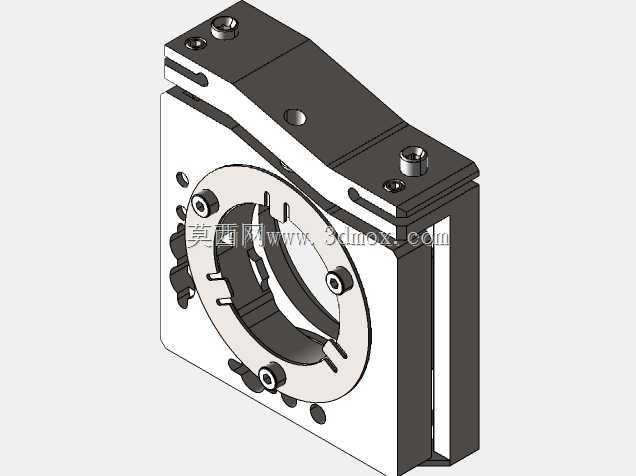

　　对应的840-0032规格运动镜光束支架采用分体式结构设计，固定基座部分预留了标准光学安装孔位，可以直接固定在光学平台的标准螺纹孔上，活动镜座部分通过多组调节螺钉与基座连接，分别实现X/Y轴平移、俯仰、偏摆四个维度的独立调节，不会出现调节维度耦合的问题——也就是说调整俯仰角度时不会连带改变镜片的轴向位置，调整水平位移时不会影响镜片的倾斜角度，这一点在多镜片串联的复杂光路里尤为重要，能大幅降低装调的难度，缩短光路校准的时间。镜座的镜片安装位做了阶梯沉孔设计，适配标准厚度的圆形光学镜片，压圈采用细牙螺纹连接，压紧镜片时受力均匀，不会因为局部应力导致镜片产生形变，避免引入额外的波前误差。

　　从设计思路上看，整套结构完全遵循光学装调的实际操作逻辑，所有调节螺钉的操作端都布置在镜架的外侧操作面，装调人员在光路一侧就能完成所有维度的调节，不需要伸手到设备内部操作，避免操作过程中触碰其他光路元件。所有金属部件都做了发黑消光处理，表面不会产生杂散光反射，避免杂散光进入光路影响成像质量或者激光传输效率。部件之间的配合间隙控制在0.01mm以内，既保证活动部件能顺畅移动，又不会因为间隙过大产生调节晃动，长期使用也不会出现磨损松旷的问题。

　　安装边界方面，整套支架的主体外形尺寸控制在45mm×35mm×30mm范围内，不会占用过多光学平台的安装空间，适合在密集排布的光路系统中使用。安装孔位完全兼容30mm标准光学调整架的安装尺寸，可以直接替换同规格的商用光学调整架，不需要额外加工转接板。调节螺钉的伸出长度最大为8mm，对应的调节行程覆盖了光学装调中常用的±3mm调整范围，完全满足常规光路的调整需求，不需要额外增加垫片或者调整安装基座的位置。所有螺钉的头部都做了倒角处理，安装时不会刮伤操作人员的手部，也不会刮蹭相邻的光学元件表面。

　　在实际使用场景中，这类组件常被用于激光打标机的谐振腔镜架调整、光学显微镜的物镜定位调整、光谱仪的光路校准、干涉仪的参考镜位置调整等场景，相比普通的粗牙调节螺钉结构，这套细牙调节结构的稳定性更高，调节精度更优，即使在有轻微振动的工业生产环境中，也能长期保持光路的稳定性，减少日常维护中重新校准光路的频次。结构中所有的易损调节螺钉都采用标准化规格设计，单独损坏时可以直接替换同规格螺钉，不需要更换整个镜架，降低了后期的维护成本。
