TE系列Mate-N-Lok多规格连接器组件

　　在工业电气布线、家电内部接线、小型机电设备信号传输场景里，这类多规格塑壳连接器的应用覆盖度极高，区别于焊接式接线的不可拆卸特性，这类插接式组件能在设备组装、后期运维阶段大幅降低接线作业的时间成本，同时避免虚焊、焊锡脱落带来的接触不良隐患。从结构设计逻辑来看，整套组件包含不同回路数的公母塑壳、配套端子锁止结构，塑壳本体采用对称式卡扣设计，公端与母端对接时，侧边的弹性卡爪会自动卡入对应卡槽，无需额外紧固件即可实现对接后的轴向锁止，能承受常规布线场景下的拉扯力，不会因为设备运行中的小幅振动出现松脱。不同回路数的壳体采用统一的插接配合尺寸基准，同系列不同针数的壳体在对接导向结构上做了防呆处理，导向槽的位置随针数变化做差异化设计，

　　现场装配时不会出现错插、反插的问题，哪怕是非专职接线的作业人员，也能快速完成对接操作，降低装配环节的出错概率。塑壳内部的端子腔采用独立分隔设计，每个接线端子对应独立的腔室，相邻腔室之间的隔层厚度经过耐压验证，能避免相邻接线端子因为毛刺、积尘出现爬电、短路问题，适配常规低压控制回路、信号回路的绝缘防护要求。端子安装位设计有二次锁止结构，当插针或插孔端子压接好导线插入塑壳腔室后，二次锁止片会卡住端子的肩部位置，避免拉扯导线时端子从塑壳中脱出，相比无二次锁的简易连接器，这类结构的拉脱力能提升三倍以上，完全满足工业场景下的布线可靠性要求。从安装边界来看，这类连接器不需要额外的面板开孔固定，属于线对线、线对板自由悬挂式接插件，

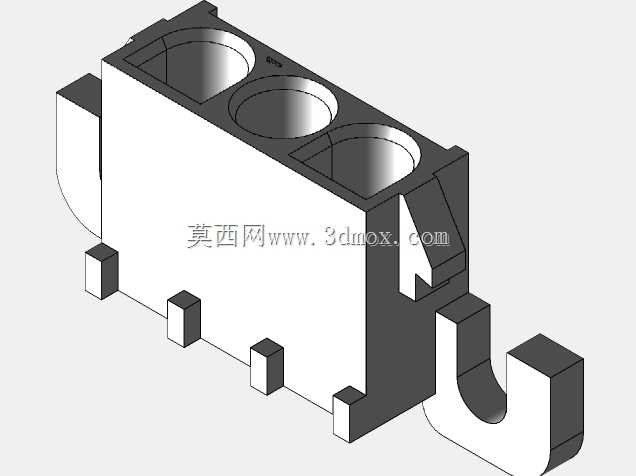

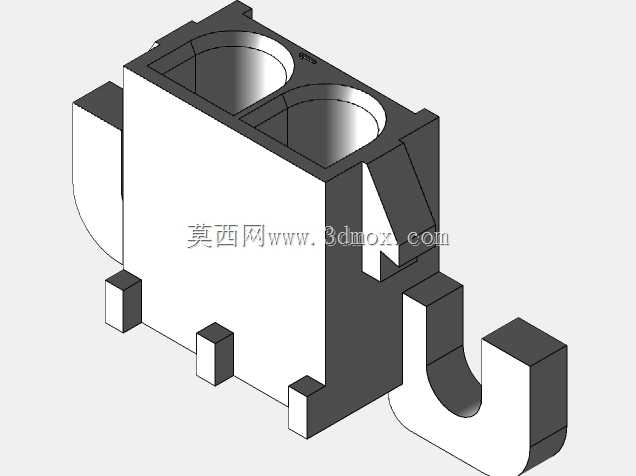

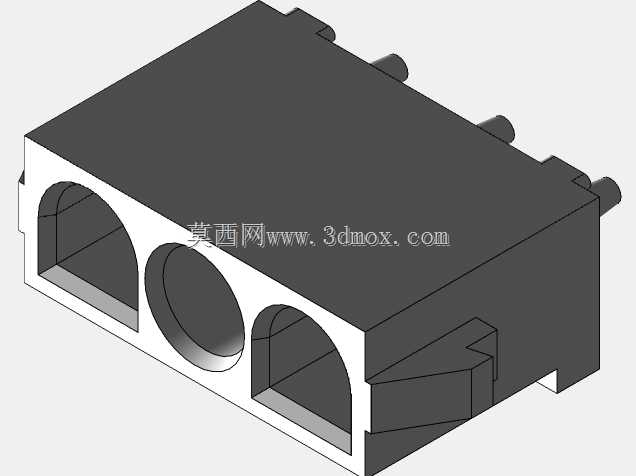

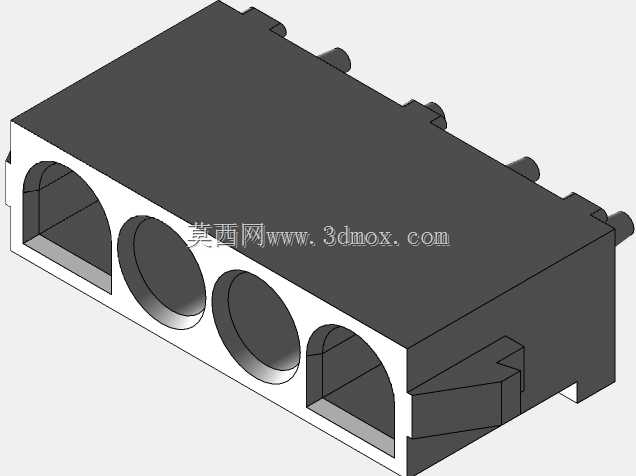

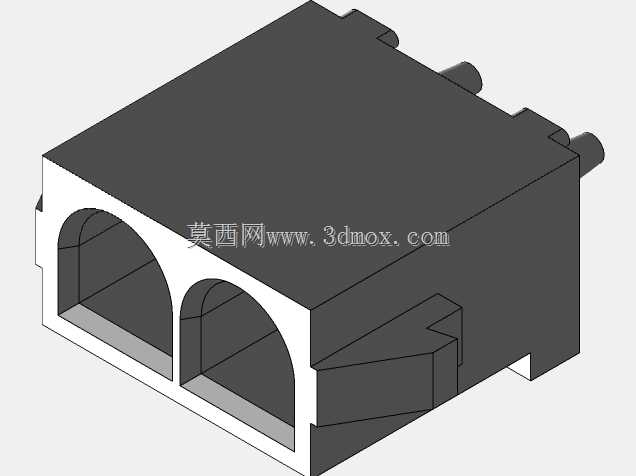

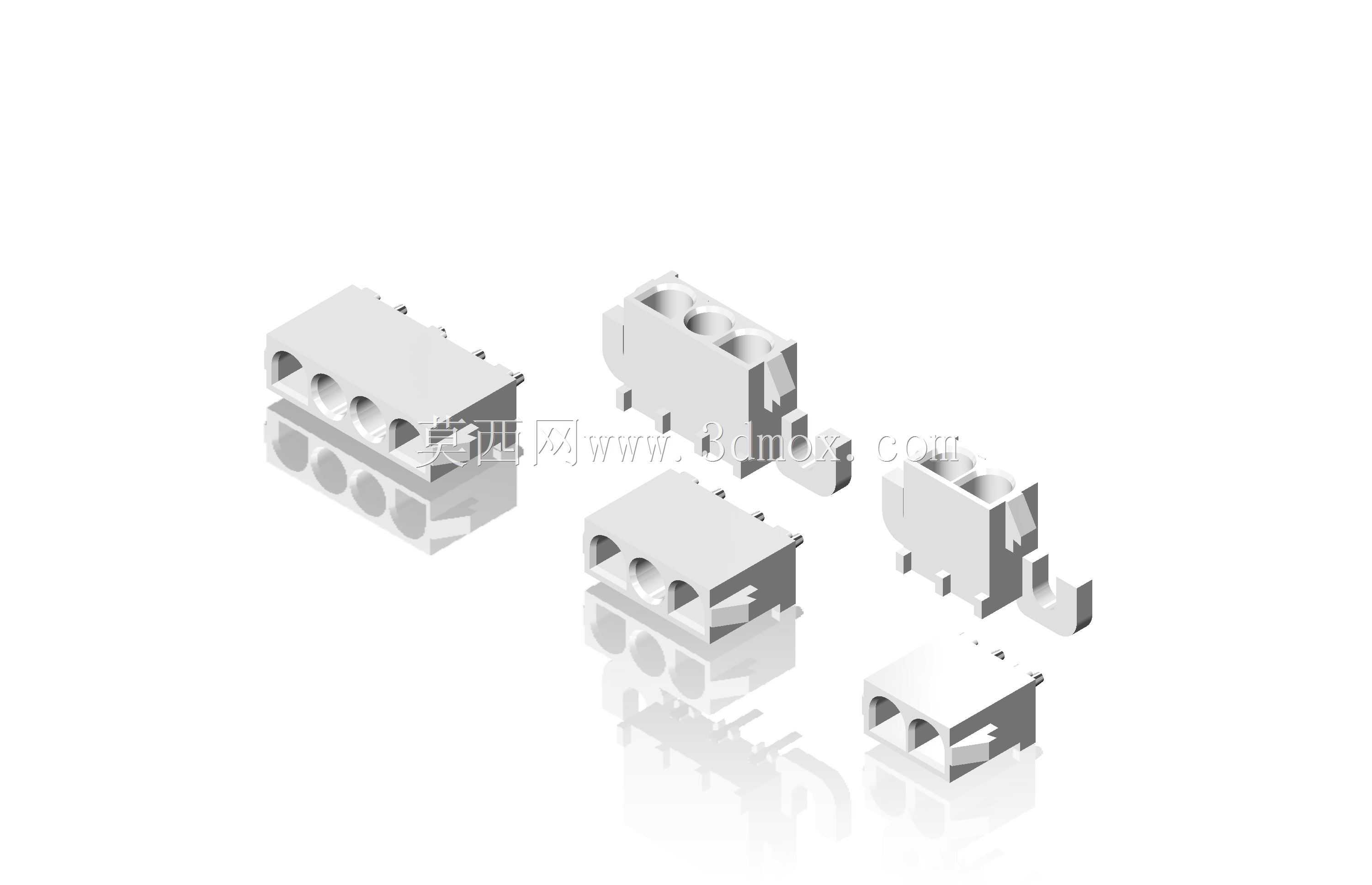

　　塑壳外部的导向凸台除了对接导向作用外，也能在多组连接器并排布置时起到间隔作用，避免相邻插件之间的干涉，不同针数的壳体宽度随回路数线性变化，高度方向保持统一尺寸，在做线束三维布置时，可以直接调用同系列不同针数的模型完成布线预演，提前核算线束分叉位置的空间占用，避免后期装配时出现连接器与周边结构件的干涉问题。塑壳外壁的防滑纹理设计，是考虑到检修插拔时的操作便利性，即便手上沾有少量油污，也能借助纹理的摩擦力顺利完成插拔操作，不需要额外借助工具撬动，避免硬撬造成塑壳开裂、内部端子变形。整套模型还原了不同回路数壳体的所有结构细节，包括内部的端子限位筋、卡爪的弹性让位槽、二次锁的安装卡槽，在做整机结构设计时，可以直接将模型导入装配体，

　　模拟线束走线路径，核算连接器对接后需要预留的操作空间，尤其是在设备内部布线空间紧凑的区域，提前验证连接器的插拔操作空间是否足够，避免后期生产阶段才发现操作空间不足，需要临时调整结构件位置的问题。这类连接器的端子适配常规的线径范围，压接部位采用包覆式设计，压接后能同时固定导线的线芯与绝缘外皮，提升导线与端子的结合强度，在长期振动的使用场景下，不会因为线芯反复弯折出现断裂问题。
