带指示灯功能拨动式电气控制开关结构

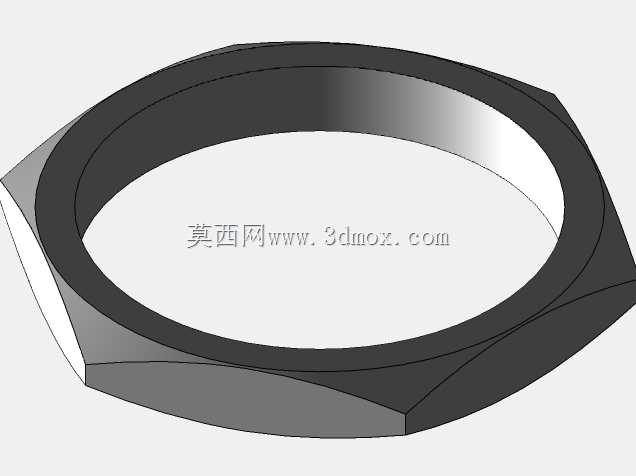

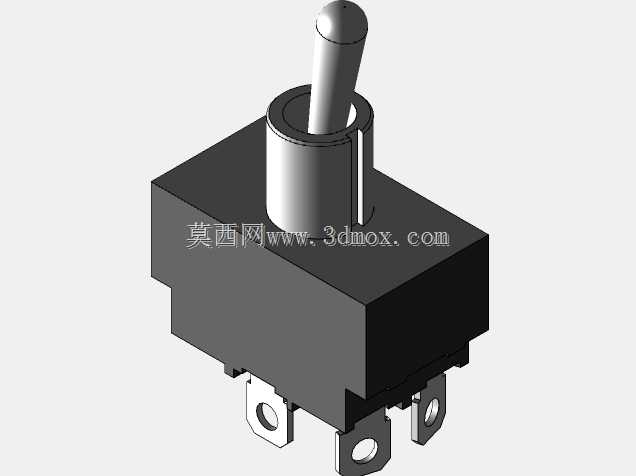

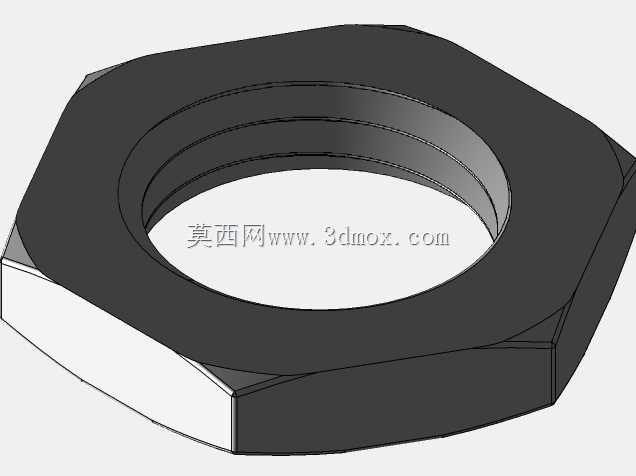

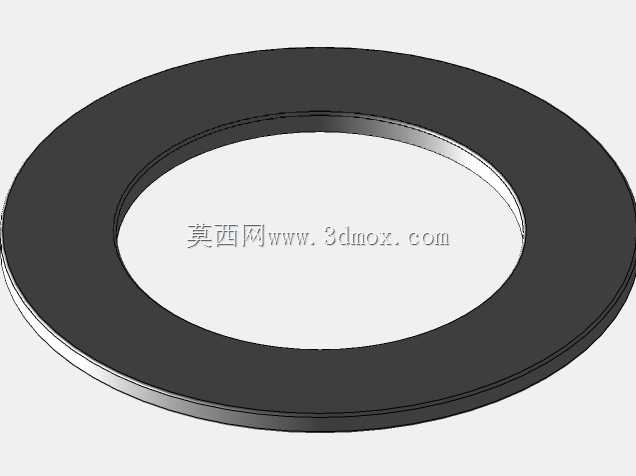

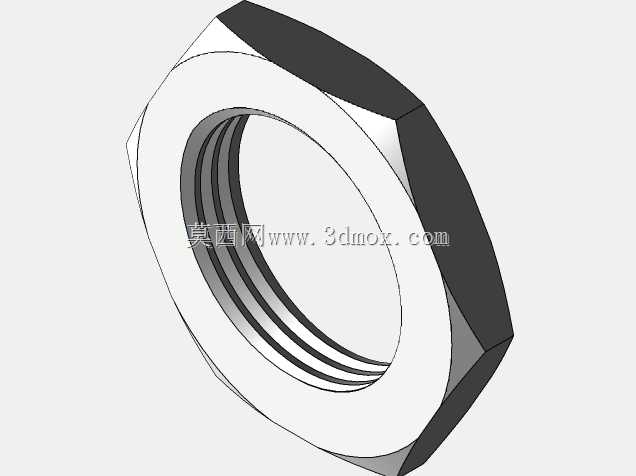

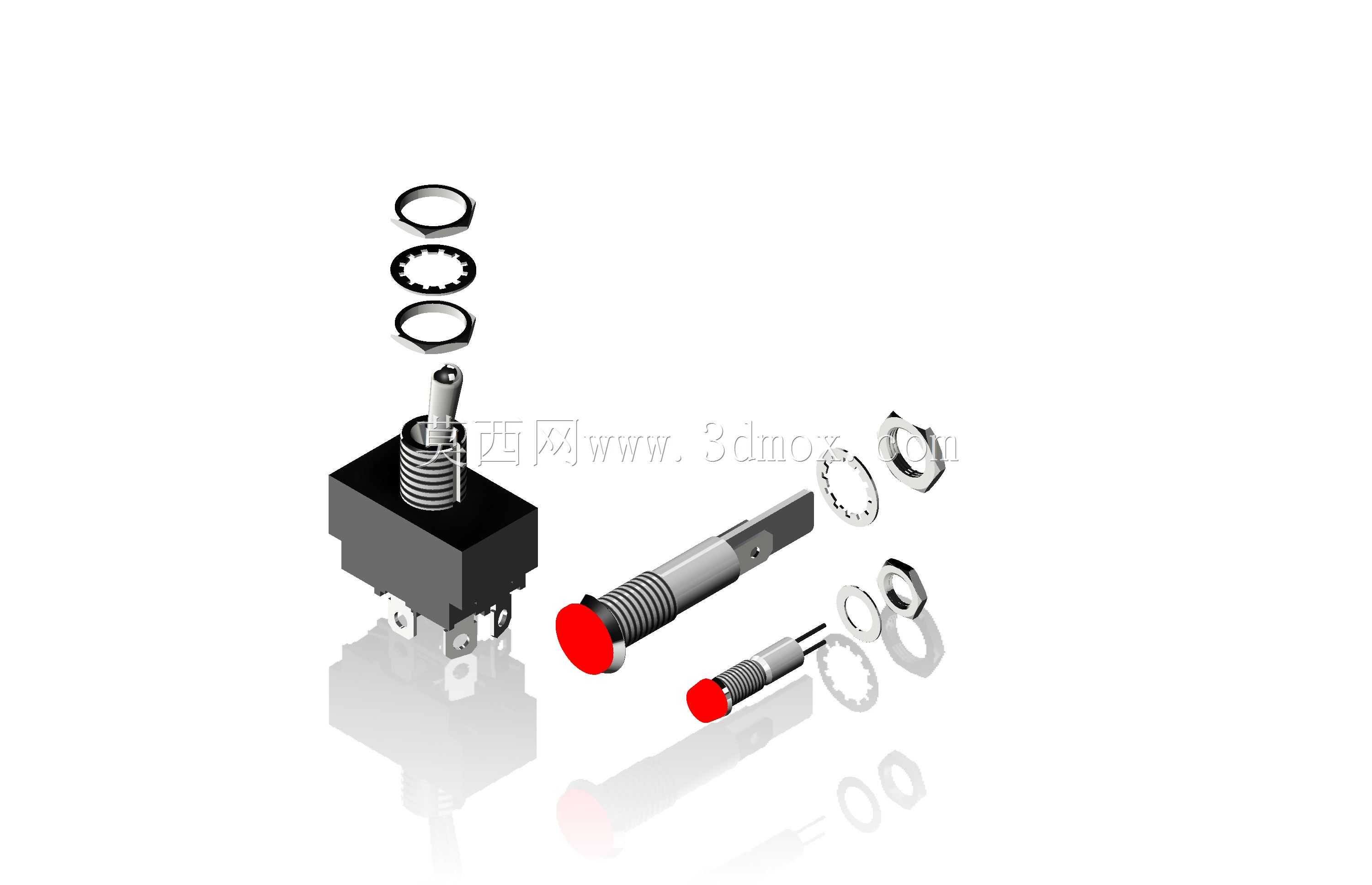

　　这类带指示灯的拨动开关，在工业控制机柜、小型机电设备操作面板、测试仪器台架上的应用十分普遍，和普通无指示拨动开关相比，它能直接通过端部的发光区域反馈回路通断状态，操作人员不用额外核对指示灯组就能快速确认当前开关档位，在多开关密集排布的操作面板上，能大幅降低误操作概率。从拆解的结构来看，整套组件包含拨杆操作主体、锁紧螺母、密封垫圈、防松齿垫、接线插脚以及配套的不同长度适配拨头，所有外露金属件都做了防锈镀层处理，适配工业场景下多粉尘、轻度油污的使用环境。设计层面首先考虑的是面板安装的适配性，主体的安装螺纹段采用标准细牙螺纹，配套的六角锁紧螺母和齿形防松垫圈，能在设备长期受振动的工况下避免螺母松脱，密封垫圈则可以填补面板安装孔的间隙，

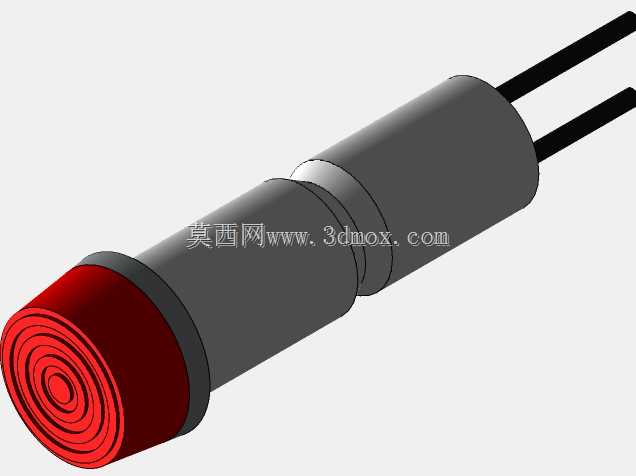

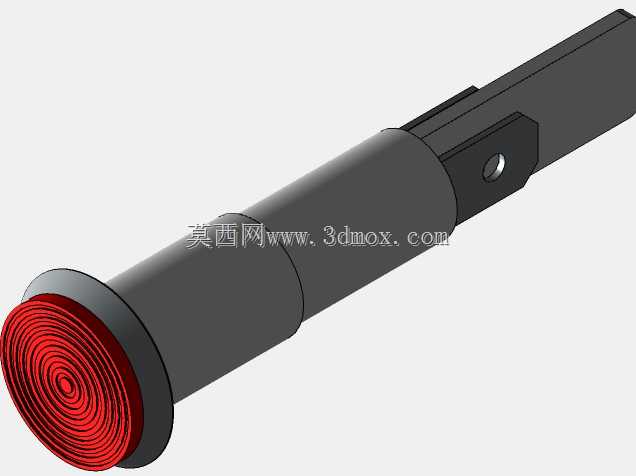

　　阻挡面板外侧的液体泼溅、粉尘侵入设备内部，满足常规工业设备的面板防护要求。拨杆的操作行程做了明确的档位限位，拨动时的阻尼感清晰，不会出现档位模糊的情况，端部的指示灯透光罩采用耐磨损的硬质材料，长期按动拨杆也不会磨花透光面，影响状态识别。不同长度的替换拨头可以适配不同厚度的操作面板，不管是薄型的塑料仪器面板，还是加厚的金属机柜门板，都能通过更换拨头保证拨杆露出面板的高度符合操作人机要求，不会出现拨杆过短不好施力、或者过长容易被误碰的问题。接线端采用标准插片式结构，和常规的冷压接线端子匹配，不用额外焊接就能完成接线，现场装配效率更高，插片的根部做了加强结构，多次插拔接线也不会出现插片弯折、松动的情况。从安装边界来看，

　　安装孔直径适配行业通用的标准开孔尺寸，不需要为了这款开关单独定制开孔模具，直接替换同规格的老式无指示拨动开关就能完成设备升级，开关主体在面板背部的占用空间经过优化，不会和面板后方的走线槽、其他电气元件产生干涉，就算是内部空间紧凑的小型控制盒也能顺利安装。开关内部的触点采用银合金材质，能承载常规控制回路的额定电流，频繁通断也不会出现触点烧蚀粘连的问题，指示灯的回路和开关主回路做了电气隔离，不会因为指示灯损坏影响主回路的通断功能，就算指示灯出现故障，开关本身的控制功能依然可以正常使用，降低设备停机维护的概率。在实际选型过程中，这类开关常被用在设备的电源控制、功能档位切换、辅助回路通断等位置，相比按钮式开关，拨动开关的档位状态保持更稳定，

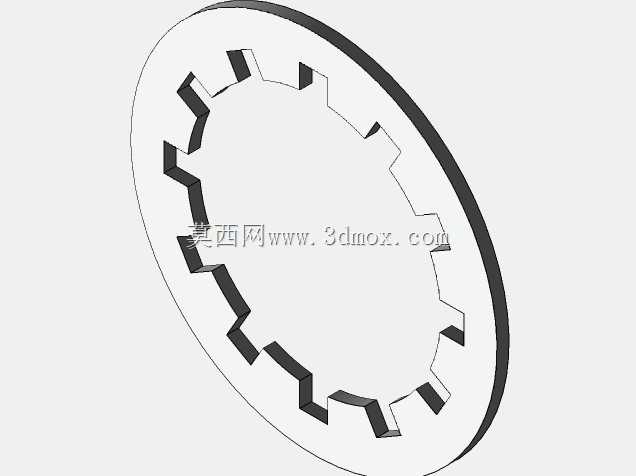

　　不会因为意外触碰就改变通断状态，加上自带的状态指示功能，在设备调试、日常巡检过程中，工作人员可以快速扫过面板就掌握各个回路的通电状态，不用逐个用万用表测量通断，能大幅提升现场运维的效率。结构设计上还考虑了维修替换的便利性，所有的配件都采用标准化尺寸，单个零件损坏后不需要更换整个开关总成，替换对应的密封件、螺母或者拨头就能继续使用，降低设备的后期维护成本。拨杆的操作角度经过人体工学优化，拨动时只需要施加适中的力度就能完成档位切换，既不会因为力度太轻容易误碰，也不会因为力度太大造成操作疲劳，适合需要频繁切换档位的测试类设备使用。金属垫圈的齿形结构不仅能起到防松作用，还能刺破面板表面的喷涂层，和金属面板形成可靠的电气连接，实现开关外壳的接地导通，满足电气设备的安全防护要求，避免外壳带电造成安全隐患。
