OptoSigma系列精密位移载物台组件

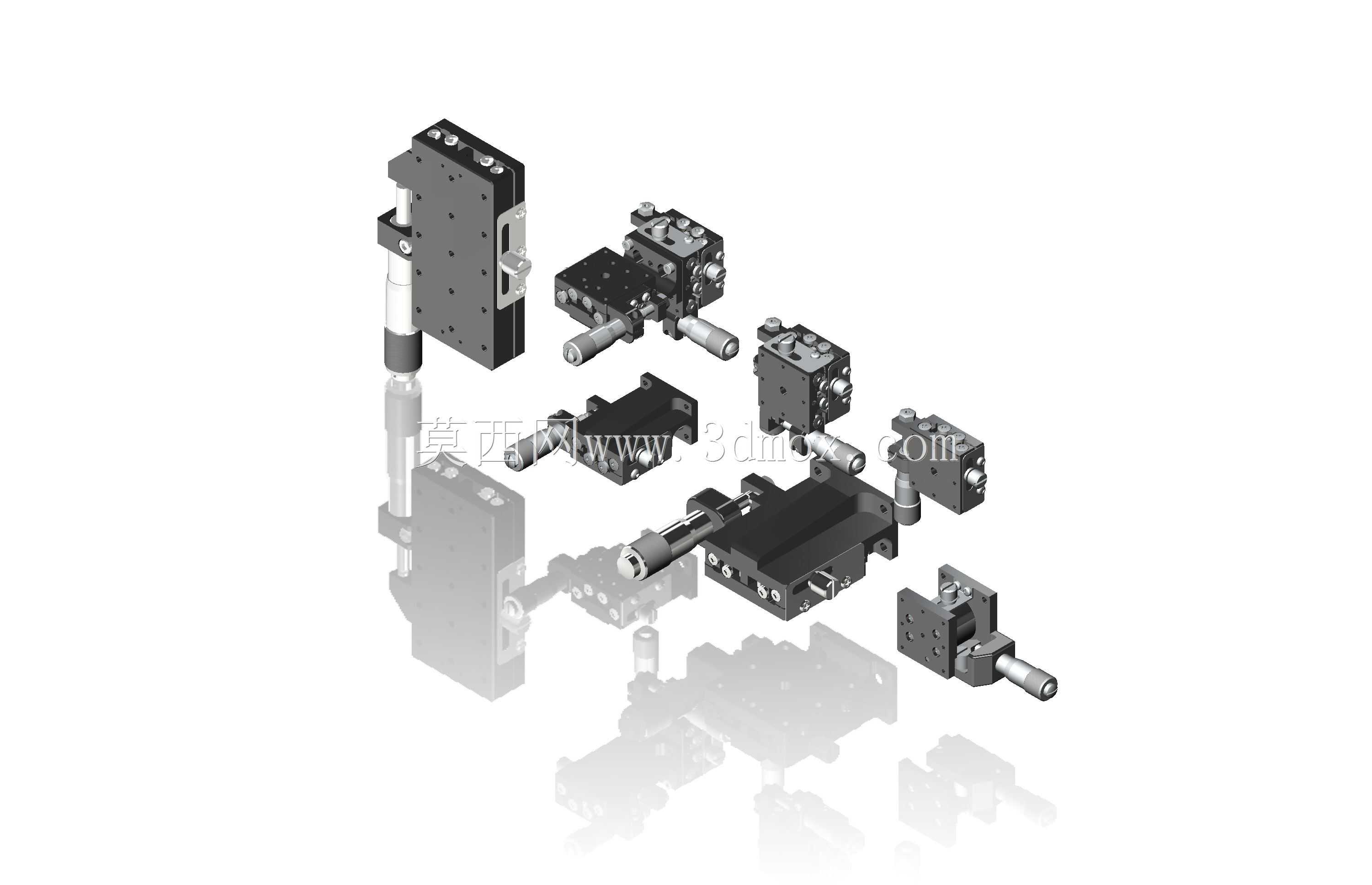

　　这套位移调整组件覆盖光学实验、精密检测、微纳加工场景下的多维度位置调节需求，从单轴直线驱动到多轴组合安装的结构都做了完整还原，能直接适配光学平台、精密检测设备的装调工位。做光学实验装调的时候，经常遇到光路元件需要微米级位置微调的情况，单靠手动挪动根本没法保证光轴同轴度，这套组件里的不同规格载物台，就是针对这类场景设计的：25mm规格的钢质载物台分X中心驱动、XY钢级、XYZ侧装、Z支架驱动几个构型，分别对应单轴直线位移、平面二维位置调整、空间三维姿态微调、垂直方向Z轴升降的需求，40mm规格的长行程侧驱、Z支架驱动型号，则是给需要更大调节行程的光路、检测工位准备的，搭配TSD-403L驱动器就能实现电控微调，不用手动拧调节旋钮碰歪光路。

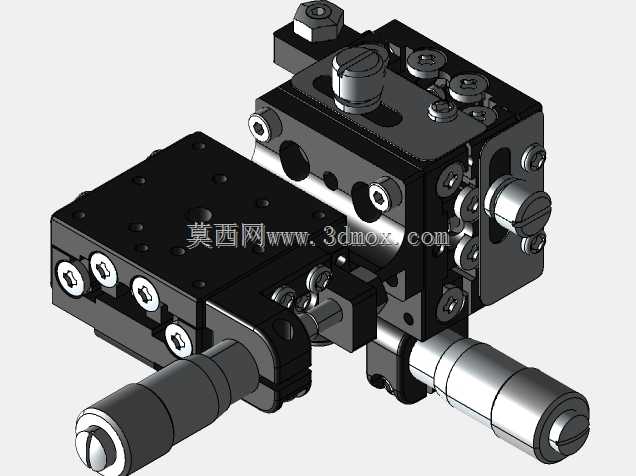

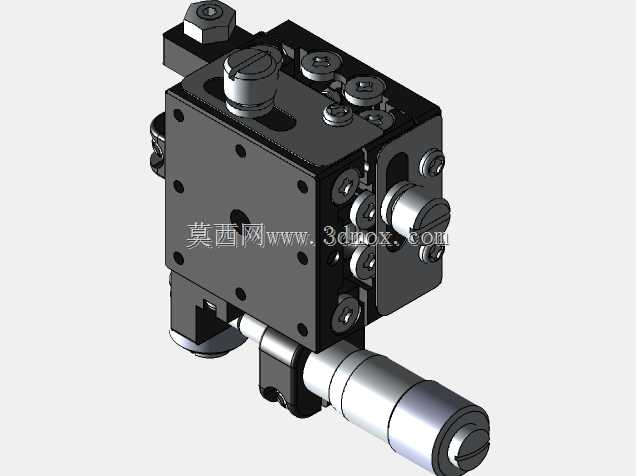

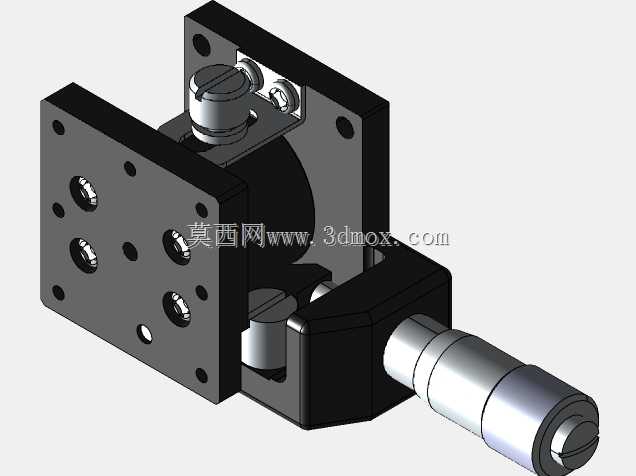

　　从结构设计上看，所有载物台的基体都采用淬硬钢加工，导轨面做了精密磨削处理，配合交叉滚柱导轨的结构，能把空回间隙控制在微米级，调节的时候不会出现卡顿或者回程差的问题。X中心驱动的型号把驱动螺杆布置在载物台中心线上，推动滑台移动的时候不会产生偏载力矩，就算在滑台边缘装夹较重的光学元件，也不会出现卡滞或者爬行的问题；XY二维载物台采用叠层结构，下层负责X轴方向移动，上层负责Y轴方向移动，两层的调节旋钮都布置在便于操作的侧面，不会和上方装夹的元件产生干涉；XYZ侧装型号把Z轴升降模块集成在XY滑台的侧方，相比传统叠层结构的Z轴在上方的设计，整体高度更低，能压缩光路的垂直方向占用空间，适合紧凑型光学系统的搭建；Z支架驱动的型号则是专门给垂直方向光路调整设计的，支架本身做了加强筋结构，就算滑台升到最高位置，也不会出现晃动，保证光轴的稳定性。

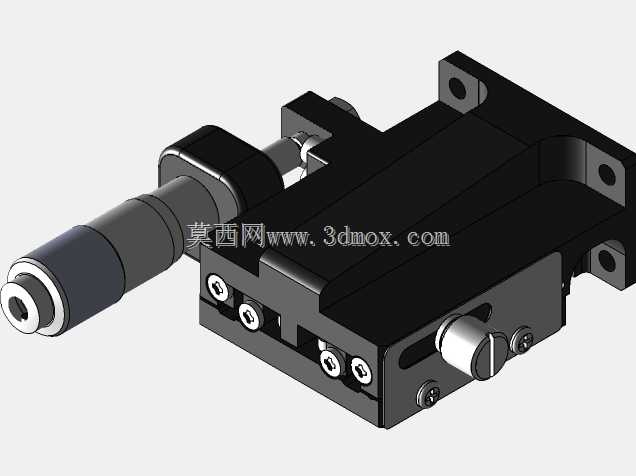

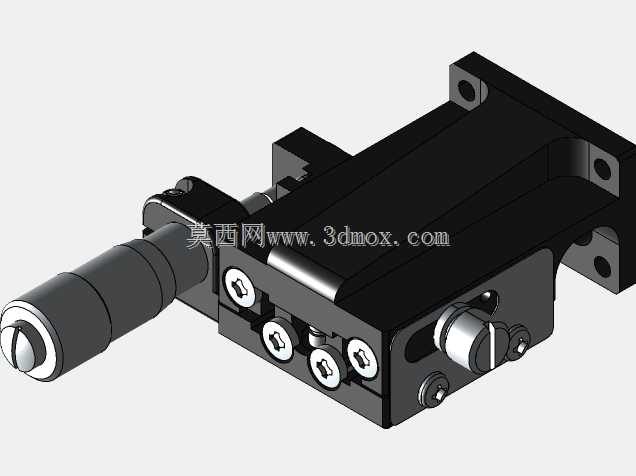

　　安装边界方面，25mm规格的载物台安装孔位完全兼容标准光学平台的M6螺纹孔阵列，孔距是25mm的整数倍，不用额外做转接板就能直接固定在平台上，滑台的台面也做了标准的M4安装螺孔阵列，能直接装夹透镜架、反射镜座、激光器固定座这类标准光学元件，装夹的时候只要把元件底座的孔对准台面上的螺孔，拧紧紧固螺丝就行，不用额外做定位调整。40mm规格的长行程型号，X轴的有效行程比25mm规格长40%，适合需要大范围调整光路位置的场景，比如激光打标设备的焦距调整、视觉检测设备的镜头位置微调，安装孔位同样兼容标准光学平台，侧方的驱动接口可以直接配套标准的伺服微调旋钮或者电动驱动器，切换手动/电动调节模式不用拆改滑台结构。

　　实际选型的时候，要是做小型光学实验台搭建，优先选25mm规格的组合，整体体积小，调节精度高，不会占用太多平台空间；要是做工业检测设备的集成，比如机器视觉的对位平台、激光加工的工件微调工位，选40mm长行程的型号更合适，行程足够覆盖工件的尺寸偏差，钢质基体的刚性也能承受工业场景下的频繁启停冲击。所有滑台的调节旋钮都做了滚花处理，手动调节的时候摩擦力足够，就算戴无尘手套也能精准拧动，不会打滑；驱动螺杆采用细牙螺纹，螺距0.25mm，旋钮上刻了50格的分度线，每格对应的位移量是5μm，能满足绝大多数精密调整的精度要求。另外这套组件里的不同型号之间可以互相组合安装，比如把Z轴升降台装在XY二维滑台的台面上，就能组成三维调整平台，不用额外采购专用的多轴滑台，能大幅降低设备搭建的成本，组合之后的整体刚性也能满足使用要求，不会因为叠装出现刚度不足的晃动问题。
