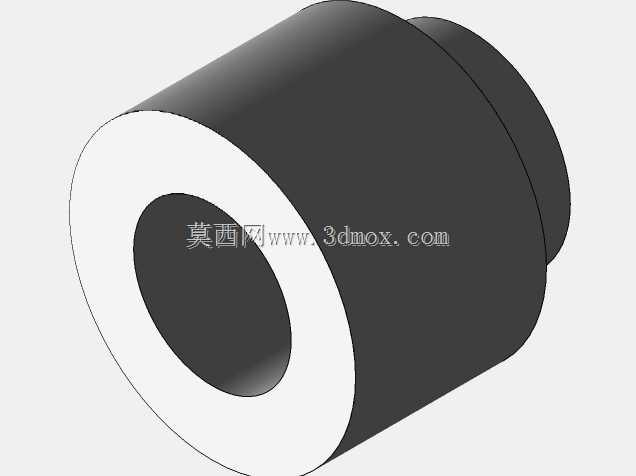

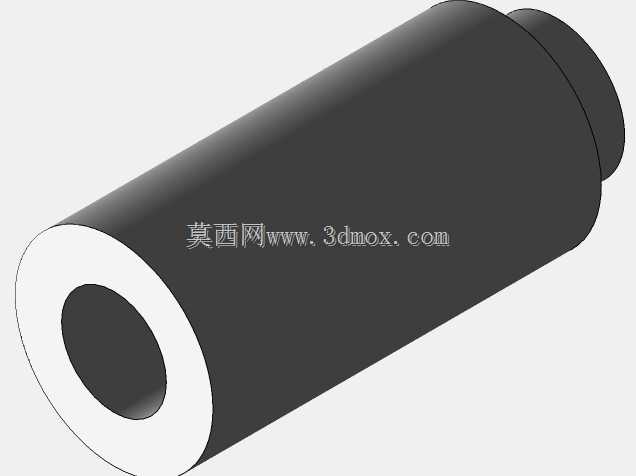

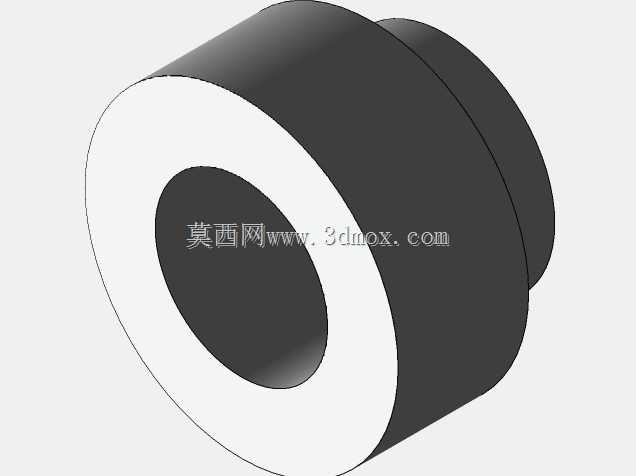

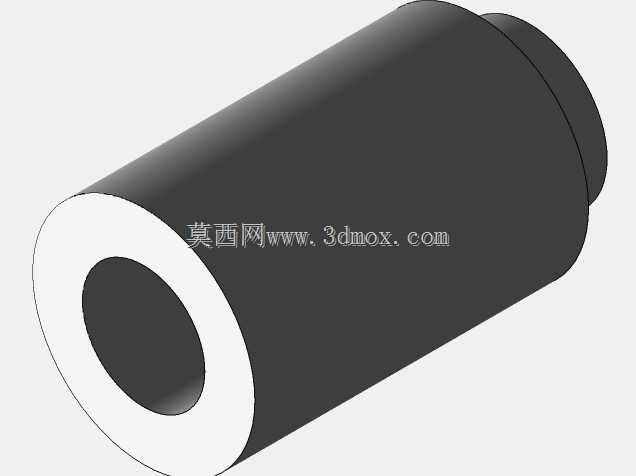

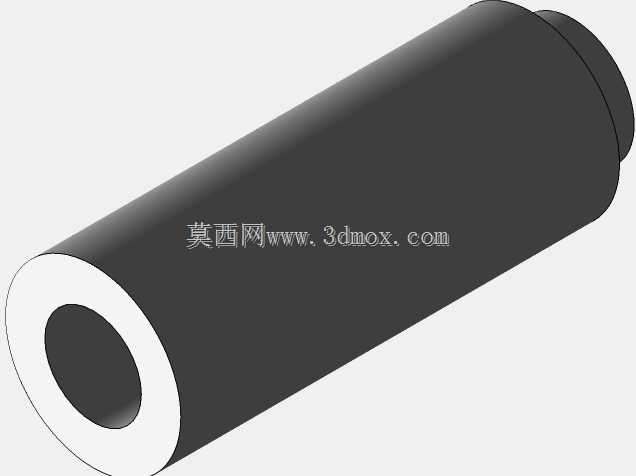

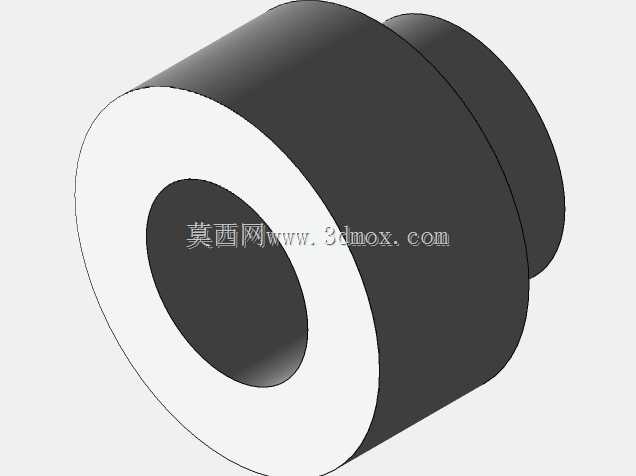

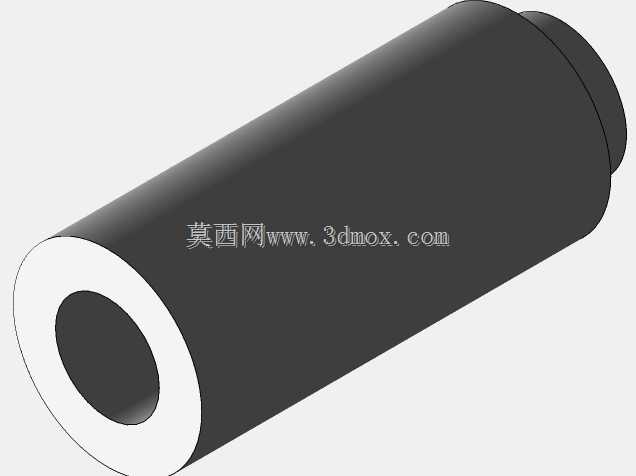

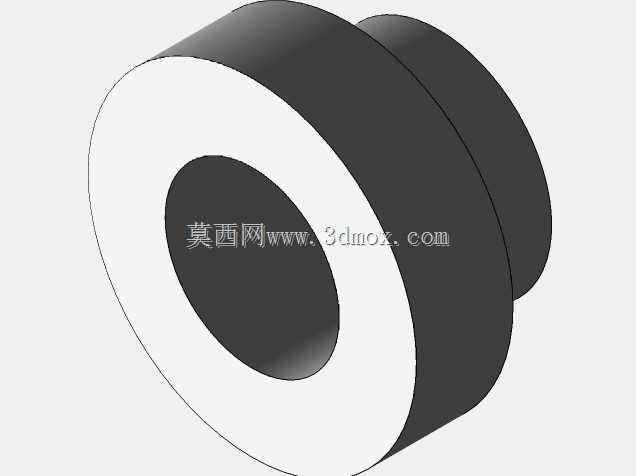

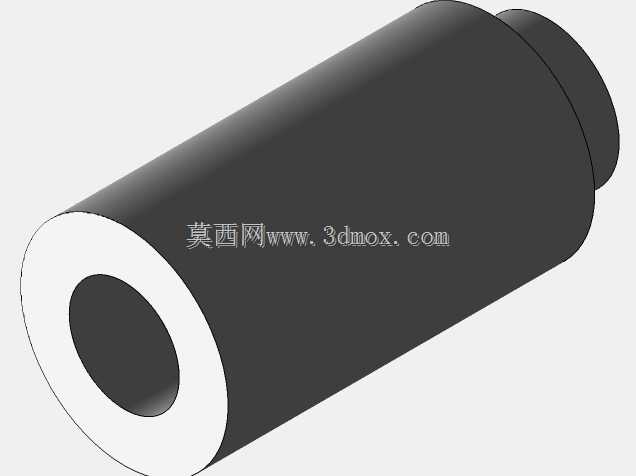

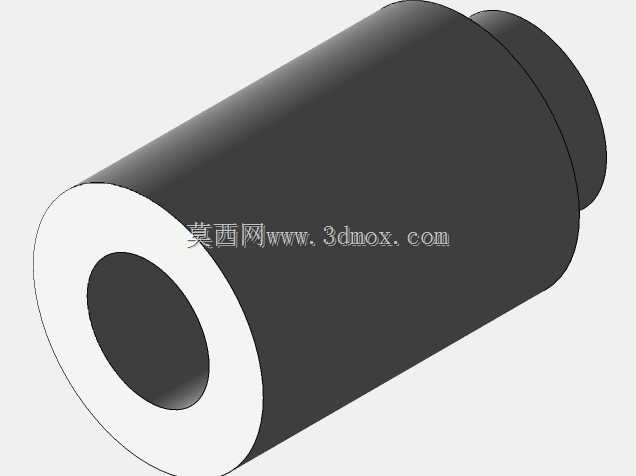

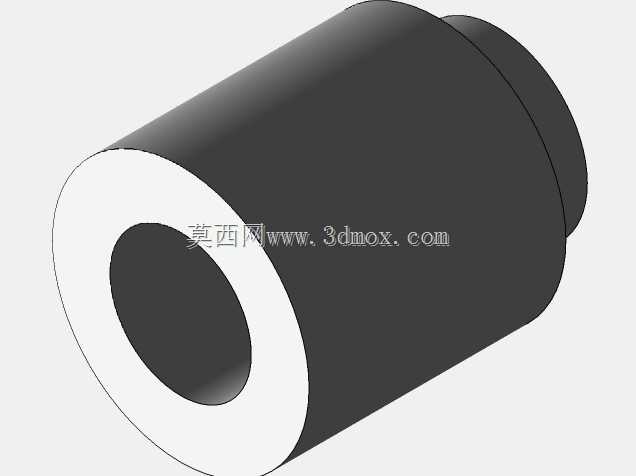

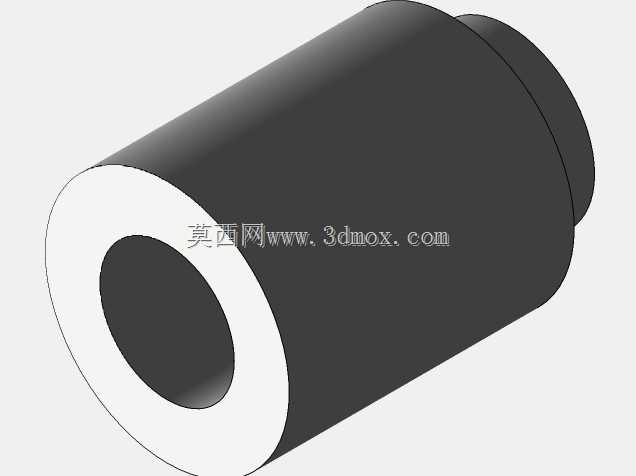

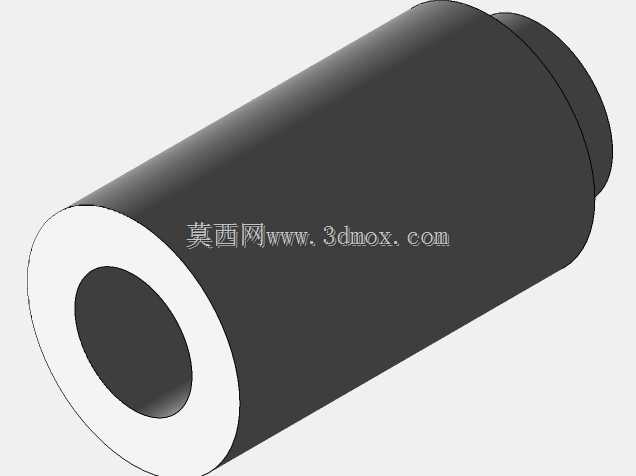

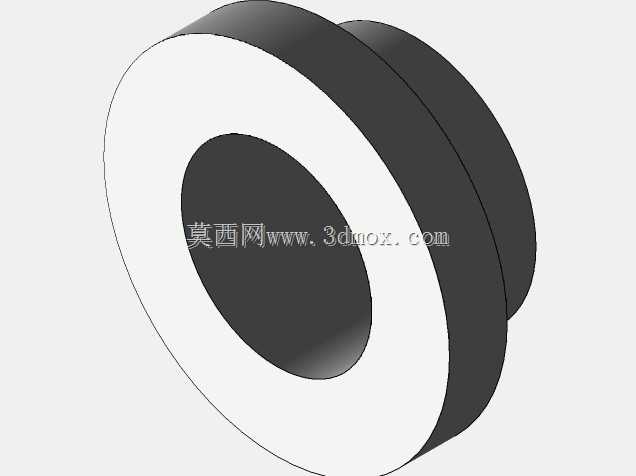

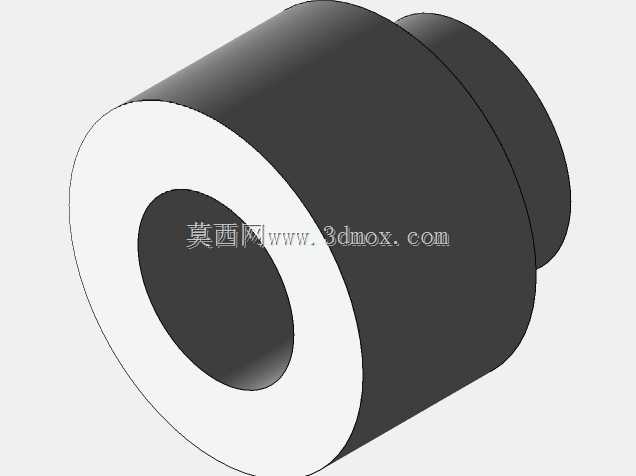

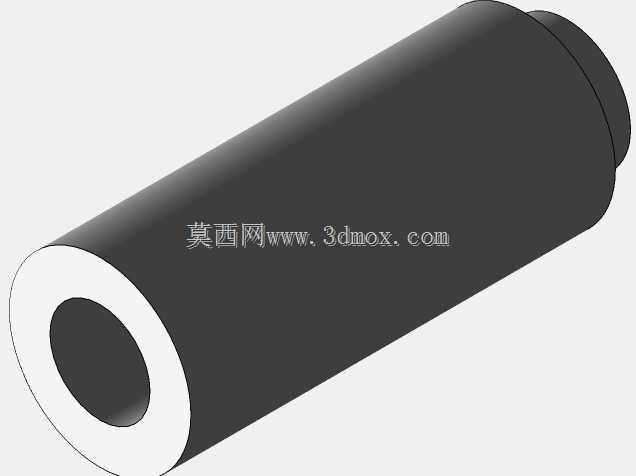

带通孔SMT钢垫片系列电子装联结构件

　　这类带通孔的SMT钢垫片，是表面贴装工艺产线里非常容易被忽略但又直接影响装联可靠性的小尺寸结构件，日常在消费电子主板、工业控制板卡、汽车电子ECU模块的SMT产线上都能见到它的应用场景，很多结构工程师在做板级堆叠设计的时候，往往会因为这类零件尺寸过小，忽略了安装边界的校核，最后导致回流焊后出现垫片偏移、虚接，甚至和周边贴片元件发生干涉的问题。从实际使用场景来看，这类垫片主要承担三个核心作用：其一是作为板载螺接结构的支撑面，分散螺丝锁附时对PCB基材的压应力，避免玻纤板在螺丝扭矩作用下出现分层、开裂，尤其是在厚度1.2mm以下的薄PCB上，没有这类钢垫片做应力分散，锁附螺丝后很容易出现板件局部凹陷，长期受振动载荷时还会出现焊盘脱落的问题；其二是作为板间接地导通的连接介质，钢质基材本身的导电性能可以在贴片后实现PCB焊盘和上方金属结构件的可靠导通，降低接地阻抗，减少高频信号传输时的EMI干扰，这在射频板卡、高速数字板的设计里尤为关键，很多射频模块的接地垫片如果选型不对，会直接导致信号驻波比超标，整板调试难度陡增；其三是作为高度补偿的结构件，在板卡堆叠存在高度差的时候，选择对应厚度的SMT垫片，可以在不额外增加压接工序的前提下，通过回流焊一次性完成高度补偿，比传统的手工装配铜柱效率提升数倍，也能避免手工装配带来的高度一致性差的问题。从设计思路上看，这个系列的垫片全部采用通孔结构，

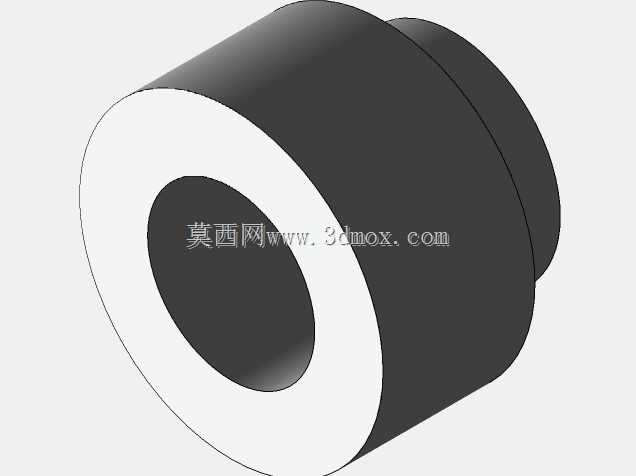

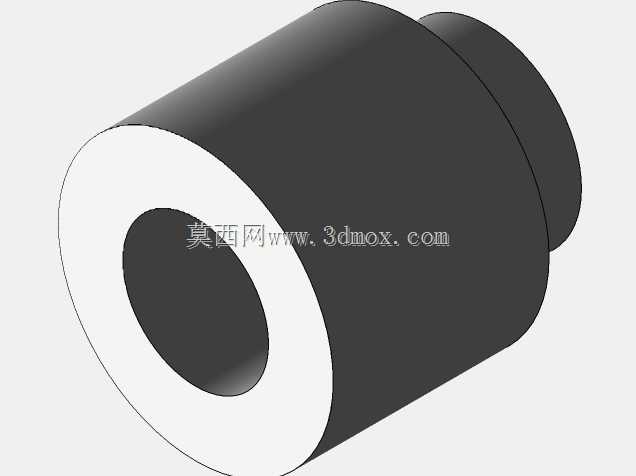

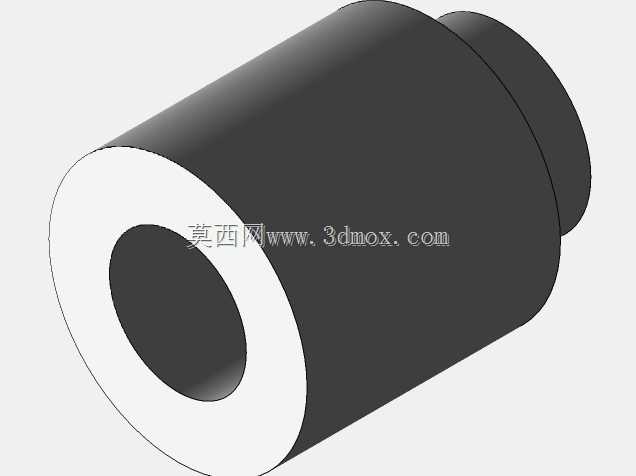

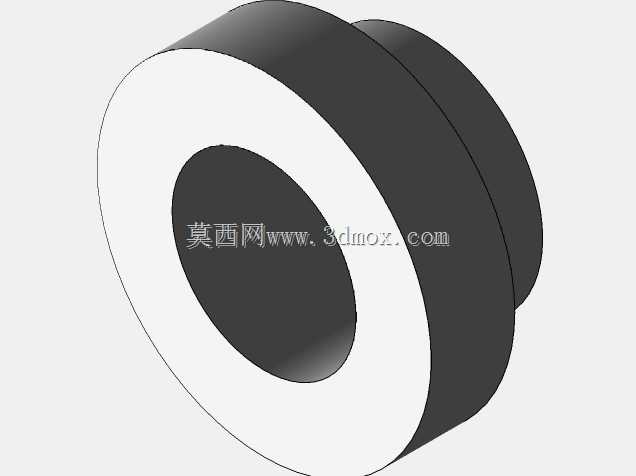

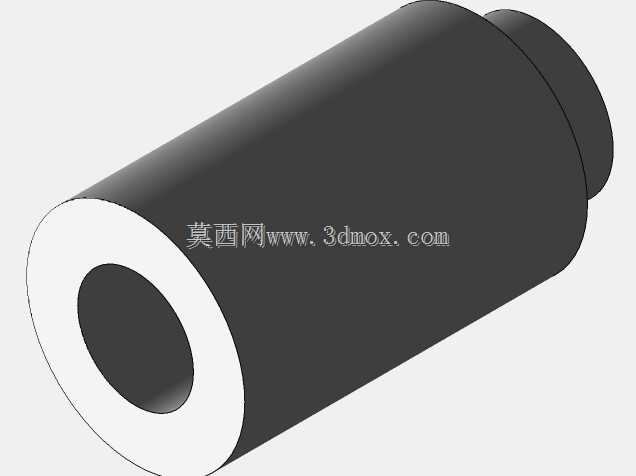

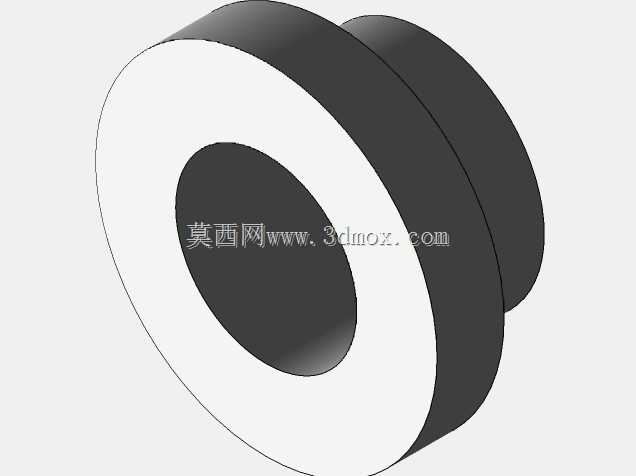

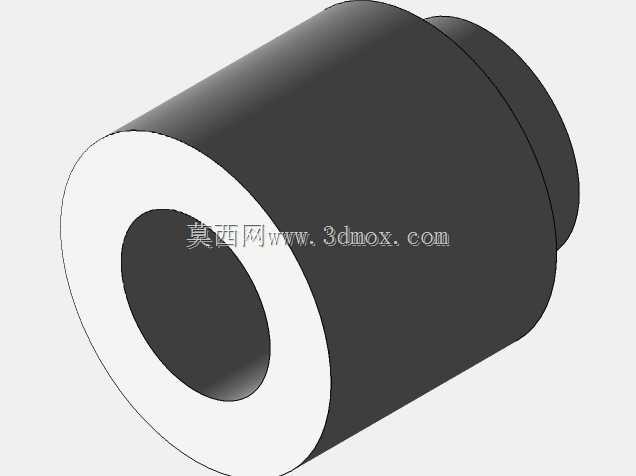

　　一方面是为了让螺丝可以直接穿过垫片中心孔锁入下方的螺母柱或者结构件，避免螺丝锁附时的侧向力直接作用在焊盘上，另一方面通孔结构在回流焊过程中可以让焊锡通过孔壁形成锡柱结构，大幅提升垫片和PCB焊盘的结合强度，相比无通孔的平垫片，抗推力、抗扭矩能力可以提升40%以上，完全能满足车载电子、工业控制类产品的振动测试要求。做这类零件的三维建模时，首先要严格控制每个规格的外径、中心通孔直径、本体厚度三个核心尺寸，因为SMT产线的吸嘴拾取是靠外径匹配吸嘴尺寸的，如果外径公差超过±0.05mm，就会出现吸嘴拾取不稳、飞件的问题；中心通孔的尺寸要和选用的螺丝规格留足0.2mm的安全间隙，避免螺丝穿入时被孔壁毛刺卡住，导致锁附滑牙；

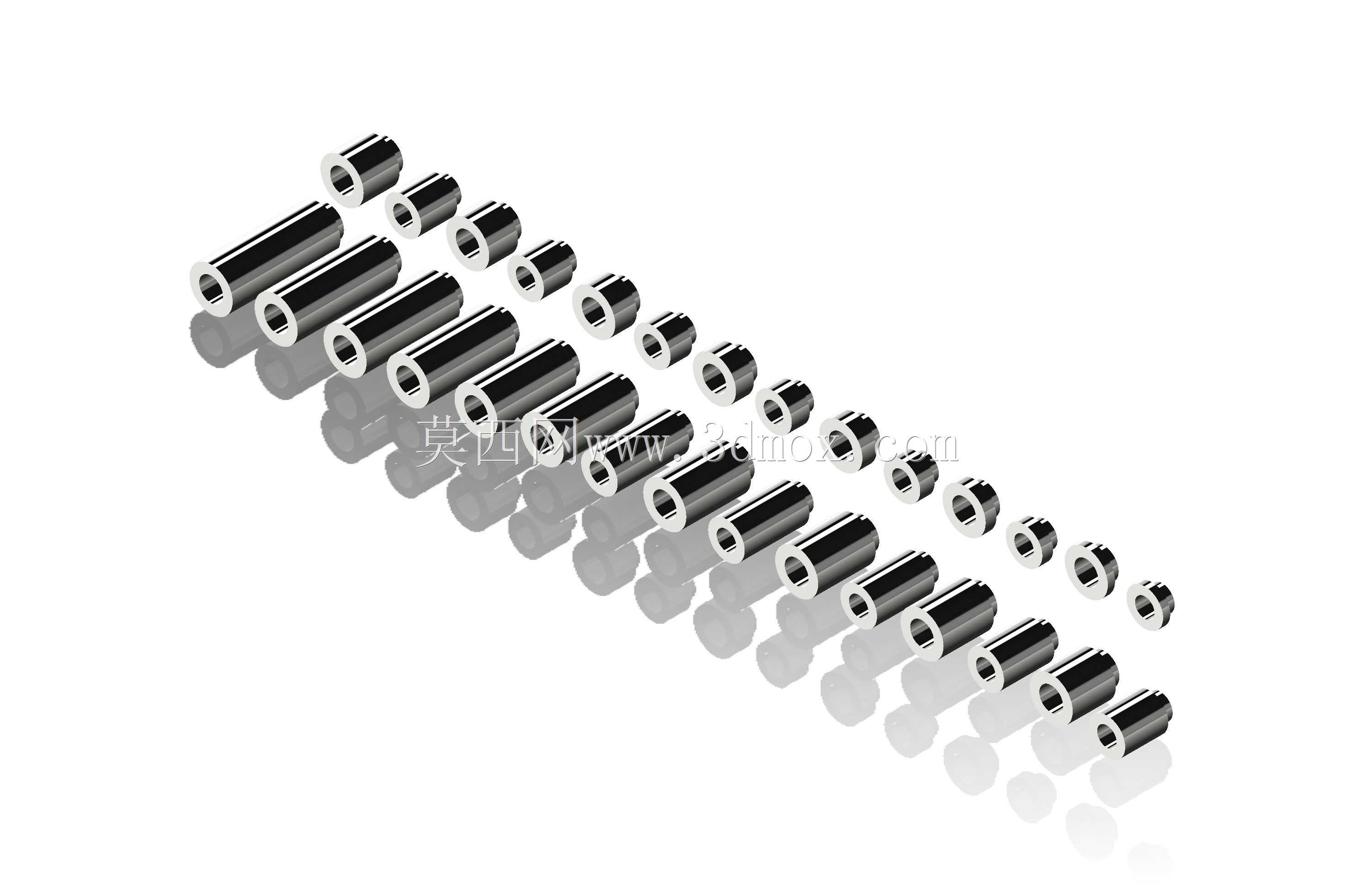

　　本体厚度的公差要控制在±0.03mm以内，否则批量贴片后会出现高度差不一致，导致上方结构件装配后出现倾斜，压接周边敏感器件。安装边界的校核同样不能忽视，首先要确认垫片焊盘的设计尺寸，焊盘外径要比垫片本体外径大0.15-0.2mm，这样回流焊时焊锡可以在垫片底部形成均匀的锡层，不会出现锡量不足导致的虚焊，同时要注意焊盘边缘和周边贴片元件的安全距离，对于0402及以下尺寸的阻容元件，安全距离要留足0.5mm以上，避免回流焊时锡膏流动导致元件桥接短路；如果垫片周边有走高频信号线，还要注意避让距离，避免钢垫片的金属特性影响信号线的阻抗连续性。另外，这个系列的垫片覆盖了多种常用的规格尺寸，从适配M1.2到M3的螺丝都有对应的型号，

　　建模时每个规格的倒角细节也做了还原，垫片底部的微倒角可以让贴片时和焊膏的接触更充分，减少立件的概率，顶部的倒角则可以引导螺丝快速对准中心孔，提升自动锁螺丝机的锁附良率。很多刚接触板级结构设计的工程师，会直接把这类垫片简化成一个带孔的圆柱体，忽略了倒角、边缘圆角这些细节，最后导出的钢网文件开口不对，或者做装配干涉检查时出现误判，实际上这类小零件的细节设计，恰恰是决定SMT产线良率的关键，比如垫片边缘如果做了R0.05的圆角处理，就不会在钢网脱模时刮带锡膏，减少锡珠产生的概率。在实际选型建模的时候，还要结合产线的回流焊温度曲线确认垫片的材质耐温参数，不过三维建模阶段不需要体现材质属性，只需要把外形尺寸、安装位置、周边避让关系做准确，就能给后续的PCB Layout、钢网设计、结构装配校核提供准确的参考，避免后期开模或者试产时才发现干涉、尺寸不匹配的问题，大幅缩短板卡的研发迭代周期。
