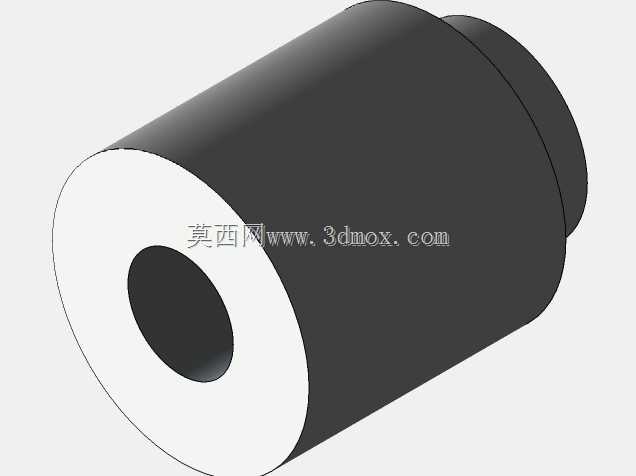

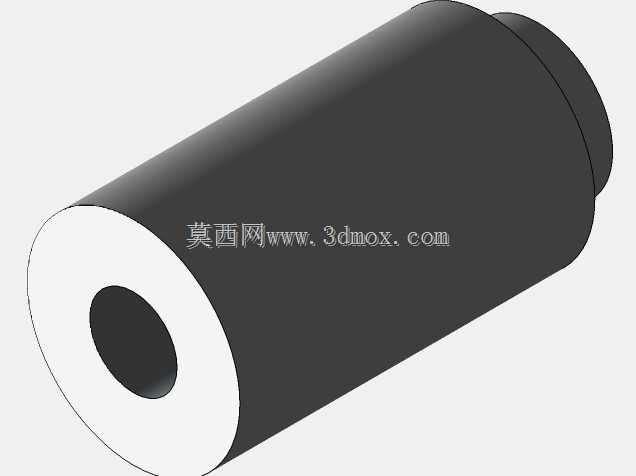

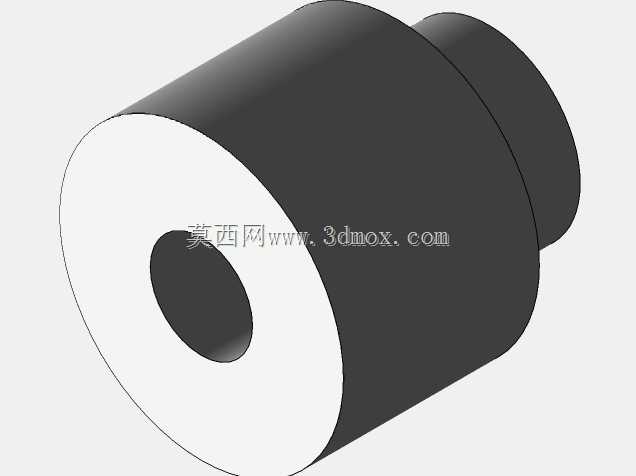

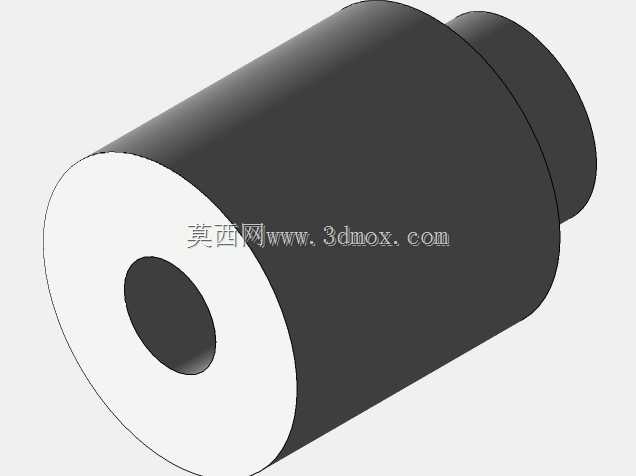

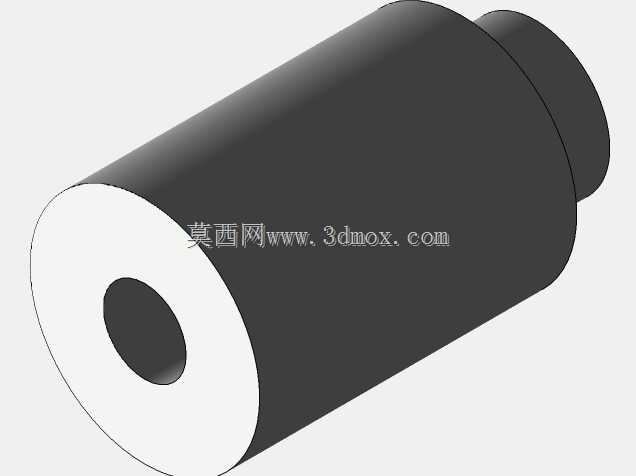

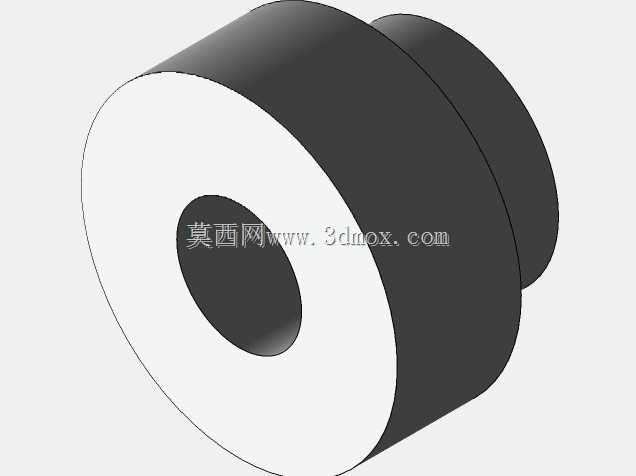

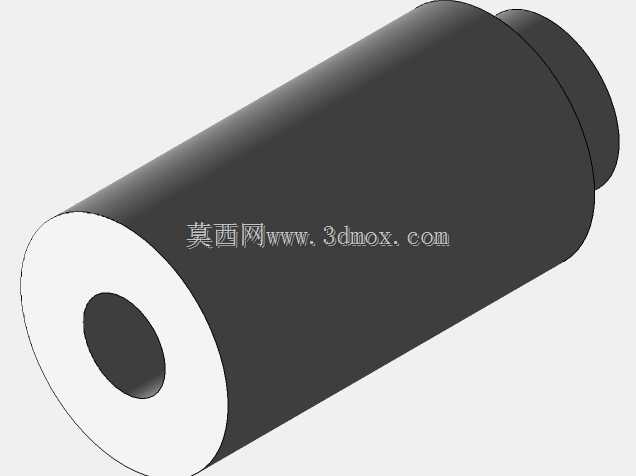

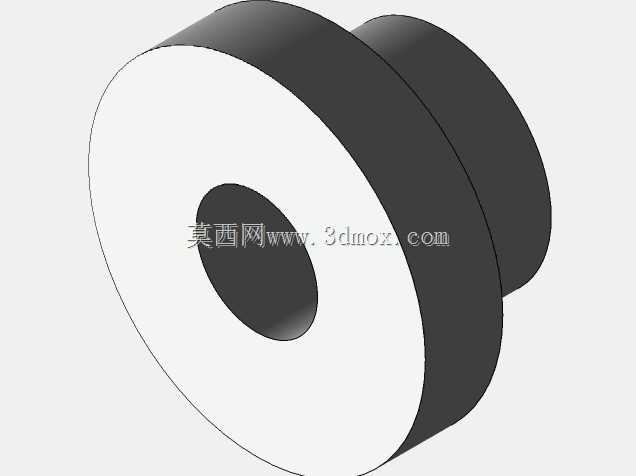

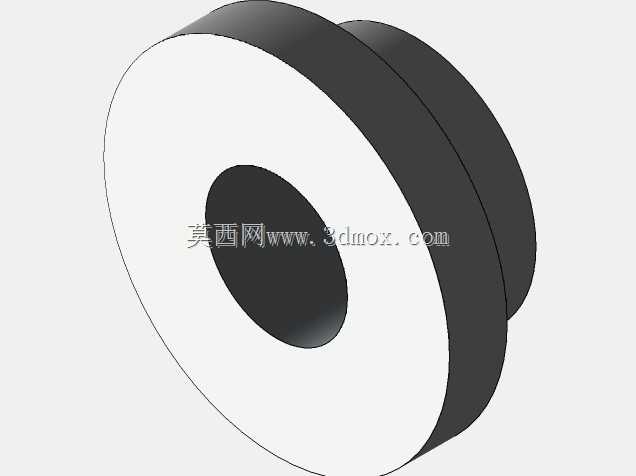

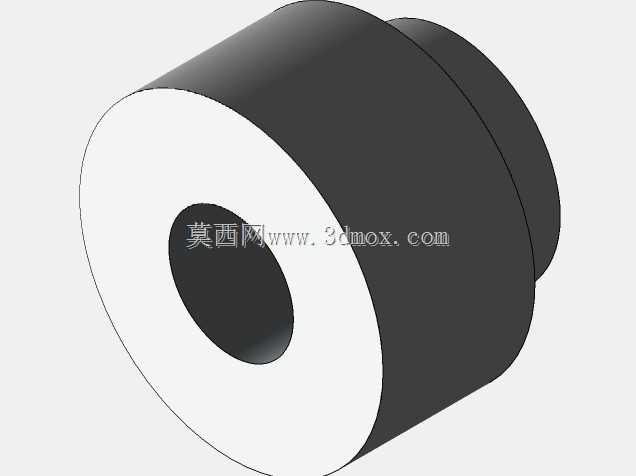

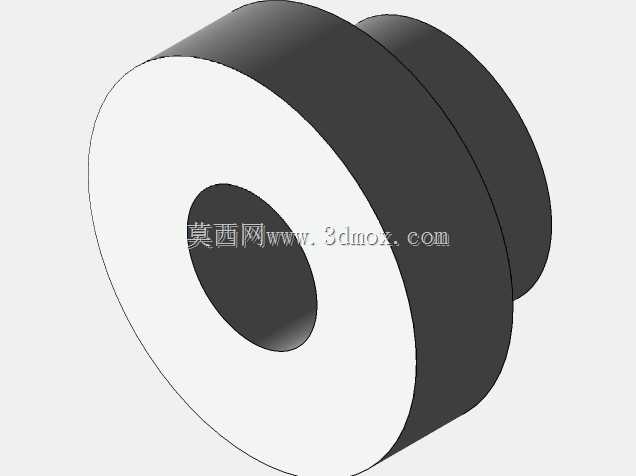

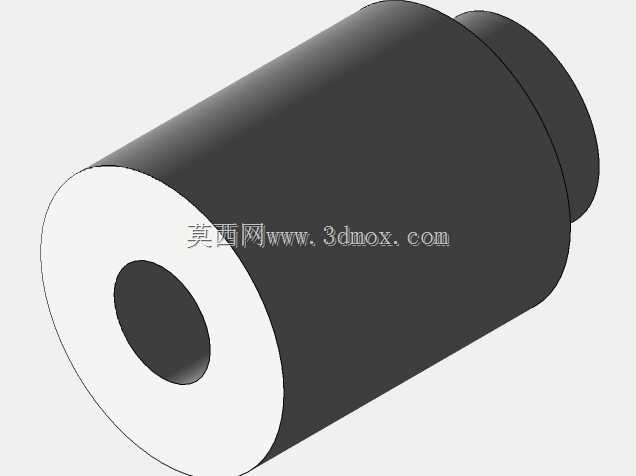

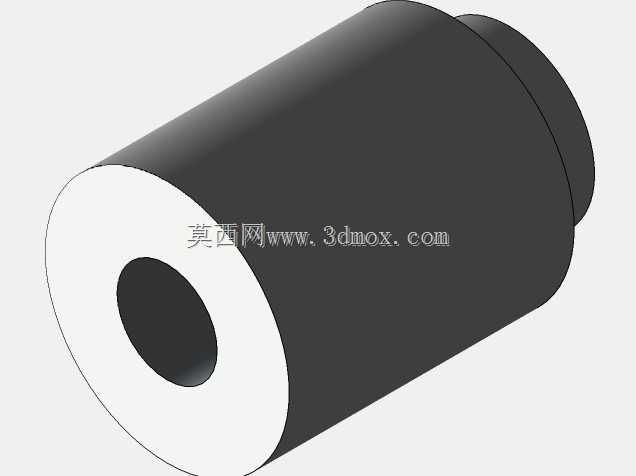

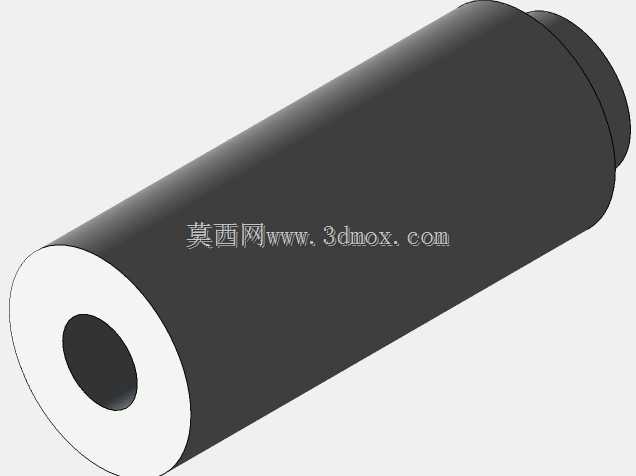

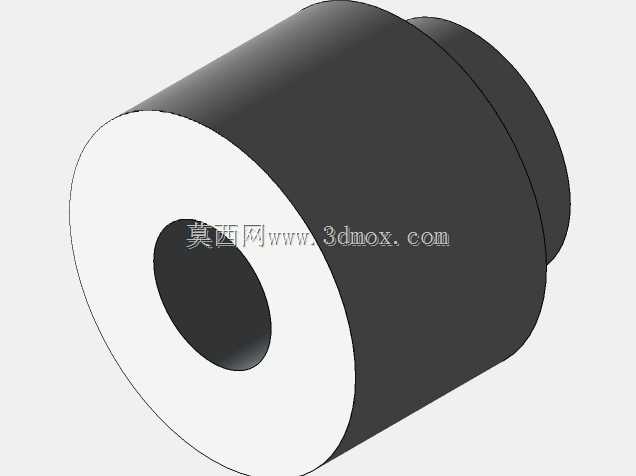

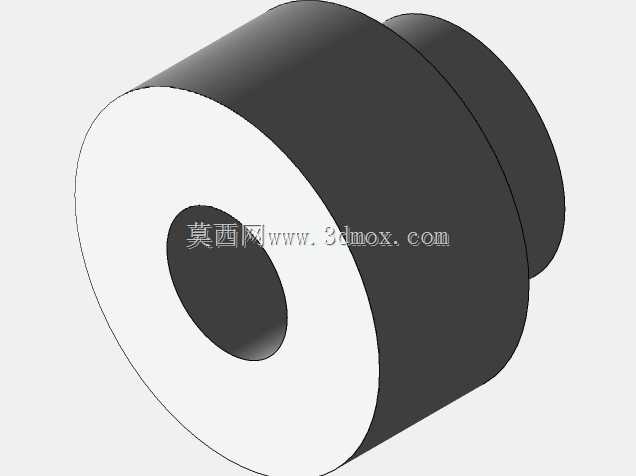

伍尔特SMT钢垫片螺纹连接组件三维结构

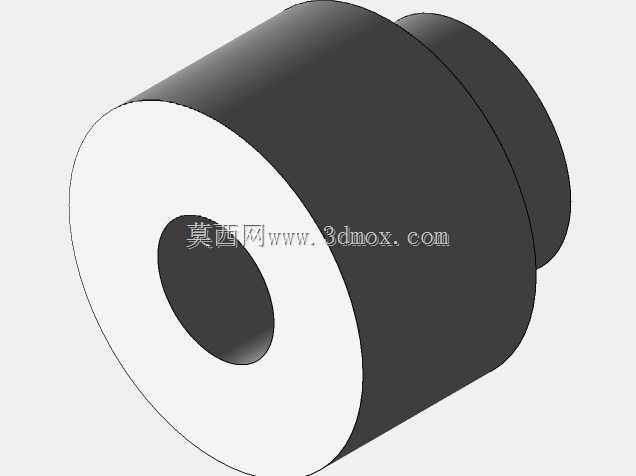

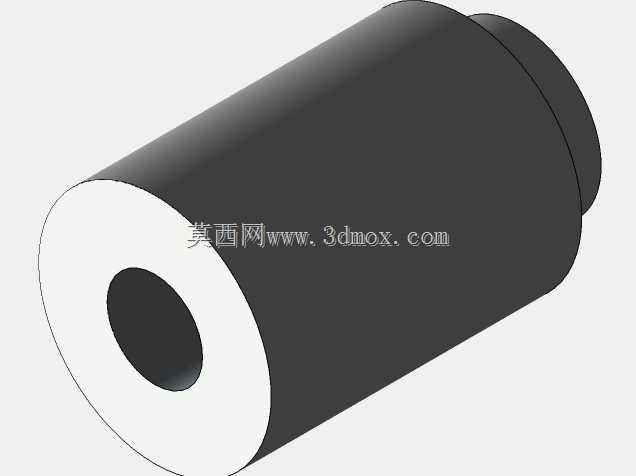

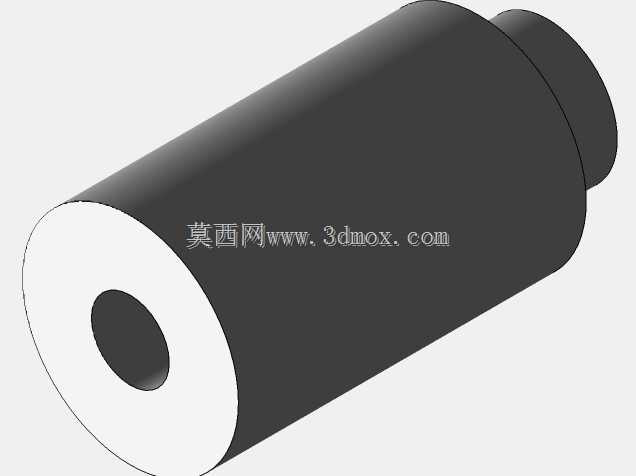

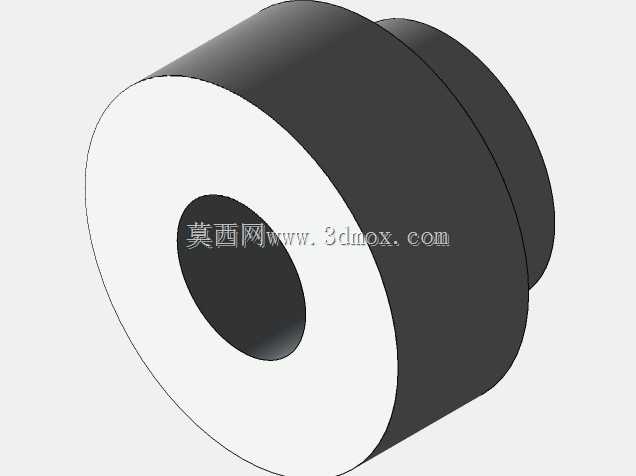

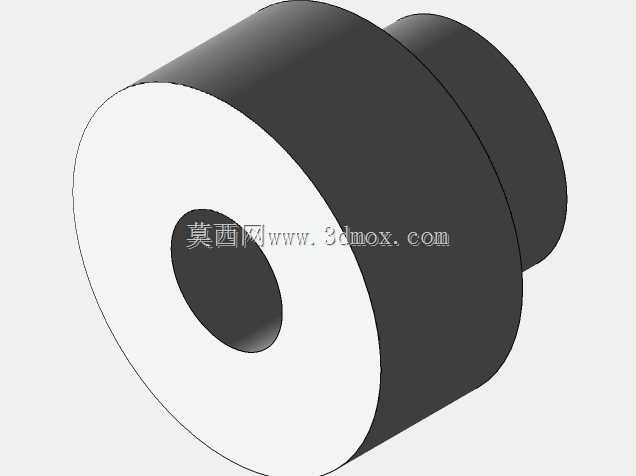

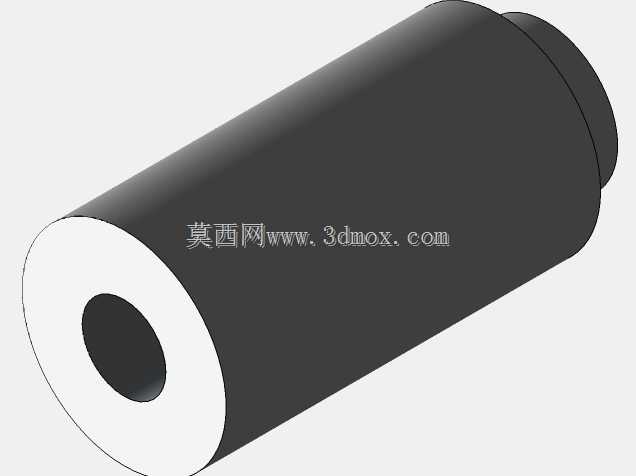

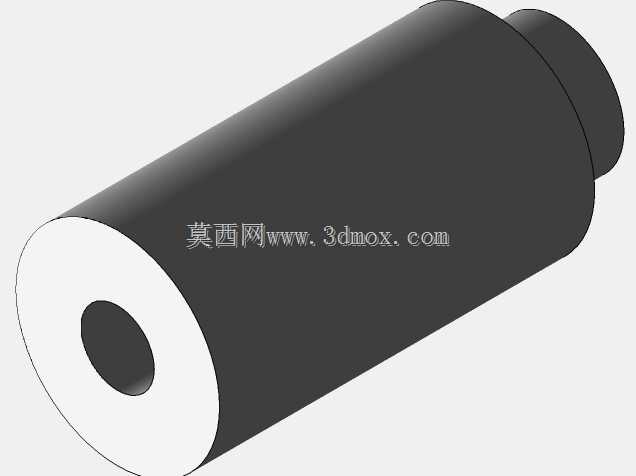

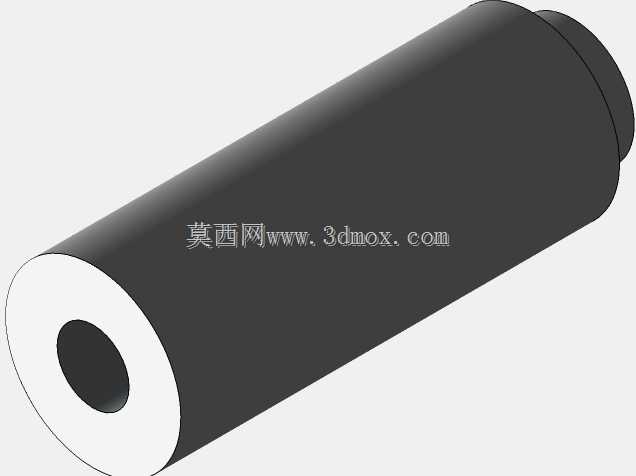

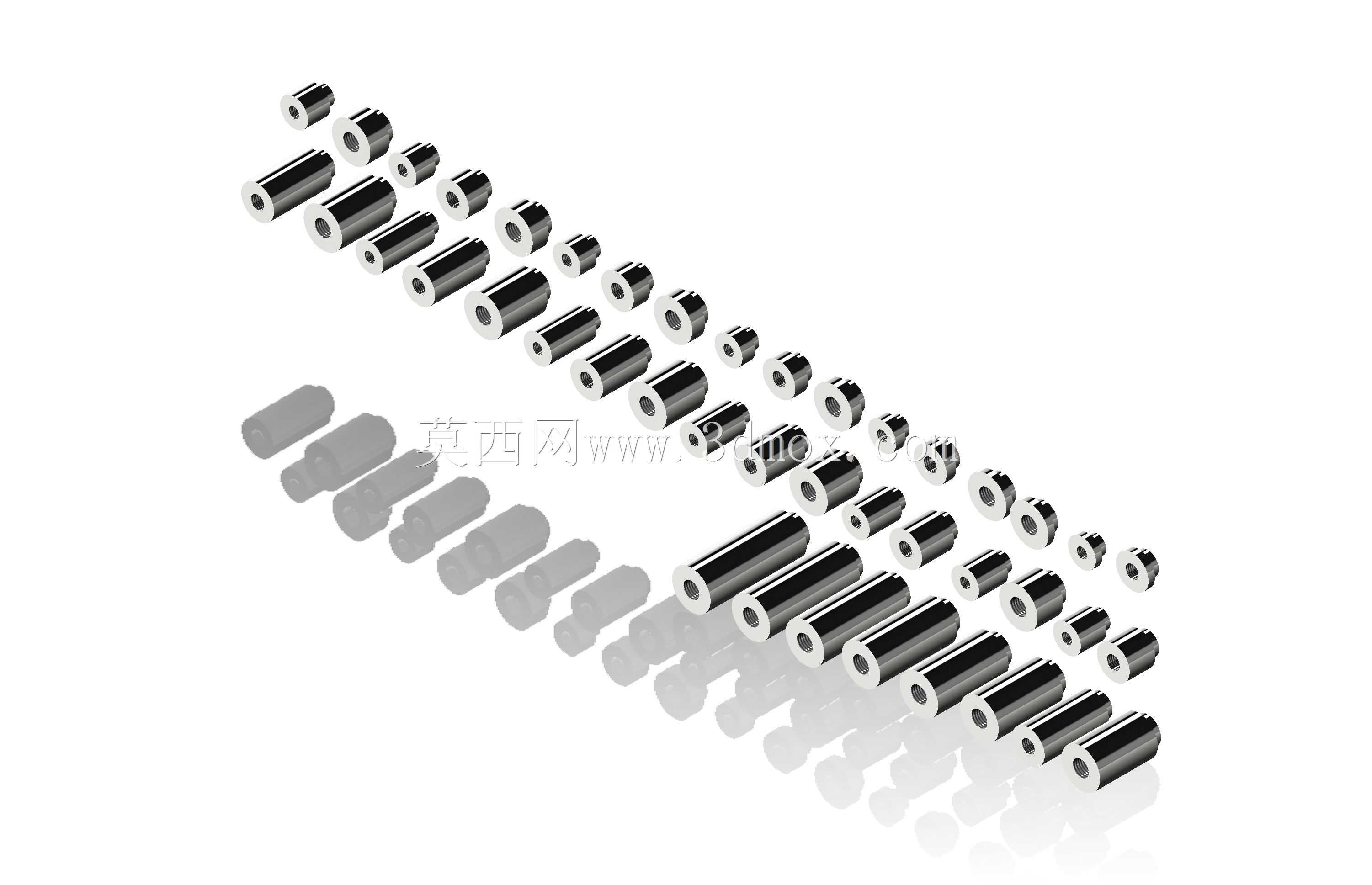

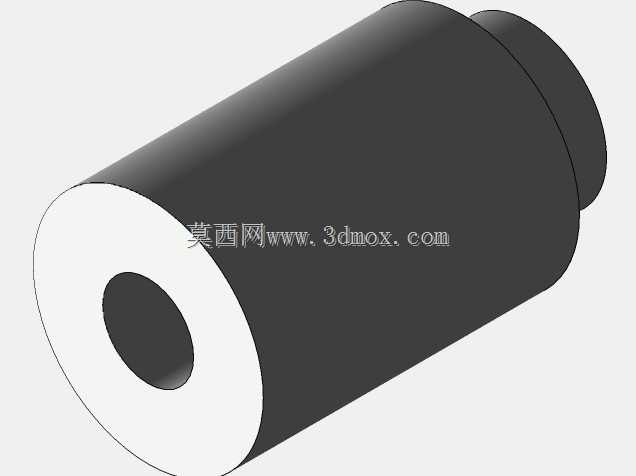

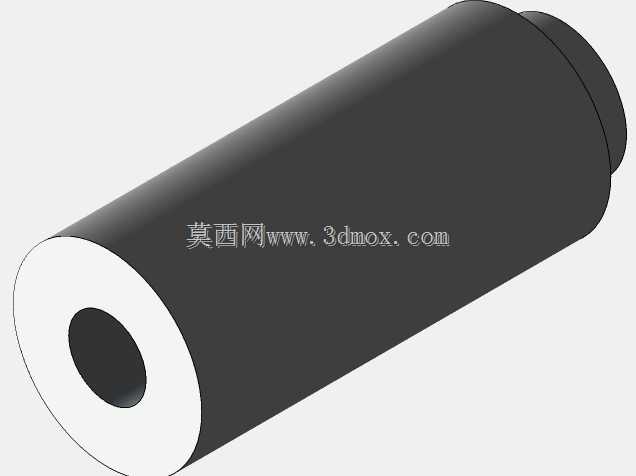

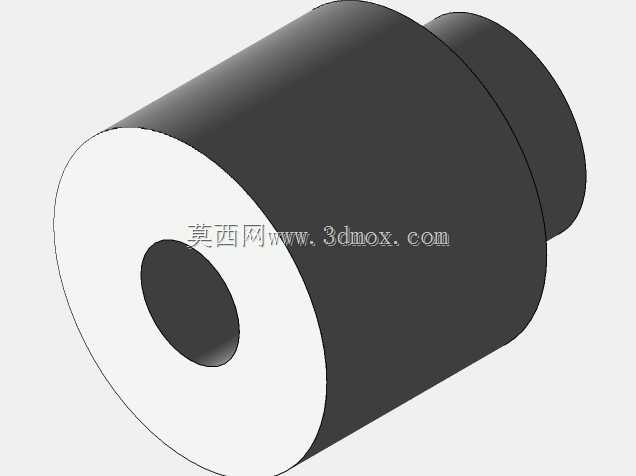

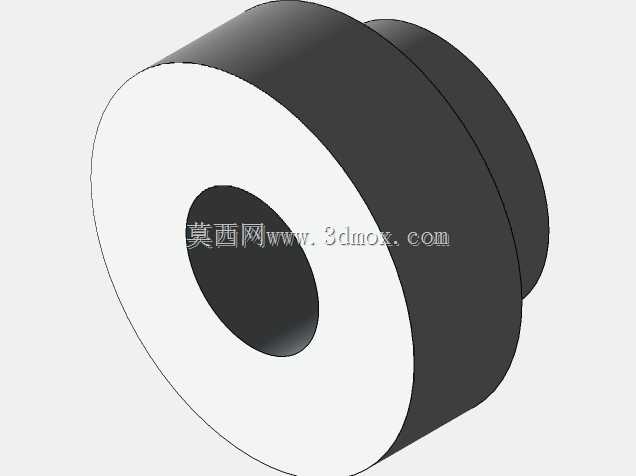

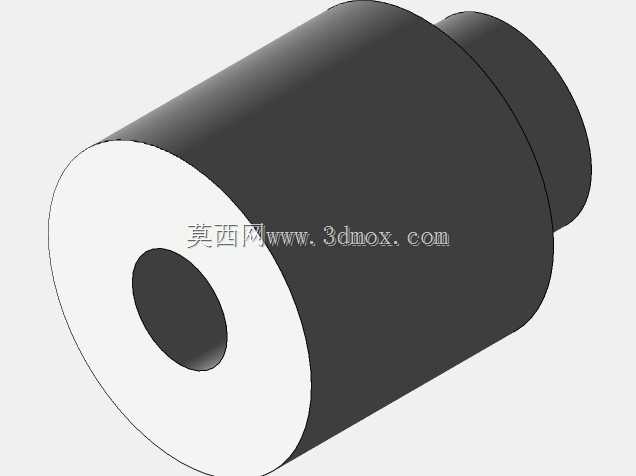

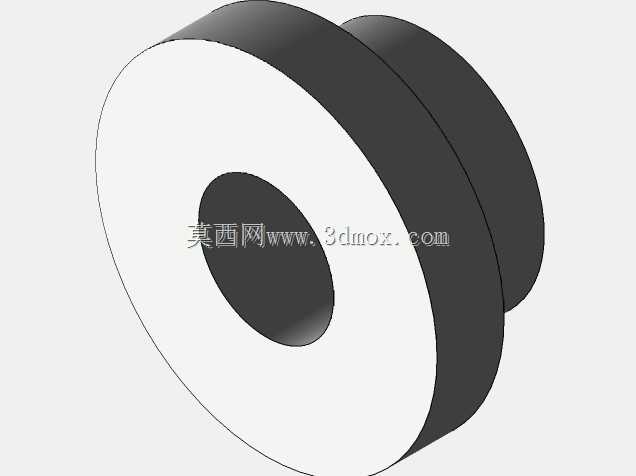

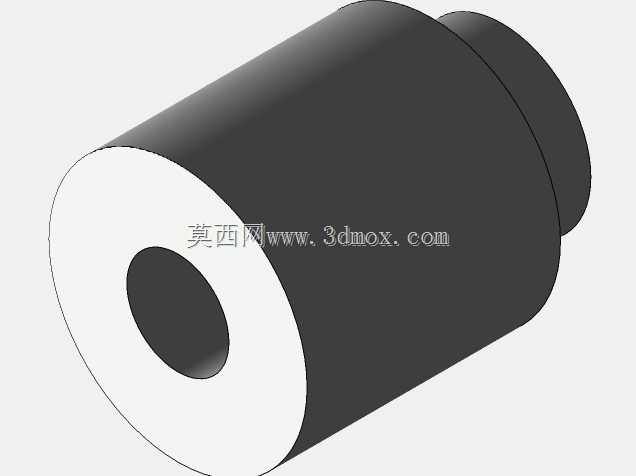

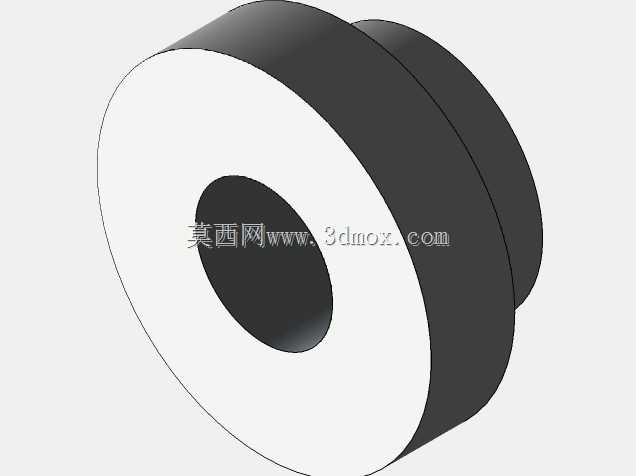

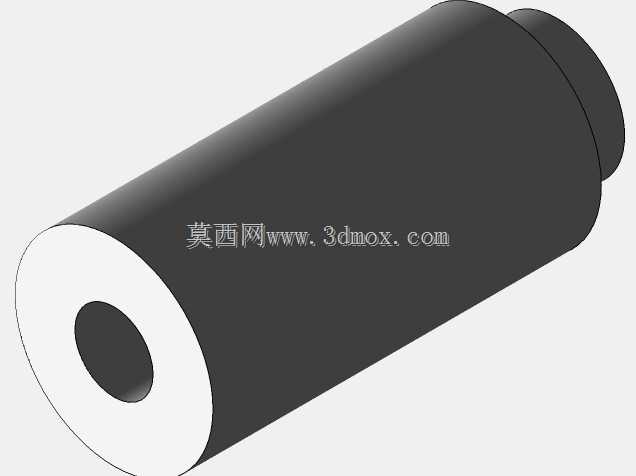

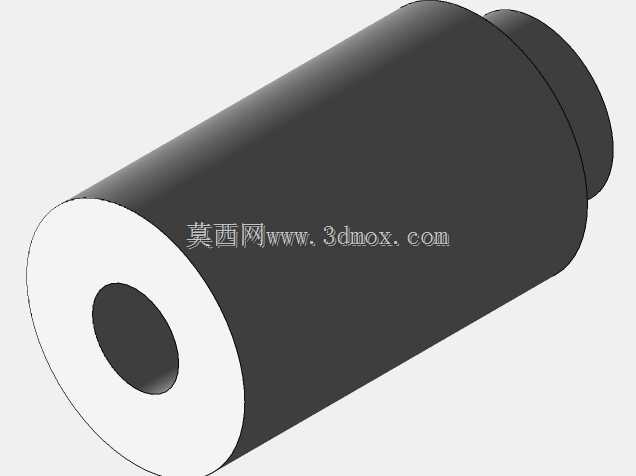

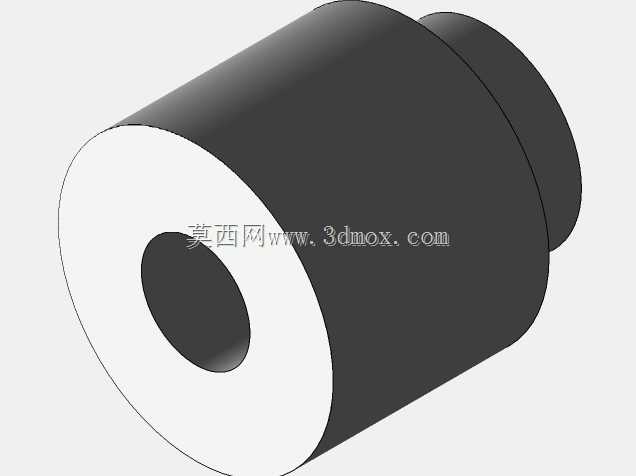

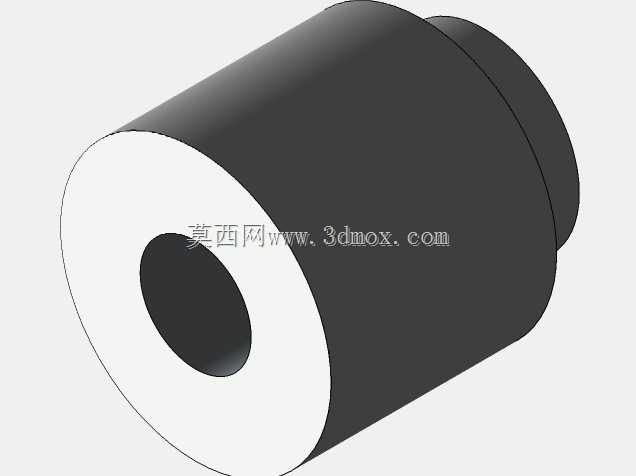

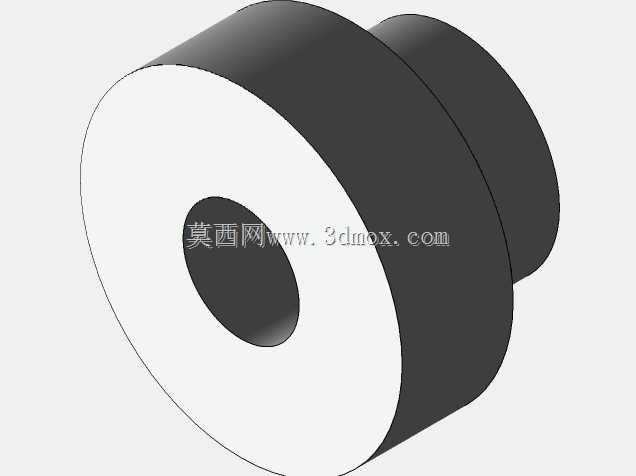

　　这套SMT钢垫片螺纹连接组件，主要面向表面贴装工艺的电子装联场景设计，在通讯板卡、工业控制模块、汽车电子控制器的PCB组装环节应用广泛，用来解决板载螺纹连接的应力分散、高度适配与接地导通需求。很多做板级结构设计的工程师都遇到过这类问题：PCB板上需要预留螺纹固定位，但直接锁附螺丝容易造成板材局部压痕、应力集中导致焊盘脱落，或是不同壳体与PCB之间的装配高度差无法匹配，还有高频信号场景下需要可靠的接地导通路径，这类带内置钢垫片的螺纹组件就是针对这些痛点开发的。从结构设计逻辑来看，整套组件包含不同规格的螺纹衬套与配套钢垫片，所有零件都适配SMT回流焊工艺，能够和其他表贴元器件一起完成贴片焊接，不需要后续额外压装或手工装配，

　　能大幅提升整板组装的效率。钢垫片的外形做了圆角处理，边缘没有锐边，避免焊接过程中刮伤阻焊层，同时垫片与螺纹衬套的同轴度控制在合理公差范围内，保证锁附螺丝时不会出现偏载。不同规格的组件对应不同的螺纹规格与垫片厚度，覆盖了从M1到M3左右的常用板载螺纹尺寸，垫片厚度从0.3mm到1.2mm不等，能够适配不同PCB板厚与装配间隙需求，安装边界上，所有零件的焊盘布局都符合IPC-SM-782表贴器件焊盘设计标准，钢垫片的焊盘采用对称布局，保证回流焊时熔融焊锡的表面张力能够让零件自动对位，减少偏移、立碑等焊接缺陷。螺纹衬套的内部螺纹精度满足6H级公差要求，能够适配标准公制螺丝，锁附扭矩范围覆盖常用的0.1N·m到0.8N·m，

　　满足不同锁紧力需求，同时衬套底部做了翻边结构，和钢垫片配合后能够增大与PCB焊盘的结合面积，提升焊接后的拉拔力，避免多次拆装螺丝后出现衬套脱落的问题。在实际选型过程中，结构工程师需要根据PCB板的厚度、装配后需要的支撑高度、锁附螺丝的规格以及是否有接地需求来选择对应型号：如果是单纯的应力分散需求，选择普通厚度的平垫片搭配对应螺纹衬套即可；如果需要补偿壳体与PCB之间的装配间隙，就选择对应加厚规格的垫片；如果有高频接地需求，要注意垫片与衬套的表面镀层采用镀锡或镀金工艺，保证接触电阻满足设计要求。建模过程中需要注意，这类表贴器件的实体模型不能只做外形示意，要准确还原焊盘位置、垫片厚度、螺纹衬套的高度以及底部的焊接面结构，

　　否则在做PCB装配干涉检查时会出现误判，比如垫片厚度做薄了，实际装配时会出现壳体压到周边元器件的问题，螺纹衬套高度做高了，会出现螺丝锁附后行程不够无法压紧壳体的问题。另外所有零件的取料位都符合SMT贴片机的吸嘴取料要求，零件顶部的平面度控制在0.05mm以内，保证贴片机吸嘴能够可靠吸取，不会出现抛料问题。在做整板布局时，这类螺纹组件的周边要预留足够的工艺空间，距离周边表贴元器件的距离不小于1mm，避免回流焊时的热影响导致周边元器件移位，同时要避开PCB走线的过孔位置，防止焊接时焊锡流到过孔内造成短路。不同规格的组件在外形上有明显的尺寸区分，垫片外径从2mm到5mm不等，对应不同的锁紧力需求，大外径的垫片能够分散更大的压应力，适合需要较大锁附力的安装位，小外径的垫片适合布局空间紧凑的位置。整套组件的材质采用碳钢表面镀锡处理，既保证了足够的结构强度，又有良好的焊接性能与导电性能，能够满足大多数工业场景的使用要求，在一些有耐腐蚀需求的场景下，也可以选择不锈钢材质的型号，但要注意不锈钢材质的焊接温度曲线需要做对应调整，避免出现虚焊问题。
