伍尔特带外螺纹SMT钢垫片系列结构

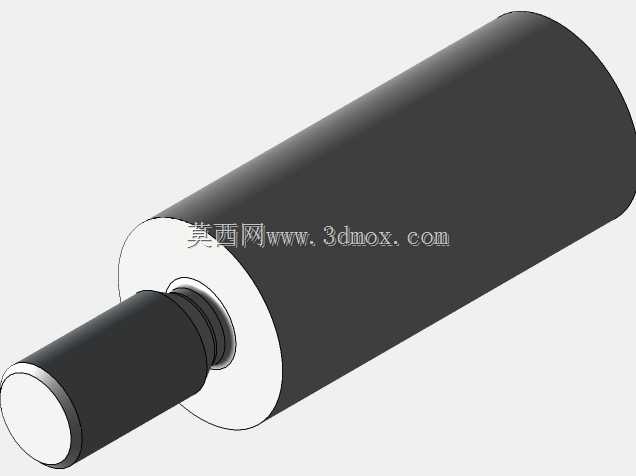

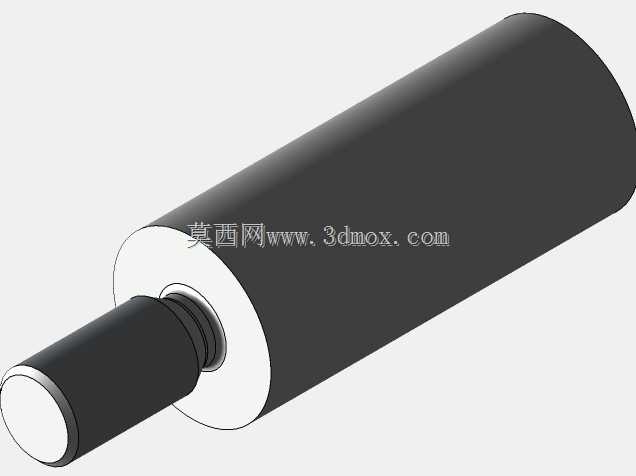

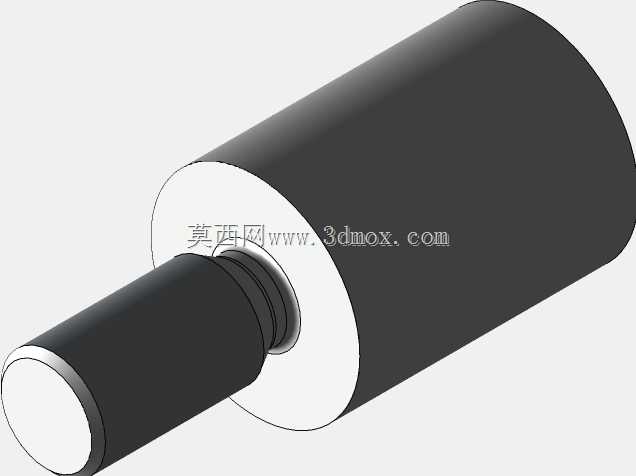

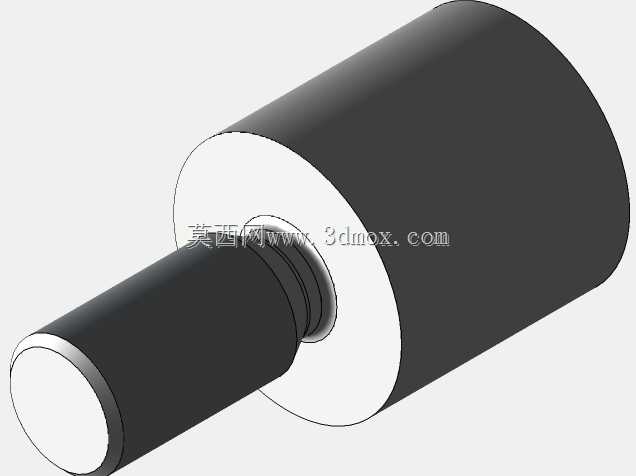

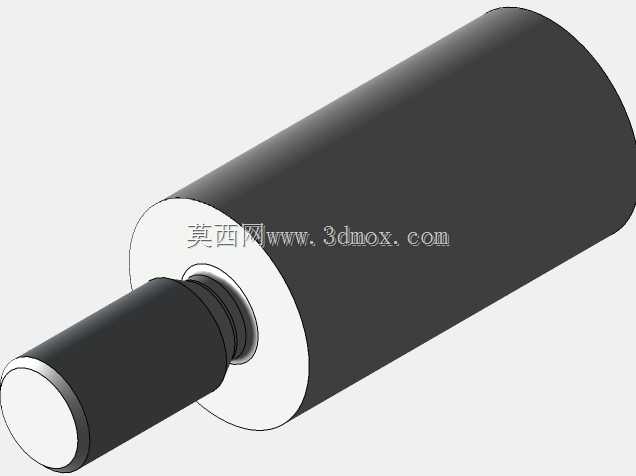

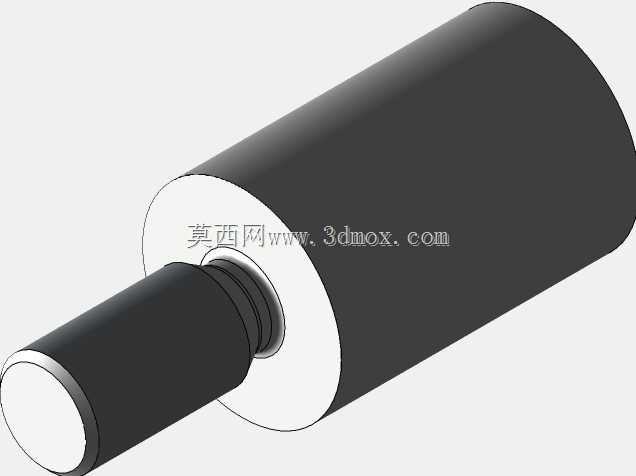

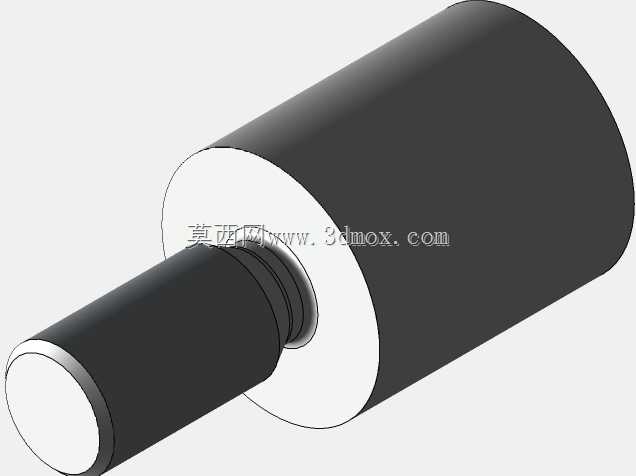

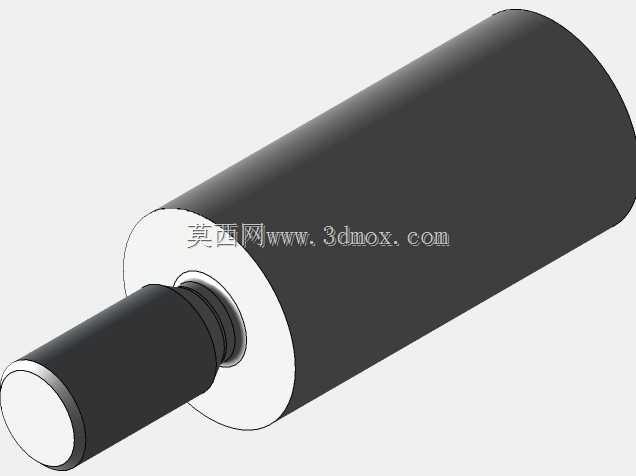

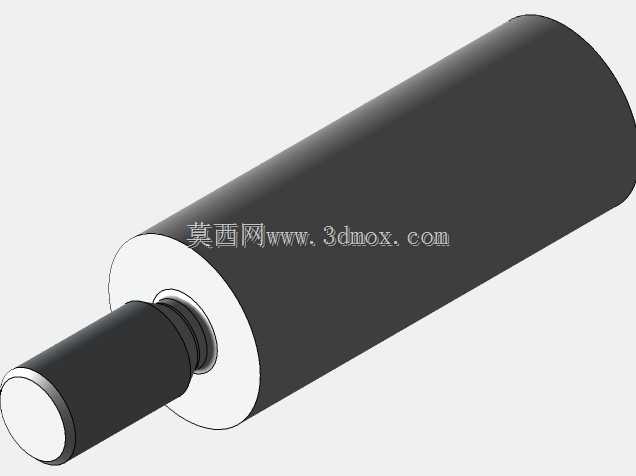

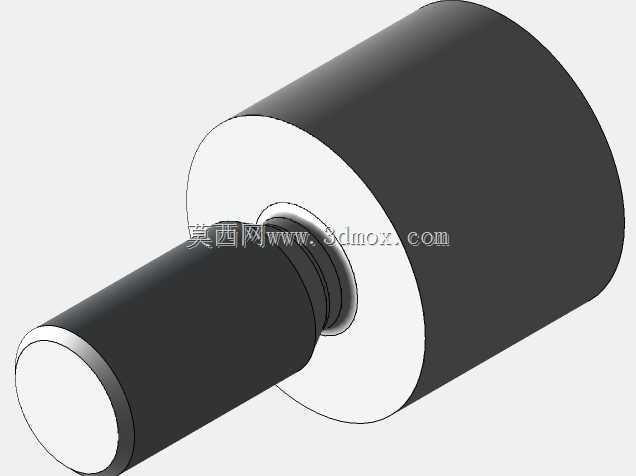

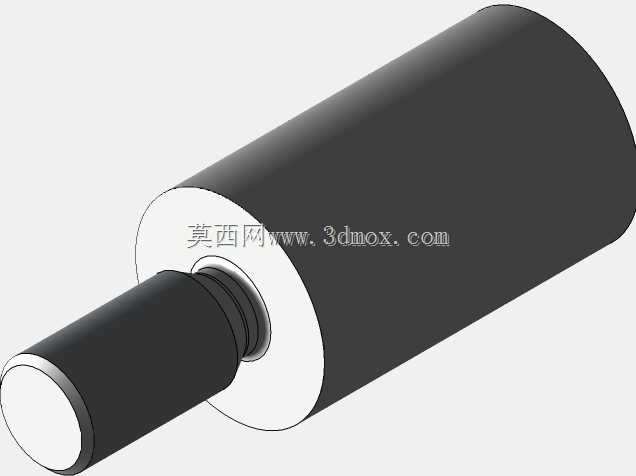

　　在高密度表面贴装生产线的板级连接场景中，这类带外螺纹的SMT钢垫片是解决PCB板间支撑、接地导通、元器件定位的核心小尺寸结构件，很多刚接触SMT工艺的结构工程师容易忽略这类小件的安装边界设计，往往在回流焊后出现垫片偏移、螺纹同轴度超差、支撑高度不足导致的板件翘曲问题，这套三维结构完整还原了伍尔特WE-SMSE系列全规格垫片的细节特征，能直接导入板级装配体做干涉校验，省去手动测绘的反复核对环节。

　　从实际产线应用来看，这类垫片主要用在通信模块、工业控制板卡、汽车电子ECU的PCB装配环节，区别于普通无螺纹SMT支撑柱，它自带的外螺纹段可以直接拧入配套的非金属隔离柱或者接地弹片，不需要额外增加螺母锁紧，在回流焊完成后就能实现板间的快速机械固定，同时钢质基材的导通性能可以直接实现上下板的接地共面，减少额外接地弹片的装配工序，很多车载电子的BMS采样板上，这类垫片既要承担采样线束固定座的支撑作用，还要满足大电流接地的导通要求，对垫片本身的端面平面度、螺纹与底座的垂直度公差要求极高，建模时特意还原了底座边缘的微倒角设计，这个细节是为了回流焊过程中焊锡能顺着倒角均匀铺展在焊盘上，避免锡珠飞溅到相邻的0402封装焊盘造成短路。

　　设计思路上，整个系列的垫片采用统一的底座安装尺寸，不同长度规格仅调整外螺纹段的伸出长度，这样在PCB设计阶段可以统一焊盘封装尺寸，不需要因为支撑高度变化重新调整焊盘布局，底座的直径刚好匹配行业通用的0805焊盘间距，能直接复用标准SMT封装库，不需要单独制作特殊封装。外螺纹段采用标准公制细牙螺纹，牙型角严格按照60度标准建模，螺纹大径、中径、小径的公差带匹配常用的塑料隔离柱内螺纹公差，实际装配时不需要额外攻丝就能顺畅旋入，同时螺纹末端做了导向倒角，自动装配机的吸嘴取件后可以快速对准定位孔，不会出现螺纹卡滞导致的飞件问题。

　　安装边界方面，建模时特意保留了垫片底座的厚度公差参考，底座厚度控制在0.8mm±0.05mm，这个尺寸刚好匹配常用的锡膏印刷钢网厚度，回流焊后的焊锡爬升高度不会超过底座上表面，避免焊锡溢到螺纹段影响后续装配。不同长度规格的垫片总长度从3mm到14mm覆盖常用的板间间距需求，外螺纹段的长度统一比总支撑高度短0.5mm，预留出装配后的间隙余量，避免旋紧时顶伤PCB表面的阻焊层。需要注意的是，这类垫片的安装位置距离PCB板边的最小距离不能小于2mm，距离相邻贴片元器件的焊盘最小距离不能小于1mm，否则回流焊时的热传导不均会导致垫片立碑缺陷，在做整板布局校验时，可以直接调用这套模型做间隙检查，提前规避工艺风险。

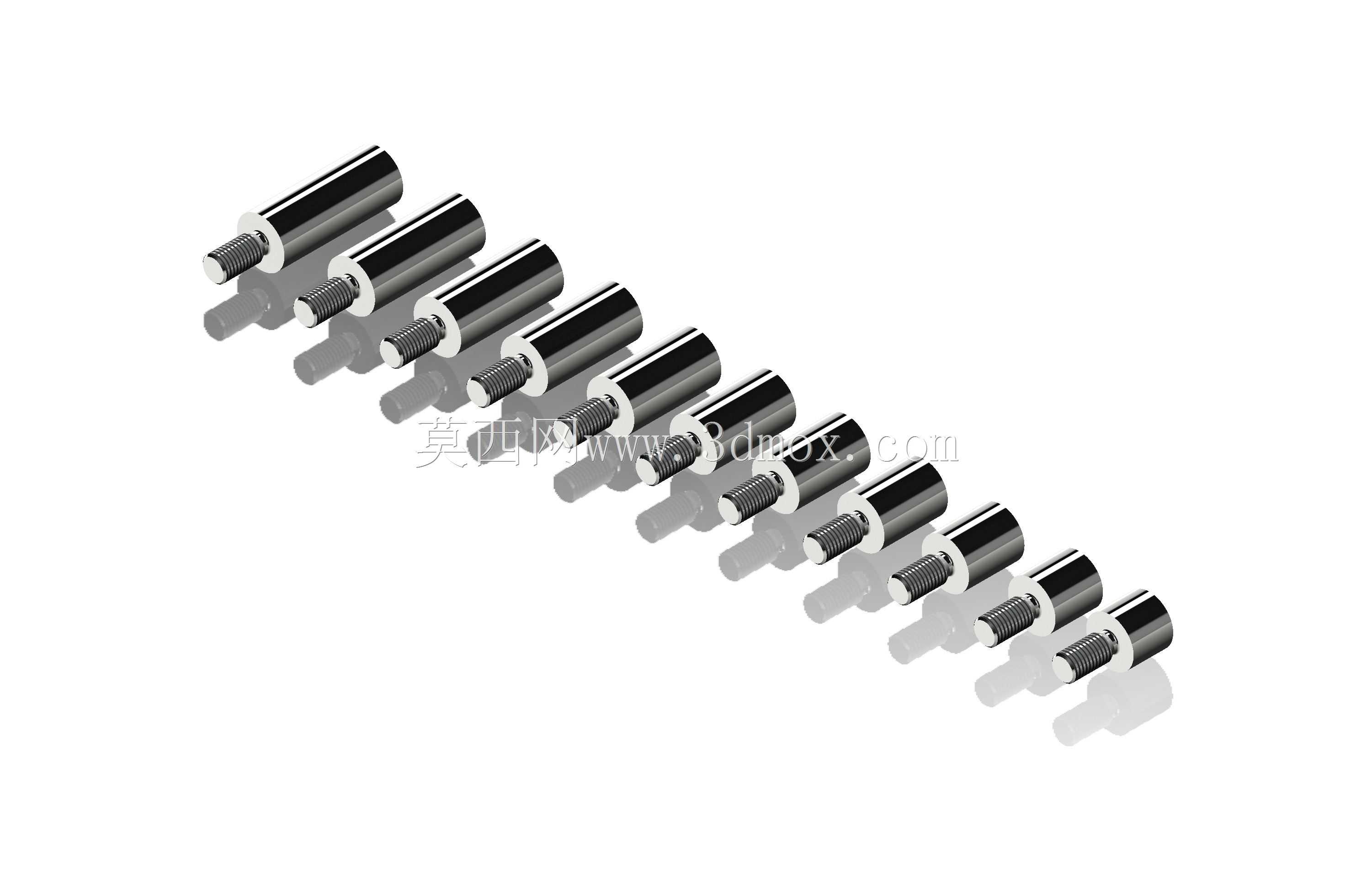

　　从结构细节来看，垫片的底座与螺纹段的衔接处做了R0.2的圆角过渡，这个位置是应力集中的高发区，在板件受到振动冲击时，直角过渡的结构很容易出现螺纹段断裂的问题，圆角过渡可以有效分散应力，满足车载电子、工业控制类产品的振动测试要求。钢质基材的表面做了镀锡处理，建模时还原了镀层的均匀厚度，不会因为镀层尺寸导致焊盘匹配超差，同时镀锡层的可焊性比普通镀镍层更好，能适配无铅焊锡的回流焊温度曲线，减少虚焊缺陷。很多工程师在选型时容易混淆同系列不同后缀的型号差异，这套模型把全系列不同长度的规格按实际尺寸做了阵列排布，可以直接对比不同规格的外形差异，快速匹配设计所需的支撑高度，不需要反复查阅规格书核对尺寸参数。

　　在实际的三维装配过程中，调用这类标准件模型时要注意安装方向，带螺纹的一侧朝向需要固定的上层板件，底座完全贴合PCB焊盘表面，不能出现倾斜，否则回流焊后螺纹的垂直度偏差会导致上层板装配困难。如果是用于接地场景，要注意垫片底座的焊盘需要设计成全导通焊盘，不能做阻焊开窗半覆盖，否则会影响接地电阻，达不到EMC测试的要求。这套模型的细节还原度完全满足结构评审、工艺校验、装配模拟的需求，不需要再做额外的细节补全，能直接嵌入到整板的三维装配体中，提升设计阶段的校验效率，减少试产阶段因为标准件尺寸不符导致的改板问题。
