施莱格尔三单元带锁按钮触点组件

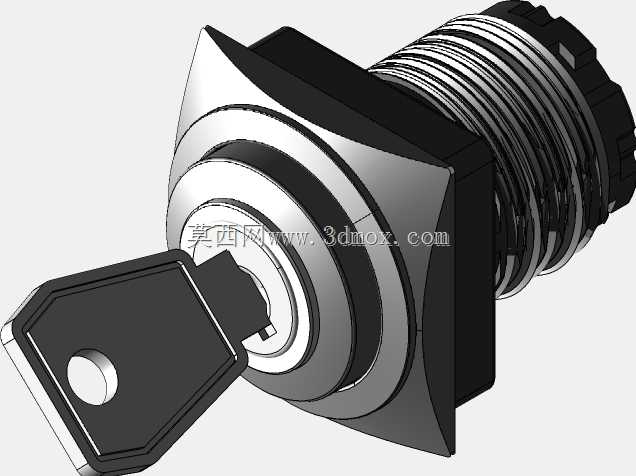

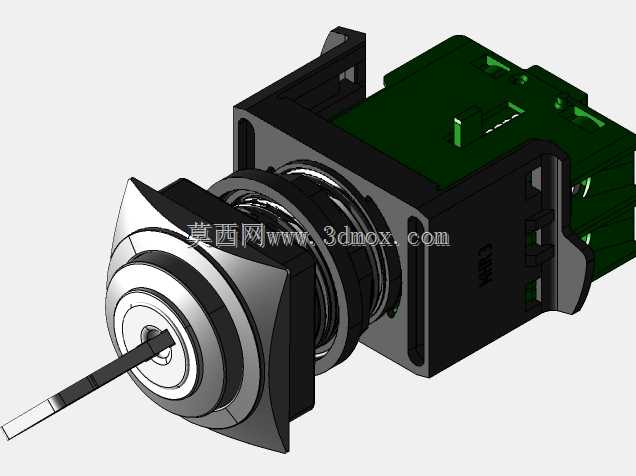

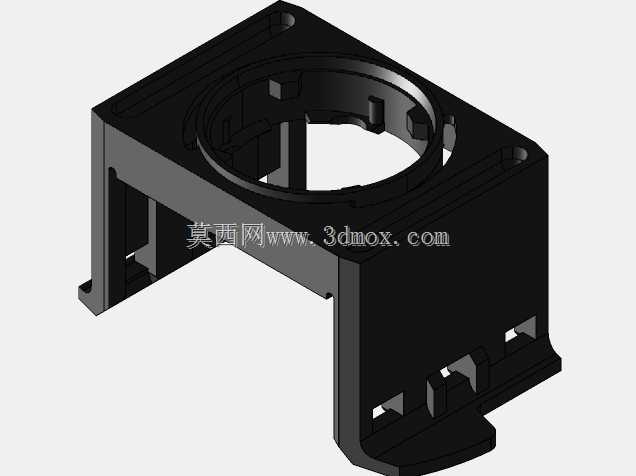

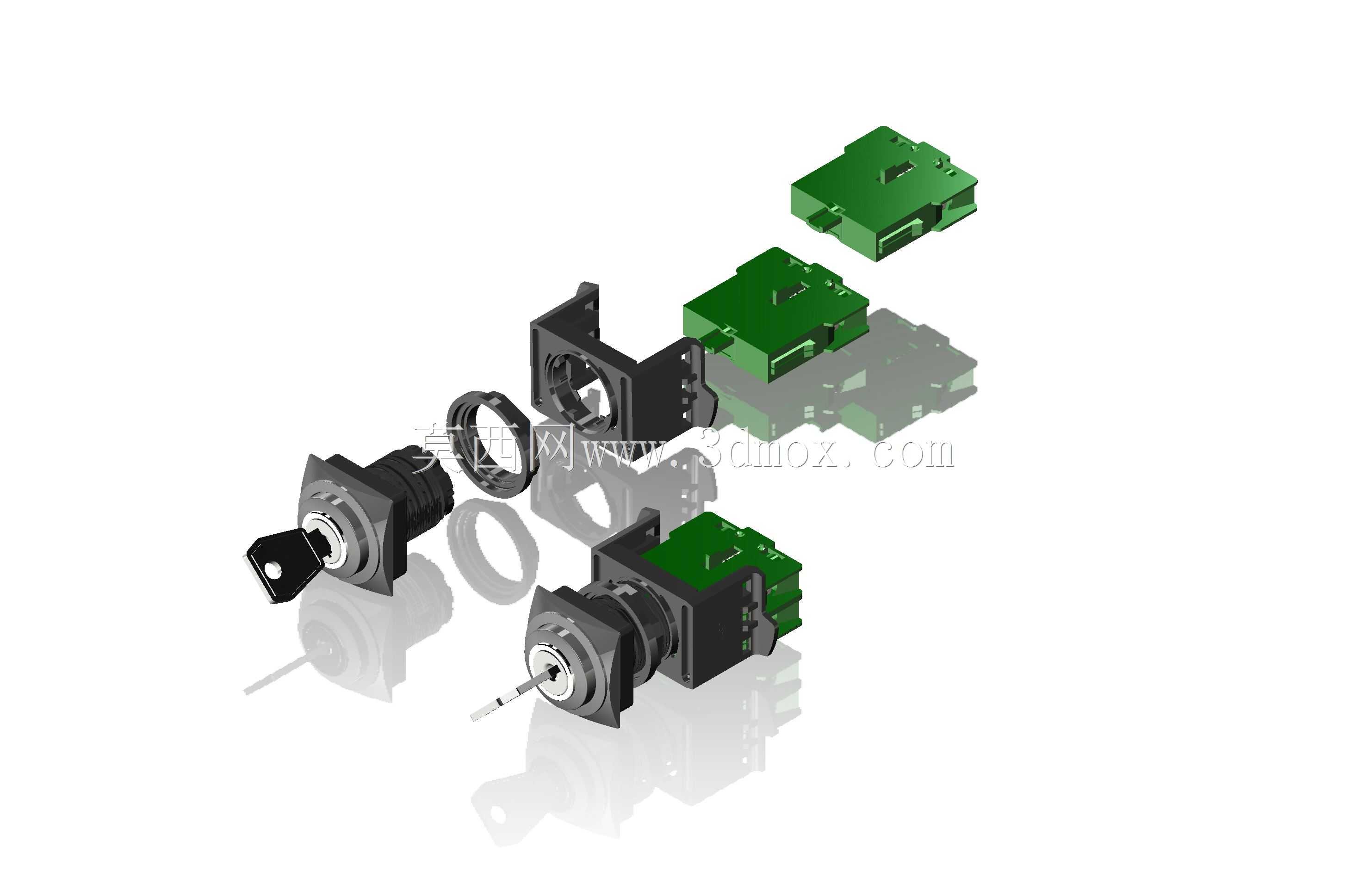

　　这套带锁操作的按钮触点组件，常见于工业控制柜、机床操作面板、自动化生产线的本地操作工位上，承担设备启停、模式切换、权限锁定这类核心操作输入功能，尤其是带钥匙锁止的结构，能避免非授权人员误触关键操作，在需要分级权限管控的设备场景里实用性很强。从结构拆分来看，整套组件分为操作头、安装固定支架、三组独立触点模块三个核心部分，操作头采用带钥匙插拔的锁止结构，钥匙仅能在指定档位拔出，对应不同的操作权限状态，比如维护档位拔出钥匙后，设备仅能进入维护模式，禁止自动运行，从硬件层面规避误操作风险。安装支架采用标准的面板开孔适配结构，适配行业通用的22mm标准安装孔位，支架上预留了三个模块卡接位，可同时固定三组触点模块，每个触点模块为独立的快拆结构，

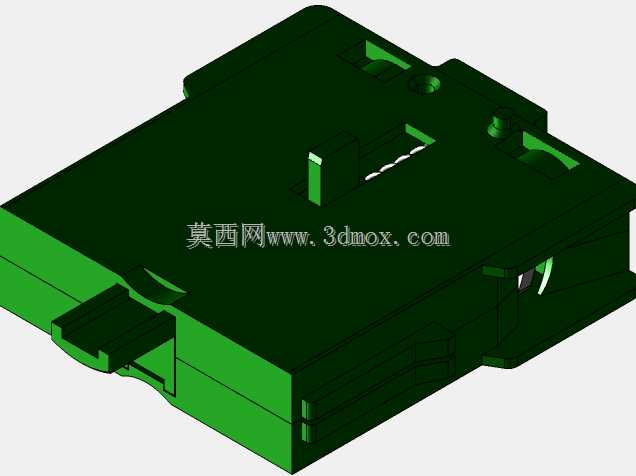

　　无需额外紧固件，对准卡槽推入即可完成固定，后期更换触点或者增减触点数量时，不用拆卸整个操作头，直接从面板后侧插拔模块即可，大幅降低现场维护的工作量。触点模块本身采用常开常闭可组合的设计，每个模块自带一组常开与一组常闭触点，三组模块可根据实际控制需求，组合出多组独立的信号输出回路，满足复杂的控制逻辑接线需求，模块的接线端采用螺钉压紧结构，适配0.5-2.5平方毫米的多股铜芯导线，接线后拉脱力符合工控元件的相关标准，不会因为设备运行振动出现接线松脱的问题。设计过程中优先考虑了面板安装的空间兼容性，操作头突出面板的高度控制在合理范围，不会因为突出过多被现场异物磕碰，后侧的触点模块与支架叠加后的总深度，

　　适配市面上绝大多数标准电控柜的面板安装深度，不用额外加深柜体或者调整内部走线槽的位置。操作头的旋转档位带有清晰的档位手感，每个档位切换时都有明确的触感反馈，操作人员戴劳保手套操作时也能清晰感知档位是否切换到位，不会出现档位模糊导致的操作失误。钥匙采用通用的同系列锁芯适配结构，同一台设备的多个同类型锁钮可配置通开钥匙，方便维护人员统一管理，也可根据需求配置不同钥匙实现分级权限管控。触点模块的外壳采用阻燃工程塑料材质，满足工控场景的阻燃等级要求，即使触点拉弧产生局部高温，也不会引燃外壳造成安全隐患，模块内部的触点采用银合金材质，具备良好的导电性与抗电弧烧蚀能力，在额定的负载条件下，电气寿命能满足工业设备长期频繁操作的使用需求。

　　整套组件的装配公差控制严格，操作头与安装支架的配合间隙均匀，旋转操作时无卡滞、无旷量，触点模块与支架卡接后无松动，接线端子的螺钉螺纹顺滑，多次拆装也不会出现滑牙问题。在实际选型应用中，这类组件多用于设备的主电源锁、模式选择开关、安全回路复位操作等场景，尤其是在需要防止无关人员随意改动设备运行状态的工位，带钥匙锁止的结构比普通旋钮开关的安全性更高。建模过程中完整还原了每个零件的配合关系，包括卡接结构的卡扣尺寸、安装孔的定位尺寸、操作头的旋转角度限位、触点模块的接线端空间位置，可直接用于电控柜的面板布局干涉检查，也可作为操作面板三维布线的参考模型，提前验证接线空间是否充足，避免实际装配时出现线缆弯折半径不足、模块与柜内其他元件干涉的问题。从安装边界来看，面板后侧需要预留的操作空间满足接线与模块拆装的需求，不用在面板后侧预留过大的冗余空间，对于紧凑型的小型电控柜设计十分友好，三个触点模块并排布置的宽度尺寸经过优化，相邻安装的其他元件不会和该组件产生空间冲突，可按照标准元件间距进行面板布局。
