菲尼克斯SACC-DSI系列M12连接器结构设计

　　在工业现场的电气连接场景里，M12规格的圆形连接器一直是传感器、执行器与控制模块之间信号、小功率电源传输的核心连接件，菲尼克斯的SACC-DSI系列M12连接器，是针对工业现场复杂布线环境开发的直插式连接组件，在自动化产线、户外工业设备、轨道交通车载电气系统里都有大量应用。这类连接器的设计首先要考虑现场安装的便捷性，传统的螺钉接线M12连接器需要施工人员逐根压接导线、拧紧紧固螺钉，在狭小的设备安装腔体内操作难度大，而SACC-DSI系列采用的直插式连接结构，不需要额外压接工具，剥线后直接插入接线孔即可完成导线的可靠固定，单芯接线的拉脱力能满足工业级振动场景的使用要求，大幅降低现场布线的工时成本。从结构设计的细节来看，

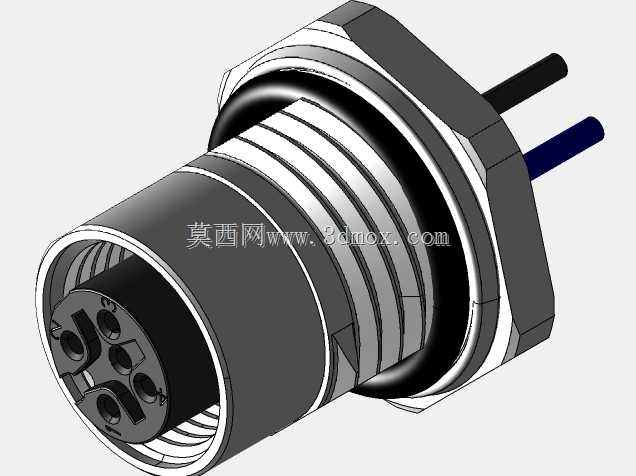

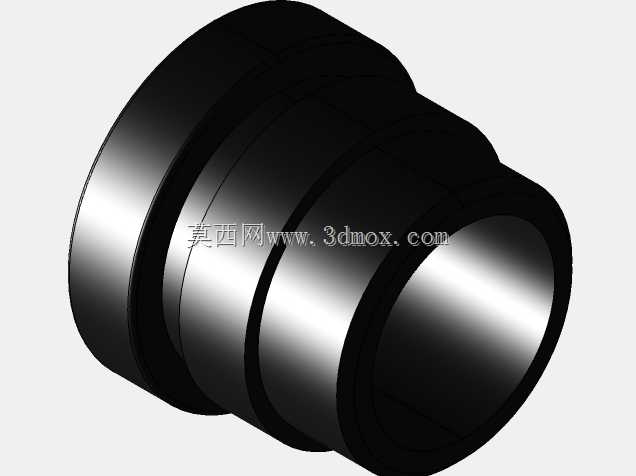

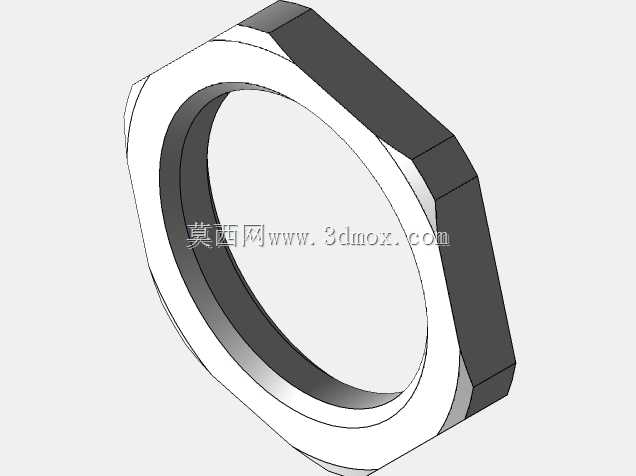

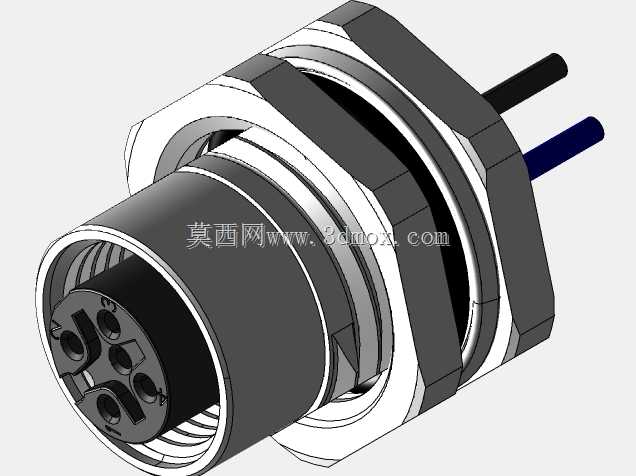

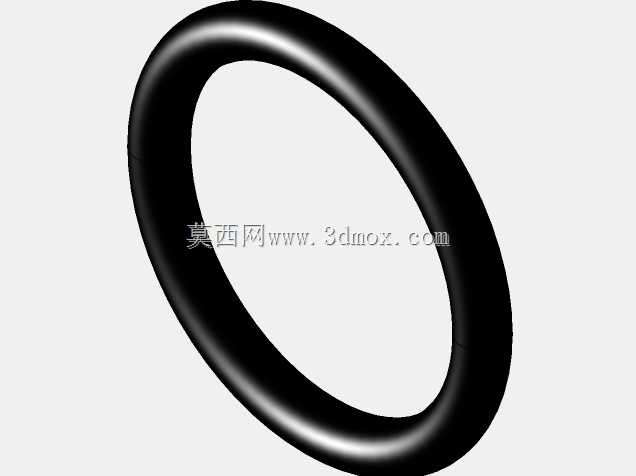

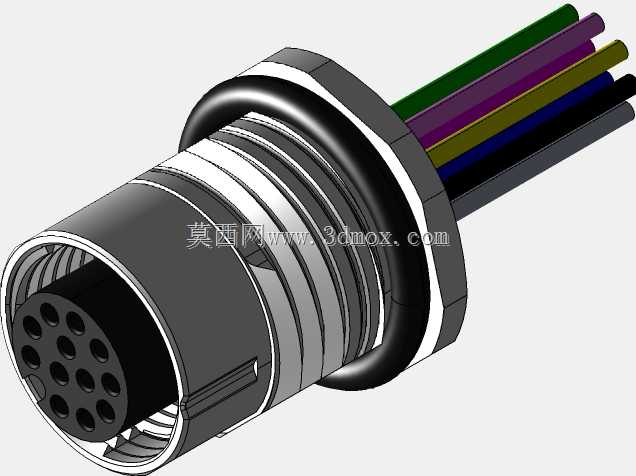

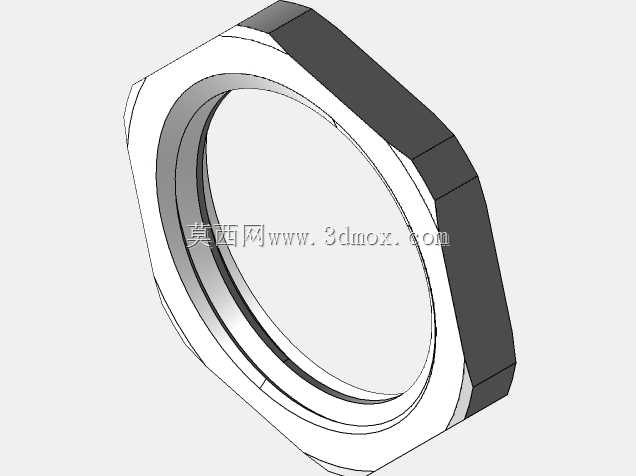

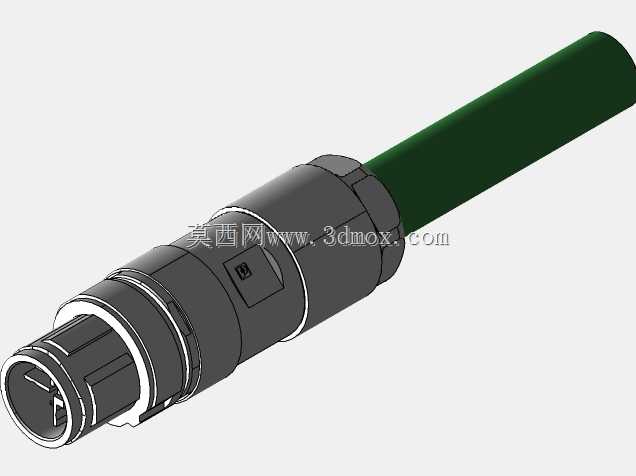

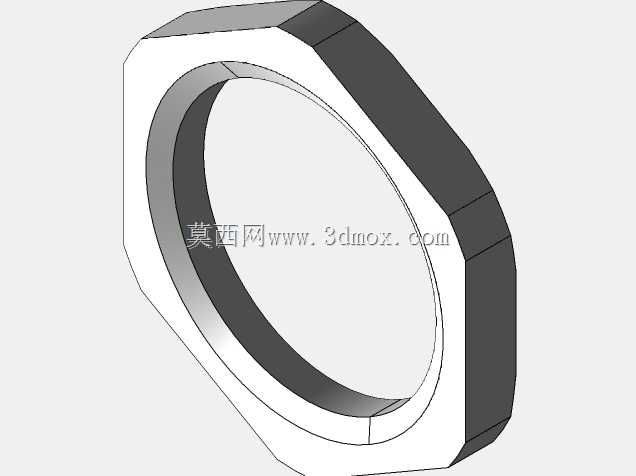

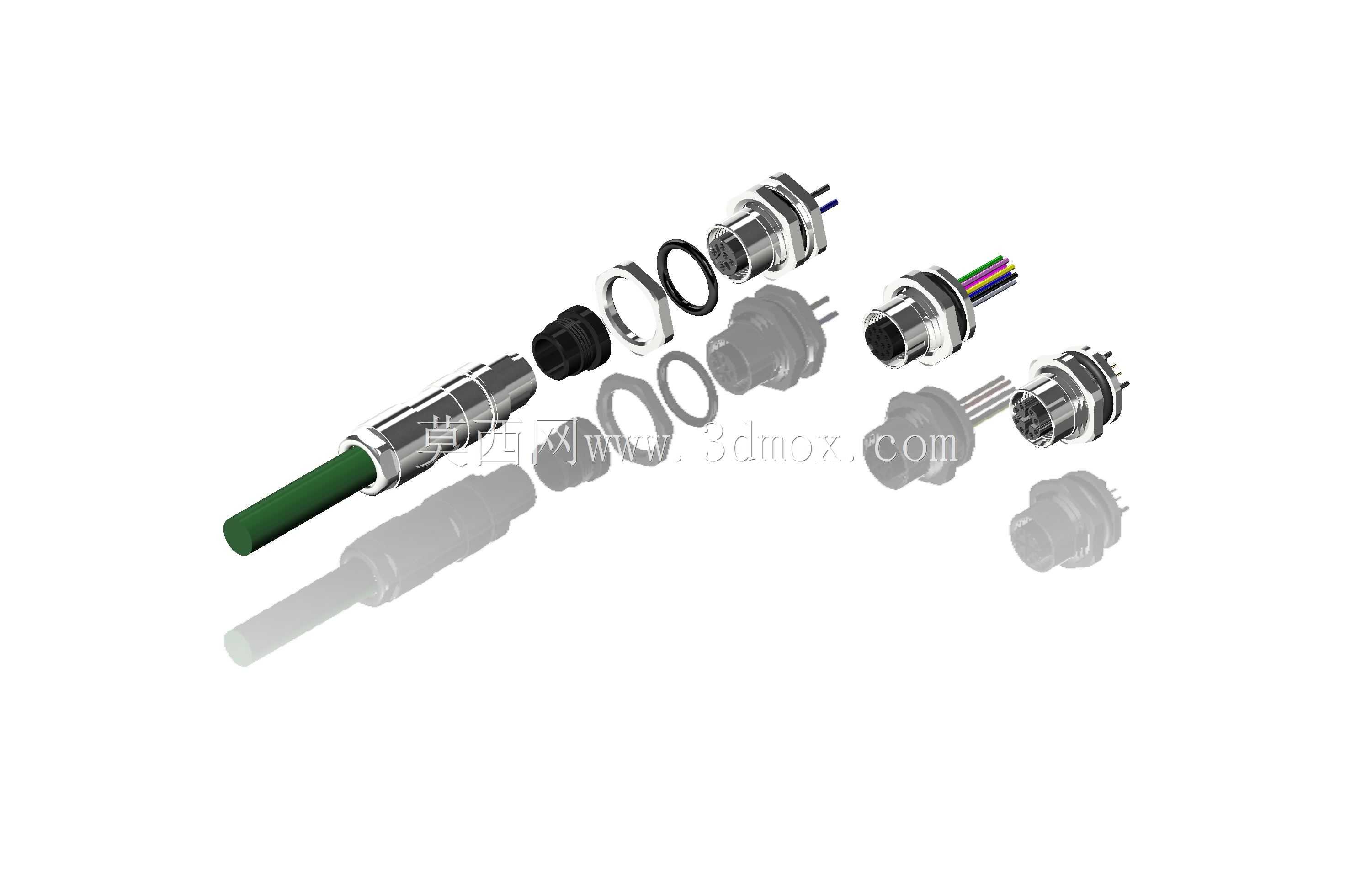

　　这套模型完整还原了连接器的拆分结构，包含公头插芯、母头插座、金属锁紧螺母、密封圈、尾部防水护套、接线端子组件这些核心零件。金属壳体采用铜合金镀镍处理，既保证了电磁屏蔽性能，又能在潮湿、有腐蚀性气体的工业环境里长期使用不生锈，壳体上的标准M12×1螺纹是行业通用的安装接口，能和市面上所有同规格的M12面板安装座、对接连接器完全互换，不需要额外做适配结构。安装边界上，面板安装款的插座需要在设备面板上开直径12mm的安装孔，配合六角锁紧螺母固定，安装后突出面板的长度控制在18mm以内，不会占用过多的设备外部空间，尾部的出线护套适配外径4-6mm的工业电缆，护套和壳体之间的橡胶密封圈能达到IP67的防护等级，即使设备在户外淋水、

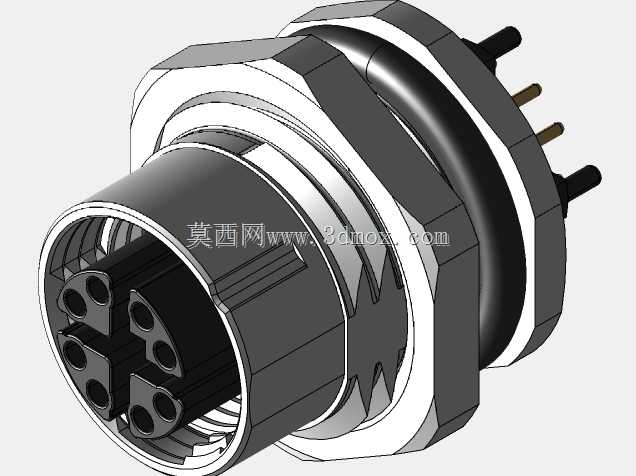

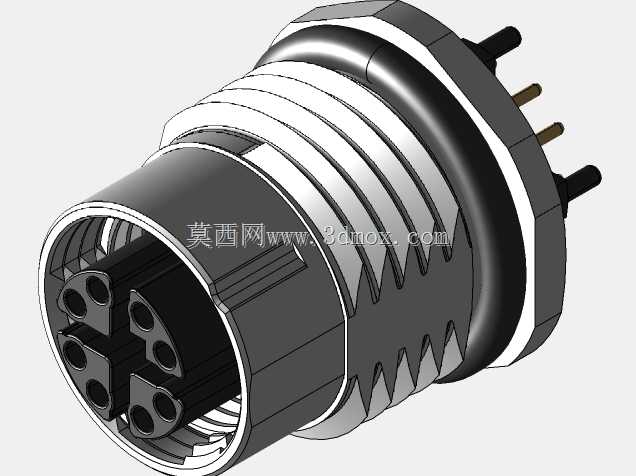

　　粉尘较大的工况下，也不会出现内部触点短路、接触不良的问题。插芯部分的设计是整个连接器的核心，不同芯数的插芯采用防错插的不对称键位设计，4芯、5芯、8芯、12芯的插芯键位角度各不相同，现场安装时不会出现插错芯数导致的信号接反、电源短路问题，插针采用铜合金镀金处理，接触电阻小于5毫欧，既能传输24V直流的控制信号，也能承载最高4A的额定电流，满足大部分工业传感器、分布式IO模块的供电与信号传输需求。在实际设备选型时，结构工程师需要重点关注连接器的安装空间预留，除了面板上的安装孔尺寸，还要考虑插座尾部接线后的弯曲半径，电缆弯曲半径不能小于电缆外径的8倍，避免长期弯折导致导线内部铜丝断裂；另外在有强电磁干扰的工况下，比如靠近变频器、伺服电机的安装位置，要选择带金属屏蔽层的电缆，并且将电缆屏蔽层和连接器的金属壳体可靠压接，保证屏蔽连续性，减少电磁干扰对信号传输的影响。这套三维模型完整还原了连接器的所有装配细节，包括内部的O型圈安装槽位置、插针的排列间距、锁紧螺纹的配合公差，在做设备的电气布线设计时，可以直接导入装配体做干涉检查，提前验证连接器和周围结构件的空间间隙，避免生产装配时出现连接器插不上、和周边零件磕碰的问题。很多工程师在做小型设备的结构设计时，容易忽略连接器尾部的出线空间，只预留了连接器本体的安装位置，结果装配时电缆弯折角度过大，不仅影响防护性能，还会导致长期使用后导线断裂，这套模型把尾部护套的尺寸、电缆的最小弯曲空间都做了准确还原，

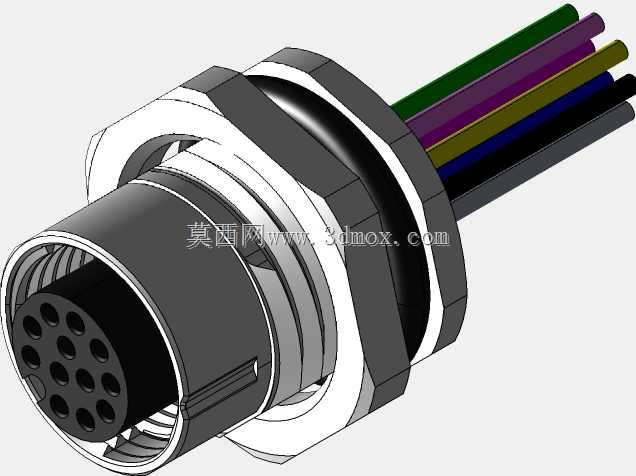

　　能帮助设计人员在布局阶段就把布线空间预留充足。另外，这套模型里包含了不同芯数的连接器变体，从4芯的电源款到12芯的多信号款都有覆盖，不同芯数的插芯外径一致，安装接口完全通用，在做系列化设备设计时，可以统一面板开孔尺寸，根据不同的信号需求选择对应芯数的连接器，减少面板加工的刀具种类，降低生产加工的成本。连接器的锁紧结构采用标准的M12螺纹连接，拧紧扭矩控制在0.6-0.8N·m即可，不需要过大的拧紧力，避免螺纹滑牙或者壳体开裂，模型里也还原了螺纹的起始位置，在做自动化装配的设计时，可以准确模拟机械手拧紧连接器的运动路径，避免装配时出现螺纹错牙的问题。在户外设备的应用场景里，这类连接器还要考虑温度变化带来的材料热胀冷缩问题，模型里用到的橡胶密封圈采用耐低温的丁腈橡胶材质，在-40℃到85℃的温度范围内都能保持弹性，不会因为低温变硬导致密封失效，也不会因为高温老化出现开裂。对于设备维护人员来说，这种直插式连接器的后期维护也很方便，需要更换电缆或者连接器时，只需要按下接线端子的解锁卡扣就能拔出导线，不需要剪断电缆重新压接，大幅缩短设备故障的停机时间。
