Schlegel红色急停按钮组件三维结构

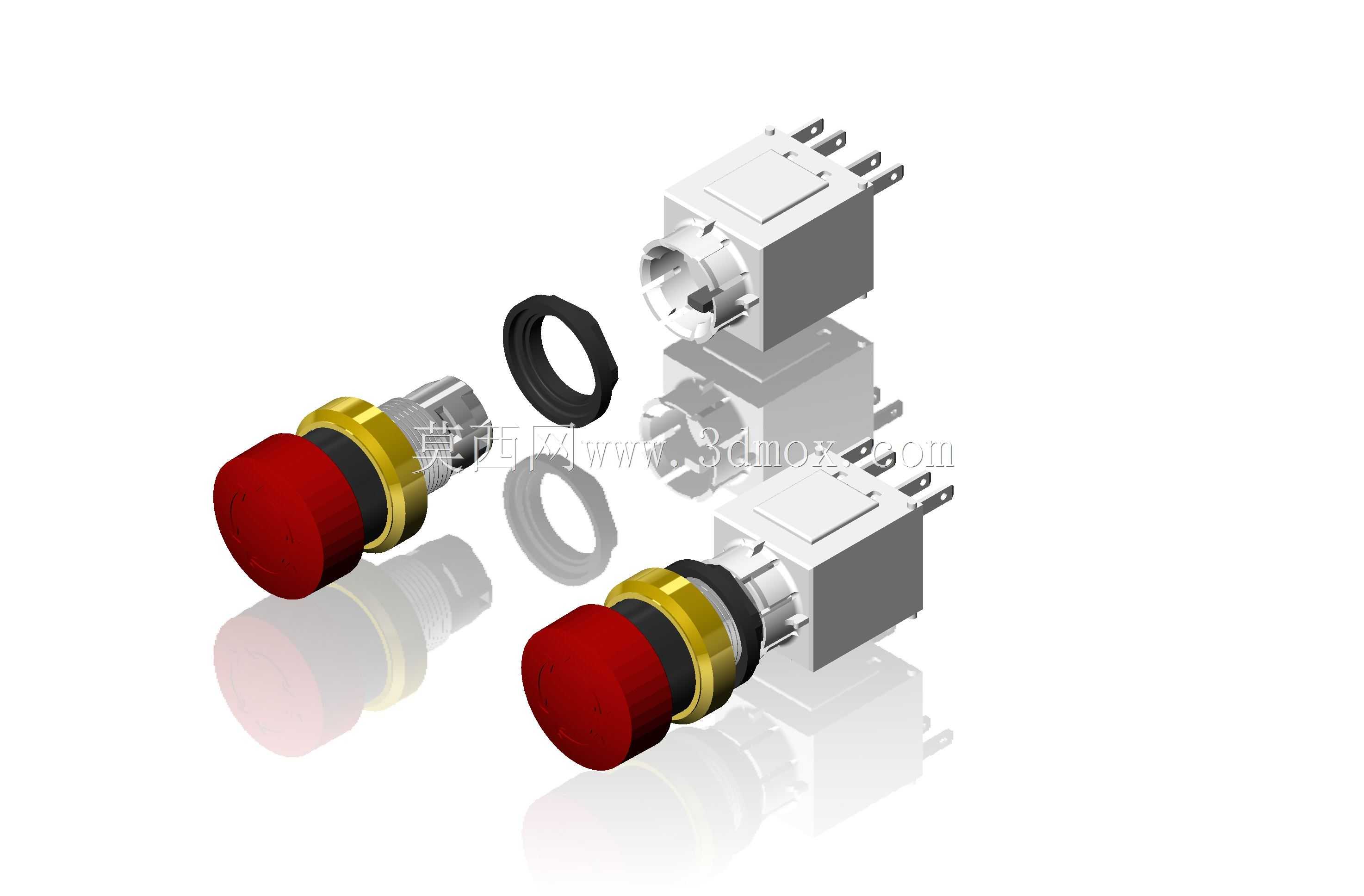

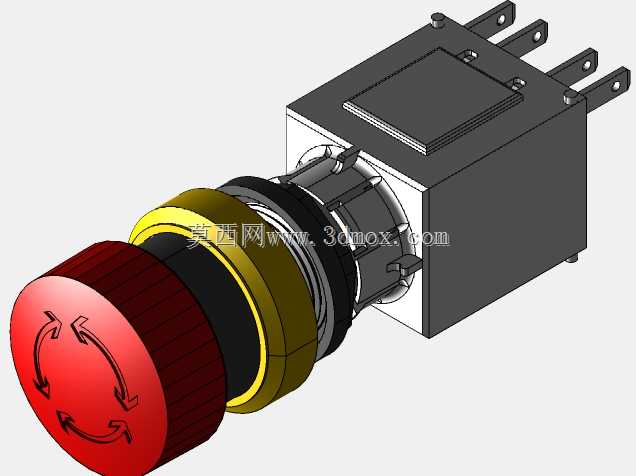

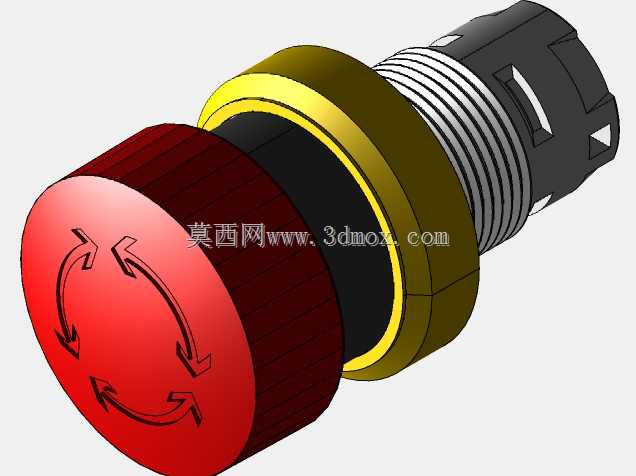

　　这套急停按钮组件的三维结构完整还原了实物的装配层级，从前端的红色蘑菇头操作帽，到中部的锁紧固定结构、密封垫圈，再到后端的触点安装基座，每一处配合间隙都按照实物装配公差做了还原，能直接用于电气控制柜的操作面板布局干涉校验。在工业现场的设备控制回路里，这类急停按钮是安全回路里的核心操作元件，通常布置在操作人员伸手可及的面板边角、设备操作工位旁、输送线沿线的关键节点，一旦出现设备异常、人员误入危险区域的情况，拍下按钮就能直接切断控制回路的安全联锁，触发设备动力源的紧急断开，避免机械伤害、设备碰撞等事故扩大。从结构设计逻辑来看，前端的大直径红色蘑菇头是按照人机工程学要求做的尺寸设计，手掌拍击时不需要精准对准，只要接触到帽体就能触发行程，

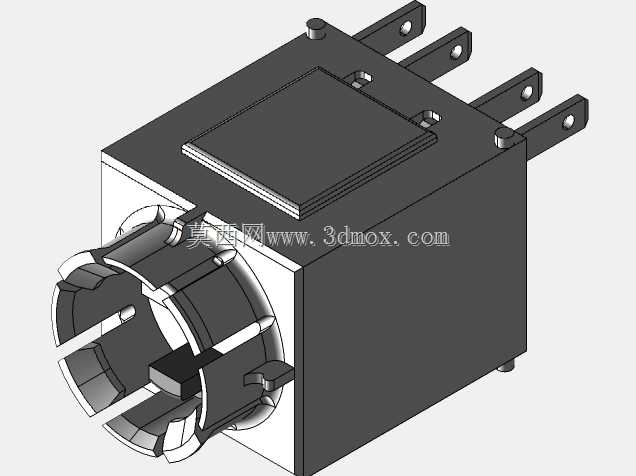

　　帽体表面做了微弧过渡，拍击时不会产生尖锐的棱角触感，长期使用也不会出现边缘崩裂的问题。中部的固定结构采用了螺纹锁紧加防松垫圈的组合，安装时只需要在面板上开出对应直径的安装孔，将按钮主体从面板正面穿入，背面套上密封橡胶圈、拧上锁紧螺母就能完成固定，密封垫圈的压缩量设计在15%-25%之间，既能保证面板安装处的IP防护等级，避免车间里的切削液、粉尘进入柜体内部，又不会因为锁紧力过大导致螺纹滑牙或者塑料基座开裂。后端的触点基座采用了模块化的插接结构，可以根据控制回路的需求搭配常开、常闭触点模块，触点之间的电气间隙满足低压电气设备的安全间距要求，相邻触点之间设置了绝缘隔筋，避免大电流分断时出现拉弧短路的问题。在做控制柜三维布局的时候，

　　这套模型可以直接导入装配体，校验按钮突出面板的高度是否会和柜门关闭时的内部元器件产生干涉，同时可以模拟操作时的手部操作空间，确认相邻按钮之间的间距是否满足操作要求，避免误触相邻的功能按钮。按钮的操作行程做了明确的结构限位，拍下后会保持锁定状态，需要顺时针旋转蘑菇头才能复位，这个锁定结构的内部卡槽、复位弹簧的安装位在模型里都做了完整的结构表达，能清晰看到锁定状态下的锁舌卡合位置，以及复位时的旋转脱扣轨迹。密封橡胶圈的截面采用了梯形设计，安装受压后会均匀贴合面板背面和按钮基座的台阶面，相比普通的O型圈，接触面积更大，密封可靠性更高，即使在有油污、切削液飞溅的机加工车间环境里，也能有效阻挡液体渗入柜体。

　　基座部分的插脚尺寸按照通用的工业接线端子规格做了匹配，接线时不需要额外转接，导线压接端子后可以直接插入插脚拧紧固定螺丝，插脚的排布间距考虑了接线操作的空间，相邻端子之间留有足够的螺丝刀操作间隙，不会出现接线时螺丝刀碰到相邻端子造成短路的问题。在做设备的操作面板设计时，这类急停按钮的安装位置通常会比其他功能按钮高出2-3mm，方便操作人员在紧急情况下快速定位，模型里的蘑菇头突出高度、基座嵌入面板的深度都严格按照实物尺寸建模，导入装配后不需要额外调整尺寸就能直接用于工程出图的参考，也可以用来做操作面板的人机工程仿真，验证不同身高的操作人员在站姿、坐姿操作时的可达性，确保紧急情况下能第一时间触碰到按钮。整个组件的所有配合面都做了合理的倒角处理，没有尖锐的棱角，装配时不会划伤操作人员的手部，塑料基座的壁厚设计均匀，避免注塑成型时出现缩痕、变形的问题，金属导电部件的厚度满足额定电流下的载流要求，长期通断额定电流也不会出现过热烧蚀的问题。
