NidecCopalST-5系列多圈陶瓷微调电位器

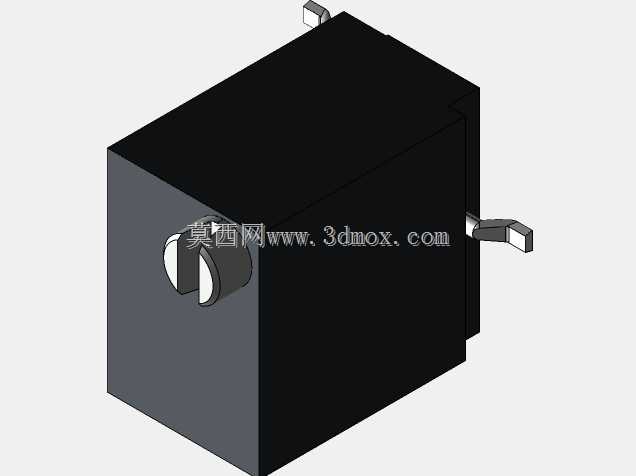

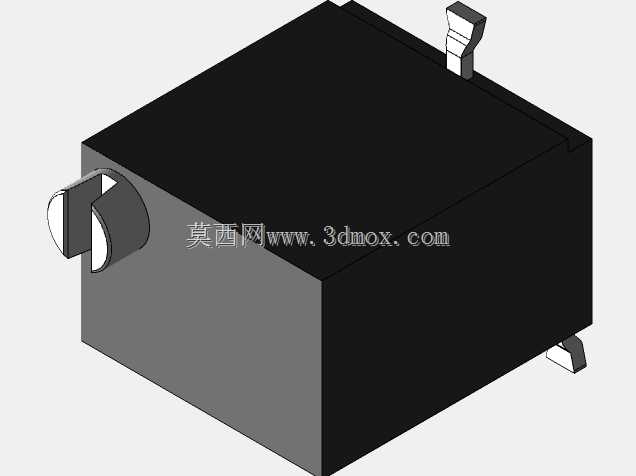

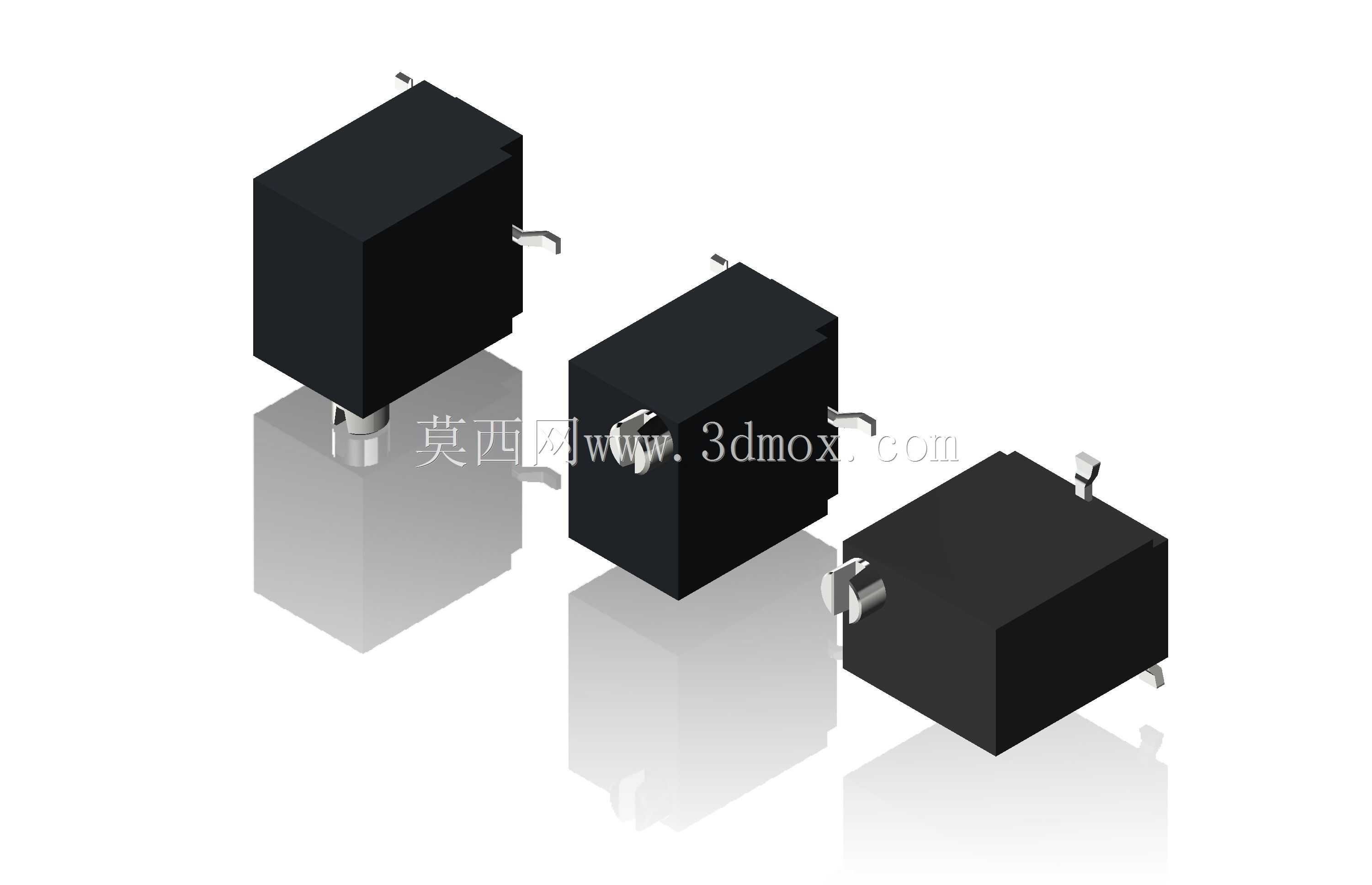

　　在各类需要精准电路参数调校的电子设备与工业控制板卡设计中，这类SMD封装的多圈陶瓷微调器件是板级电路调试阶段不可或缺的被动元件，不同于常规直插式可调电阻，表贴封装的微调器件完全适配回流焊生产工艺，能够在SMT产线完成全自动化贴装，无需后续人工补焊工序，大幅提升高密度PCB板的组装效率。从实际选型应用来看，ST-5系列的三款细分型号分别对应不同的安装与调节场景，ST-5EW为顶部调节的多圈方形金属陶瓷结构，调节旋钮位于器件顶面，适合板卡上方预留操作空间的布局场景，调试人员可从板卡正面直接伸入螺丝刀完成参数校准；ST-5EX同样为多圈贴片结构但采用侧面调节布局，调节端位于器件侧壁，适合板卡上方空间被结构件遮挡、仅能从板边伸入工具调节的紧凑布局；ST-5W则为直角调节的多匝结构，调节方向与器件安装平面呈90度夹角，多用于板卡边缘靠近设备外壳的位置，可直接通过外壳预留的调节孔完成外部调校，无需拆开设备外壳即可完成参数微调。

　　从功能特性来看，金属陶瓷基材的电阻体具备更优的温度稳定性与耐磨性能，多圈调节结构能够实现更精细的阻值调整精度，单圈调节的电位器往往转动不到一圈就覆盖全阻值范围，微调精度有限，而多圈结构通过内部螺纹传动将调节轴的多圈转动转化为电刷的微小位移，能够实现毫欧级的阻值步进调整，完全满足高精度信号调理电路、传感器校准电路、电源输出微调等场景的参数调校需求。这类器件的金属陶瓷电阻层相比碳膜电阻层，具备更长的调节寿命与更优的抗老化性能，在工业级温湿度环境下长期使用也不会出现阻值漂移、接触不良等问题，适配工业控制、通信设备、精密仪器等对长期可靠性要求较高的应用场景。

　　在结构设计层面，三款器件均采用1/4英寸方形标准封装尺寸，本体为黑色耐高温工程塑料外壳，能够承受回流焊过程中的高温冲击不会出现变形或融化，金属引出端采用镀锡处理，与PCB焊盘的焊接浸润性良好，焊接后焊点强度可靠，能够承受常规的机械振动与温度循环测试。设计建模时需要严格把控器件的本体高度、引出端的共面度以及调节端的位置尺寸，若本体高度建模偏差过大，可能导致后续结构装配时器件与上方屏蔽罩或外壳发生干涉；引出端共面度参数直接影响SMT贴装的焊接良率，建模时需保证三个引出端的底面处于同一平面，公差控制在0.1mm以内；调节端的开槽尺寸与深度也需要准确还原，确保调试用的十字螺丝刀能够顺利插入调节槽，不会出现打滑或无法插入的问题。

　　从安装边界来看，PCB布局时除了预留器件本身的焊盘位置外，还需要在调节端对应的位置预留足够的工具操作空间，顶部调节的型号需要在器件正上方预留直径不小于5mm的无遮挡区域，侧面调节与直角调节的型号则需要在对应调节方向预留至少8mm的工具伸入空间，避免周边过高的电容、电感或接插件遮挡调节路径。建模过程中还需要还原器件底部的轻微倒角与引出端的弯折弧度，这些细节特征会直接影响器件在PCB上的装配间隙仿真准确性，若忽略这些细节，可能导致仿真时出现装配干涉误判，或是实际生产时出现器件无法平稳贴装的问题。这类微调器件虽然属于板级小型电子元件，但在整个设备的功能实现中承担着参数校准的关键作用，建模时的尺寸准确性直接影响后续PCB设计与结构设计的匹配度，任何一个尺寸的偏差都可能导致调试阶段无法顺利完成参数调节，甚至影响整板的组装良率。
