Vishay-TS63系列方形金属陶瓷微调电位器

　　在各类电子设备的电路校准、信号调试场景中，这类方形金属陶瓷微调器件是电路参数微调环节的核心被动元件，常应用于工业控制板卡、通讯设备射频模块、精密测量仪器、汽车电子控制单元的板载电路中，用来对电路的分压比、增益参数、基准电压值进行一次性或周期性的微调校准，补偿电路元器件的参数离散性，保障整机电路的性能指标落在设计公差范围内。不同于普通的可调电位器，该系列微调器件采用金属陶瓷作为电阻基体材料，具备更优的温度稳定性与耐老化特性，在-55℃到125℃的工作温度区间内，电阻值漂移量远低于碳膜类可调元件，能够满足工业级、车规级设备的长期可靠性要求，在设备全生命周期内无需频繁重新校准，降低后期运维的调校成本。

　　从结构设计来看，该系列器件采用标准SMD表贴封装形式，1/4英寸方形的主体外壳采用耐高温工程塑料注塑成型，外壳边角做了小圆弧过渡处理，避免表贴焊接过程中应力集中导致的外壳开裂，同时外壳与底部陶瓷基座采用卡扣加高温胶封的装配方式，能够耐受回流焊过程中的高温冲击，不会出现封装开裂、内部电阻体移位的问题。器件侧面预留的多组焊端采用镀锡处理，焊端宽度与间距符合标准SMD封装的焊盘设计规范，能够直接适配常规的SMT贴片机吸嘴拾取与自动贴装流程，无需定制特殊吸嘴或焊接治具，可直接融入现有表贴生产线的加工流程，提升板卡加工的装配效率。

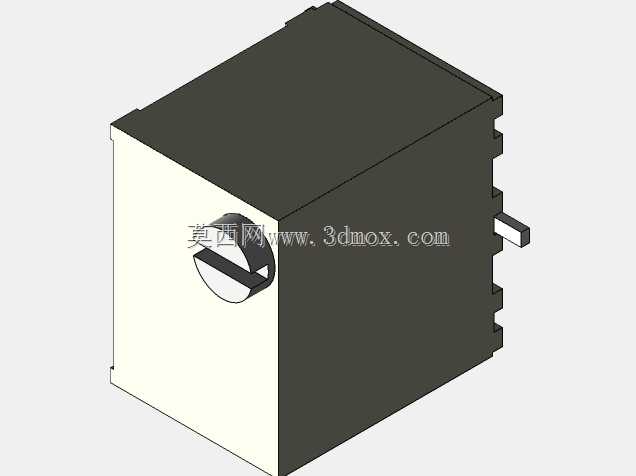

　　器件顶部预留的调节槽采用十字与一字兼容的槽型设计，既可以使用标准一字螺丝刀进行调节，也能适配自动化调校设备的十字调节头，调节过程中扭矩手感均匀，每一圈的调节步进对应的电阻值变化线性度优异，不存在调节跳变、死区的问题，调节到位后内部的阻尼结构能够提供足够的保持力矩，避免设备运输、工作过程中的振动导致调节位置偏移，保障校准后的参数稳定性。直角出线的型号专门针对板边安装、高密度布线场景设计，焊端排布方向与常规直出型号形成90度夹角，能够在板卡边缘、靠近连接器的狭小空间内完成安装，无需额外预留调节操作的侧向空间，提升PCB板的布线密度，缩小整机板卡的外形尺寸。

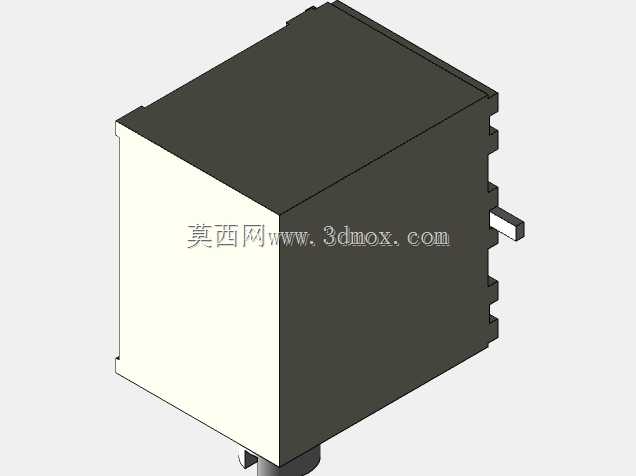

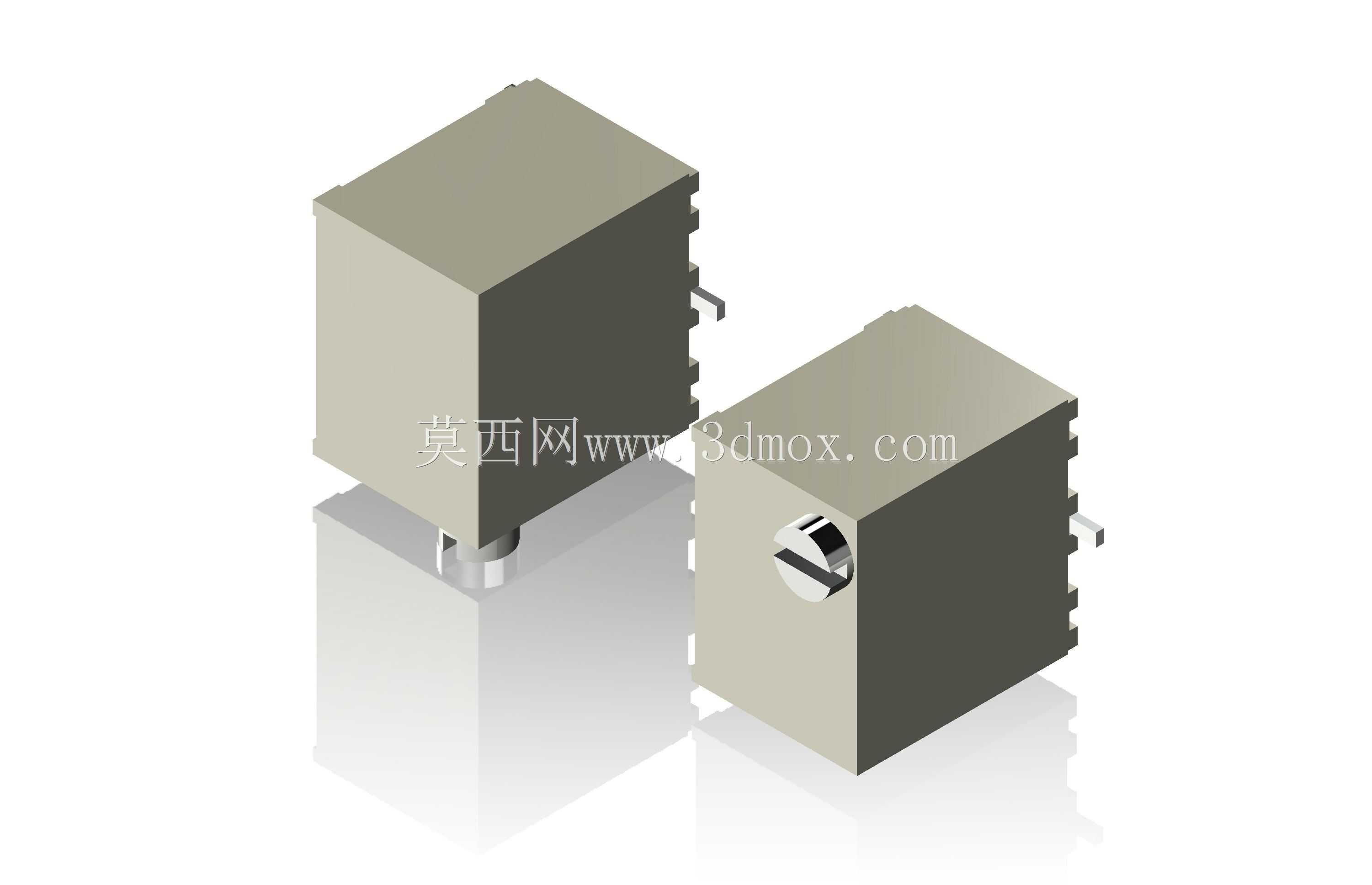

　　在安装边界设计上，该系列器件的主体高度控制在标准表贴元件的常规高度范围内，安装后不会与上方的屏蔽罩、结构件产生干涉，焊盘设计推荐按照IPC-SM-782标准的表贴元件焊盘尺寸进行绘制，焊盘与周边走线、过孔的安全间距满足常规PCB加工的工艺要求，焊接过程中不会出现连锡、立碑的焊接缺陷。器件的调节端顶部距离外壳顶面的高度差经过精准控制，调节螺丝刀插入后不会过度深入器件内部损坏电阻基体，同时调节过程中螺丝刀不会与周边的 taller 元件产生碰撞，在高密度板卡上也能顺利完成调校操作。针对不同的调节方向需求，该系列包含顶调、侧调两种调节方向的衍生型号，能够适配不同板卡的装配空间与调校操作方向，无论是板卡正面开盖调校，还是侧面预留调校口的密封式设备结构，都能找到适配的型号。

　　在实际选型应用中，需要根据电路的工作电流、功率耗散值选择对应阻值范围的型号，金属陶瓷电阻体的额定功率能够满足常规信号电路的微调需求，不适合作为功率调节元件串联在主功率回路中，安装焊接过程中需要注意回流焊的温度曲线符合器件的耐温规格，避免高温长时间烘烤导致电阻体参数漂移。调校完成后如果需要长期固定参数，可以在调节槽位置点涂少量高温密封胶，进一步提升抗振动性能，避免复杂工况下的参数偏移。这类微调器件的三维模型在板卡结构设计阶段，能够帮助结构工程师精准核对元件与周边结构件的安全间距，模拟调校操作的空间是否充足，提前发现设计中的干涉问题，减少后期打样后的改模次数，缩短产品的研发周期。
