Vishay Spectrol534系列精密电位计结构

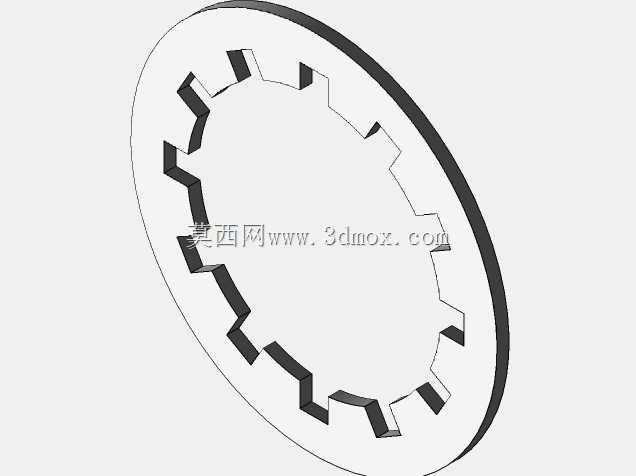

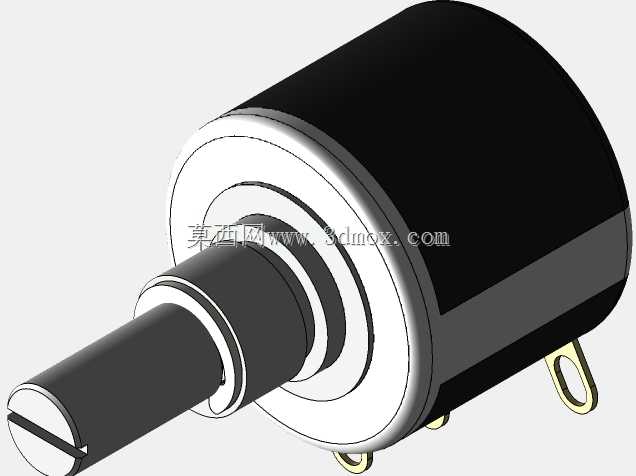

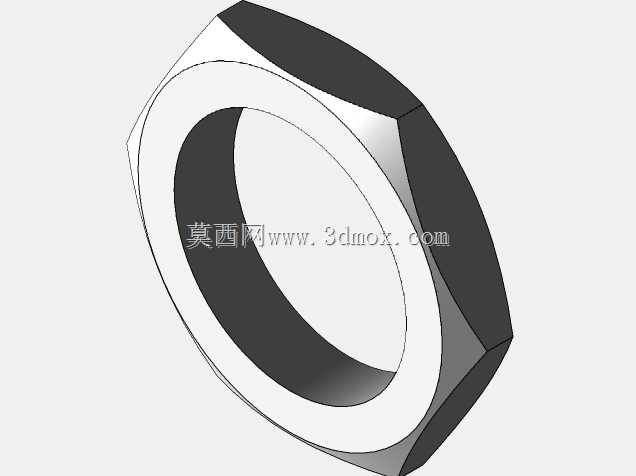

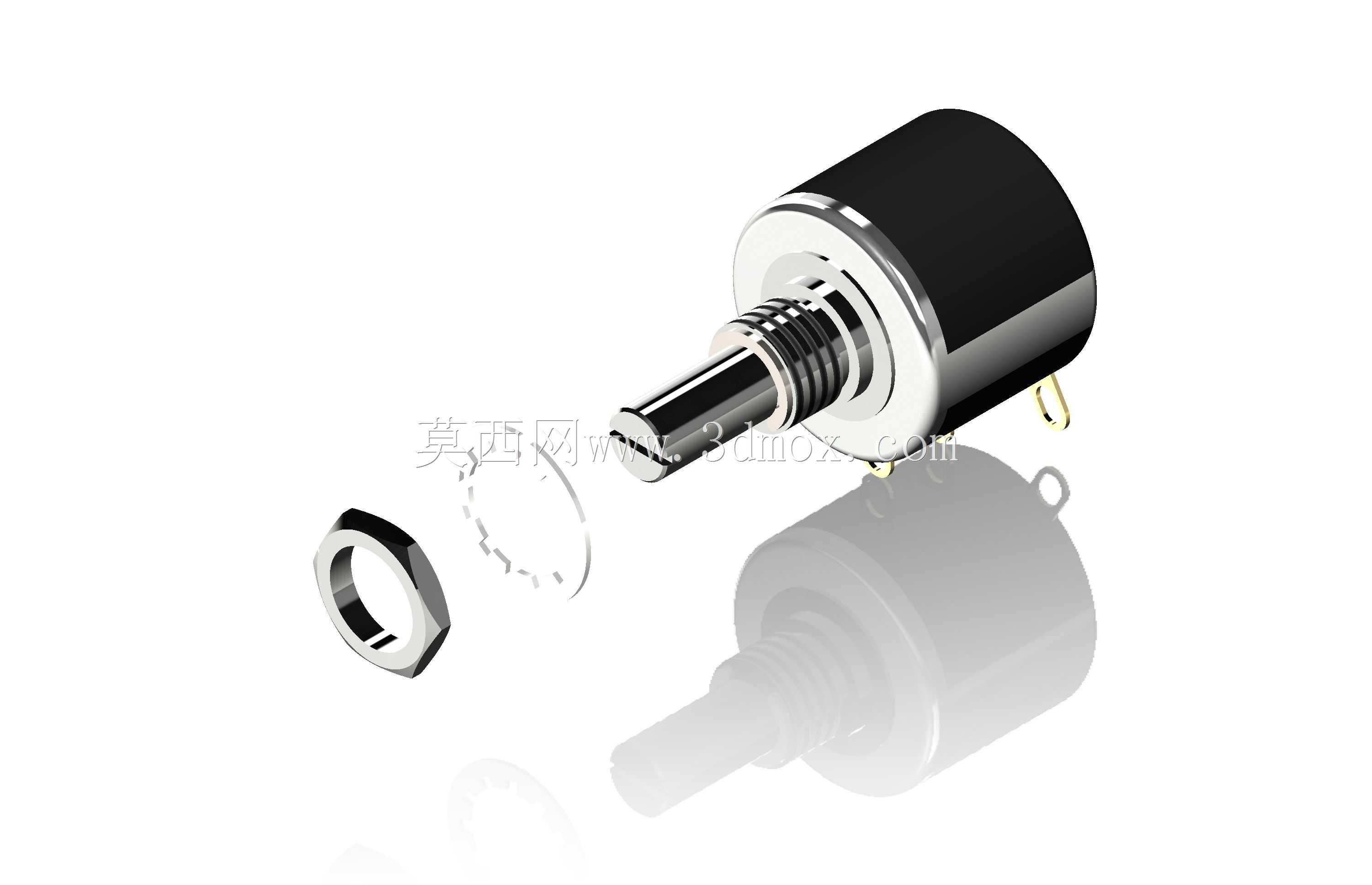

　　这款精密电位计的建模过程中，首先要明确其在工业测控、精密仪器调节回路里的核心定位——作为角度位移转换为电阻信号的反馈元件，它常被用在实验室校准设备、工业伺服阀开度调节、高精度电源输出微调、医疗设备参数整定这类对线性度要求严苛的场景里，0.2%的线性度指标意味着在全行程转动过程中，电阻输出与轴转角的偏差被控制在极小范围内，不会给闭环控制系统引入额外的调节误差。从结构设计逻辑来看，模型还原了产品的实际装配层级：最外侧的金属外壳做了滚花防滑处理，既方便安装时的徒手对位，也能在设备内部形成电磁屏蔽层，避免周边强电回路的电磁干扰耦合到电阻信号回路里；伸出的金属轴采用台阶式设计，轴端的螺纹段配套了六角锁紧螺母与止动垫片，

　　安装时可以根据面板厚度调整螺母锁紧位置，既可以实现面板前装，也能适配设备内部支架的侧装需求，轴的伸出长度预留了足够的旋钮安装空间，不会出现旋钮蹭到安装面板的干涉问题。建模时特意还原了引脚的弯折角度，两个固定引脚加一个滑动抽头的排布间距符合通用PCB板的孔位设计规范，做电路板布局时不需要额外调整焊盘位置就能直接适配，引脚的粗细也匹配常规波峰焊的吃锡要求，不会因为引脚过细导致焊接强度不足，或是过粗造成PCB孔位应力开裂。内部的电阻基体与滑动簧片结构虽然被外壳包裹，但建模时也做了对应层级的结构预留，滑动触点的压力角度经过优化，既能保证全行程转动时触点与电阻膜的可靠接触，不会因为设备振动出现接触不良的跳变问题，

　　又不会因为压力过大造成电阻膜过度磨损，缩短元件的使用寿命。从安装边界尺寸来看，主体圆柱外径控制在通用电位器的常规安装尺寸范围内，配套的锁紧螺母对边尺寸符合标准紧固件的工装要求，现场安装时用普通活动扳手或者对应规格的套筒就能完成锁紧，不需要定制专用工装；轴的转动阻尼做了一致性设计，转动时的力矩均匀，不会出现某一段过松某一段过卡的问题，适合需要精细微调的操作场景，不管是操作人员手动微调参数，还是搭配小型步进电机做自动校准回路的执行端，都能稳定输出对应阻值。在做设备选型适配时，这款电位计的结构尺寸可以直接替换同规格的其他同类型产品，不需要修改原有安装面板的开孔尺寸，也不用调整PCB板上的焊盘排布，对于设备迭代升级时替换低精度电位器来说，

　　能大幅减少结构改型的工作量。外壳的金属材质做了抗氧化处理，在常规工业环境下长期使用不会出现表层锈蚀导致的屏蔽性能下降问题，轴与外壳的配合位置做了密封结构设计，能阻挡日常环境中的粉尘进入电位器内部，避免粉尘附着在电阻膜上造成接触电阻波动，适合在车间设备、户外便携检测仪器这类非洁净环境下长期稳定工作。建模过程中对各个配合面的公差做了对应还原，比如轴与外壳轴承位的配合间隙、螺母与轴螺纹的配合公差、引脚与安装孔的对位公差，都按照实际量产零件的公差带做了偏移预留，导出的模型可以直接用于设备的干涉检查，不会出现虚拟装配没问题实际装不上的情况。
