在工业控制板卡布线、低压配电信号转接、消费电子内部线束连接这类场景里,这类直型摩擦锁接接头组件的使用频率一直很高,很多做电控柜内部走线、小型设备信号互联的结构工程师,在选型时都会优先考虑这类无固定支腿的插接件,核心原因就是它的安装适配性足够灵活,不需要提前在PCB或者安装板上预留固定孔位,只需要对应焊盘位置完成插装焊接即可,能大幅降低板级设计的布局约束。

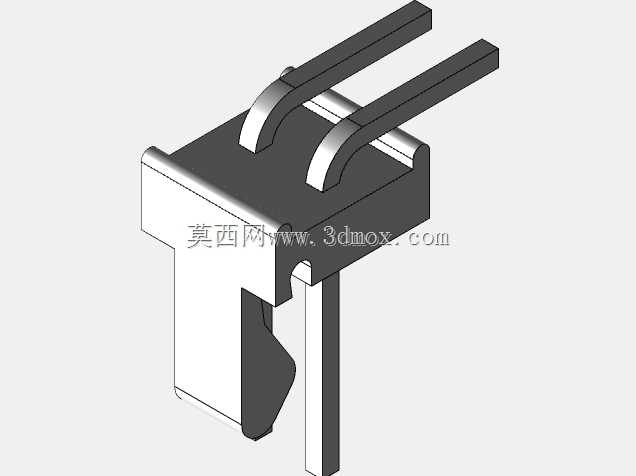

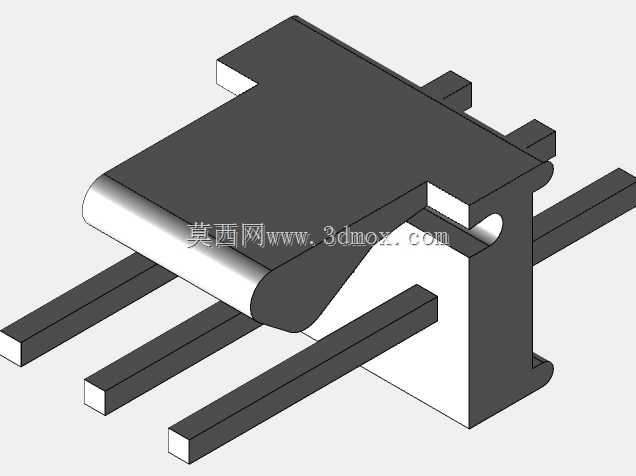

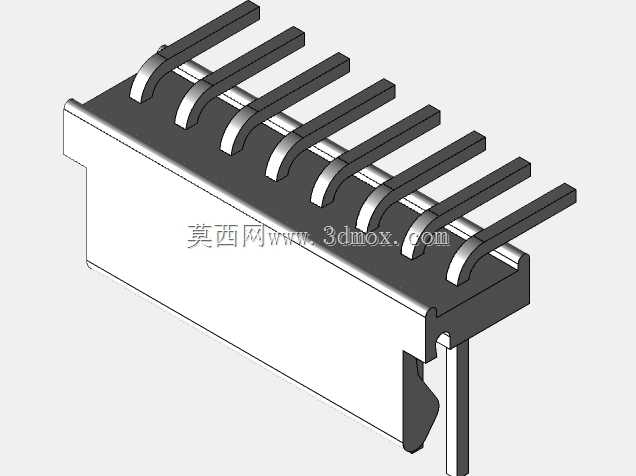

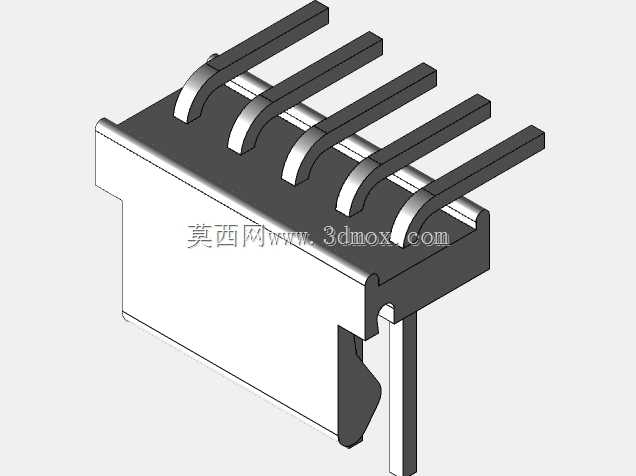

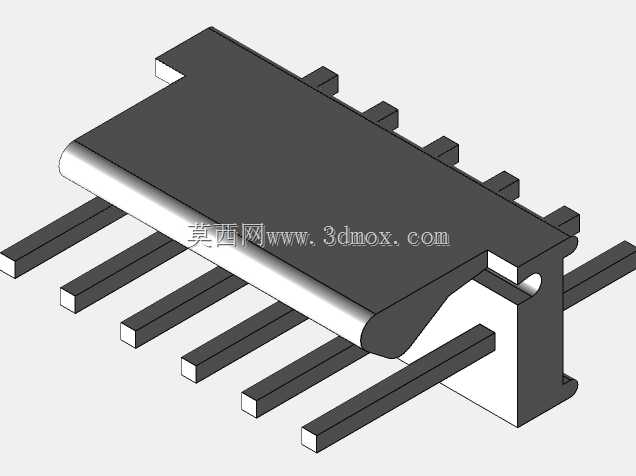

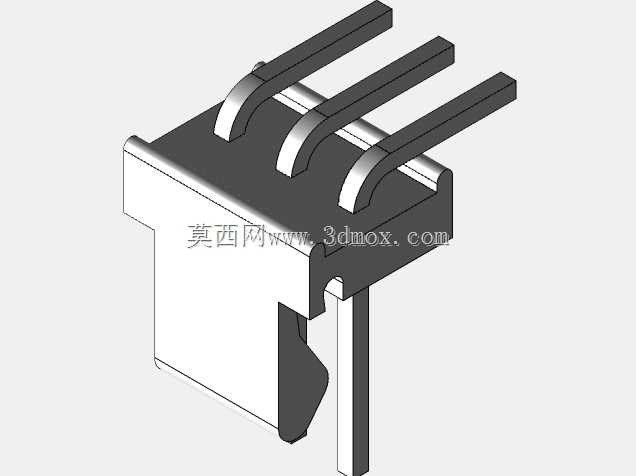

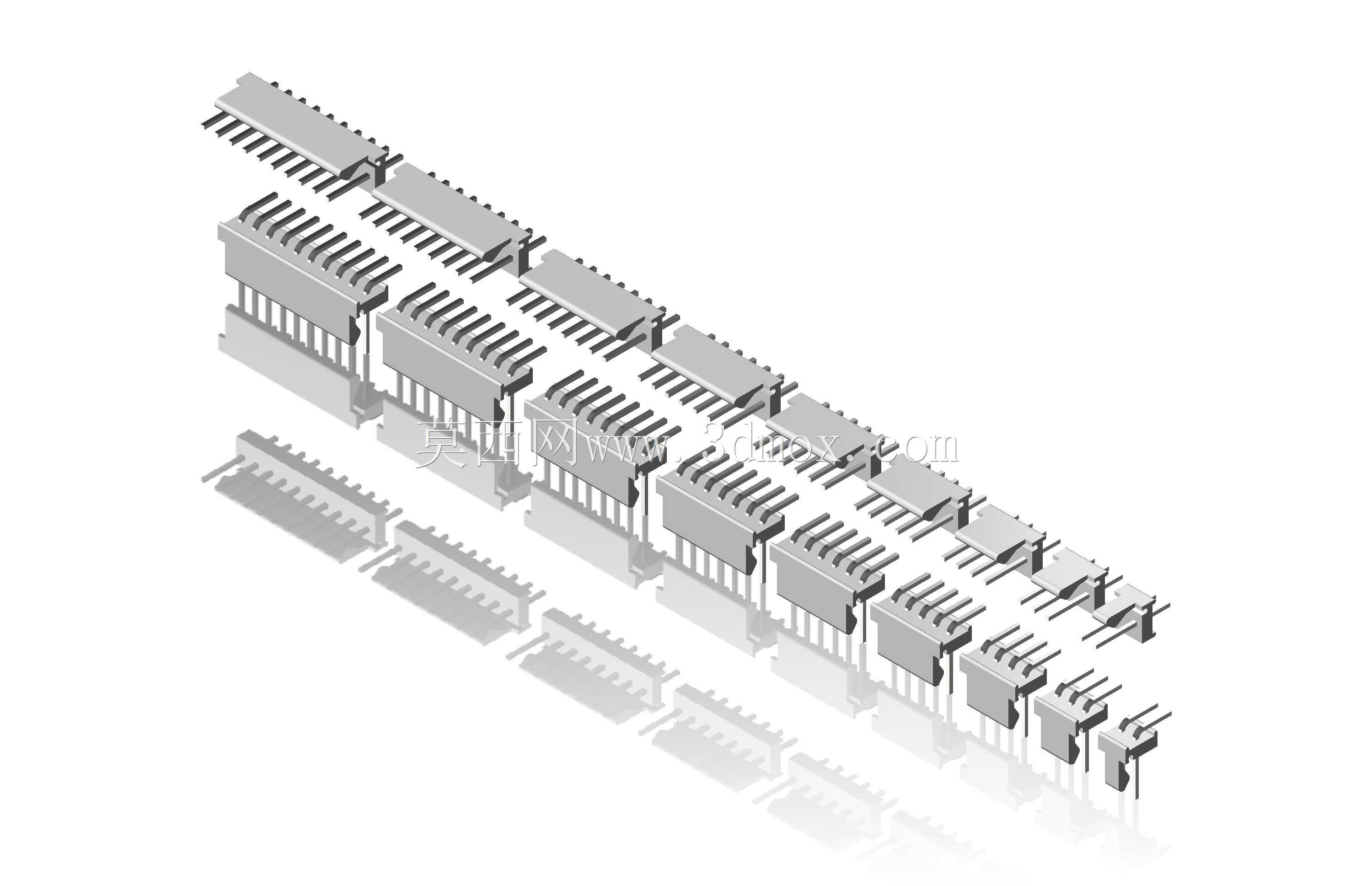

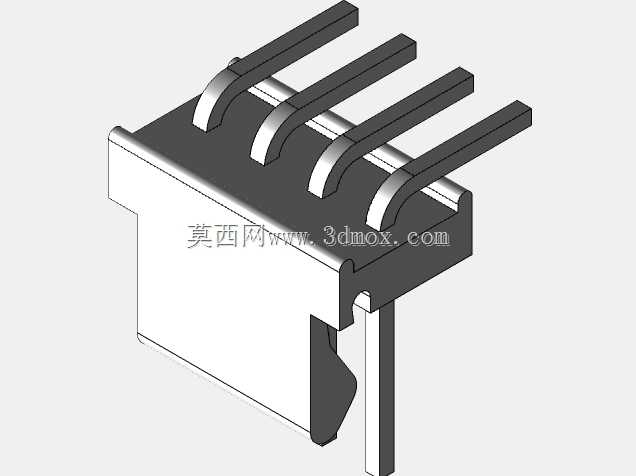

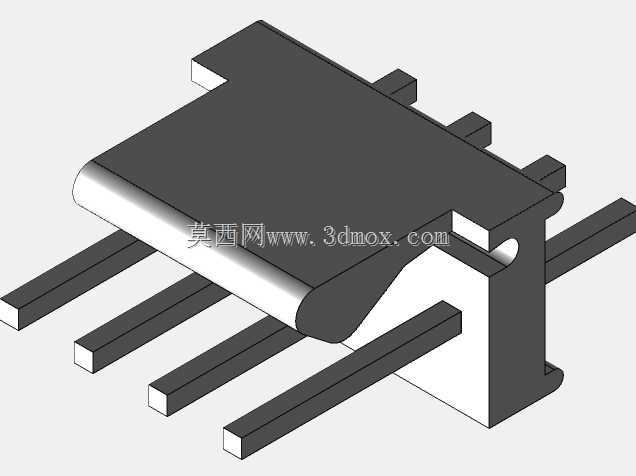

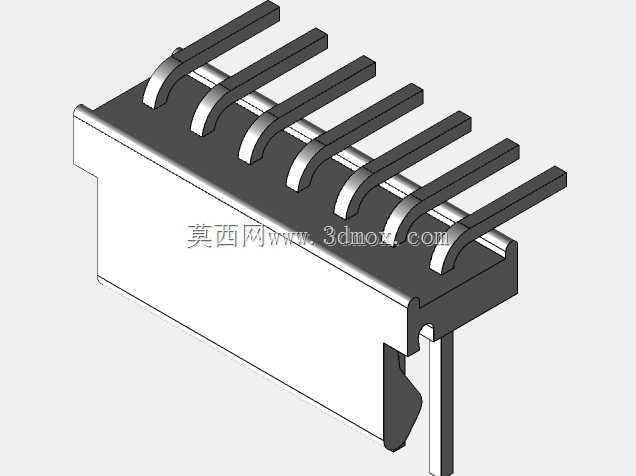

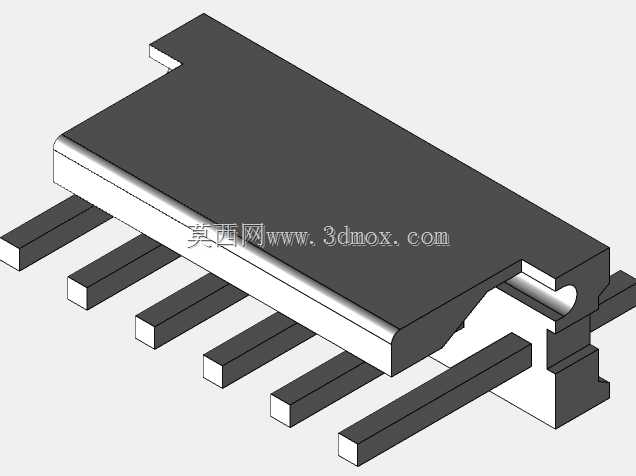

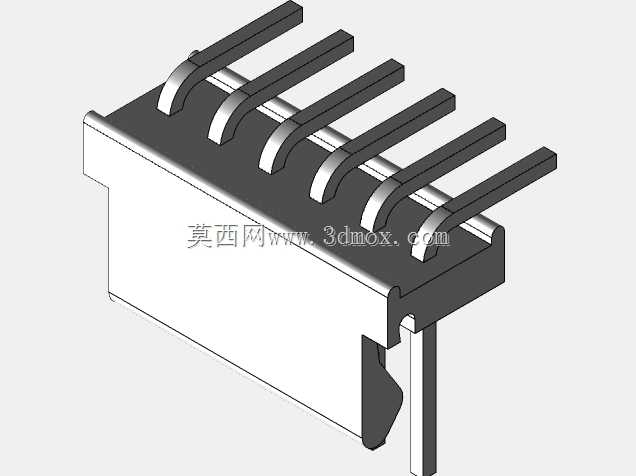

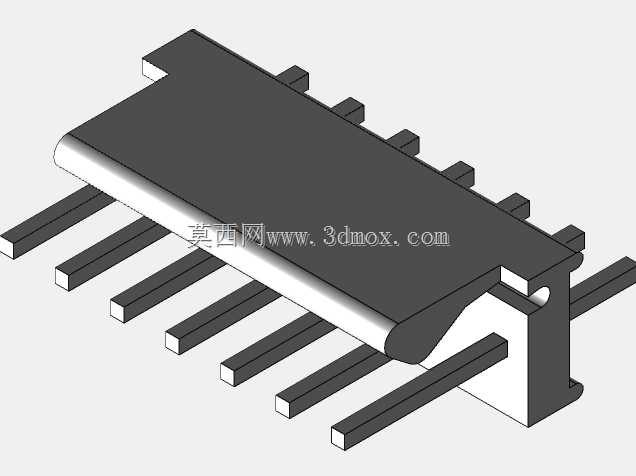

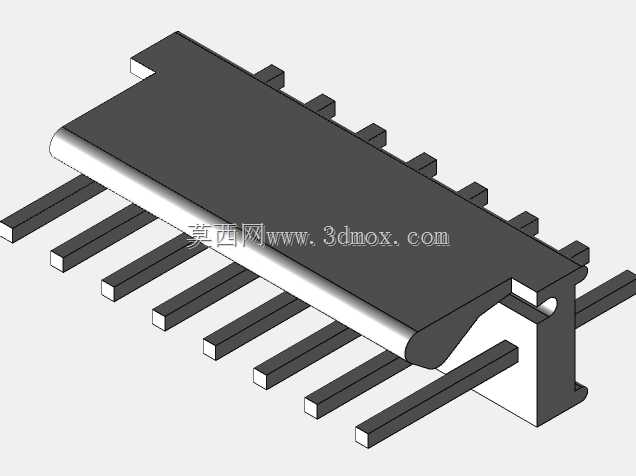

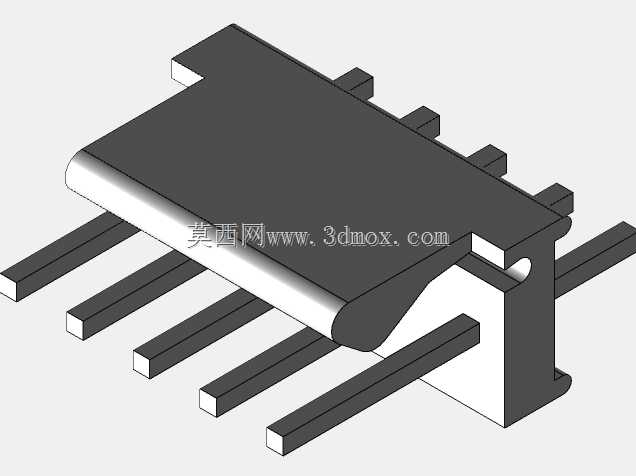

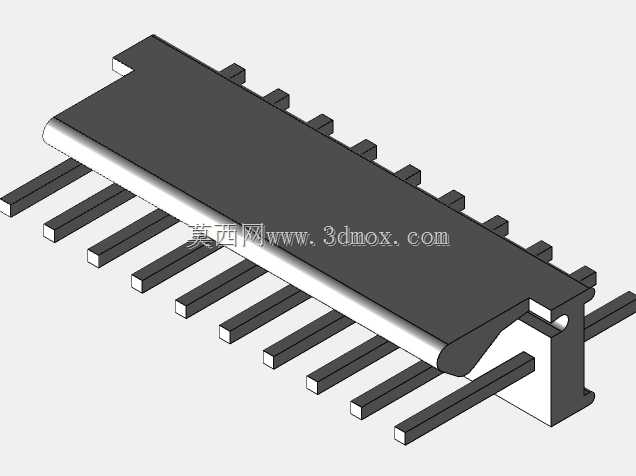

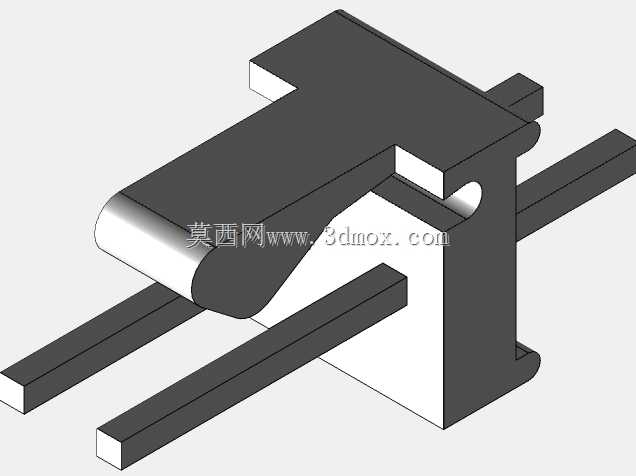

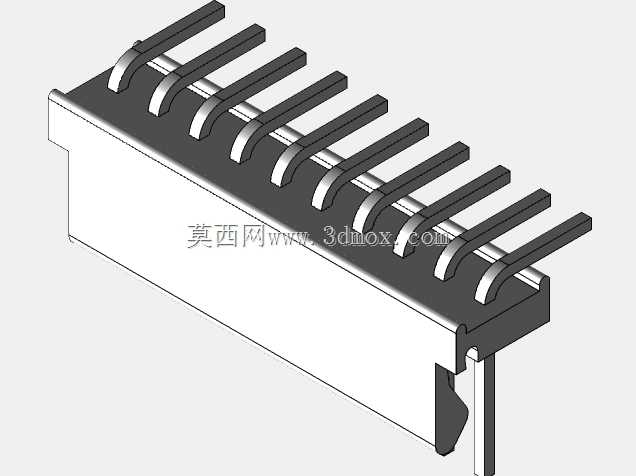

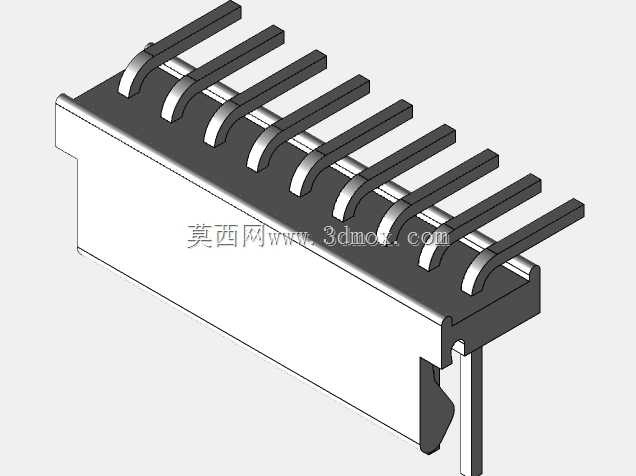

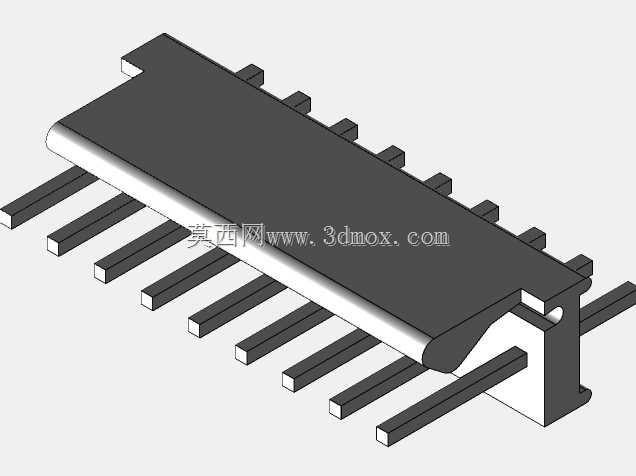

这套组件覆盖了2到10位的不同针数规格,全部采用镀锡接线柱设计,摩擦锁扣的结构是它的核心功能点,和传统带卡扣的接插件不同,它依靠插合面之间的预紧摩擦力实现插接后的位置保持,不需要额外的锁扣操作,插合过程直接对位推入即可,拔取时也只需要垂直施力就能分离,在需要频繁拆装调试的试验设备、测试治具内部走线场景里,这种操作逻辑能节省不少装配和维护的时间。镀锡的接线柱表层处理,一方面是提升焊接时的焊锡浸润性,避免出现虚焊、冷焊的问题,另一方面也能在常规仓储和使用周期内抵御表层氧化,保证长期接触的导电稳定性,不会因为表层氧化层导致接触电阻升高,引发信号传输衰减或者供电压降超标的问题。
从设计思路上看,这套接头采用无固定支腿的结构,本质是为了适配不同厚度的安装基材,不管是1.2mm厚的常规FR-4 PCB板,还是0.8mm的薄型柔性板补强区域,亦或是小型塑料壳体上的开孔插接场景,它都能适配,不会因为固定支腿的高度限制,导致安装后出现本体翘起、针脚虚接的问题。直型的出线方向,让线束在接插件出线端可以沿着板件平面平行排布,不会出现90度弯角接头那种线束向上隆起占用垂直空间的问题,在内部空间高度受限的薄型设备、手持终端内部布线时,这种直型结构的空间利用率优势会非常明显。
外形尺寸上,不同针数的接头本体宽度随针数线性递增,单针的间距符合MTA系列接插件的标准节距,和同系列的配套插座、接线端子完全兼容,不需要单独调整开孔或者焊盘的设计参数。安装边界方面,因为没有外伸的固定支腿,它的本体外轮廓就是实际需要预留的安装空间,插合方向上只需要预留足够的手部操作空间或者工装压入空间即可,不需要在本体两侧额外预留固定卡扣的让位空间,对于高密度排布的板卡来说,这种设计能让接插件之间的排布间距压缩到最小,提升板面的空间利用率。
实际使用中,这类摩擦锁接的接头组件,在静态使用场景下的连接可靠性完全能满足常规信号传输和小电流供电的需求,它的插合力和拔出力都经过参数匹配,既不会因为插合力过大导致装配困难,也不会因为保持力不足在受线束拉扯时出现松脱。镀锡柱的焊接端长度经过优化,过波峰焊或者手工焊接时,焊锡不会顺着针脚爬到插接配合面,避免出现插合时卡滞、接触不良的问题。整套不同针数的组件采用统一的截面尺寸和配合公差,在做系列化产品设计时,可以根据实际需要的接线点数灵活选型,不需要重新调整接插件的安装空间设计,能大幅缩短系列产品的结构设计周期,减少物料的种类,降低供应链的管理成本。
在做三维建模的时候,这类接插件的模型需要重点保证针脚间距、插合面配合尺寸、焊接端长度的参数准确性,因为这些尺寸直接影响到PCB封装的匹配度,以及实际装配时的干涉检查结果,如果模型的针脚位置出现偏差,后续导出PCB设计文件时就会出现焊盘不匹配的问题,直接导致生产出来的板卡无法安装接插件。另外,模型的本体外形轮廓、出线方向的尺寸,也会直接影响到内部线束的排布空间检查,尤其是在高密度布线的设备内部,接插件本体和周边元器件、壳体筋位的间隙,都需要依靠准确的三维模型来做干涉校验,避免实际装配时出现装不上、或者和周边零件碰擦的问题。
