LEM高精度穿芯式电流检测传感器结构

　　在工业电气传动、新能源变流、大功率电源测试等场景里，电流检测环节的精度直接决定整套系统的控制可靠性，这款穿芯式电流传感器正是为这类大电流闭环检测场景设计的核心检测元件。从结构设计来看，它采用中心通孔的穿芯安装形式，被测主回路的母排或者电缆可以直接从中心圆孔穿过，不需要额外断开主回路串接元件，这种设计最大的优势是不会对主回路的载流能力造成额外损耗，同时能实现主回路与检测侧的电气隔离，避免高压侧的干扰串入控制回路，这在高压大功率变频、光伏逆变、伺服主轴驱动这类强电磁干扰的工况下尤为重要。

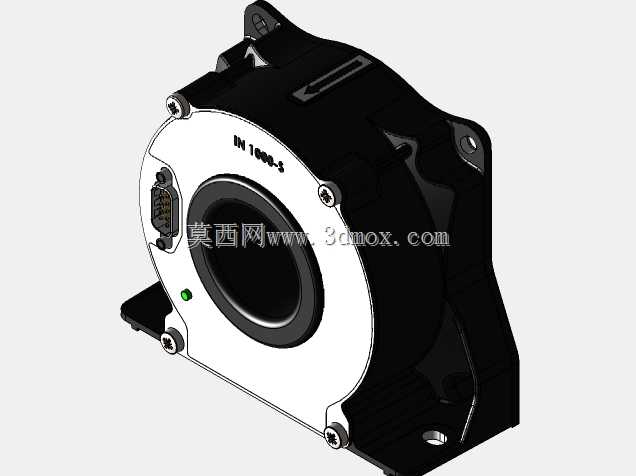

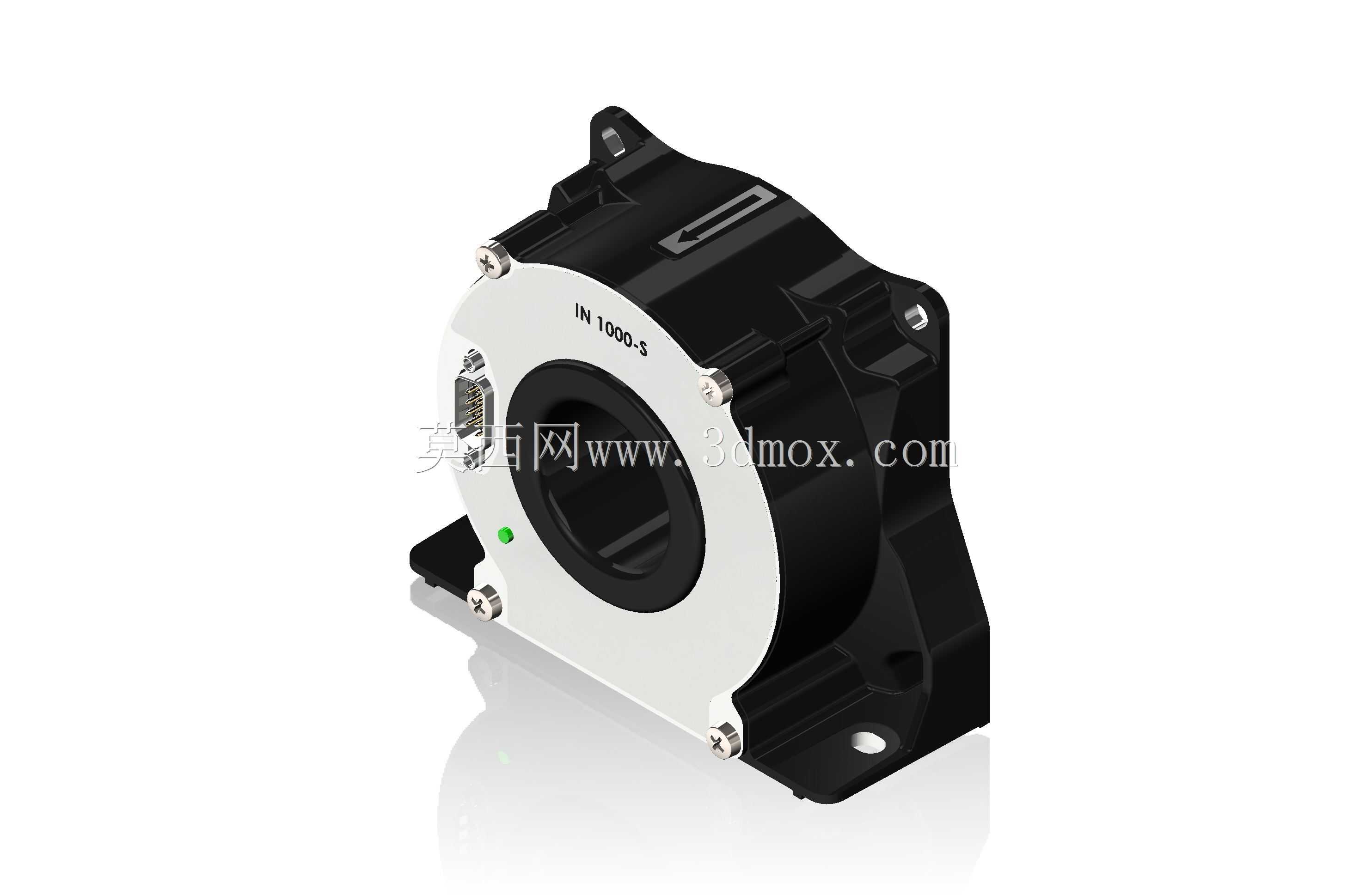

　　从外形安装边界来看，传感器主体采用方型带安装耳的结构，四个角位预留了沉头安装孔，安装孔的位置公差经过严格校核，能适配常规工控柜体内部的安装板开孔，安装时只需要将传感器通过四个固定孔锁在安装板或者母排支架上，再将被测母排从中心孔居中穿过即可，不需要额外设计复杂的适配工装。中心通孔的直径尺寸经过优化，既能覆盖常规1000A等级下的铜排截面尺寸，又不会因为孔径过大导致整体体积冗余，在紧凑的柜体内部安装时能有效节省安装空间。

　　功能特性上，这款传感器采用闭环霍尔检测原理，相比开环式的电流传感器，它的线性度更好，响应速度更快，温漂系数更低，在-25℃到70℃的常规工业工作温度区间内，检测精度能稳定保持在标称范围内，不会因为环境温度变化出现明显的检测偏移。传感器侧面预留了标准的接插件接口，用来连接供电电源与信号输出线路，接口的针脚定义遵循行业通用规范，能直接适配常规的工控信号采集板卡，不需要额外定制转接线缆。壳体侧面还设置了状态指示灯，正常工作时指示灯点亮，出现供电异常或者输出超量程时会有对应的状态提示，方便现场调试人员快速排查故障。

　　设计思路上，这款传感器的壳体采用阻燃工程塑料与金属嵌件结合的结构，安装孔位置内嵌金属衬套，避免长期使用过程中塑料壳体出现蠕变导致安装松动；中心检测孔的内壁做了绝缘防护处理，即使被测母排出现短时的过电压，也不会击穿壳体影响检测侧的电路安全。外壳的散热结构做了针对性优化，背部的散热筋能将内部检测元件工作时产生的热量快速导出，在长时间满量程检测的工况下，不会因为内部积温导致检测精度下降。

　　在实际选型应用中，这类传感器通常用在变频器输出侧电流检测、UPS电源的输出电流监控、电焊机的电流闭环控制、电动汽车电机控制器的相电流检测等场景，相比分流器这类接触式检测元件，它的隔离特性能有效保护后端的控制电路，同时不会引入额外的接触电阻，在大电流工况下的发热更小，长期运行的稳定性更高。建模过程中需要重点关注中心通孔的同轴度、安装孔的位置度公差，以及接插件接口的安装尺寸，这些尺寸直接影响后续装配时的适配性，如果安装孔位置偏差过大，会导致现场安装时无法对位锁附；如果中心通孔与安装基准面的垂直度不足，会导致母排穿过时与孔壁刮擦，甚至影响绝缘距离。另外壳体的分模线位置、安装耳的加强筋结构也需要按照实际产品的工艺要求还原，确保三维模型能直接用于安装干涉检查、柜体布局仿真等工程场景，不需要额外做结构修正。
