LEM系列电流传感器多规格三维结构

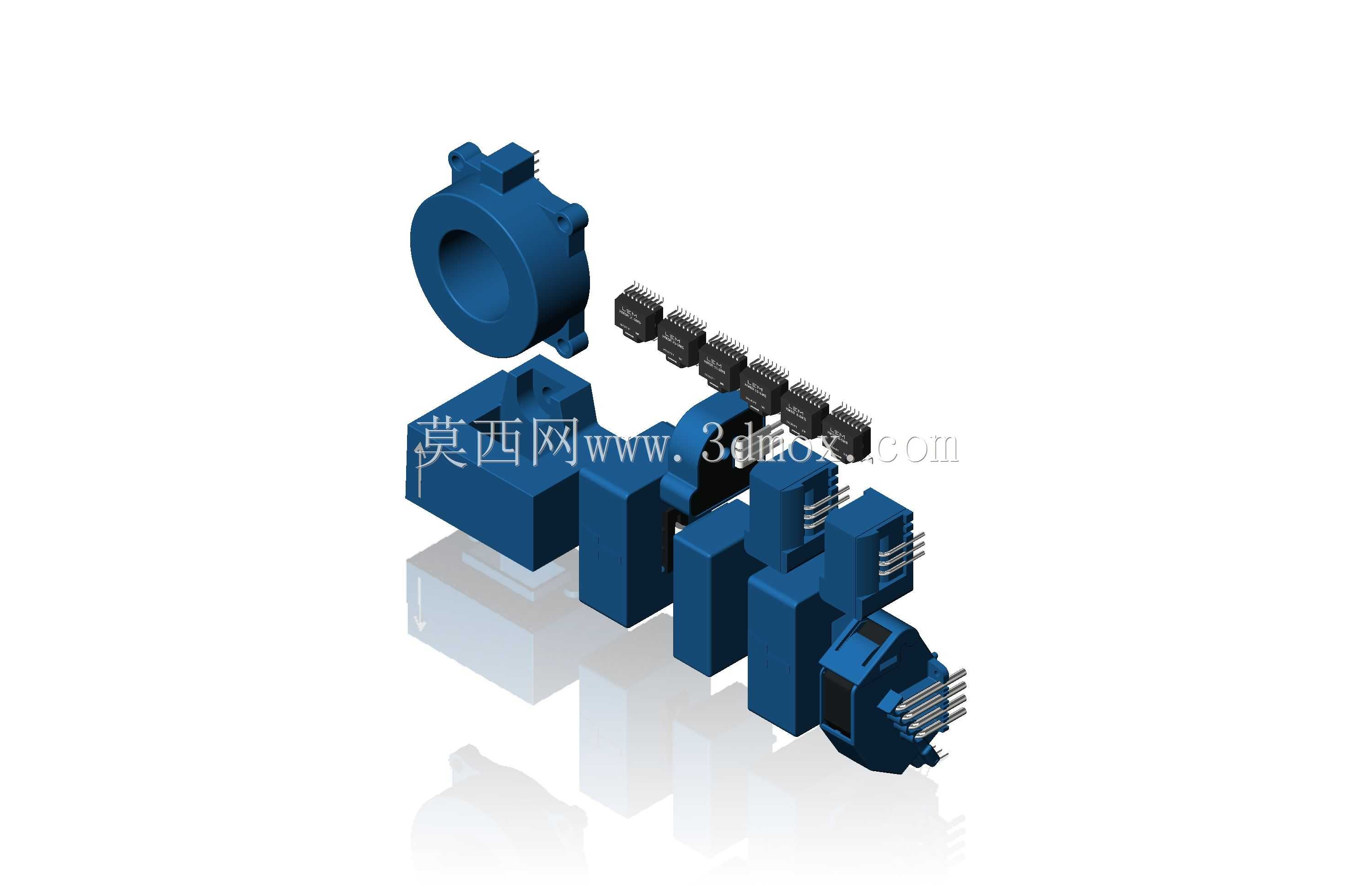

　　在工业电气传动、新能源变流、配电柜监测、伺服驱动系统的设计环节中，电流检测环节的元件选型与安装布局，直接决定整套系统的采样精度与运行可靠性，本次梳理的LEM系列电流传感器三维结构，覆盖了从PCB直插式小功率型号到大电流穿线式工业型号的全品类结构，可直接嵌入各类电气设备的三维装配场景中，辅助结构工程师完成安装位的干涉校验与布局优化。

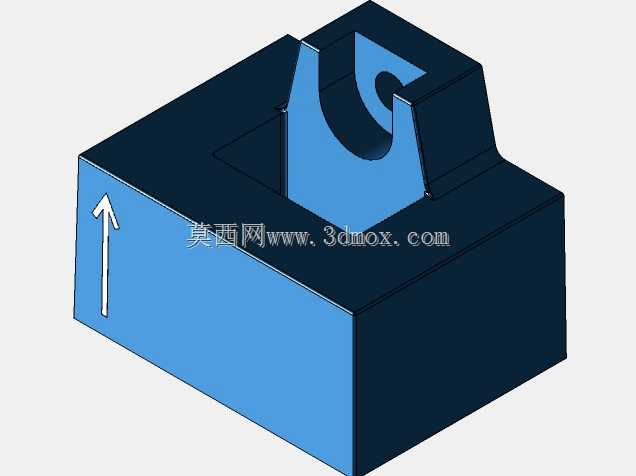

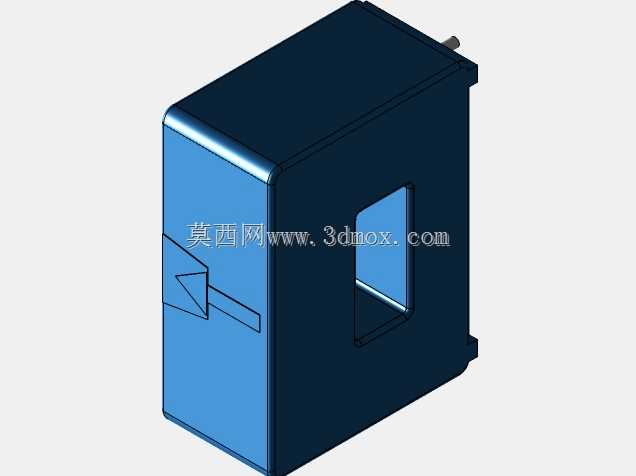

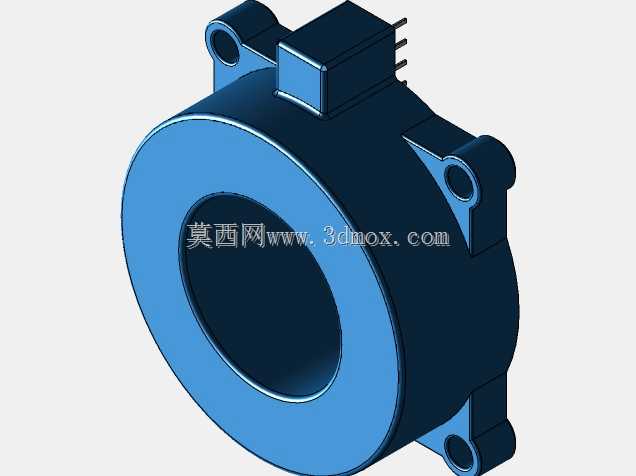

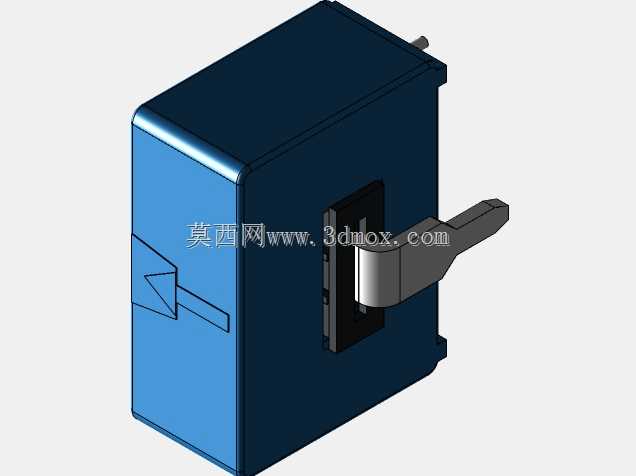

　　不同规格的电流传感器对应完全不同的安装场景：穿线式大电流型号多用于主回路的大电流采样，比如光伏逆变器的直流侧输入、大功率变频器的输出主回路，这类型号采用穿心式结构设计，主回路线缆直接从传感器中心的通孔穿过，不需要额外串接采样电阻，不会额外增加主回路的线路损耗，外壳采用高强度阻燃工程塑料材质，侧边预留的安装孔位适配M4规格的固定螺丝，安装时需要保证穿心线缆与传感器中心轴线的同轴度偏差不超过2mm，否则会引入额外的采样误差，传感器的出线端采用插拔式接线端子，端子的插针间距为3.81mm，布线时需要给端子侧预留至少15mm的接线操作空间，避免线缆弯折半径过小导致的端子接触不良。

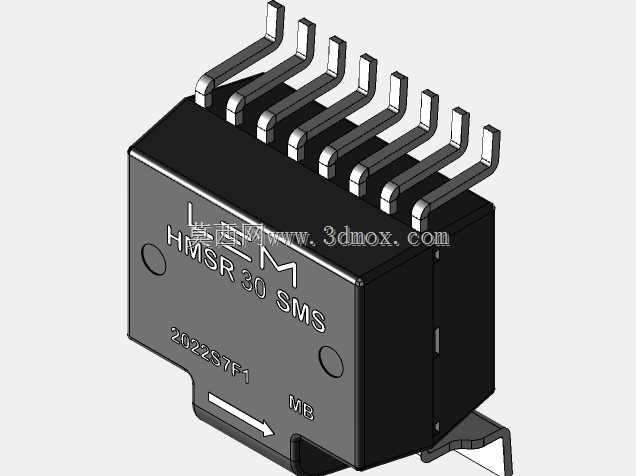

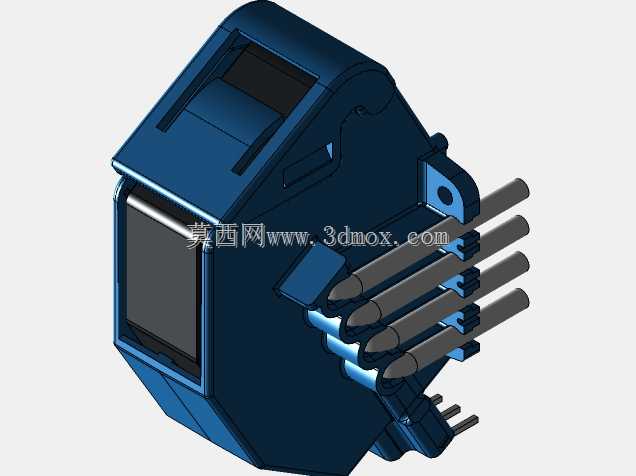

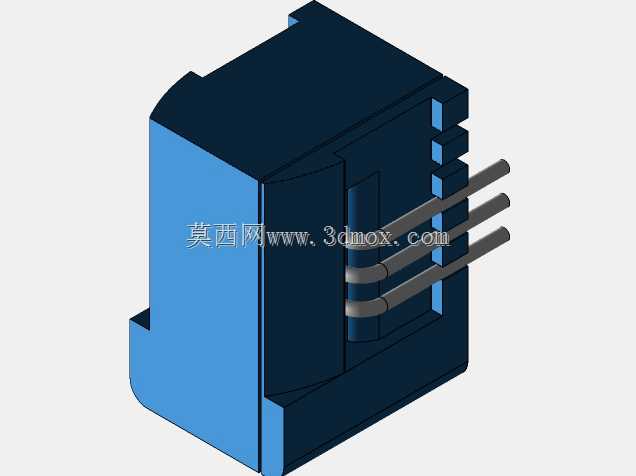

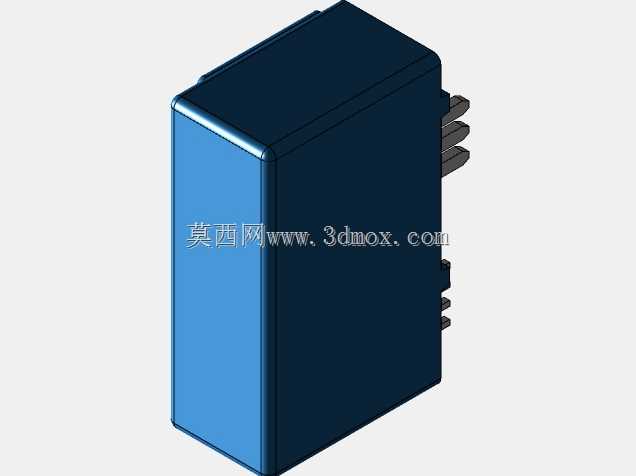

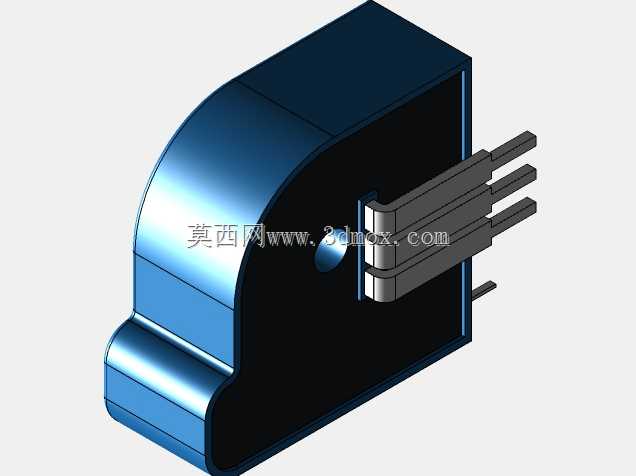

　　PCB直插式的小电流型号则多用于控制板上的支路电流采样，比如伺服驱动器的相电流采样、PLC模块的输入回路检测，这类型号采用标准SOP或者DIP封装的引脚布局，引脚间距为2.54mm，可直接适配标准PCB焊盘设计，建模时严格还原了引脚的长度与粗细，以及传感器本体与PCB板面的安装高度，在做PCB布局时，这类传感器需要远离强电磁干扰源，比如板上的功率变压器、大电流走线，安装位置与干扰源的间距建议不小于10mm，避免外部磁场影响霍尔采样的精度，同时传感器本体的高度需要考虑与外壳内壁的安全距离，避免装配时外壳挤压传感器本体导致引脚脱焊。

　　从设计逻辑来看，整个系列的传感器都采用霍尔闭环或者开环的采样原理，外壳结构上都做了对应的电磁屏蔽设计，金属屏蔽层内嵌在塑料外壳内部，建模时还原了外壳的卡扣装配结构，上下壳之间通过塑料卡扣实现无螺丝装配，既提升了生产装配效率，也避免了金属螺丝带来的磁场畸变。不同电流等级的传感器，中心通孔的尺寸随额定电流提升同步增大，比如10A等级的小型号通孔直径仅为8mm，可穿过6平方毫米的线缆，200A等级的型号通孔直径达到20mm，可穿过70平方毫米的动力线缆，建模时所有通孔的尺寸、安装孔的位置精度都控制在0.1mm以内，完全满足工程装配的校验需求。

　　在做整柜电气布局时，大电流传感器的安装位置通常靠近主回路的进线端，这样可以缩短主回路线缆的长度，减少线路损耗，同时传感器的采样信号线需要采用屏蔽线，布线时与动力线分开走线，三维模型中预留的接线空间可以帮助工程师提前规划线缆的走线路径，避免出现线缆长度不足或者弯折半径不符合要求的问题。而PCB安装的小型号传感器，在建模时还原了本体的所有凸起结构，比如顶部的校准电位器、侧面的定位柱，在做PCB板的元件布局时，可以直接调用模型检查元件之间的干涉情况，避免出现波峰焊时元件碰撞、或者外壳装配时顶到元件的问题。

　　另外，不同型号的传感器在外壳的散热结构上也做了对应设计，大电流型号的外壳表面设计有细密的散热筋，可提升长时间大电流工作下的散热效率，建模时还原了散热筋的高度与间距，在做热仿真分析时，可以直接导入模型进行散热路径的模拟，评估传感器在密闭柜体内的工作温度是否在额定范围内。小功率型号因为自身功耗极低，外壳为光滑平面设计，不需要额外的散热结构，安装时可以紧贴PCB板布置，节省板上的安装空间。

　　在设备改造或者旧系统升级的场景中，这类精准的三维模型可以帮助工程师在不拆解现有设备的前提下，提前评估替换传感器的安装兼容性，对比新旧传感器的安装孔位、出线方向、外形尺寸的差异，提前设计转接板或者调整安装位，减少现场改造的工作量，避免出现配件到场后无法安装的问题。同时在做三维布线时，模型上的接线端子位置可以作为线缆路径的终点参考，自动计算线缆的长度与弯折角度，提升布线设计的准确率，减少生产现场的线缆浪费。
