田村S22P系列霍尔电流电压传感组件

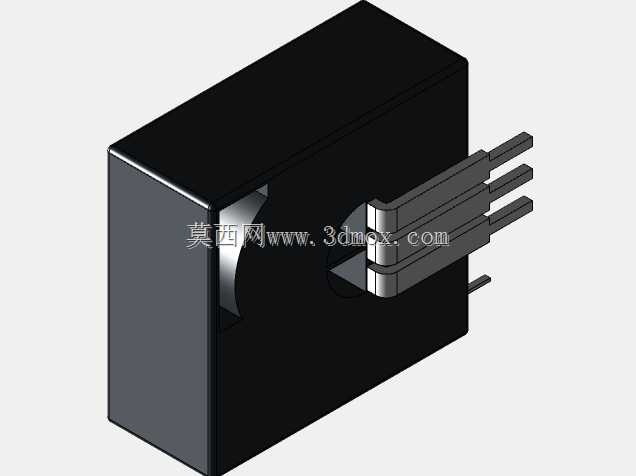

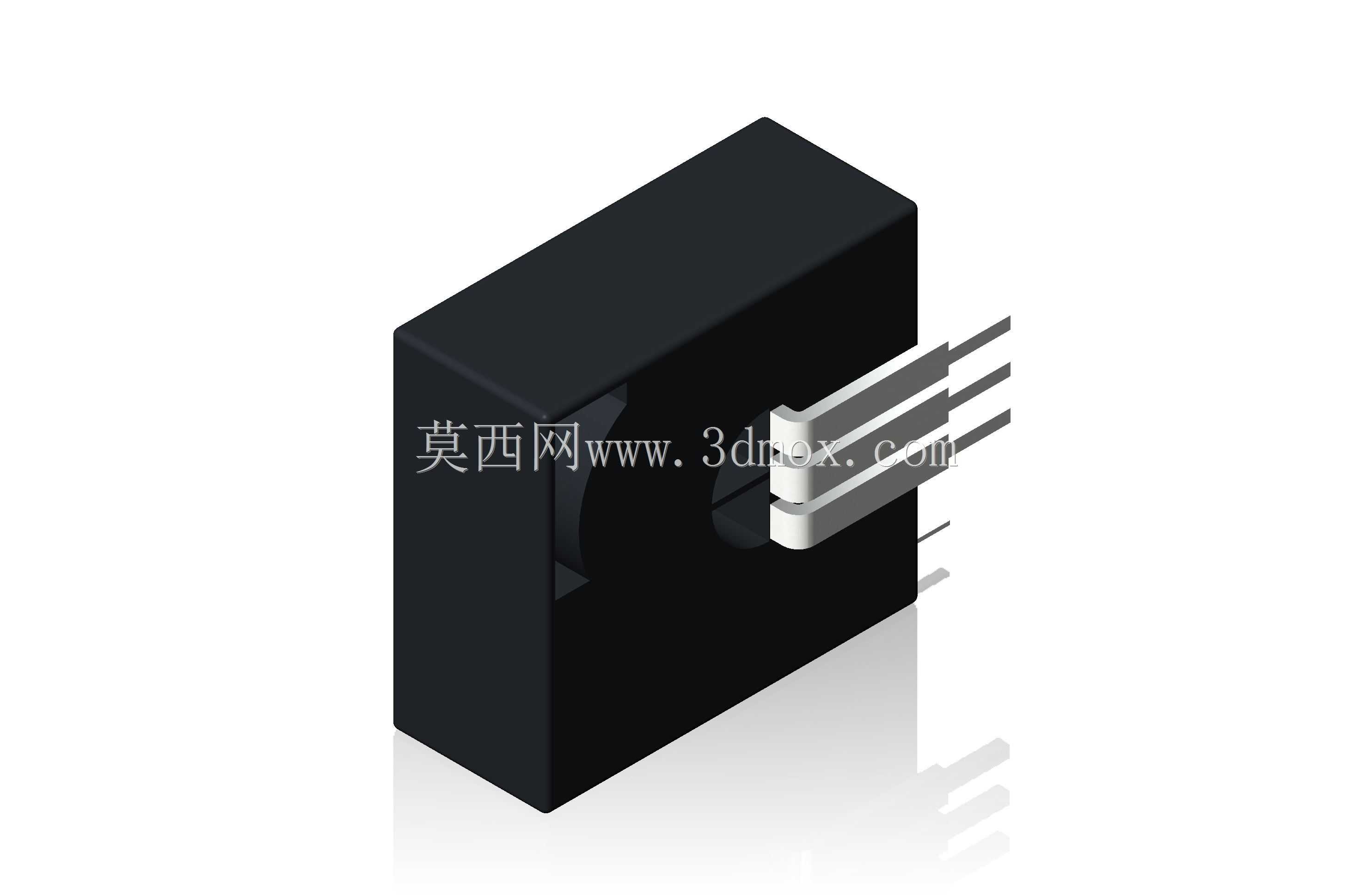

　　在工业变频驱动、新能源电源逆变、伺服电机驱动回路这类需要精准采集电参数的场景里，霍尔效应传感元件是控制回路实现闭环调节的核心感知部件，本次涉及的两款S22P系列传感组件，分别对应15A电流检测与25A电压采样的闭环双向检测需求，是小功率电力电子设备里常用的板载检测元件。从实际选型适配的角度看，这类穿孔式霍尔元件不需要在主回路串入采样电阻，依靠磁环的气隙霍尔感应实现主回路与控制回路的电气隔离，相比传统分流器采样方案，既能避免主回路高压串入控制侧的风险，也能减少采样回路的功率损耗，在小体积紧凑型驱动板上的适配性更强。两款元件都采用黑色阻燃PBT材质的塑封外壳，外壳做了一体化的卡扣定位结构，底部伸出的直插式引脚间距符合标准2.

　　54mm网格的PCB布板规范，穿孔窗口的尺寸适配直径不超过6mm的主回路穿线，安装时只需要将主回路的动力线从传感元件的中心穿孔穿过，再将引脚对应插入PCB的焊盘完成波峰焊即可，不需要额外的固定支架，元件本体的高度控制在18mm以内，不会占用板卡上方过多的垂直空间，适配厚度20mm以内的薄型驱动壳体安装。从设计逻辑上看，闭环双向霍尔的内部结构包含聚磁磁芯、霍尔感应晶片、补偿线圈与信号调理电路，塑封外壳在生产时通过环氧灌封将内部组件完全包裹，既可以屏蔽外部杂散磁场对采样精度的干扰，也能提升元件在潮湿、多粉尘工业环境下的绝缘性能，引脚部分做了镀锡处理，焊接时的上锡性能良好，能减少虚焊风险。在实际设备运行过程中，

　　15A电流检测款主要用于采集伺服电机的相电流，给驱动器的FOC矢量控制提供实时电流反馈，响应带宽可以覆盖常规伺服驱动的100kHz以内的采样需求，双向检测的特性可以适配电机正反转时的电流方向识别；25A电压传感款则是通过内置的精密采样电阻配合霍尔隔离结构，实现直流母线电压的隔离采样，给控制回路提供过压、欠压保护的判断依据，相比光耦隔离的电压采样方案，它的温漂系数更低，在-20℃到70℃的工业常规工作温度区间内，采样精度偏差可以控制在1%以内，不需要额外做温度补偿校准。做板卡结构布局时需要注意，这类霍尔元件要尽量远离板上的功率变压器、大电流汇流排这类强磁场源，至少保持10mm以上的间距，避免外部磁场干扰磁芯的聚磁效果导致采样偏差，

　　同时穿孔内的动力线要尽量居中布置，不要偏靠磁芯的某一侧，减少位置偏差带来的采样误差。元件的引脚长度设计为3.5mm，露出PCB背面的长度控制在1.5mm左右，焊接后剪脚不会损伤内部的引脚连接结构，外壳侧面的定位凸台可以卡在PCB对应的定位缺口里，避免焊接时元件出现偏移倾斜。在光伏组串的微型逆变器、小型UPS不间断电源、直流充电桩的模块控制板上，这类小量程闭环霍尔传感元件的应用非常普遍，它的体积优势可以让板卡的功率部分与采样部分的布局更紧凑，不需要为采样元件预留过大的安装空间，同时隔离耐压可以达到AC2.5kV以上，满足工业设备的安规绝缘要求。
