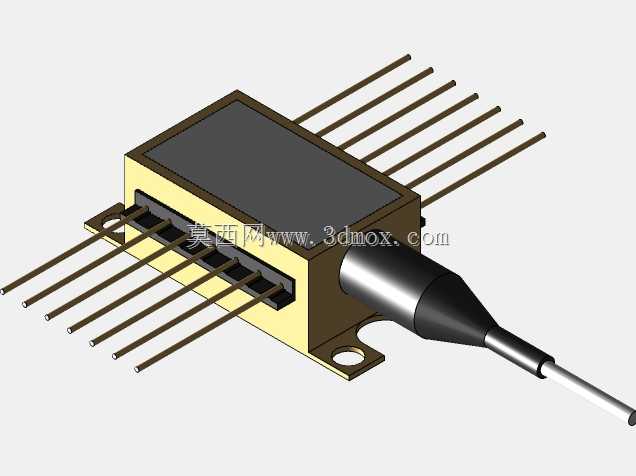

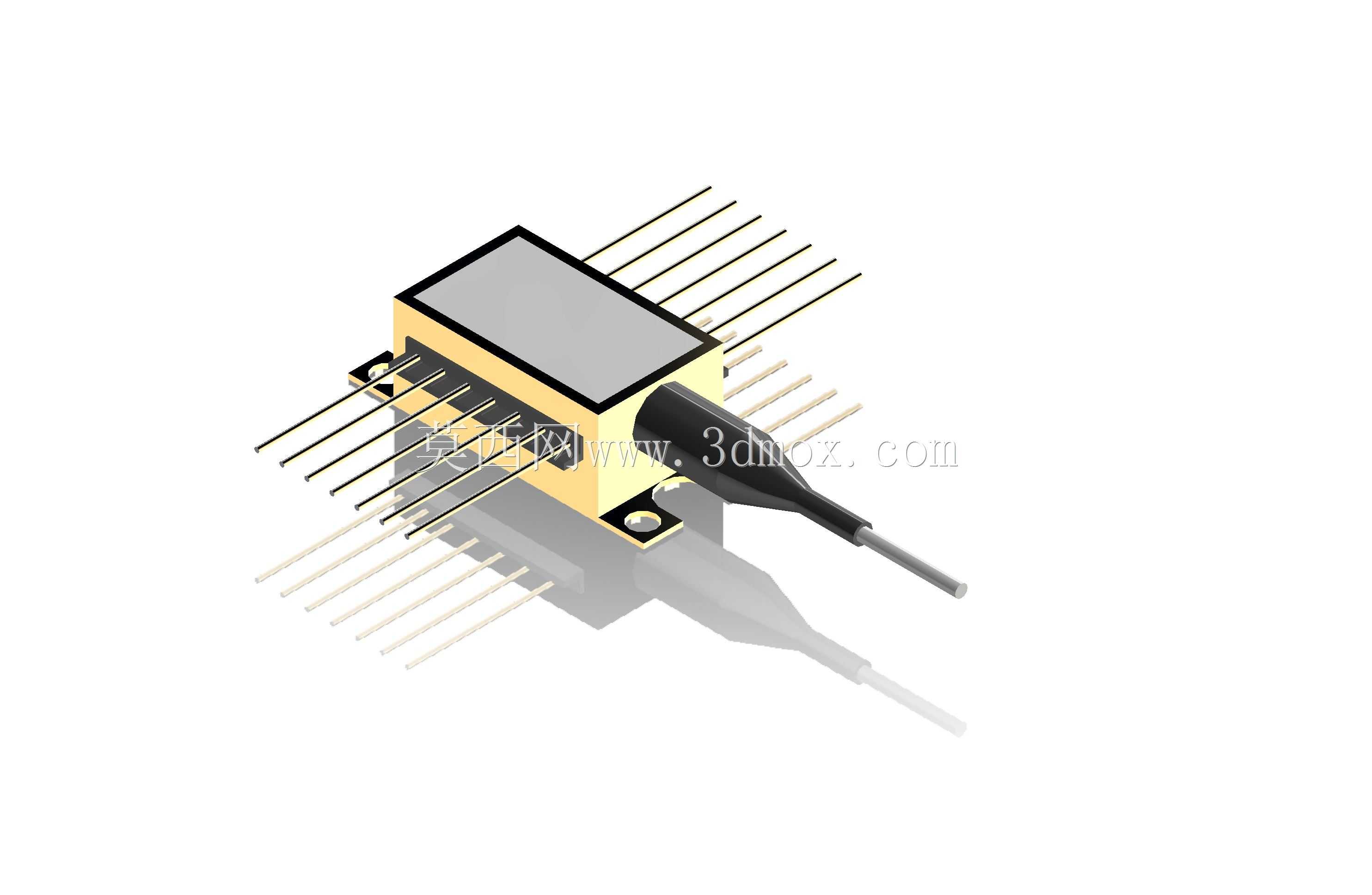

14引脚蝶形封装激光二极管组件结构

　　在光通信发射端、工业激光传感、光纤耦合光源系统的硬件搭建环节，蝶形封装的激光二极管是核心光发射部件，这类14引脚的封装结构，是当前中功率光纤耦合激光器件的主流封装形态，区别于TO封装的直插式结构，蝶形封装的多引脚布局可以同时承载激光驱动、温控、功率监测等多组信号回路，适配需要稳定输出功率的工业级应用场景。从结构设计逻辑来看，这类器件的封装壳体采用气密性金属封焊结构，主体腔体为矩形金属基座搭配绝缘陶瓷封接面，14根引脚分两侧平行排布，每侧7根引脚的间距严格遵循行业通用的2.54mm标准间距，引脚本身采用可伐合金材质，表面做镀金处理，既保证焊接时的润湿性，也能在长期高低温循环工况下避免引脚氧化导致的接触电阻漂移。

　　器件尾部预留的光纤耦合输出端，设计有金属定位套筒与陶瓷插芯安装位，在建模时需要严格控制套筒与内部激光芯片出光面的同轴度公差，通常这个位置的同轴度要求控制在0.02mm以内，才能保证激光耦合进光纤的效率达到设计指标，避免出现输出功率不达标的问题。实际选型安装时，这类器件的安装边界需要重点关注：壳体底部的散热面为平面结构，通常需要搭配半导体制冷片使用，建模时预留的制冷片安装间隙控制在0.1mm以内，保证制冷面与器件壳体、外部散热基座的紧密贴合，引脚伸出壳体的长度统一为10mm，在PCB Layout时对应的焊盘位置需要与引脚排布完全匹配，避免安装时出现引脚弯折受力导致的气密性失效问题。从功能分区来看，

　　14根引脚并非全部用于激光芯片的驱动供电，其中2根引脚连接内部的热敏电阻，用于实时监测管芯内部的工作温度，2根引脚连接内置的半导体制冷器，配合外部驱动电路实现管芯温度的闭环控制，2根引脚连接内部的光电监测二极管，用于实时采样激光输出功率，实现输出功率的自动功率控制，剩余引脚分别对应激光芯片的正负极、以及屏蔽接地引脚，不同引脚的功能分区在建模时通过引脚长度的细微差异做区分，避免生产组装时出现引脚错焊的问题。在工业现场的实际使用中，这类蝶形封装激光二极管通常会安装在专用的金属安装座上，安装座上设计有对应的引脚避让槽与光纤固定位，建模时需要考虑安装座与器件壳体的配合公差，壳体侧面的定位凸台与安装座的定位槽采用H7/h6的间隙配合，

　　保证器件安装后不会出现径向偏移，尾部的光纤护套预留足够的弯曲半径空间，避免光纤弯折角度过小导致的传输损耗增加。不同于消费级的激光发射器件，这类14引脚蝶形封装的结构设计优先考虑长期工作的稳定性，金属壳体的壁厚设计为0.8mm，既保证足够的结构强度抵抗外部机械应力，也能实现良好的电磁屏蔽效果，避免外部电磁干扰影响激光驱动电路的稳定性，在三维建模过程中，需要重点还原引脚与陶瓷封接面的过渡结构，这个位置是气密性封装的薄弱点，实际生产中采用玻璃绝缘子烧结工艺实现引脚与金属壳体之间的绝缘与密封，建模时绝缘子的凸台高度需要与实际工艺尺寸一致，避免后续做结构干涉检查时出现误判。在光纤传感系统的应用场景中，这类器件通常作为干涉测量的光源使用，对输出光功率的稳定性要求极高，因此结构设计上的每一处细节都会影响最终的使用效果，比如引脚的直径设计为0.5mm，既保证足够的载流能力，也能在玻璃烧结时实现可靠的密封结合，壳体表面采用镀金处理，避免长期使用过程中出现锈蚀，同时提升散热面的热传导效率。做整机结构设计时，这类器件的周边需要预留足够的走线空间，引脚焊接后的焊点高度通常控制在1.5mm以内，避免与周边的结构件出现短路风险，散热基座的表面平面度要求达到0.01mm，保证与器件壳体的接触热阻最小化，配合内置的制冷器可以将管芯的工作温度波动控制在0.1℃以内，保证激光输出波长的稳定性。
