PCB板用SMT表面贴装式跨接跳线

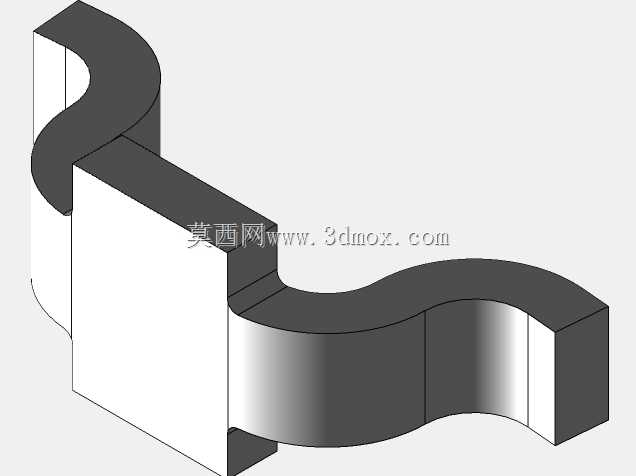

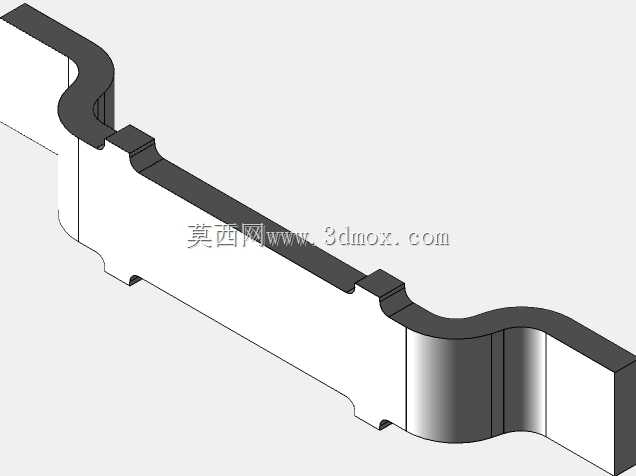

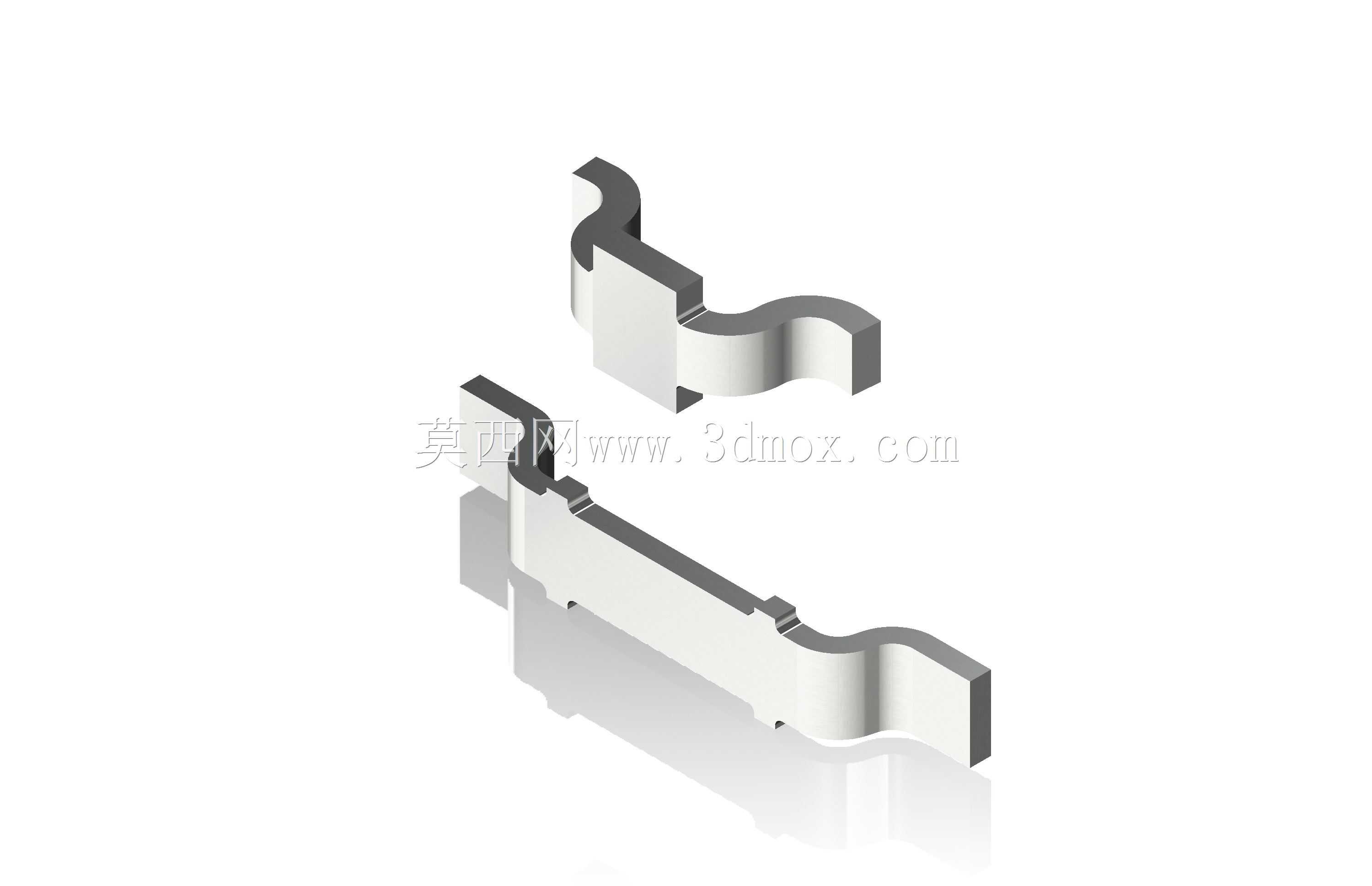

　　在高密度PCB板卡设计场景中，板层走线受限于布线密度、元件布局遮挡时，往往需要采用表面贴装式跳线完成跨接导通，这类元件不需要在PCB上额外开设过孔，能够在单面板、双面板的表层完成非交叉走线的电位连通，尤其适合消费电子、工业控制板卡、车载电子模块的表层布线补位，避免因增加板层带来的制造成本抬升，也能省去飞线焊接带来的可靠性隐患。本次建模的两款Harwin规格SMD跳线，分别对应S1621-46R与S1731-46R两个料号，建模过程中完全还原了实物的冲压折弯形态，主体采用镀锡铜合金基材的等比例建模，折弯处的圆角过渡、贴装焊盘的平面度都做了精准还原，能够直接导入PCB设计软件完成板级装配干涉检查，也可用于自动化贴装产线的吸嘴取件仿真、

　　回流焊炉温曲线适配验证。从实际功能来看，这类跳线本质是表层走线的延伸载体，相比普通0欧姆电阻跨接，它的载流能力更强，能够通过更大的工作电流，适合电源回路、大信号通路的跨接需求；相比传统直插式跳线，它完全适配SMT全自动化贴装流程，不需要人工插件工序，能够大幅提升板卡组装的生产效率，减少人工操作带来的虚焊、漏装问题。设计建模时，首先参考了原厂规格书的安装边界尺寸，两款跳线的焊盘中心距、本体宽度、贴装后的总高度都严格匹配实际元件参数，焊盘位置的基准点完全对齐SMT贴装的坐标原点，方便结构工程师在做板卡布局时直接调用，不需要反复调整装配位置。本体的折弯结构做了工艺还原，冲压成型后的折弯内角、外角的圆弧半径都符合五金冲压件的实际工艺特征，

　　没有出现直角折弯这类不符合实际加工的建模错误，本体底部与PCB板面的间隙高度也做了准确设置，能够匹配回流焊过程中焊锡爬升的空间需求，避免建模时出现本体贴死板面导致的焊接不良仿真误判。从应用场景延伸来看，这类跳线不仅可以用于常规板卡的走线跨接，在板卡改版、走线bug修复阶段也能快速实现电路连通，不需要重新改版投板，能够大幅缩短产品的调试周期；在高压板卡设计中，选用对应耐压规格的该类跳线，还能实现高低压回路的安全跨接，避免走线间距不足带来的爬电风险。建模过程中对两款跳线的差异做了明确区分，两款产品的折弯高度、本体长度分别对应不同的跨接距离需求，工程师在选型时可以根据板上需要跨接的走线间距、所需跨越的元件高度来选择对应规格，

　　比如当跨接路径上有0805封装的阻容元件时，就可以选用折弯高度更高的型号，避免跳线本体压到下方元件造成短路。模型的装配基准面设置在焊盘的底面，也就是与PCB焊盘接触的平面，导入装配环境时可以直接通过重合约束完成快速装配，不需要额外寻找装配基准；本体的材质外观做了金属镀锡层的质感还原，在做产品渲染、板卡装配效果展示时能够呈现真实的金属质感，不需要额外调整材质参数。对于结构设计人员来说，调用该模型时需要注意，在PCB布局阶段要预留出对应的焊盘尺寸，焊盘的长宽要匹配跳线端部的焊接面大小，同时在跳线本体的投影范围内，尽量不要布置高度超过跳线底部净空的元件，避免装配时出现干涉；对于SMT工艺人员来说，该模型可以用于制作钢网开孔的参考，根据焊盘的实际尺寸调整钢网开孔的大小与厚度，保证回流焊时的焊锡量充足，避免出现虚焊、立碑等焊接缺陷。相比自行绘制这类简易五金件，直接调用成熟的精准模型能够节省大量的建模时间，同时避免因尺寸测量误差导致的装配干涉问题，尤其是在做高密度板卡的布局时，元件之间的间隙往往只有零点几毫米，模型尺寸的微小误差就可能导致实际生产时出现元件碰撞、无法贴装的问题。
