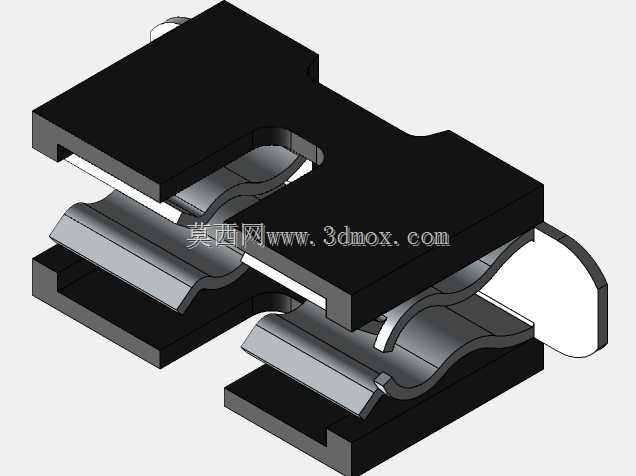

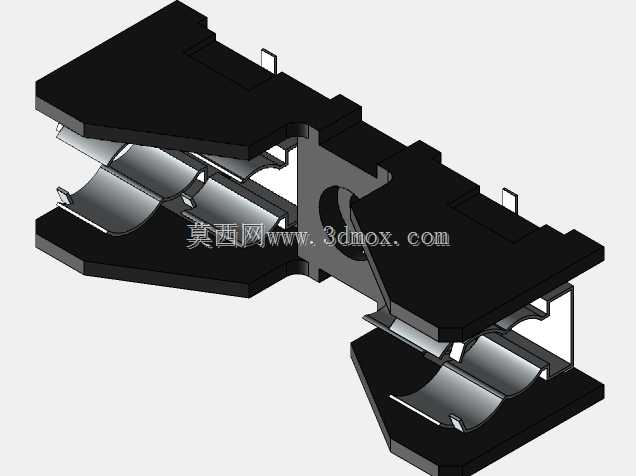

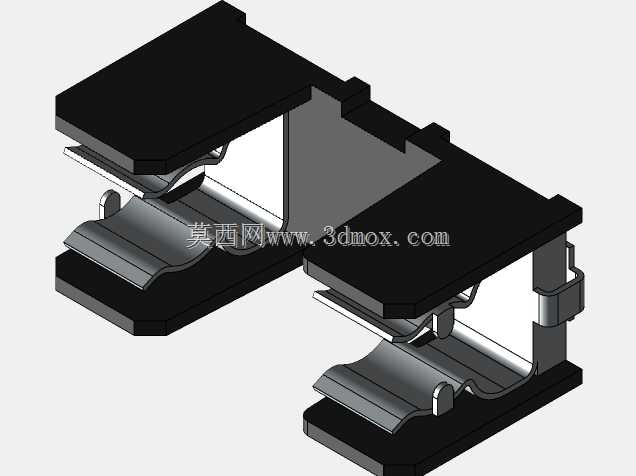

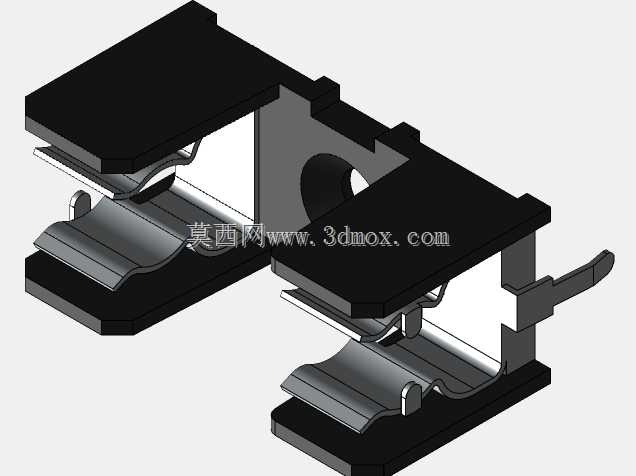

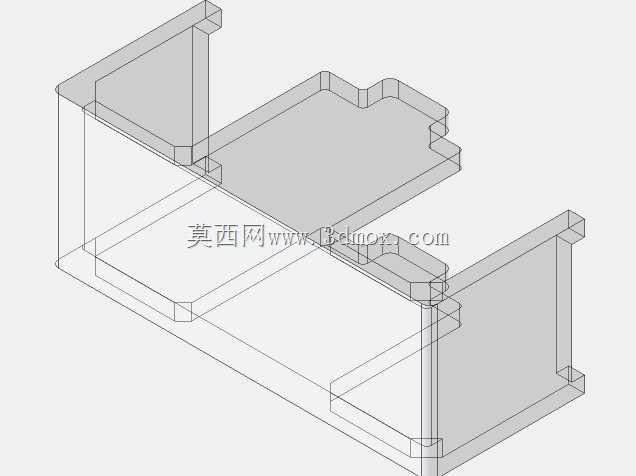

　　在工业控制板卡、通讯设备电源模块、消费类电子供电回路的设计中，过流保护器件的安装固定结构往往是容易被忽略却直接影响整机可靠性的细节，这套Schurter对应的保险丝座与配套夹子结构，就是针对板载、模组内熔断器安装场景开发的标准化固定方案。实际选型应用中，这类结构需要同时兼顾熔断器的插拔便利性、接触导通可靠性、抗振动松脱能力，以及PCB布局或模组内安装的空间适配性，很多初次做电源回路设计的工程师容易只关注熔断器的分断参数，忽略固定座的接触电阻、抗疲劳特性，最终导致设备在长期运行或振动工况下出现接触不良、温升超标的问题。从结构设计逻辑来看，这套固定座与夹子采用了冲压成型的弹性金属基材搭配绝缘限位结构，金属接触部分做了弧度预压设计，

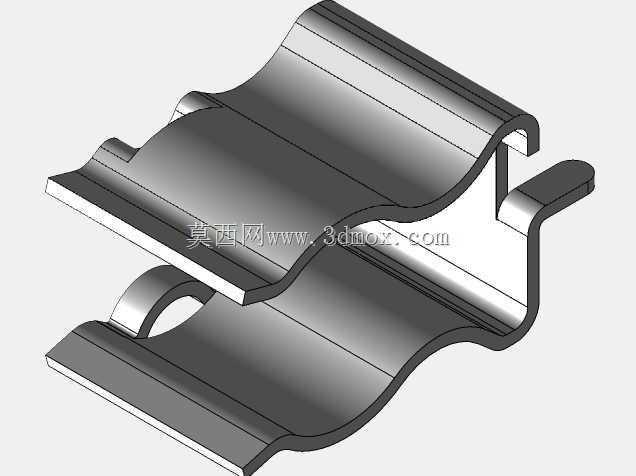

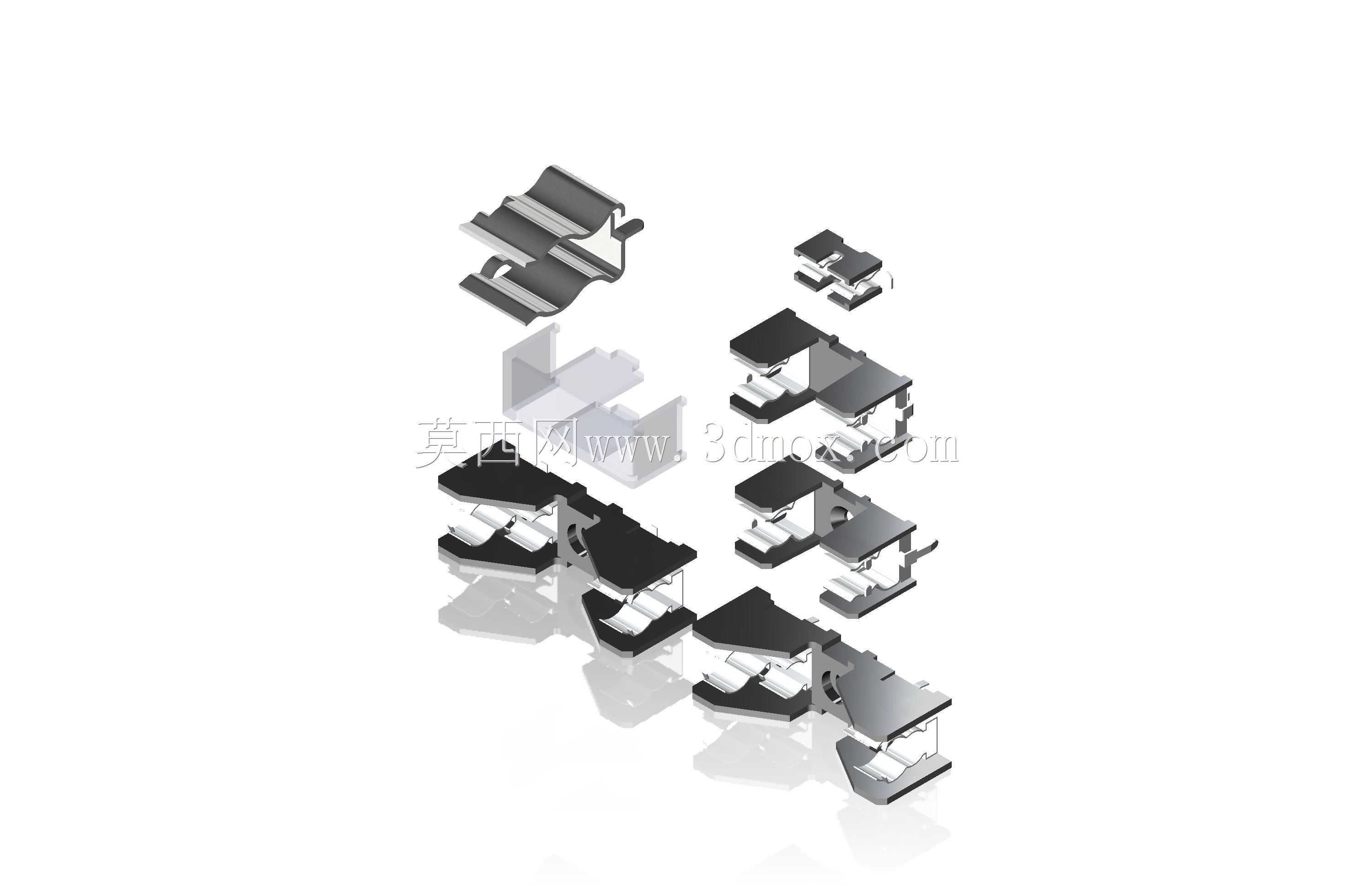

　　当熔断器推入卡座时，弹性臂会产生恒定的接触压力，既保证足够的接触面积降低导通电阻，又不会因为压力过大导致熔断器外壳破损或者插拔力超标，方便后期运维更换。配套的夹子结构分为多个不同的规格变体，分别对应不同直径、不同长度规格的管状熔断器，部分变体还增加了防脱卡扣结构，针对车载、工业设备这类存在持续振动的应用场景，卡扣可以在熔断器安装到位后卡入熔断器端部的限位槽，避免设备运行过程中因为振动导致熔断器移位、脱落。在安装边界设计上，所有规格的固定座都预留了标准的PCB焊盘引脚，引脚间距符合常规板载熔断器的布局规范，同时针对需要架高安装、或者在绝缘隔板上固定的场景，部分夹子变体设计了折弯固定耳，可以通过螺丝或者卡扣直接固定在塑胶壳体、

　　绝缘安装板上，不需要额外设计转接支架。外形尺寸方面，不同规格的座体与夹子在宽度、高度方向做了差异化设计，最小规格的座体整体高度控制在5毫米以内，适配薄型消费类电子的紧凑内部空间，大电流规格的座体则增加了接触片的宽度与厚度，降低大电流工况下的接触温升，同时座体的绝缘部分采用了耐高温的工程塑料材质，可以耐受波峰焊、回流焊的高温制程，不会因为焊接温度出现形变、绝缘性能下降的问题。在实际的三维建模过程中，需要特别注意弹性臂的折弯角度与回弹量的匹配，很多建模者容易直接按照理论尺寸绘制弹性臂结构，忽略冲压成型后的回弹系数，导致实际生产出来的夹子接触压力不符合设计要求，要么插拔过紧容易损坏熔断器，要么压力不足接触电阻过大。另外，

　　不同规格座体的安装孔位、焊盘位置需要严格对应实际器件的规格书尺寸，否则在PCB Layout阶段会出现封装不匹配的问题，直接导致生产时无法焊接组装。这套结构还考虑了防呆设计，部分带极性标识或者方向要求的座体，在外形上做了不对称的限位凸台，避免组装时出现方向装反的问题，对于需要在设备外部更换熔断器的场景，对应的座体变体还预留了标识标签的粘贴位置，方便运维人员快速识别熔断器的规格参数。从应用场景覆盖来看，这套固定结构可以适配从几安培的小电流信号回路到几十安培的电源主回路的熔断器安装需求，不同的表面处理工艺对应不同的防腐要求，在户外设备、高湿工况下使用的版本，金属接触件会做镀镍或者镀金处理，提升抗氧化能力，保证长期接触的可靠性，而普通消费类电子场景使用的版本则采用镀锡处理，在满足性能要求的前提下控制生产成本。在结构装配逻辑上，座体的金属接触件与绝缘基座之间采用过盈压装的方式固定，不需要额外的胶水或者螺丝固定，提升装配效率，压装的位置设计了防退卡槽，金属件压入到位后会被卡槽卡住，避免插拔熔断器的时候金属件被带出绝缘基座。
