径向引线自恢复PPTC过流保护元件

　　在消费类电子、工业控制板卡、小型电源模块的电路设计环节，过流保护器件的选型与安装适配，直接决定整套设备的故障耐受能力与长期运行稳定性，径向引线式PPTC自恢复熔断器，是目前低压直流回路中应用占比极高的可复位保护方案，无需人工更换即可在故障解除后自动恢复导通状态，大幅降低设备售后维护成本。

　　这类保护元件的核心功能，是在回路电流超出额定阈值时，依靠内部高分子基复合材料的温度-电阻突变特性，在毫秒级时间内将自身电阻拉升至兆欧级别，将回路电流限制在极低水平，避免后端敏感芯片、功率器件、走线因过流出现过热烧毁；当故障解除、元件温度回落至正常工作区间后，电阻会自动回落至毫欧级的低阻导通状态，回路恢复正常供电，完全区别于一次性熔断的传统玻璃管保险丝，适配无人值守设备、频繁出现短时冲击电流的应用场景。

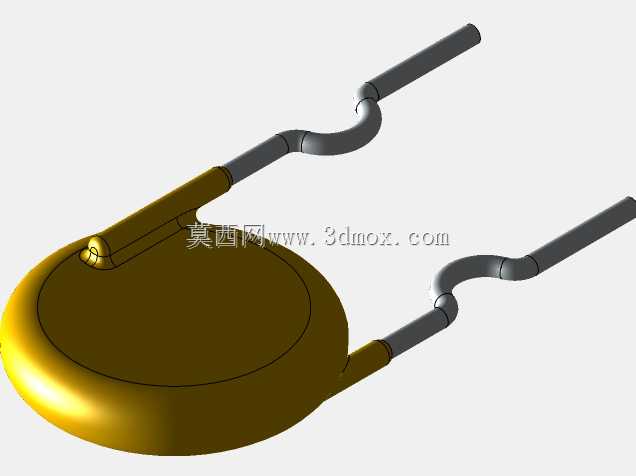

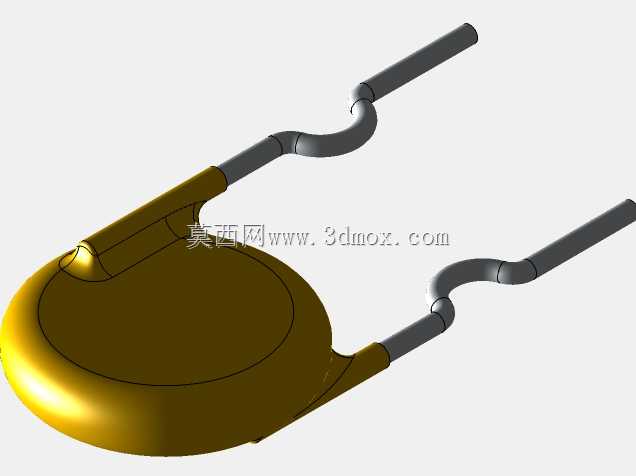

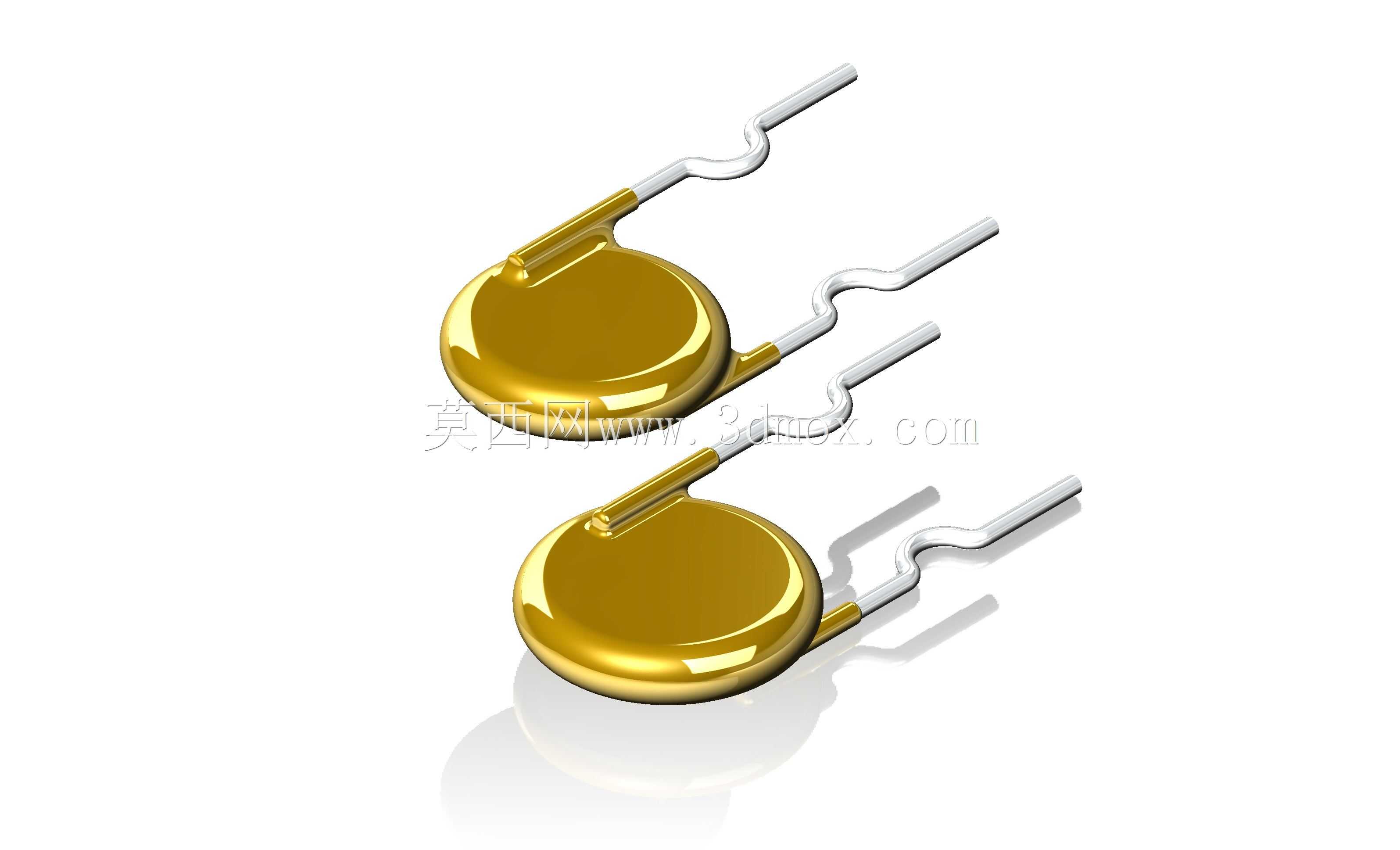

　　从结构设计逻辑来看，这类径向引线元件采用圆盘状塑封本体，两个弯折成型的镀锡铜引线从本体同侧平行引出，引线的弯折弧度经过精准计算，既可以保证波峰焊过程中引脚与PCB焊盘的贴合度，避免虚焊、立碑等焊接缺陷，也能预留足够的应力释放空间，避免设备运输、使用过程中的振动拉扯导致引脚与本体连接处出现断裂。本体的金色镀层并非装饰用途，是为了提升元件表面的散热效率，在正常通流状态下可以快速将自身工作产生的热量散出，避免长期工作出现误触发保护的情况，同时镀层也能提升元件的耐氧化能力，适配高温高湿的工业存储与使用环境。

　　在安装边界设计上，这类元件的引脚间距、本体直径、引脚长度都严格遵循行业通用的径向元件封装规范，既可以适配手工插装焊接的小批量生产场景，也能满足自动插件机的高速插装精度要求，PCB设计时只需按照引脚间距预留对应尺寸的焊盘，在本体安装位置预留足够的高度与直径空间即可，无需额外设计固定结构，元件依靠引脚焊接的强度即可满足常规振动场景下的固定需求。需要注意的是，这类元件在布局时需要远离功率电阻、功率MOS管等持续发热的器件，避免周边热源导致元件本体温度升高，出现额定电流折减、误触发保护的问题，同时要避免引脚在安装时出现过度弯折，防止引线根部的密封层出现破损，导致内部复合材料受潮影响保护特性。

　　从实际应用场景来看，这类0.25A、0.5A额定电流规格的72V耐压PPTC元件，常被布置在通讯接口回路、小型电机驱动回路、锂电池充放电回路、传感器供电回路中，应对接线短路、负载堵转、电源反接等异常工况，相比传统一次性保险丝，它可以在故障排除后自动恢复，无需用户拆机更换保险丝，大幅提升设备的使用体验，尤其适配家用消费电子、户外工业传感节点等不方便频繁拆机维护的设备。在三维建模过程中，需要精准还原本体的圆弧轮廓、引线的弯折角度与线径，保证模型导入PCB装配环境后，可以准确验证元件与周边结构件的安全间隙，避免出现装配干涉，同时模型的外观还原度也可以用于产品宣传图册、装配演示动画的制作，无需额外搭建实物拍摄场景。
