直插式PCB板端连接器多规格结构设计

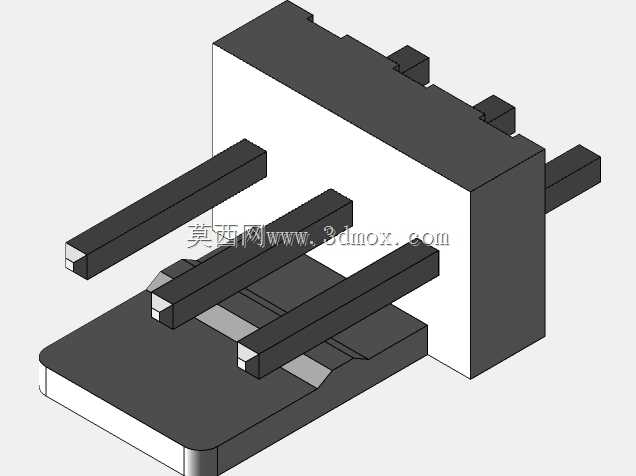

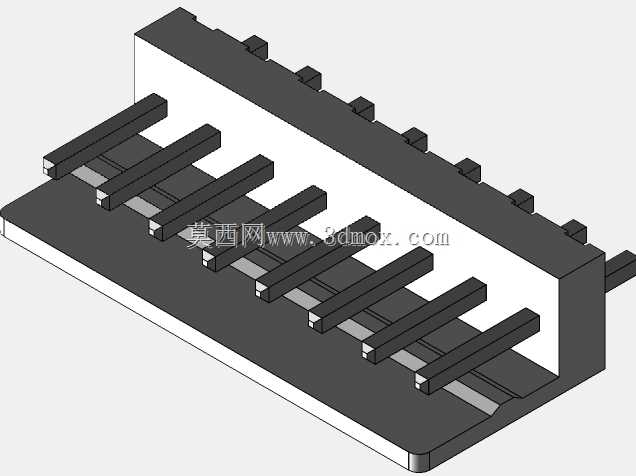

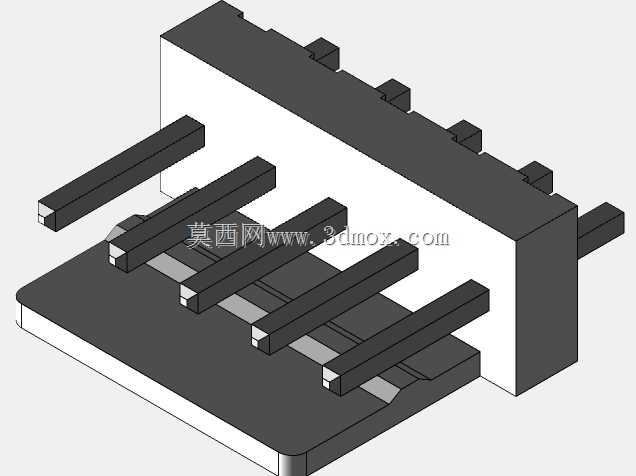

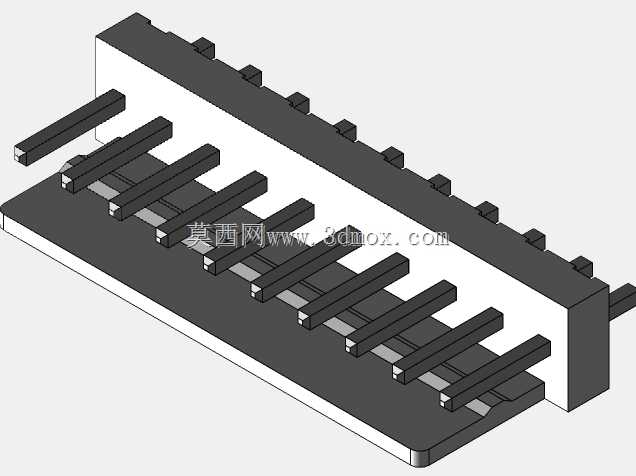

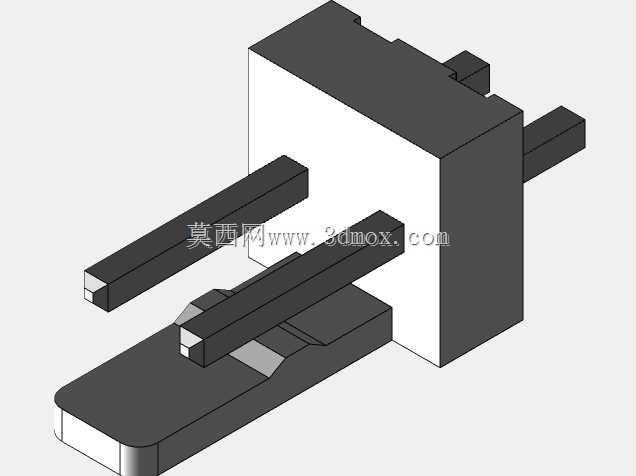

　　在工业控制板卡、消费电子主板、电源模块板卡的板内互联场景中，板端直插连接器是实现PCB板与外部线束、相邻板卡信号及功率传输的核心基础元件，本次呈现的多规格直插式PCB连接器，覆盖2.5mm间距不同针位的衍生型号，可适配不同电流等级、不同针数需求的板级连接场景。从实际选型应用来看，这类连接器常被用在工控IO板的外接信号端子、小功率电源板的输出接线端、测试治具的板内信号转接节点，相比线对板压接式连接器，直插结构的板端固定强度更高，可承受一定的线束拉扯外力，不会因为常规的设备运维插拔出现焊盘脱落问题。

　　设计过程中首先锚定的是PCB安装的边界约束，所有型号的焊针间距统一采用行业通用的2.5mm标准网格，焊针直径适配常规0.8mm金属化焊盘，插装后焊针伸出PCB背面的长度控制在1.2-1.5mm区间，既满足波峰焊的吃锡深度要求，也不会因为针脚过长触碰板底的绝缘壳体或者相邻走线。塑胶主体的定位柱设计在连接器两端，定位柱直径1.0mm，与PCB上的定位孔采用间隙配合，装配时可快速对准焊盘位置，避免过炉时出现连接器偏移、针脚虚焊的问题。不同针位型号的主体长度随针数线性调整，宽度统一保持5.2mm，安装时不会占用PCB上过多的横向布线空间，塑胶本体距离PCB板面的高度为4.8mm，给板上表层走线预留了足够的安全距离，不会出现高压针脚与表层走线的爬电距离不足问题。

　　从功能特性来看，该系列连接器的接触端子采用铜合金镀锡工艺，接触电阻控制在10mΩ以内，单针可承载3A的持续电流，可满足常规信号传输与小功率供电的需求。端子与塑胶主体的固定采用倒刺卡接结构，端子插入塑胶主体的定位槽后，倒刺会卡入塑胶的预留卡槽内，可承受5N以上的端子拉脱力，避免插拔对接时端子被从塑胶主体中带出。对接端的导向槽设计在塑胶主体的两侧，公母对接时可通过导向结构快速对准，不会出现针脚错位顶弯的问题，对接后的保持力可达20N以上，常规的设备振动场景下不会出现松脱断电的情况。

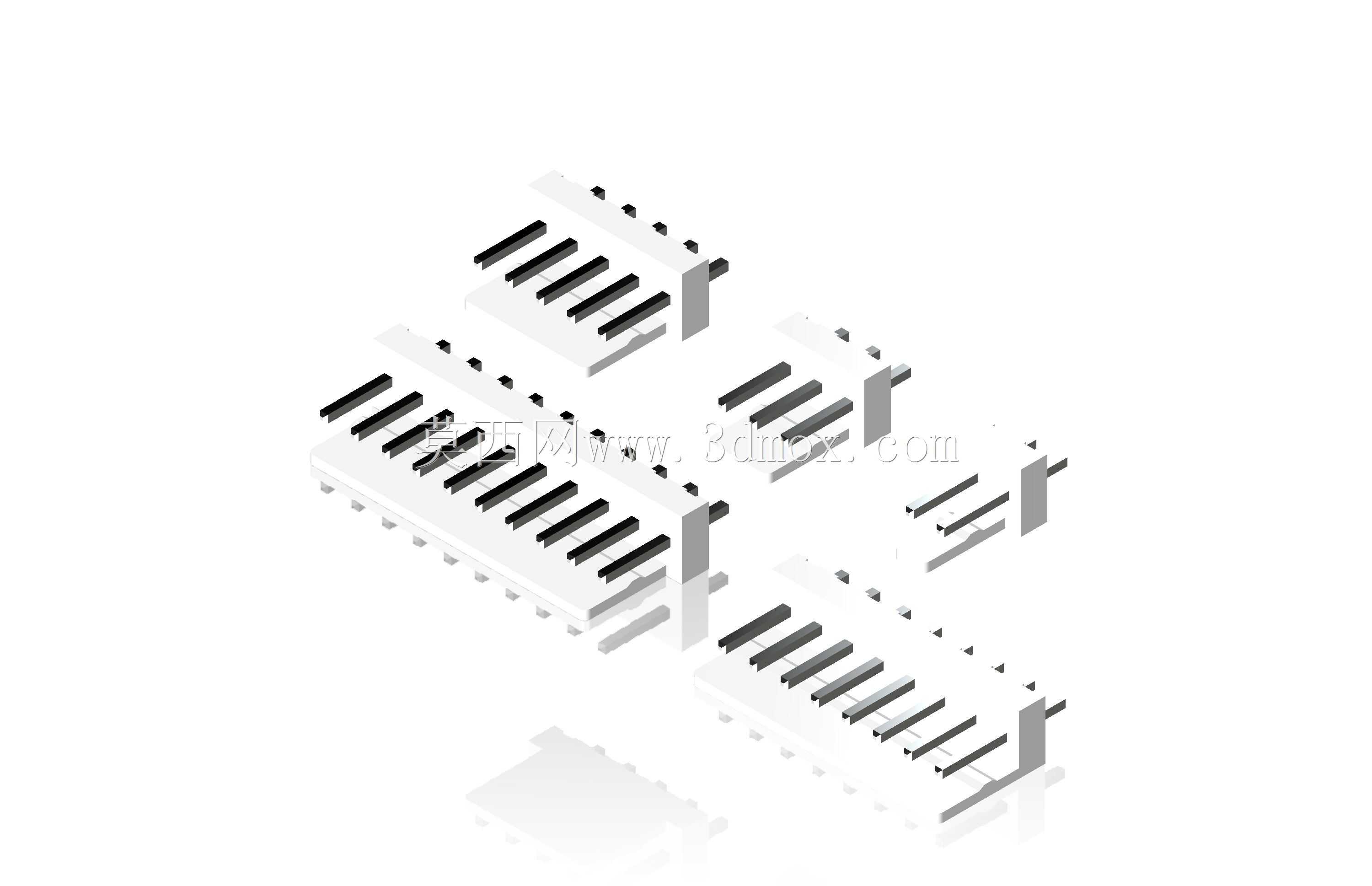

　　建模过程中针对不同针位的衍生型号做了参数化适配，所有通用结构比如端子截面、塑胶壁厚、定位柱尺寸、焊针长度都做了统一的参数约束，调整针数时仅需线性阵列端子与对应的塑胶槽位即可快速生成新的型号，大幅提升同系列衍生型号的建模效率。建模时特意还原了塑胶主体的拔模斜度，所有外壁都做了1.5°的拔模处理，符合注塑成型的工艺要求，不会出现注塑脱模卡模的问题；端子的折弯角度也严格按照冲压工艺的要求设计，折弯内R角不小于端子料厚的0.5倍，避免折弯处出现应力集中断裂的问题。

　　在实际的板卡布局中，这类连接器的安装位置通常会预留3mm的手部操作空间，方便运维人员进行对接插拔操作，建模时也预留了对应的安装避让空间，不会出现连接器周边元件过高导致插拔受阻的问题。针对不同的应用场景，同系列的不同针位型号可灵活组合使用，比如电源回路选用大电流规格的针位，信号回路选用常规针位，在同一块PCB上可实现统一的对接高度，提升整板的装配规整度。
