JST-PH系列2.0mm节距压接连接器结构

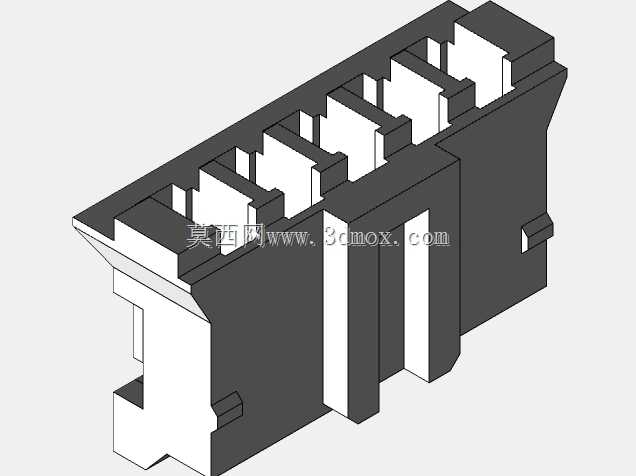

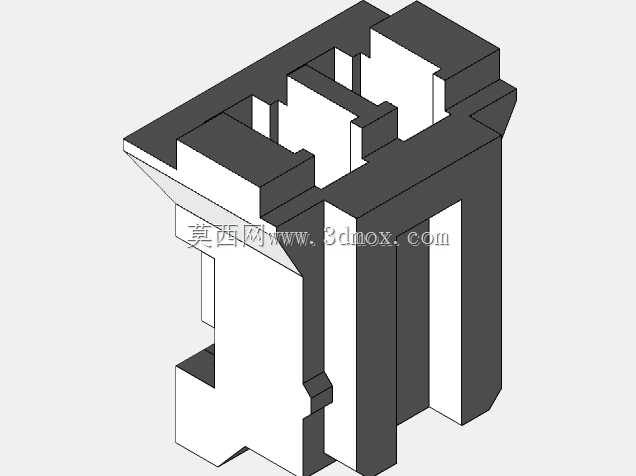

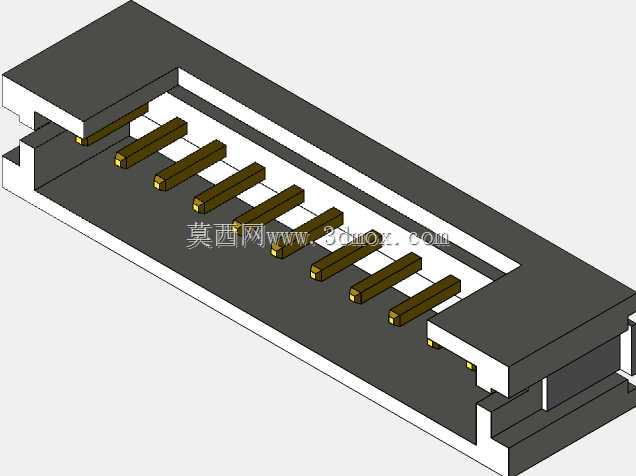

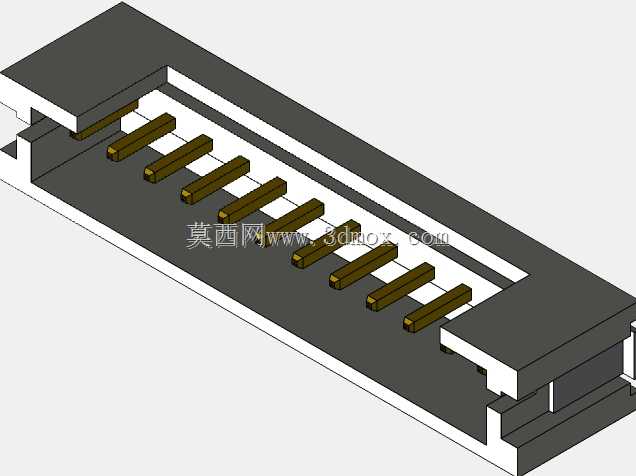

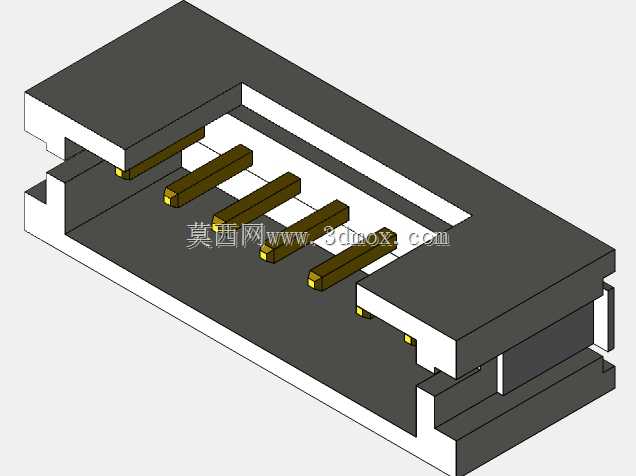

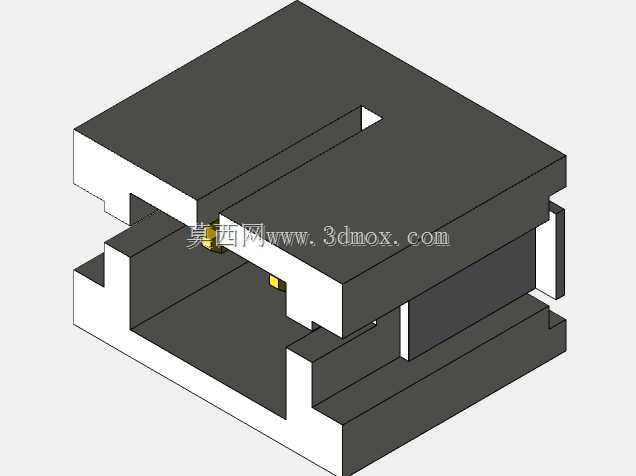

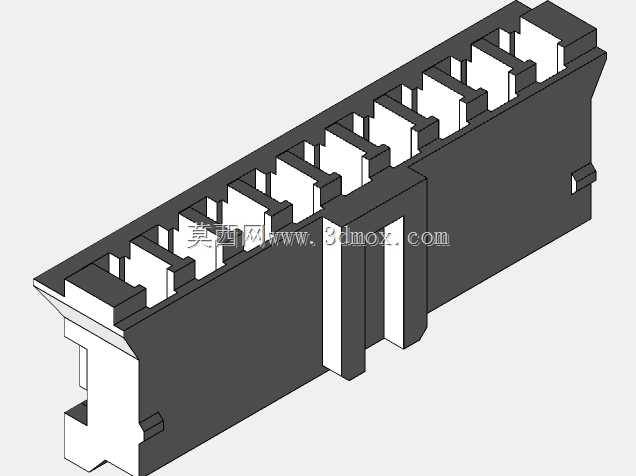

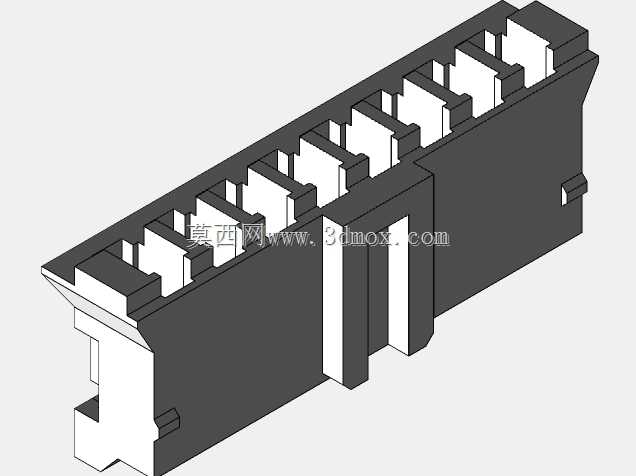

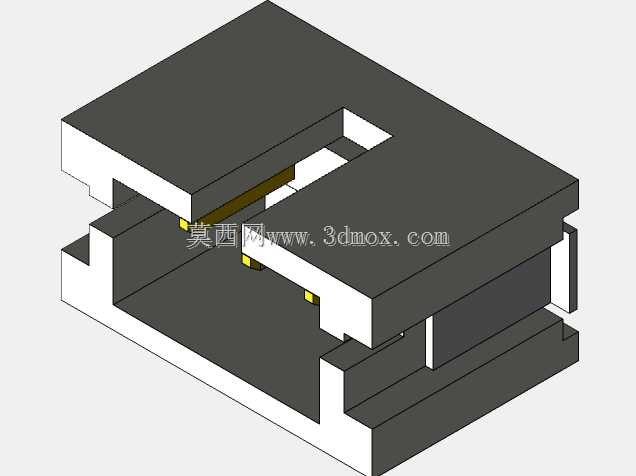

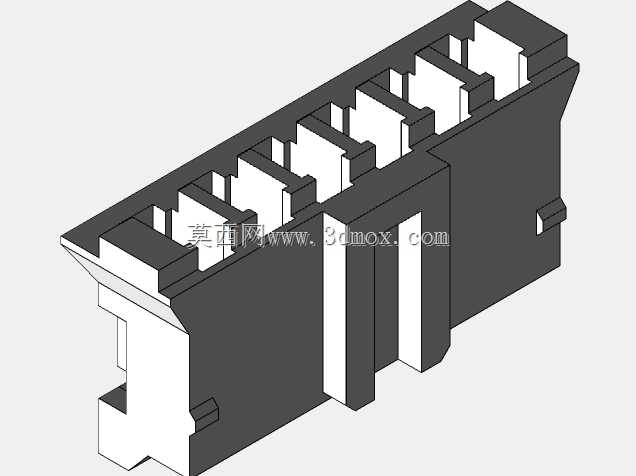

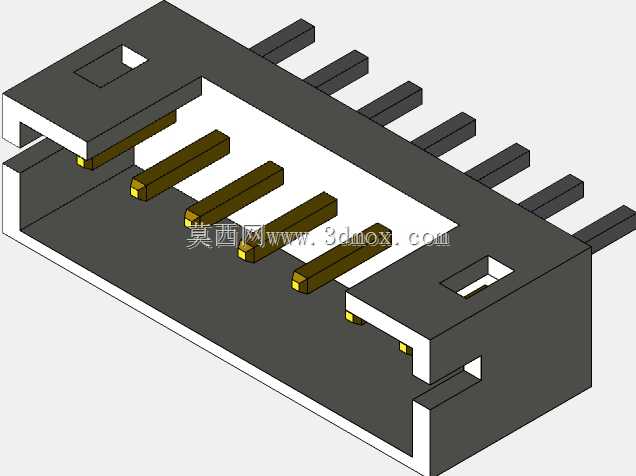

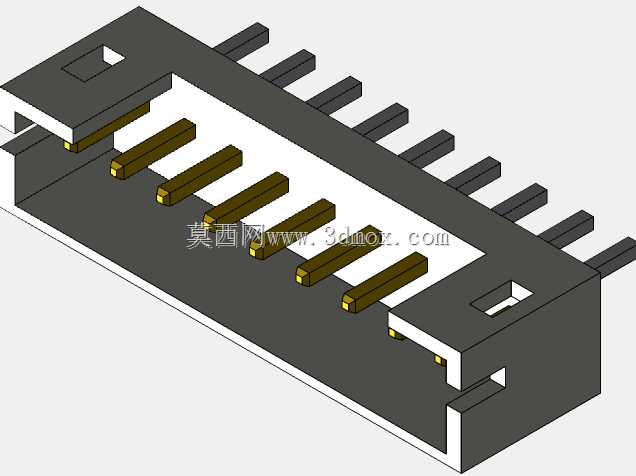

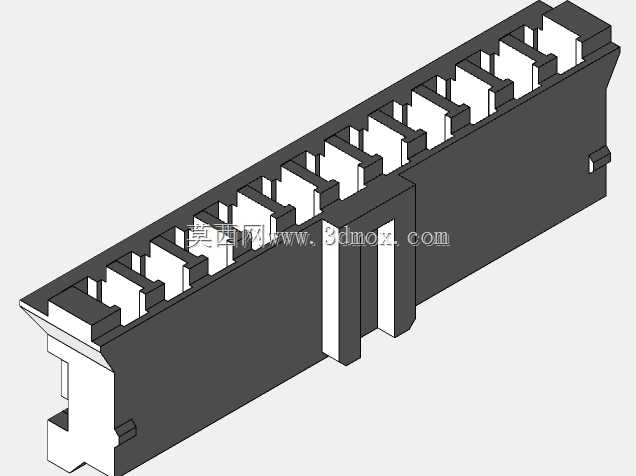

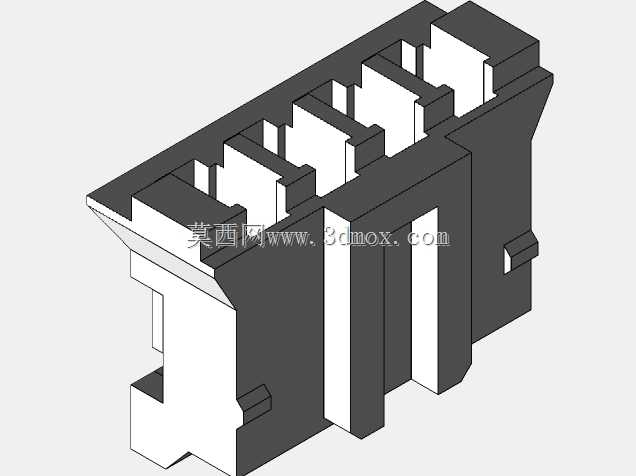

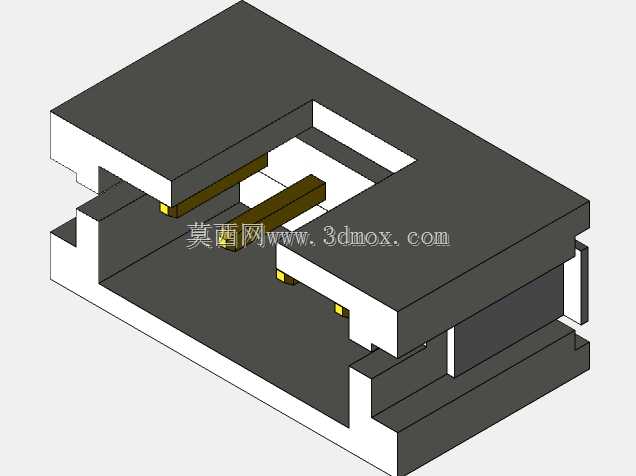

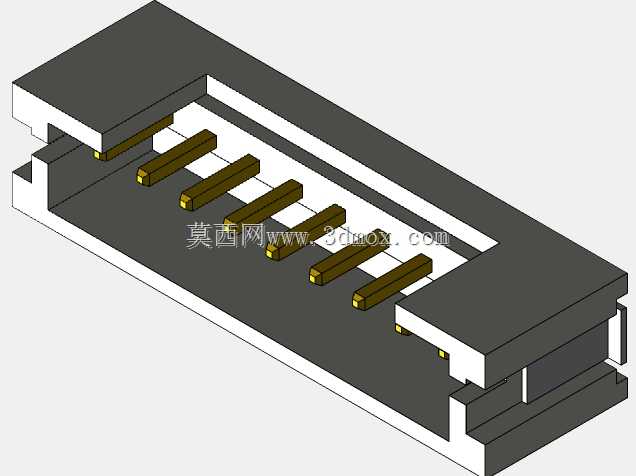

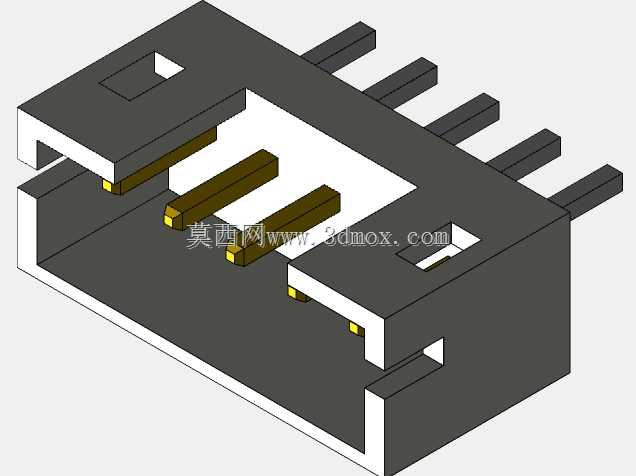

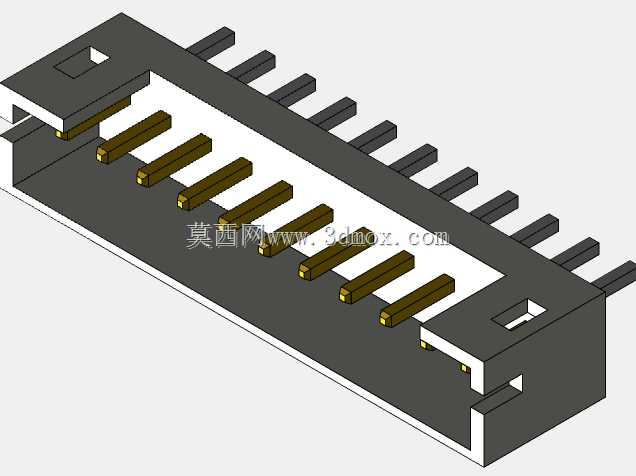

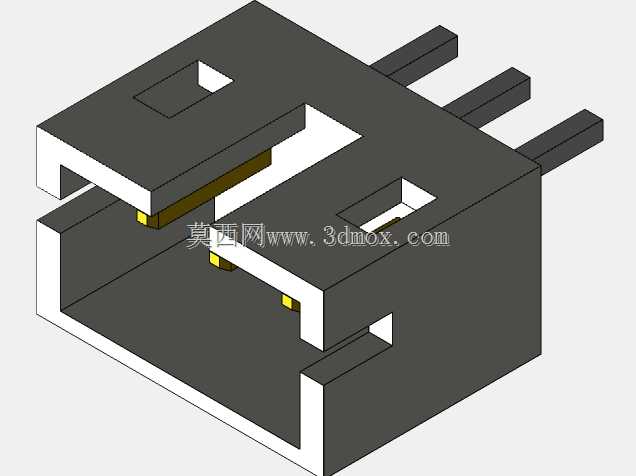

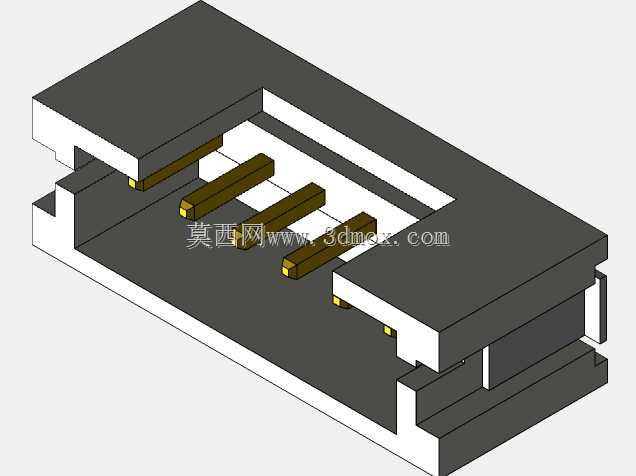

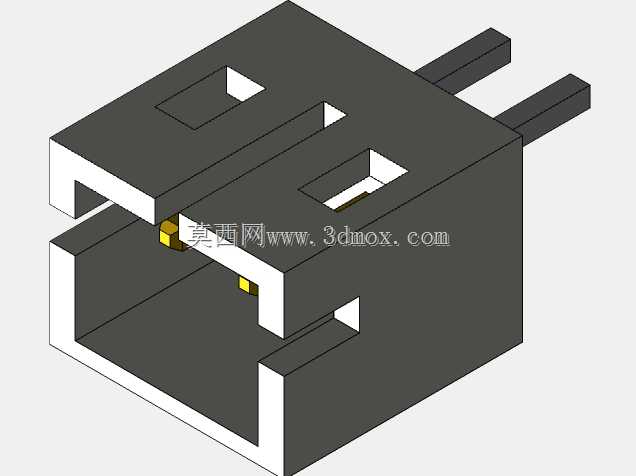

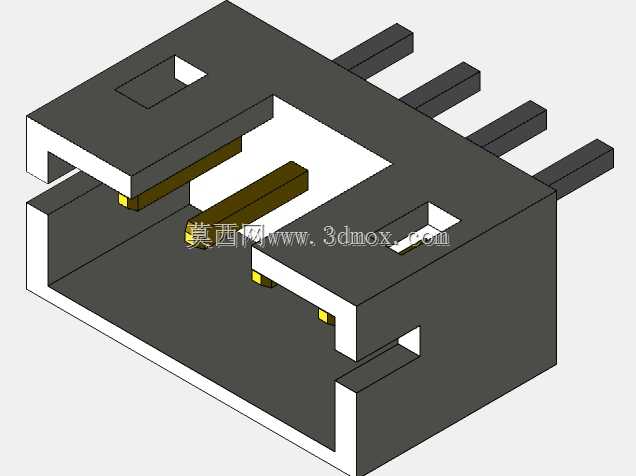

　　在消费电子、小型工控板卡、智能家居控制模块的板级互联场景里，这类2.0mm节距的压接连接器是板内信号与小电流供电传输的核心连接件，日常接触的小型家电控制板、便携检测设备内部、物联网终端采集板上，几乎都能见到同规格连接器的应用，它承担着板卡与外接线束、子板与主板之间的信号传递与小功率供电接驳作用，相比焊接式接线端子，压接结构的连接器在批量组装时效率更高，也能避免手工焊接带来的虚焊、焊盘脱落等工艺问题，适配自动化产线的批量压接装配需求。从结构设计来看，该系列连接器覆盖了不同针位的直插、卧贴规格，顶部可断开的入口型压接结构，是为了适配压接工具的作业路径，压接端子插入塑壳时可以从顶部入口完成装配，不需要从塑壳尾部穿入，

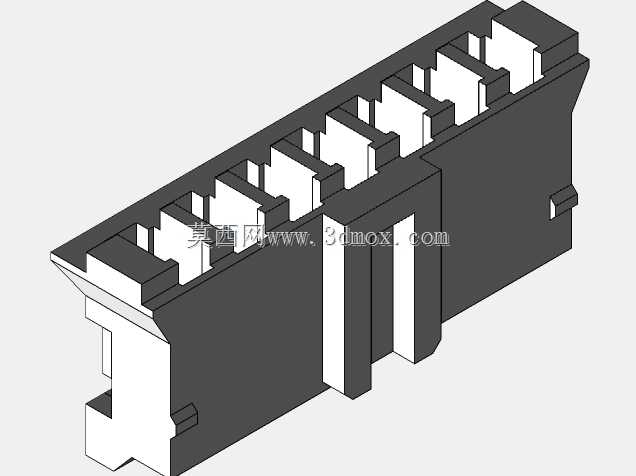

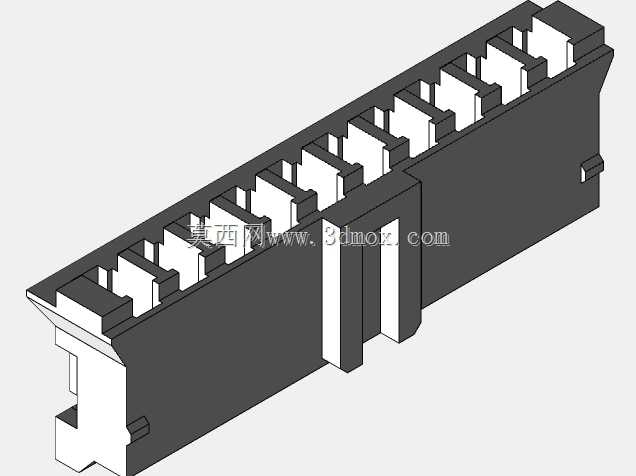

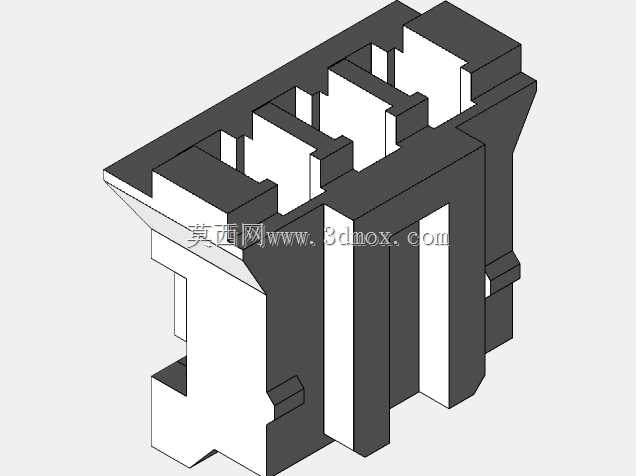

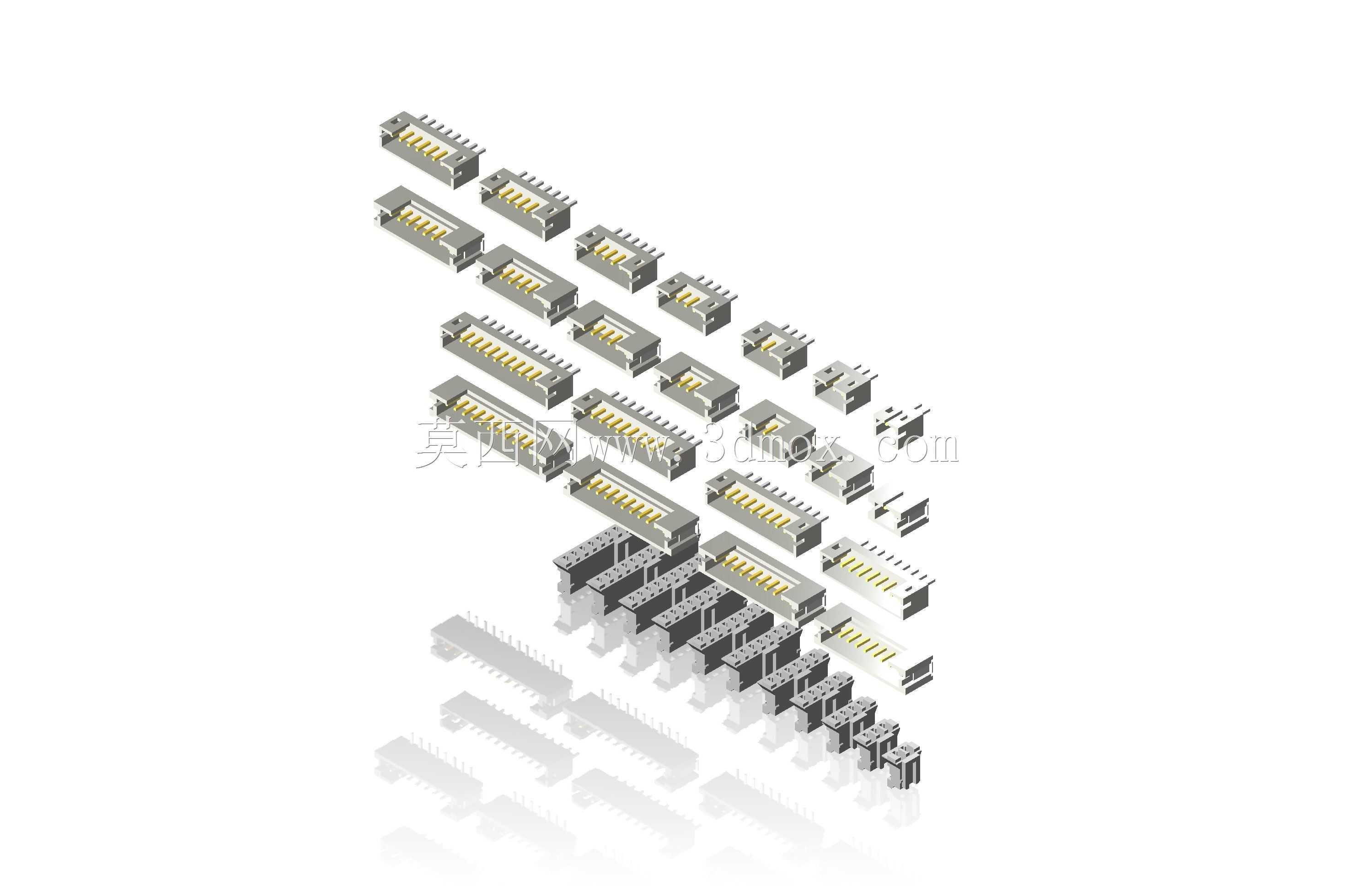

　　对于小空间内的线束装配更友好，端子与塑壳的卡扣结构经过尺寸校核，压接完成后的端子不会因为线束拉扯从塑壳中脱出，公母端对插时的导向结构能避免插反、插歪的问题，对插到位后有明显的卡扣反馈，装配人员不需要额外检查就能确认连接到位。不同针位的型号覆盖了2Pin到12Pin的常用规格，能满足从单路信号传输到多路并行信号、小电流供电的不同接驳需求，塑壳采用的是耐高温的工程塑料材质，能过波峰焊、回流焊的工艺温度，不会在板卡焊接过程中出现塑壳变形、端子移位的问题，端子部分采用铜合金基材镀锡处理，接触电阻低，长期使用不会出现氧化导致的接触不良问题，额定电流能满足小功率板卡的供电需求，信号传输时的阻抗一致性也能适配低速数字信号、模拟传感信号的传输要求。

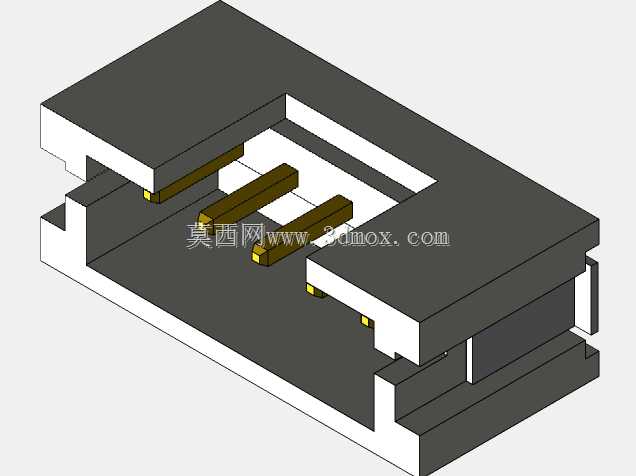

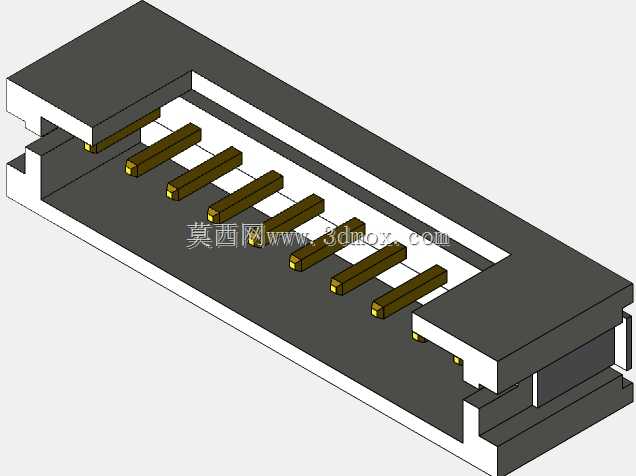

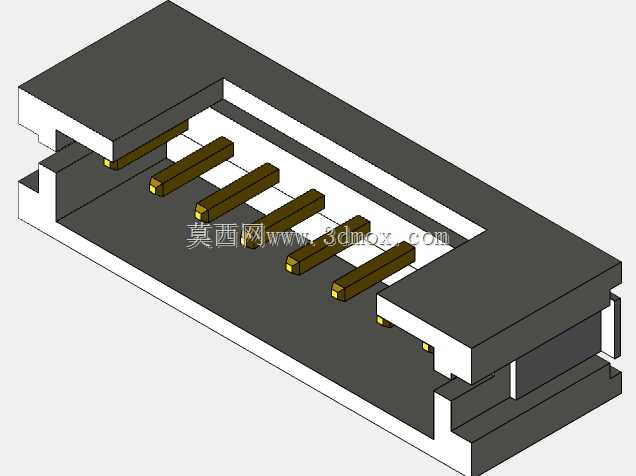

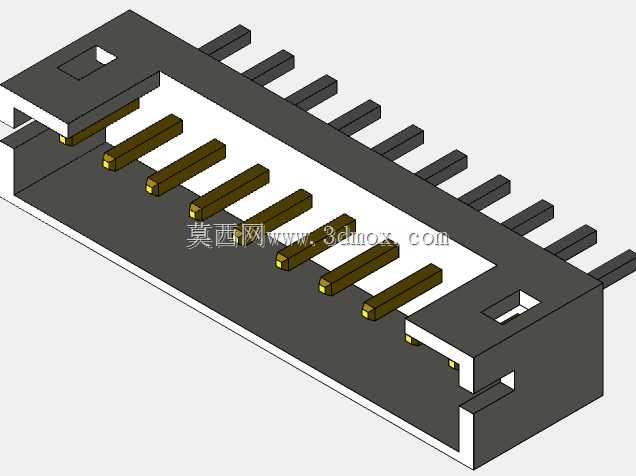

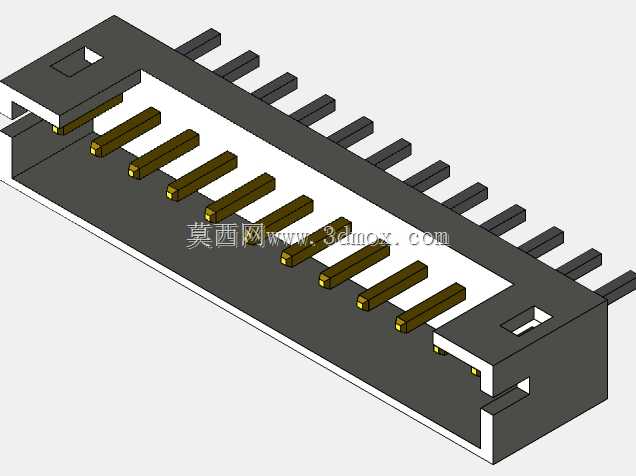

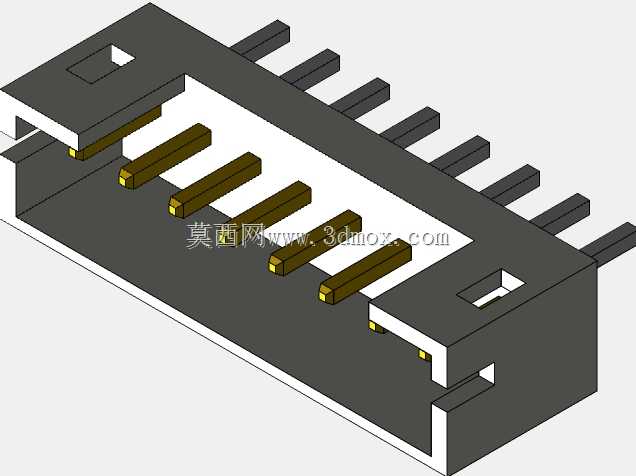

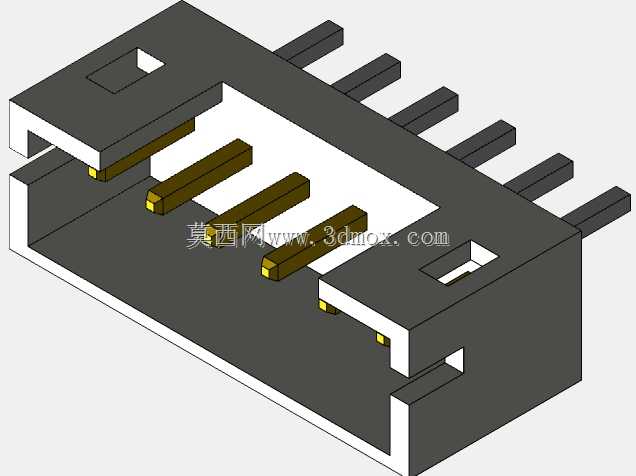

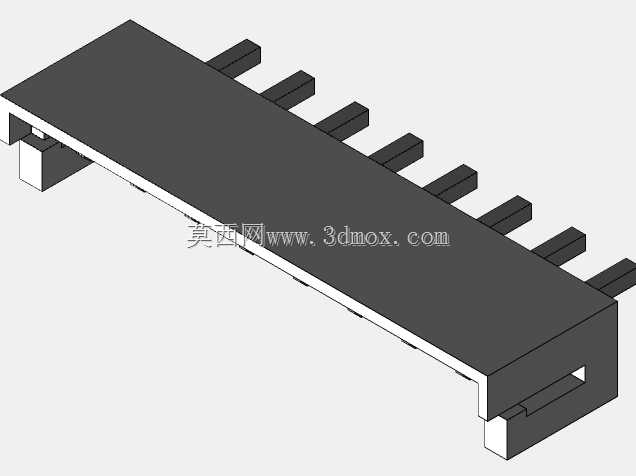

　　从安装边界来看，直插版本的引脚间距严格遵循2.0mm的标准节距，焊盘尺寸按照行业通用规范设计，能直接适配标准PCB封装库，不需要单独设计焊盘，卧贴版本的本体高度更低，适合对板卡整体厚度有要求的薄型设备内部使用，公母对插后的啮合长度经过校核，在设备受到常规振动、冲击的工况下不会出现松脱，同时压接端子的压线部分适配标准线规的电子线，压接后的线束拉脱力符合行业通用的可靠性要求，不需要额外点胶固定。在做板卡结构设计时，这类连接器的周边需要预留出压接工具作业、公母端对插的操作空间，直插版本的塑壳顶部要预留至少3mm的空间，方便压接端子的装配与后期维护时的拆卸，卧贴版本的对插方向要避开板卡上的高大元器件，避免线束插接时和周边元器件产生干涉。

　　不同针位的连接器本体宽度随着针数增加线性变化，长度方向的安装尺寸统一，在PCB布局时可以根据信号数量灵活选型，不需要调整周边的结构避让空间，对于系列化的板卡设计来说，能大幅减少结构设计的重复工作量，同系列不同针位的安装固定孔位、焊盘排布逻辑一致，只需要调整封装长度就能完成选型适配。这类连接器的压接结构设计，本质是平衡了装配效率、连接可靠性与小空间安装的需求，相比其他同节距的连接器，顶部入口的压接方式能让线束预装的工序更灵活，不需要先把端子穿入塑壳再压接，可以先完成端子和线束的压接，再从顶部把压接好的端子卡入塑壳，对于小批量多品种的生产场景来说，这种结构能减少装配时的工装切换成本，也方便后期维修时更换损坏的端子，不需要把整个塑壳从板上拆下来，只需要取出损坏的端子更换即可，降低售后维修的成本。在实际选型应用中，需要根据传输的电流大小选择对应的线规，大电流回路要选择适配粗线径的端子规格，信号回路可以选择细线径的端子来减小整体线束的直径，塑壳的防呆结构能避免不同回路的连接器插错，在多组同规格连接器并排布局时，可以选用带不同防呆凸点的型号，从结构上杜绝装配时的插错风险。
