罗森伯格SMB射频连接器插头插孔组件

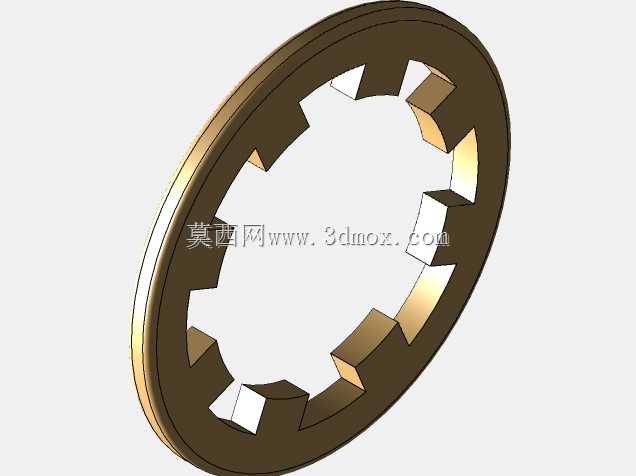

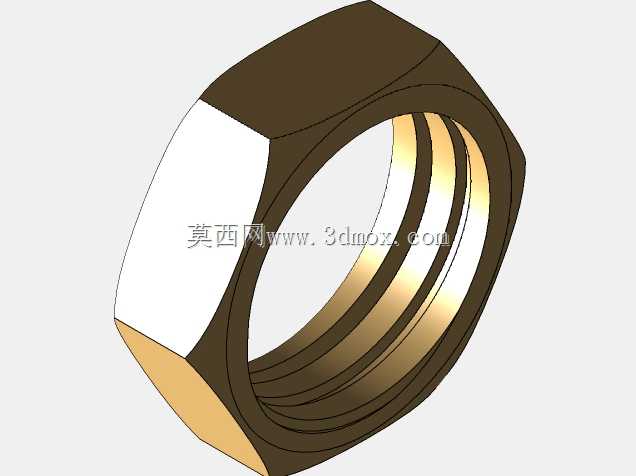

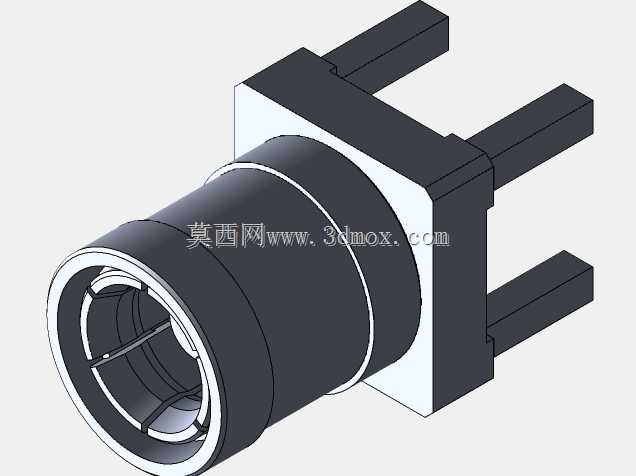

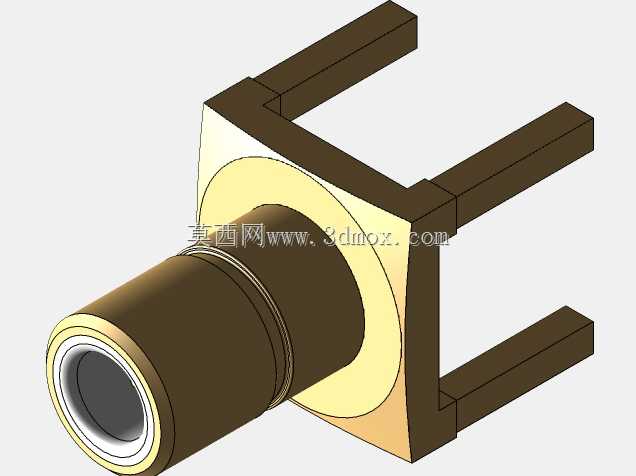

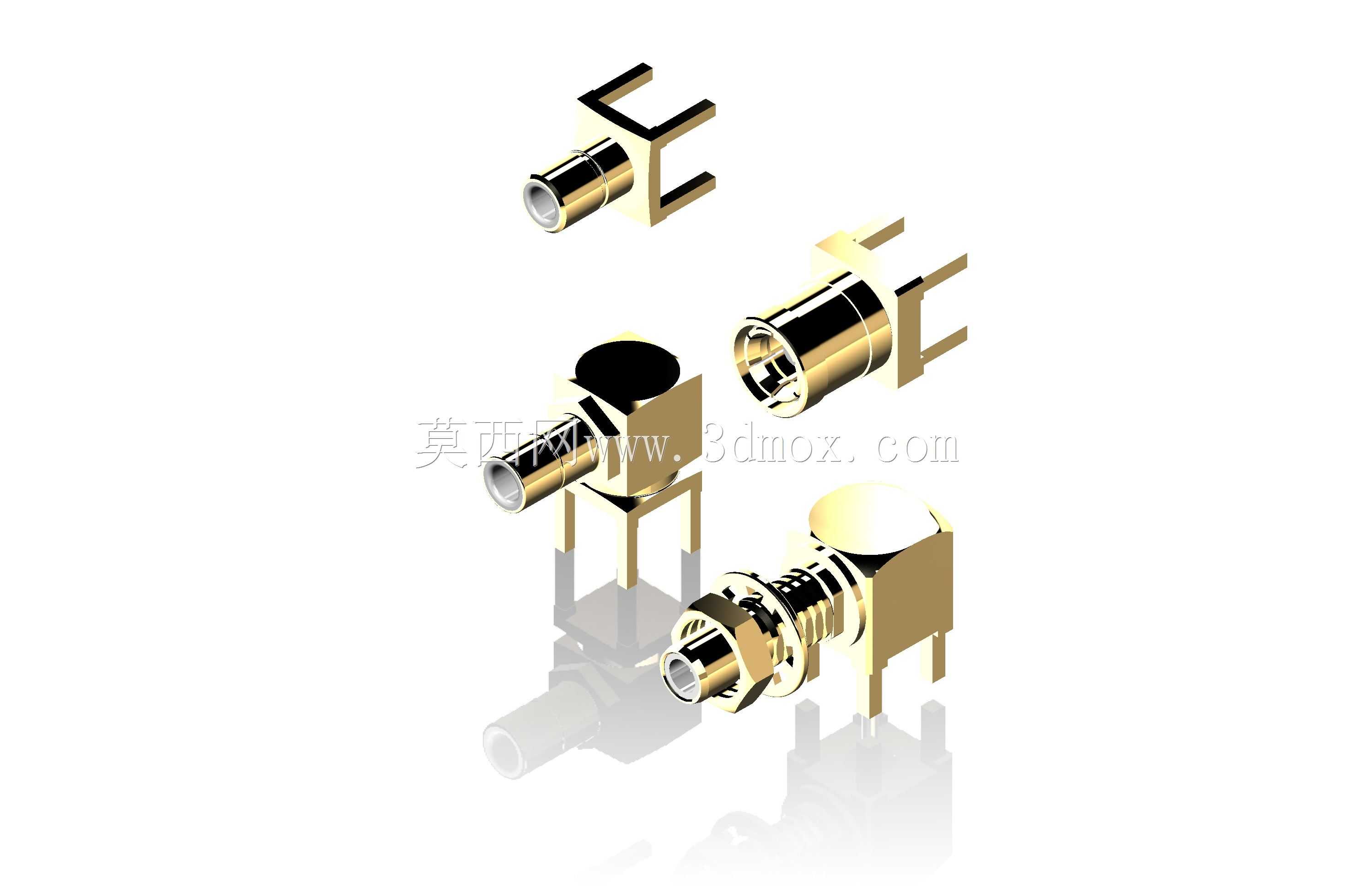

　　这套SMB系列射频连接组件，是面向射频信号传输场景开发的板端连接部件，适配通讯设备、测试仪器、射频模块内部的同轴信号链路搭建需求，常见于无线通信基站板卡、车载射频单元、工业射频检测设备的信号接驳位置，用来实现同轴电缆与PCB板之间的阻抗匹配式信号传输，避免信号在接驳位置出现反射、衰减超标的问题。从结构设计来看，这套组件包含直式板端插头、弯式板端插孔等不同安装形态，全部采用推入式锁紧结构，安装时无需额外旋转拧动，直接对准对位槽推入即可完成锁紧，相比螺纹式射频连接器，在高密度排布的PCB板上安装效率更高，也不会因为拧接扭矩偏差导致的连接可靠性问题。接触件部分采用镀金处理，内导体与外导体的接触间隙控制在微米级，保证50Ω特性阻抗的连续性，

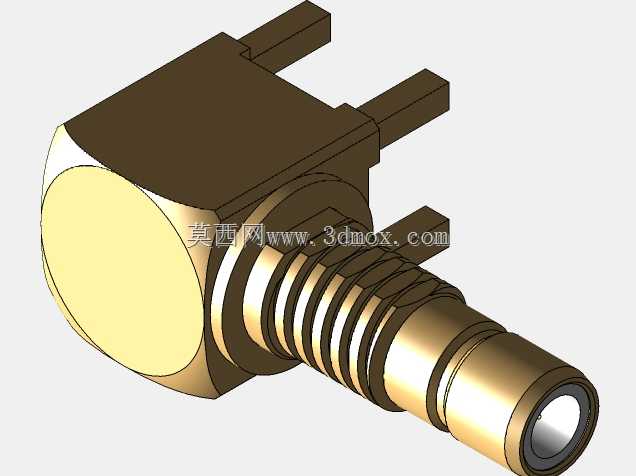

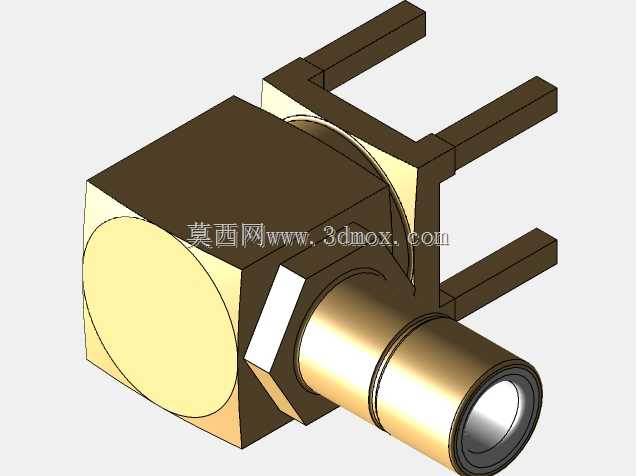

　　适配DC到4GHz频段的射频信号传输，回波损耗、插入损耗指标都能满足常规民用射频设备的传输要求。安装边界方面，板端固定脚采用标准PCB插装引脚设计，引脚间距符合SMB连接器通用安装规范，焊接时可直接适配波峰焊工艺，插装后连接器本体与PCB板面的贴合间隙控制在0.1mm以内，避免焊接后出现本体倾斜导致的对接偏移。弯式结构的连接器出线方向平行于PCB板面，适合设备内部空间局促、垂直方向没有足够布线空间的场景，直式结构则适配垂直出线的布线需求，两种结构的对接界面完全通用，可以和同规格的标准SMB公头、母头实现无差别互配。设计过程中重点考虑了长期使用的接触可靠性，外导体采用铍铜镀金材质，具备足够的弹性抱紧力，在设备存在振动、

　　温度循环变化的工况下，依然能保持稳定的接触压力，不会出现接触电阻突增、信号瞬断的问题。绝缘介质部分采用耐高温的PTFE材质，在波峰焊260℃的高温环境下不会出现形变、融化的问题，介质的介电常数稳定，不会因为温度变化导致阻抗偏移。连接器的金属外壳边缘全部做了倒圆角处理，避免安装过程中划伤操作人员、刮伤线缆绝缘层，插装引脚的长度控制在3.2mm，穿过标准1.6mm厚度PCB板后露出的焊脚长度刚好满足焊锡浸润要求，不会出现引脚过长导致的相邻焊点短路问题。在实际设备选型过程中，这类SMB连接器常用来替代体积更大的N型、TNC连接器，在有限的板卡空间内实现多路射频信号的并行传输，比如在多通道射频测试模块中，

　　单块板卡上往往需要排布十余个甚至数十个射频连接端口，SMB连接器的小体积优势可以大幅提升板卡空间利用率。同时推入式的锁紧结构也支持快速插拔，在需要频繁更换测试链路的检测设备中，操作人员无需工具即可快速完成线缆的接驳与拆卸，大幅提升测试操作的效率。建模过程中还原了连接器内部的接触件结构、介质支撑结构以及外部安装卡扣的细节，安装孔位、引脚尺寸、对接界面尺寸都完全按照实际产品的工程公差要求绘制，可直接用于设备结构设计中的装配干涉检查、PCB板封装设计参考，也可以用于设备装配演示动画的制作，帮助结构工程师在设计阶段提前确认连接器与周边结构件的间隙，避免后期打样后出现安装干涉、对接空间不足的问题。不同结构形态的连接器分别对应不同的安装场景，设计选型时可以根据设备内部的布线方向、空间余量灵活选择，不需要额外修改连接器本体结构，即可适配不同的设备布局需求。
