魏德米勒Omnimate系列大电流接线端子

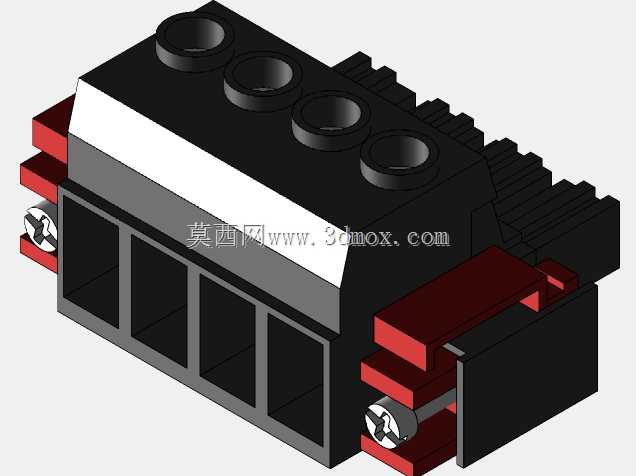

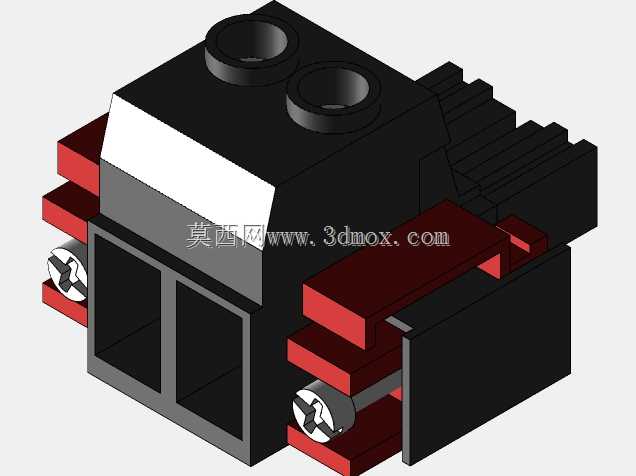

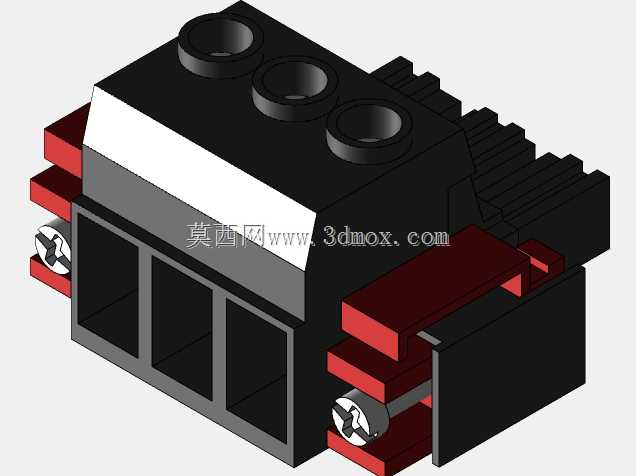

　　在工业电气柜布线、大功率电源模块接线、自动化产线配电回路搭建这类场景里，接线端子的可靠性直接决定整套系统的运行稳定性，尤其是承载10A以上电流的动力回路，一旦端子接触不良、夹持力不足，很容易出现温升过高、打火甚至烧蚀的故障，魏德米勒这套Omnimate Power HP系列接插件，就是针对这类大电流动力连接场景开发的连接方案。从结构设计来看，该系列端子采用了直插式夹持与卡扣锁止结合的结构，接线操作时不需要额外工具，硬导线直接插入即可完成夹持，多股软线配合冷压端头也能实现稳定压接，锁止卡扣采用红黑撞色的工程塑料材质，卡入到位后会有清晰的触感反馈，运维人员不需要额外做标记就能直观判断端子是否锁合到位，避免虚接隐患。

　　不同型号的端子覆盖了不同线径的适配范围，从2.5平方到16平方的动力导线都能找到对应的适配型号，相邻端子之间的绝缘隔离筋做了加高处理，即使在高湿、多粉尘的工业现场，也能有效避免极间爬电、短路的问题，绝缘壳体采用阻燃V0级的工程塑料注塑成型，长期工作温度范围覆盖-40℃到120℃，即使在密闭电气柜内长期带载运行，壳体也不会出现软化、变形的问题。从安装边界来看，该系列端子同时支持导轨安装与PCB板直接焊接两种安装方式，导轨安装款的卡扣适配标准35mmDIN导轨，卡入后侧向无窜动，拆卸时只需要拨动尾部的解锁拨片就能快速取下，不需要撬动壳体避免损坏绝缘结构；PCB焊接款的焊针间距做了标准化设计，焊针直径与过孔尺寸匹配常规波峰焊工艺要求，

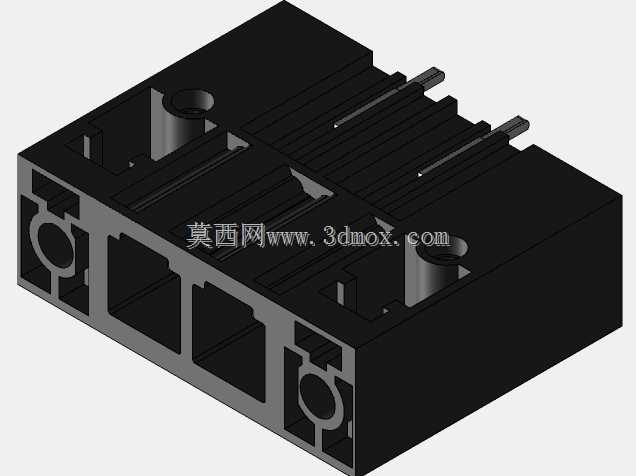

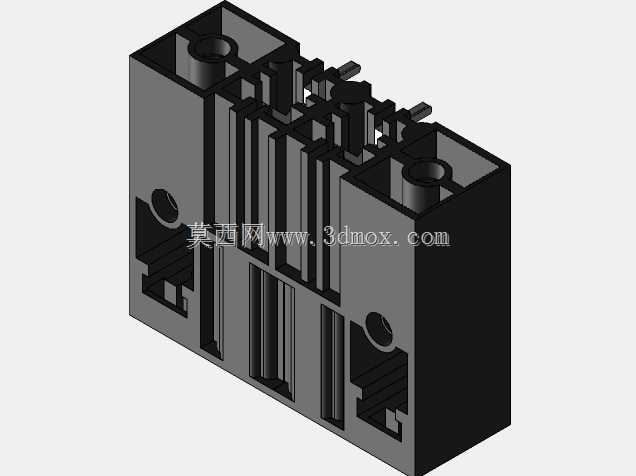

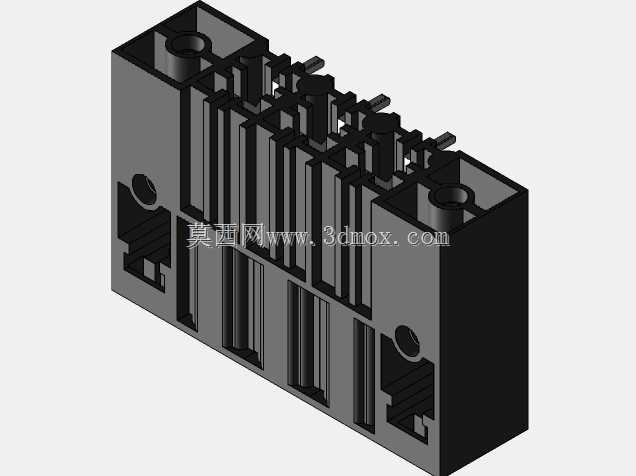

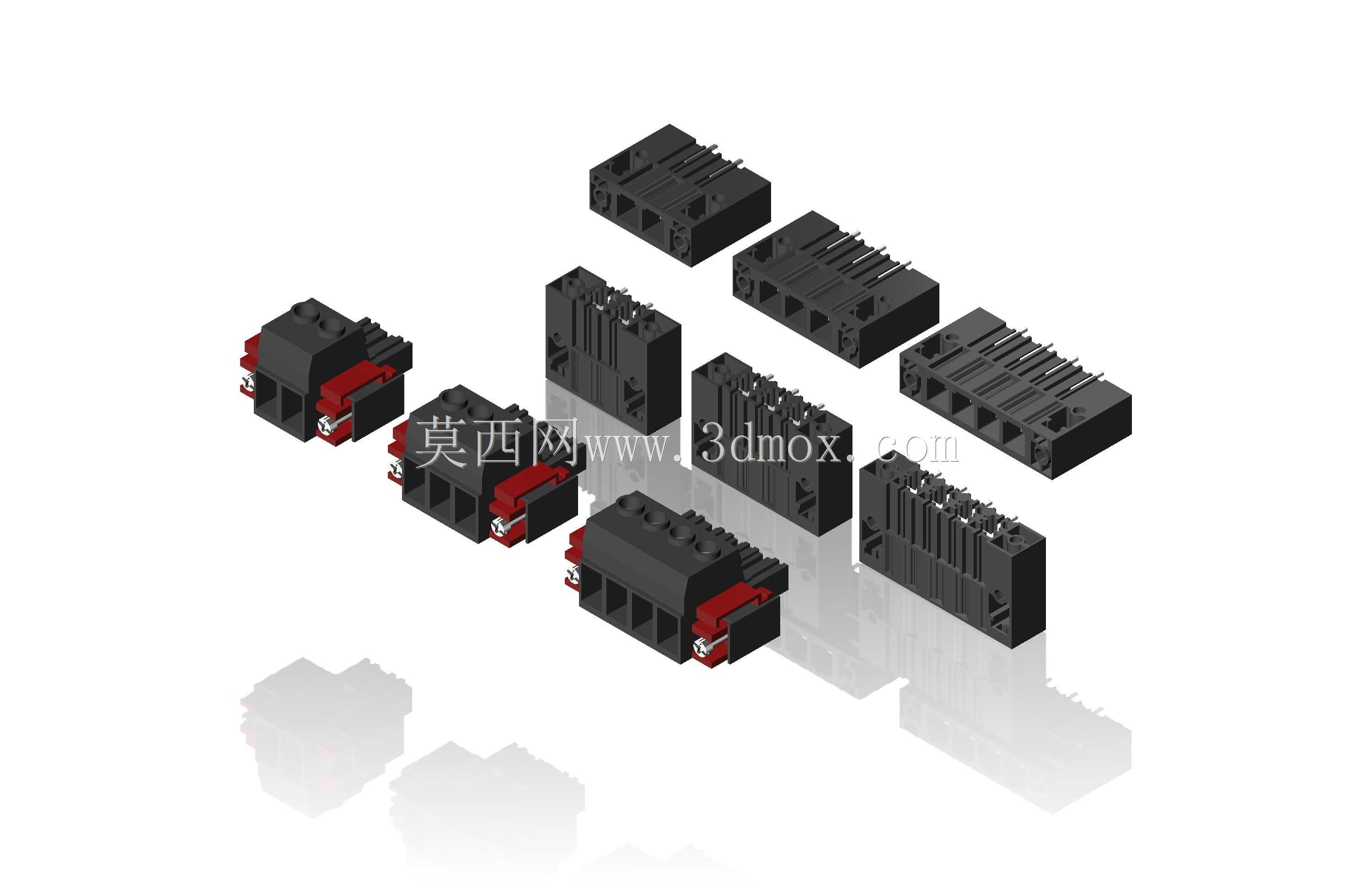

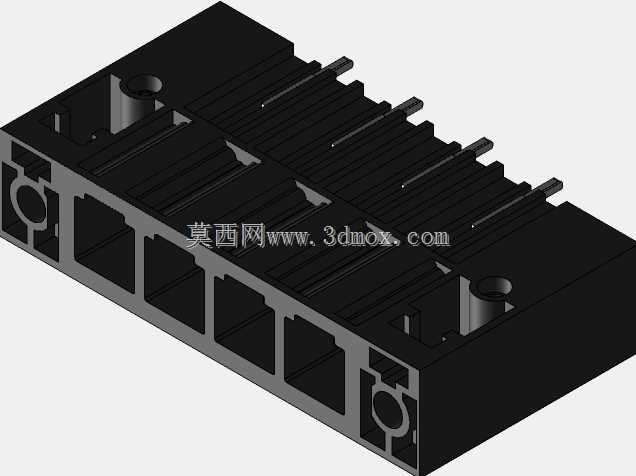

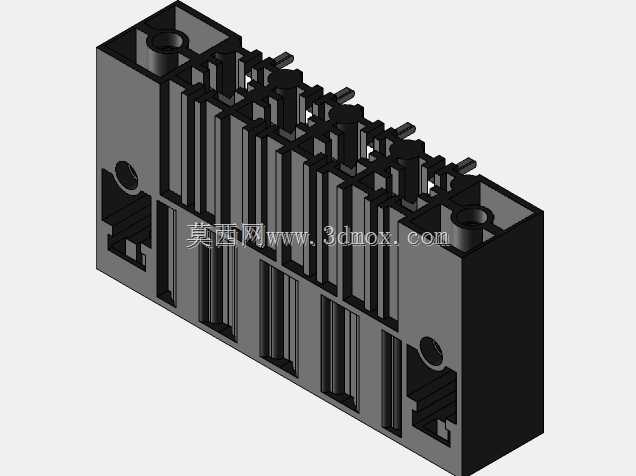

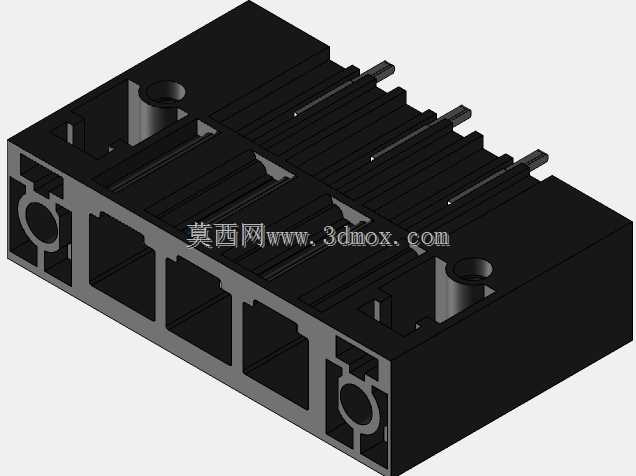

　　焊接后焊盘受力均匀，不会出现长期震动后焊盘开裂的问题。整套模型完整还原了该系列不同规格端子的外形细节，包括壳体表面的防滑纹理、锁止卡扣的开合角度、接线孔位的导向倒角、焊针的长度与排布位置，在做电气柜三维布局、PCB板结构设计时，可以直接调用模型做干涉检查，提前验证端子与周边元器件、线槽、柜门的安全距离，避免实际装配时出现端子与其他部件磕碰、接线空间不足的问题。在实际选型过程中，设计人员可以根据回路的额定电流、接线线径、安装空间选择对应型号的端子，比如小功率控制回路的电源进线可以选用小规格的3.5mm间距型号，主动力回路的进线则选用大间距、大夹持力的16mm规格型号，不同型号的端子外形轮廓做了统一的家族化设计，并排安装时外观整齐，

　　布线时的走线弧度可以保持一致，提升整个柜内的布线工艺美观度。端子的导电部分采用高弹性铜合金材质，表面做了镀锡处理，长期使用不会出现氧化层增厚导致接触电阻变大的问题，夹持弹簧的抗疲劳性能经过了上万次插拔测试，即使现场需要频繁改线、拆线维护，也能保持稳定的夹持力，不会出现导线松脱的问题。在做三维布线设计时，模型的接线孔位位置准确，可以直接在软件里生成布线路径，提前核算每根导线的下料长度，减少现场布线时的导线浪费，也能避免因为长度预留不足导致的接线受力问题。
