多规格块式电源变压器结构设计

　　在工业控制板卡、小型电气设备、嵌入式硬件系统的电路设计环节，块式变压器是板载电源回路里的核心配套元件，这类元件不需要额外加装固定支架，直接通过引脚焊接在PCB板上即可完成装配，相比传统带骨架的开放式变压器，块式结构的外部包覆层能起到绝缘防护、隔绝外界粉尘潮气的作用，在多尘、轻度潮湿的工业现场控制柜内使用时，能有效降低引脚间积灰引发的爬电、短路风险。

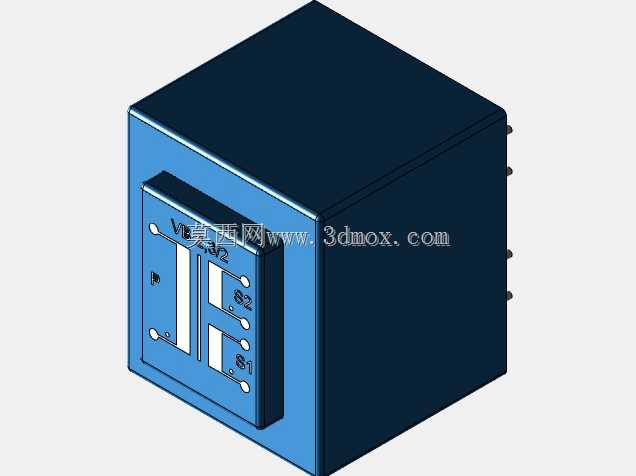

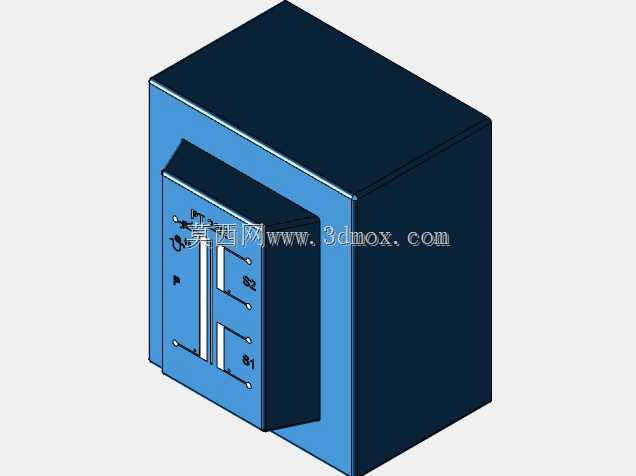

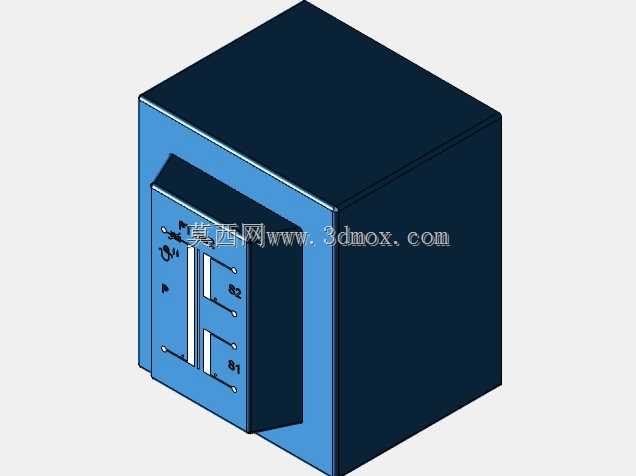

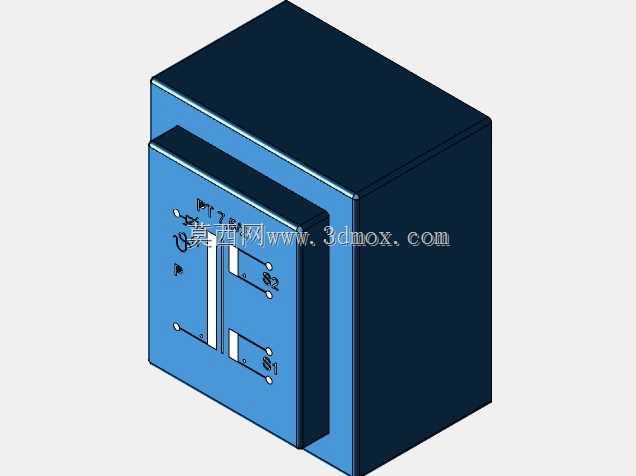

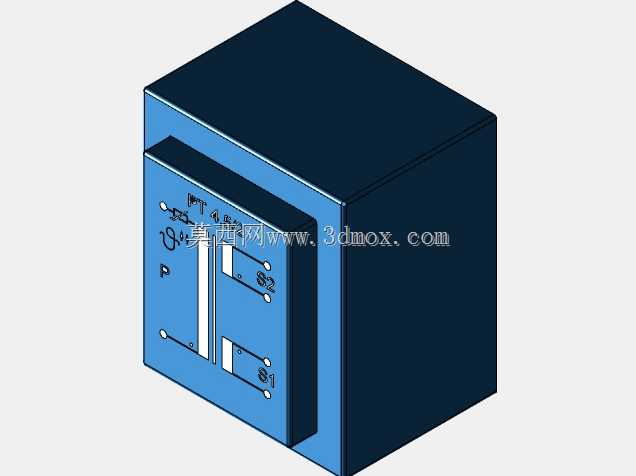

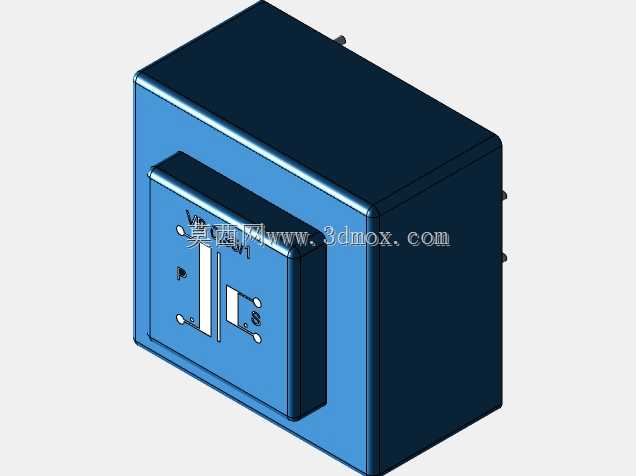

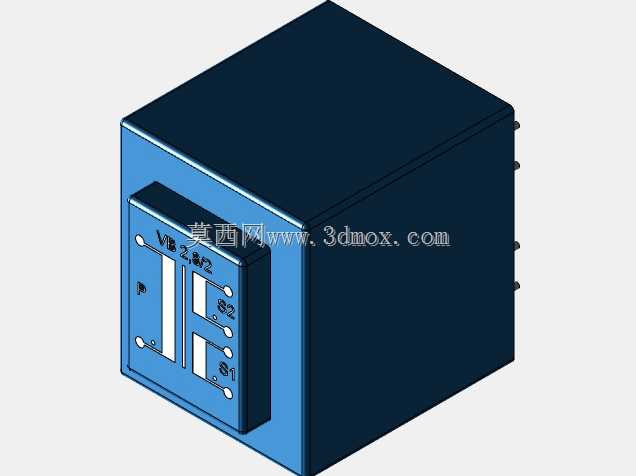

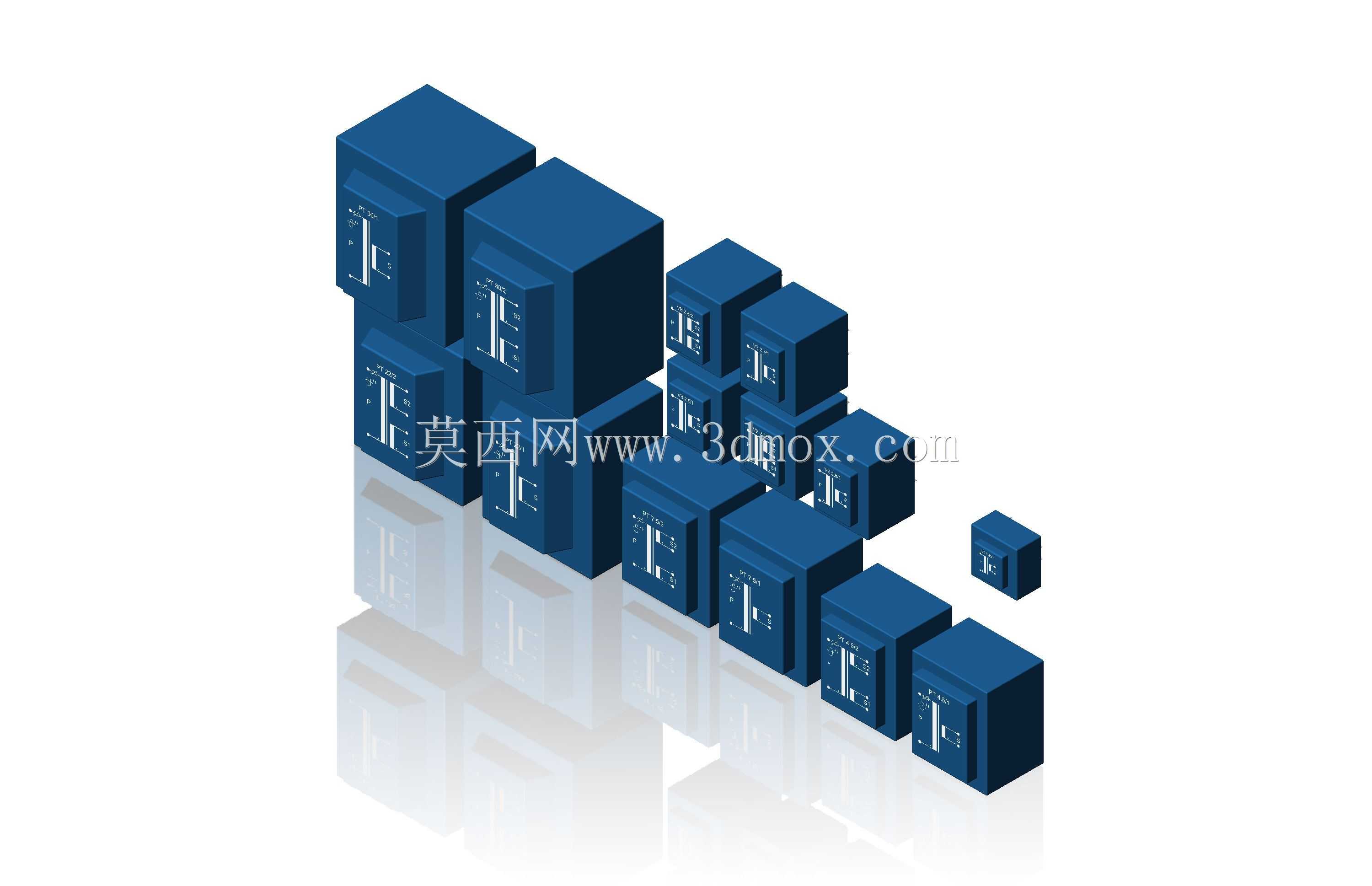

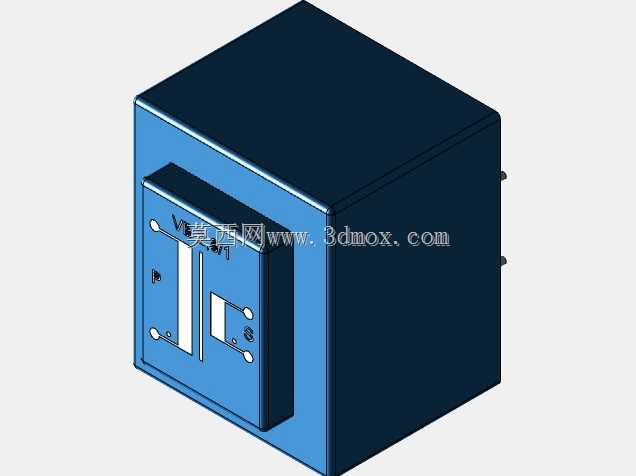

　　这套模型覆盖了从PT4.5到VB2.8全系列共十几种不同功率等级的块式变压器规格，不同规格的外形尺寸按照功率等级呈梯度变化，最小规格的元件边长仅几毫米，适配小功率信号回路的电压变换需求，最大规格的元件边长可达数十毫米，能够满足小功率设备主电源回路的变压要求。建模过程中严格遵循实际元件的外形公差要求，每个规格的本体都做了规整的立方体倒角处理，外部包覆层的标识区域按照实物的丝印位置做了对应结构预留，底部引脚的间距、伸出长度、引脚直径都匹配常规PCB焊盘的设计规范，结构工程师在做板卡布局时，可以直接调用对应规格的模型完成PCB板的元件排布，不需要额外核对元件的安装边界，能有效避免后期打样时出现元件干涉、焊盘不匹配的问题。

　　从设计思路来看，这类块式变压器的本体采用一体化包覆结构，将内部的铁芯、绕组完全密封在绝缘包覆层内部，仅伸出焊接引脚用于电路连接，这种结构一方面能提升元件的绝缘性能，满足安规设计里的电气间隙要求，另一方面规整的立方体外形也方便在PCB板上高密度排布，在空间紧凑的小型设备内部，能最大化利用板上的安装空间。不同功率规格的变压器，除了外形尺寸的差异，引脚的排布方式也做了区分，小功率规格采用双列直插引脚，大功率规格则采用加宽的引脚间距，适配更大的焊盘尺寸，满足大电流回路的载流要求。

　　在实际选型应用中，结构工程师需要根据板卡的电源功率需求、板上预留的安装空间、周边元件的排布位置来选择对应规格的变压器，这套全系列模型可以直接导入常用的三维装配环境，在布局阶段就能直观核对每个元件的安装空间，比如在设计小型PLC模块、嵌入式采集终端、工业传感器的内置电源时，可以直接调用对应功率的变压器模型，提前确认元件与周边电容、芯片、接线端子的间隙，避免后期样机装配时出现元件顶壳、引脚干涉的问题。同时模型的本体外形完全匹配实物的实际尺寸，在做设备外壳的开孔、内部筋位设计时，也能准确预留出元件的高度空间，保证外壳装配后不会挤压到变压器本体，提升产品的装配可靠性。

　　这类块式变压器在民用电子、工业控制、仪器仪表领域都有广泛应用，小功率规格常用于信号回路的隔离变压，避免不同回路之间的信号干扰，中大功率规格则用于设备主电源的电压变换，将输入的交流电压转换为电路工作需要的低压交流电，再经过整流稳压后给整个设备供电。建模时特意还原了不同规格变压器的外形比例，每个元件的边角都做了和实物一致的微小圆角处理，没有生硬的直角结构，底部引脚的伸出长度也符合波峰焊的工艺要求，不会出现引脚过长过短导致的焊接不良问题。对于做电气成套、板卡结构设计的工程师来说，这套全系列的块式变压器模型可以覆盖绝大多数常规板载电源的选型需求，不需要再针对每个规格单独建模，能大幅提升结构设计阶段的工作效率，减少选型核对的工作量。
