波纹油箱式高压油浸变压器结构设计

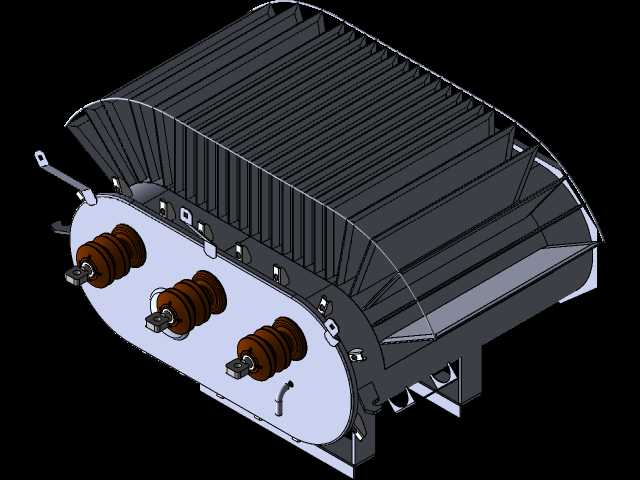

　　这款油浸式变压器的三维结构，完全围绕户外配电场景的长期运行需求搭建，核心的波纹式油箱结构是整个设计的关键承载与散热部件，区别于传统平面油箱的焊接结构，波纹翅片采用一体化冲压成型的弯折结构，每片翅片的间距、弯折弧度都经过散热效率核算，既可以容纳变压器油的热胀冷缩形变，不需要额外加装储油柜，又能通过翅片的大表面积直接和空气完成热交换，省去了额外的强制散热附件，适配10kV级户外柱上或者台区落地安装的使用场景。从结构细节来看，油箱端面的三个高压套管采用倾斜排布设计，不是传统的水平等距排列，这种排布方式一方面压缩了油箱端面的横向安装尺寸，让整台设备的占地宽度控制在常规台区安装的预留边界内，另一方面套管的倾斜角度刚好匹配户外引线的接线弧度，

　　减少接线端子处的应力集中，避免长期风摆导致的密封件老化渗漏。套管底部的固定法兰和油箱端面之间预留了密封槽安装位，建模时还原了密封胶圈的压缩量空间，法兰的螺栓孔位采用跨中排布，避免安装时和油箱内部的铁芯夹件产生位置干涉。油箱顶部的弧形压框结构是整个箱体的强度加强件，因为波纹翅片本身的结构刚度有限，在变压器注油之后内部会产生微正压，顶部的弧形压框通过两侧的焊接支脚和油箱端板连接，把整个波纹段的顶部约束成一个整体，避免运输或者运行过程中翅片出现鼓胀变形，压框上预留的吊耳结构直接和内部夹件的承重梁连通，起吊的时候整个重量不会作用在波纹翅片上，防止吊装过程中出现结构变形。油箱侧面的接地螺栓、油位取样阀的位置都做了细节还原，

　　接地螺栓的位置距离安装底座的高度刚好符合电力施工的接线规范，不需要额外加装转接排，取样阀的位置设在油箱端面的下部，距离底座预留了足够的操作空间，日常取油样的时候不需要额外抬高设备或者拆解周边附件。从安装边界来看，整个变压器的底部安装支脚采用槽钢式焊接结构，支脚上的长圆孔设计可以适配不同安装基座的孔位偏差，安装孔的中心距完全匹配常规台区的槽钢支架安装尺寸，不需要现场重新打孔适配。建模过程中对各个部件的装配间隙做了精准还原，比如波纹翅片和内部铁芯绕组之间预留了足够的油流通道，保证变压器油在冷热循环的时候可以在翅片和绕组之间自然对流，不会出现油流死区导致局部过热；高压套管的导电杆和内部绕组的连接位置预留了软连接的安装空间，

　　避免运行过程中绕组的振动传递到套管位置导致密封失效。油箱端部的分接开关操作手柄位置做了防护结构设计，手柄外伸的长度刚好可以在不拆解外部防护罩的情况下完成调压操作，同时不会因为外伸过长导致运输过程中碰撞变形。整个结构没有冗余的装饰性部件，所有的外部结构都服务于散热、密封、安装、运维的实际需求，波纹翅片的数量、每片的展开长度都和设备的容量等级匹配，不会出现散热冗余导致的成本浪费，也不会因为散热面积不足导致运行温升超标。在结构强度校核的维度，建模时已经考虑了变压器注油后的总重量，底部支脚的截面尺寸、焊接位置的加强筋设置，都能满足满油状态下的长期承重需求，甚至可以承受短途运输过程中的颠簸冲击，不需要额外加装运输固定支架；油箱端板的厚度、波纹翅片的板材厚度，都匹配对应容量等级的承压需求，在内部油温达到上限的时候，波纹翅片的膨胀形变在材料的弹性变形范围内，不会出现永久变形导致的渗漏问题。
