9mm卡扣式带白色指示线绝缘轴电位计

　　这款9mm规格的卡扣式绝缘轴电位计，是电子控制回路里十分常见的可调信号输入元件，日常在小型音频设备、工业控制手持终端、模块化合成器面板、小型仪器调节界面上都能见到它的应用场景。它的核心作用是通过轴体的旋转改变内部电阻分压比，输出连续变化的电压信号，给后端电路传递调节参数，比如音量大小、参数阈值、输出增益这类连续可调的控制量。

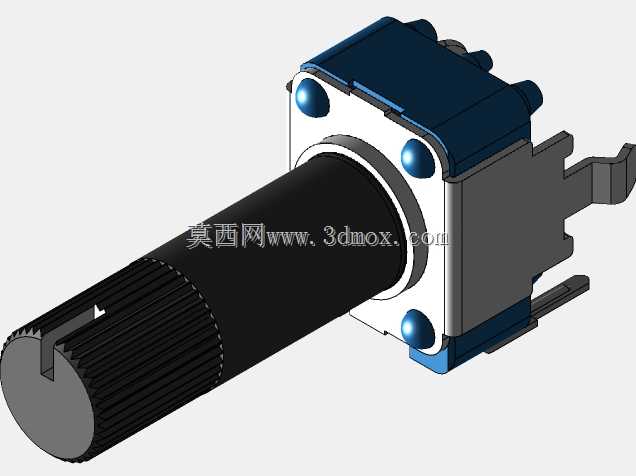

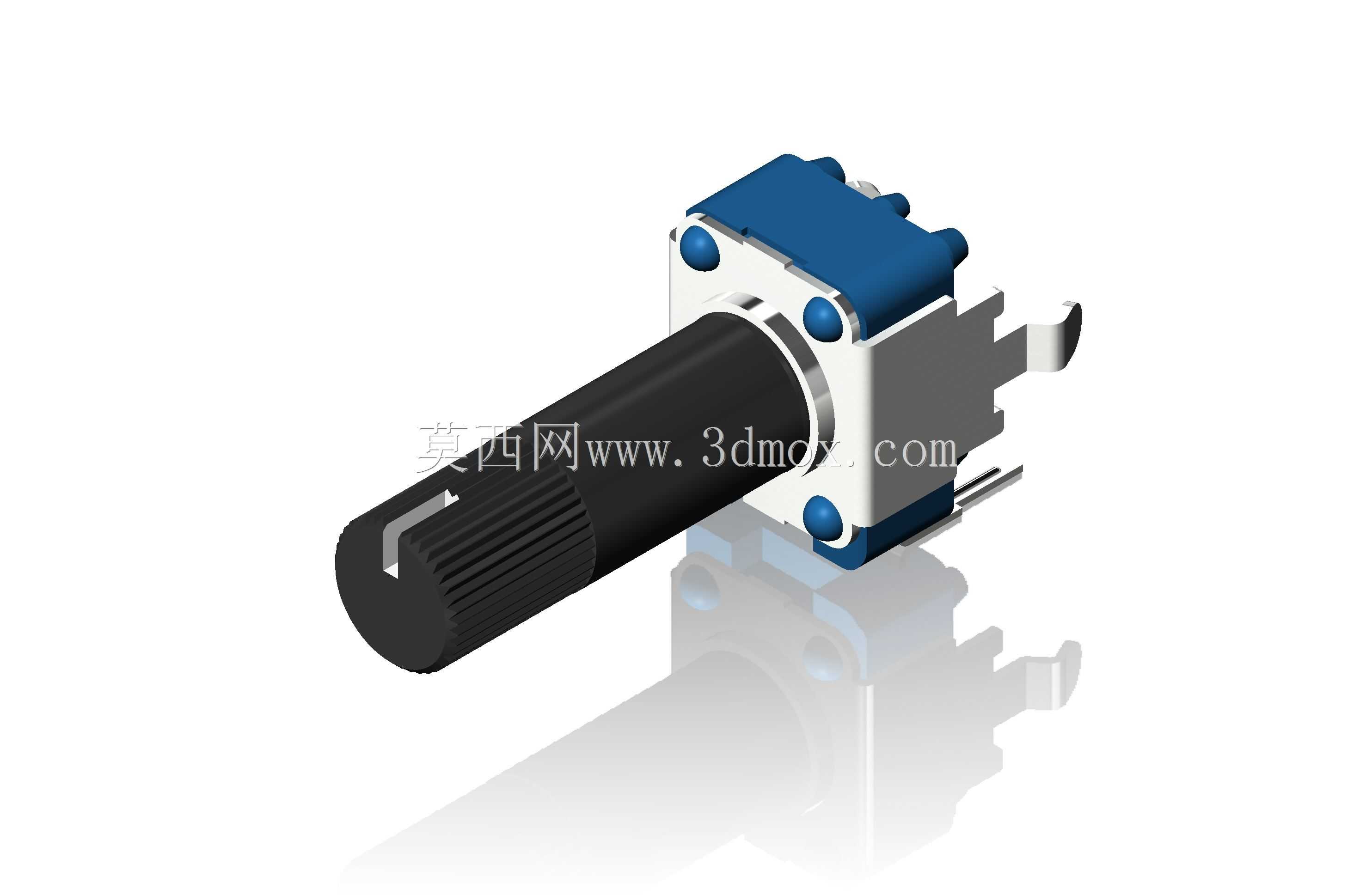

　　从结构设计来看，这款电位计采用卡扣式安装结构，不需要额外的螺母锁附，安装时直接对准面板上对应尺寸的开孔推入即可，卡扣结构会自动卡紧在面板背面，相比传统螺纹锁附的电位计，装配效率能提升不少，尤其适合批量组装的模块化设备、消费类电子产线的快速装配需求。轴体采用绝缘材质制作，能避免轴体与外部金属旋钮接触时引入的静电干扰，在对电磁兼容性有要求的信号回路里，这种绝缘轴设计能有效降低外部干扰通过调节轴串入电路的概率，提升控制信号的稳定性。轴端预留的白色指示线，是用来和配套旋钮的指示标记对齐的，装配时能快速确认旋钮的零位位置，也方便用户在使用时直观判断当前调节的档位区间，避免调节时出现视觉偏差。

　　从安装边界尺寸来看，这款电位计的主体安装截面为9mm见方，适配面板开孔尺寸在9.1-9.3mm之间，卡扣的卡接厚度适配1.0-2.0mm的常规设备面板，不管是塑料面板还是薄金属面板都能可靠固定。轴体的伸出长度适配常规的10-15mm高度旋钮，轴身的滚花结构能和旋钮内孔紧密配合，不需要额外打胶固定就能传递足够的旋转扭矩，长期调节也不会出现旋钮打滑的问题。引脚采用卧式弯脚设计，适合PCB板卧式贴装焊接，引脚的间距符合常规电子元件的焊盘布局规范，在做PCB Layout时不需要额外调整焊盘间距，能直接套用标准封装库，减少设计阶段的重复工作量。

　　在功能特性上，这款电位计的旋转阻尼手感均匀，没有卡顿或者跳变的段落感，适合需要连续精细调节的场景，内部的电阻体采用碳膜工艺，线性度能满足常规民用及工业控制场景的调节精度要求，旋转寿命能满足设备全生命周期的调节使用需求，不会因为长期调节出现接触不良、信号跳变的问题。主体部分的蓝色绝缘基座能很好地隔离引脚与安装面板之间的导电通路，即使面板是金属材质，也不会出现引脚短路的风险，金属固定支架上的四个蓝色固定点，既起到了固定内部电阻基片的作用，也能在焊接时辅助定位，避免波峰焊过程中元件出现偏移。

　　做三维建模的时候，需要重点关注卡扣的弹性变形量，模拟推入安装时的卡扣形变范围，确保卡扣的卡接量足够，不会因为长期使用出现松脱；同时要注意轴体与基座之间的配合间隙，既要保证轴体能顺畅旋转，又不能间隙过大导致轴体晃动，影响调节手感。引脚的弯折角度和伸出长度需要严格匹配实际焊接需求，确保元件插装到PCB板时，引脚能顺利穿过焊盘，不会出现顶起元件或者引脚长度不足导致焊接不牢的问题。轴端的指示线凹槽深度要控制在合理范围，既要有足够的辨识度，又不能削弱轴体的结构强度，避免旋钮安装时轴端出现开裂。
