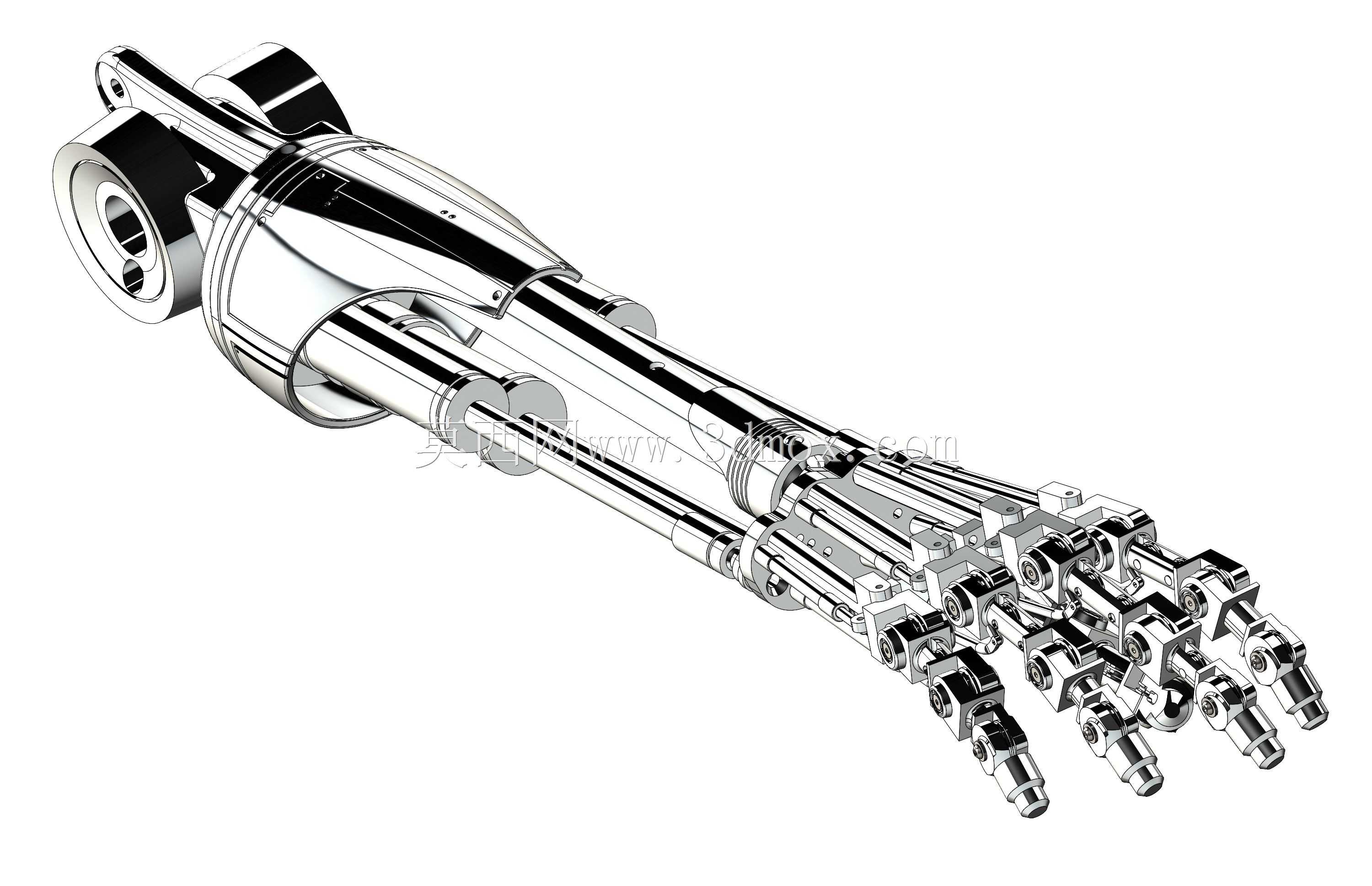

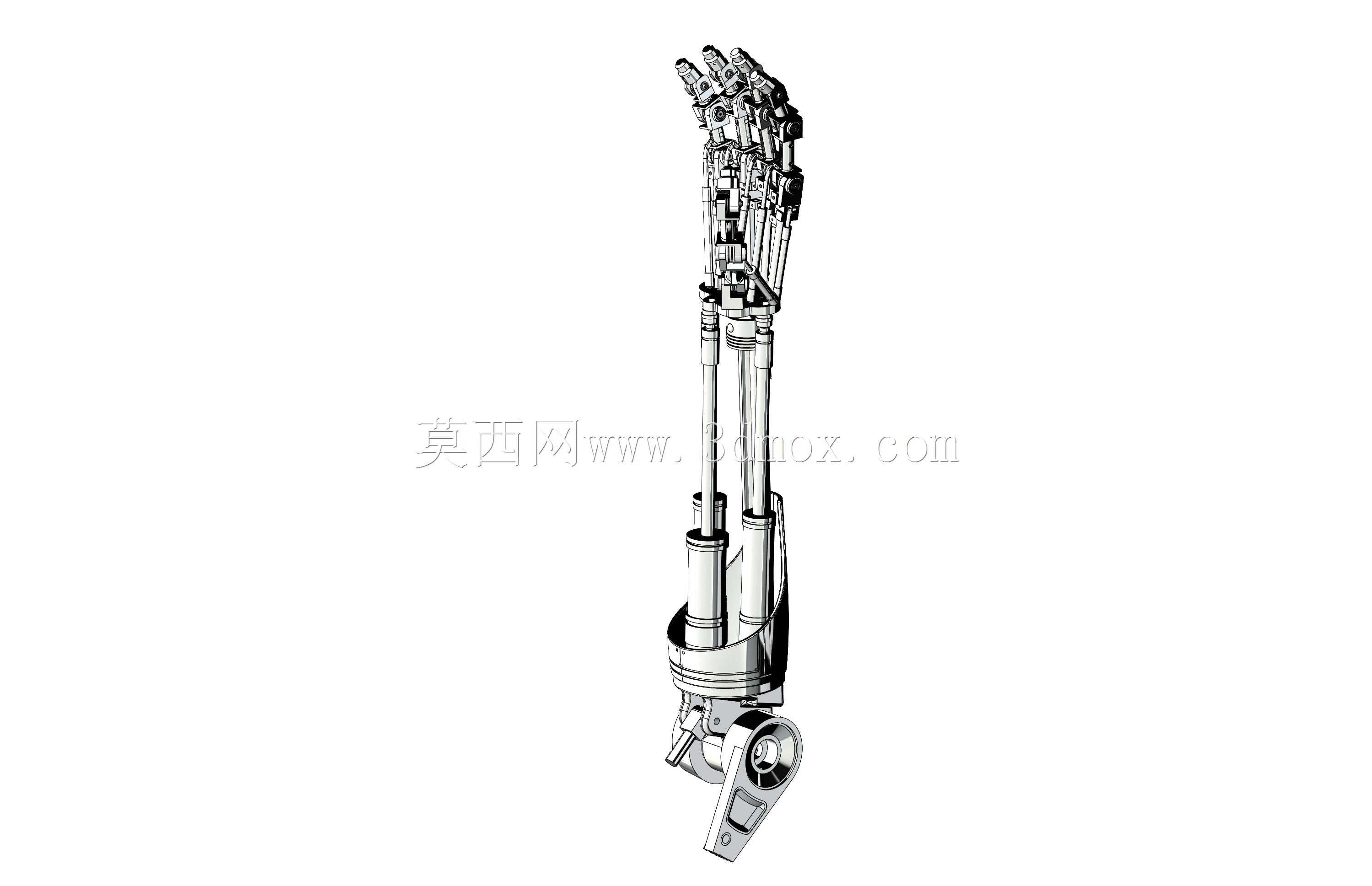

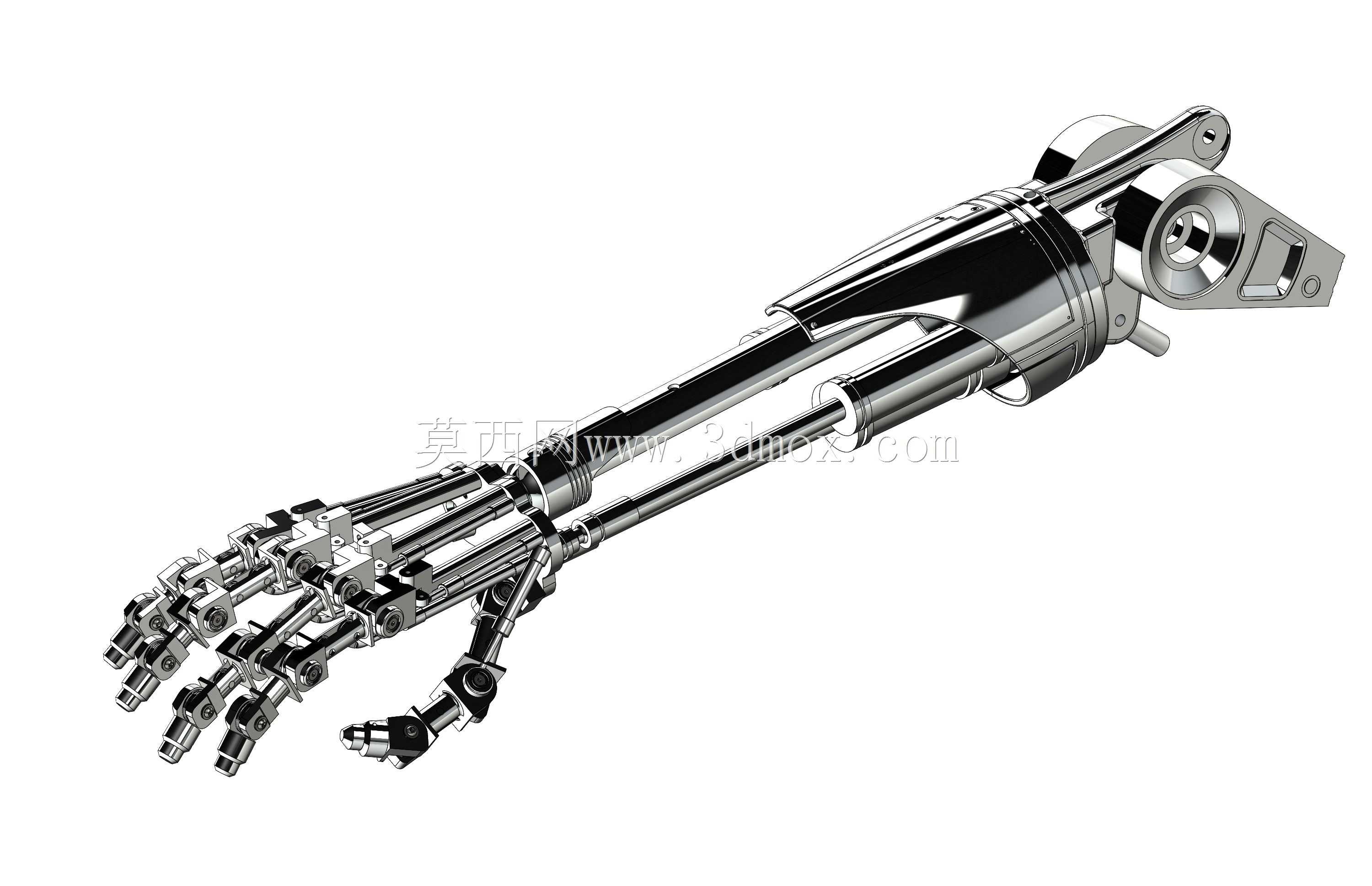

终结者T-800仿生机械臂端接器结构

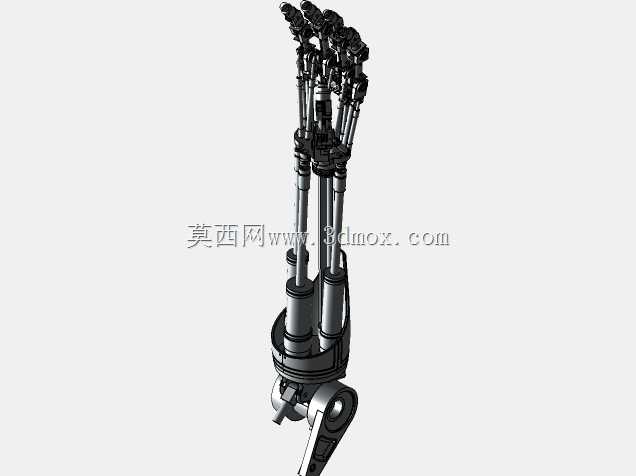

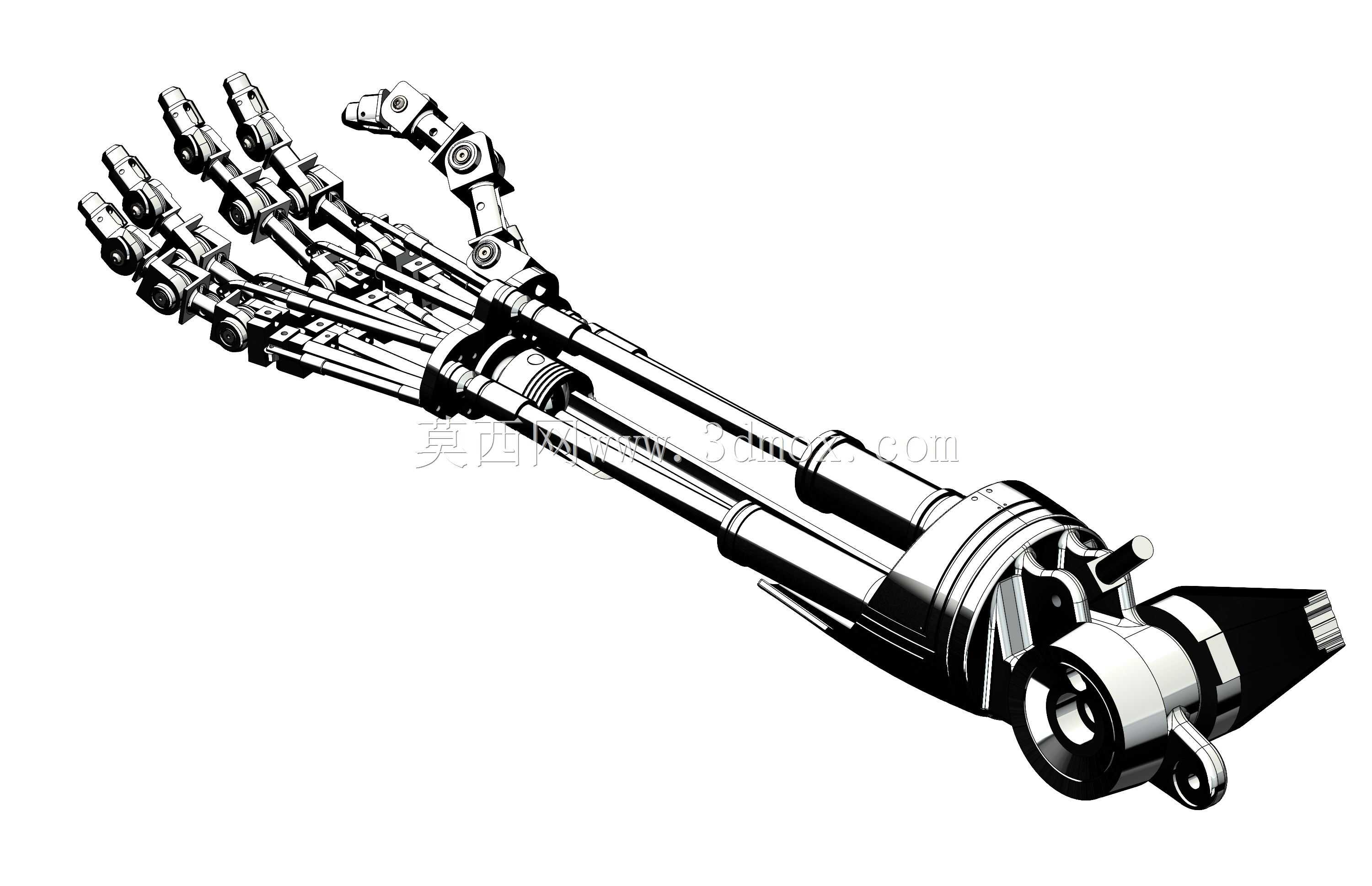

　　该仿生机械臂端接器的结构设计，核心参考仿人上肢的运动逻辑搭建，从腕部连接基座到指端末端执行单元，每一处关节的自由度分配都贴合人体手臂的实际活动范围，可覆盖日常操作中90%以上的上肢动作需求。从实际应用场景来看，这类多自由度仿生机械端接结构，既可以作为特种作业机器人的末端执行模块，适配排爆、高危环境采样、精密装配等对动作灵活性要求极高的工况，也能作为仿生假肢的核心机械结构载体，通过匹配肌电信号采集模块实现残肢用户的日常动作复现，还可用于影视特效道具的实体制作，通过关节处的驱动单元联动实现高度还原的机械动作效果。

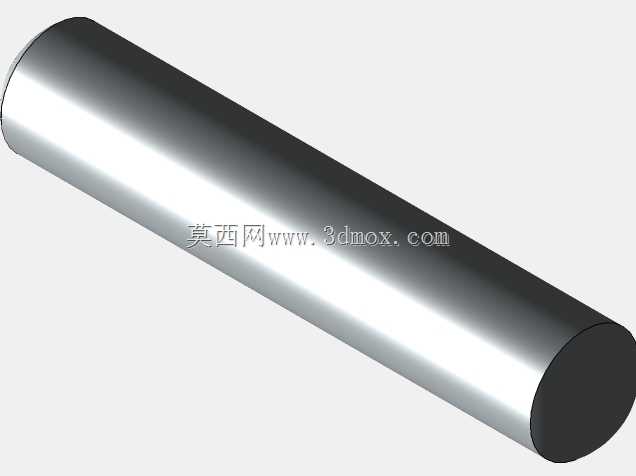

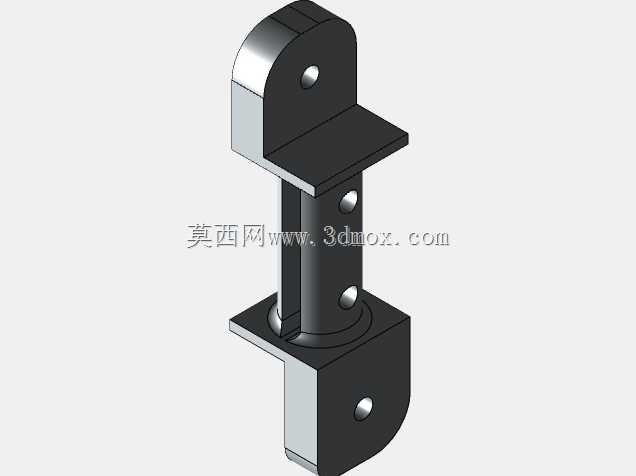

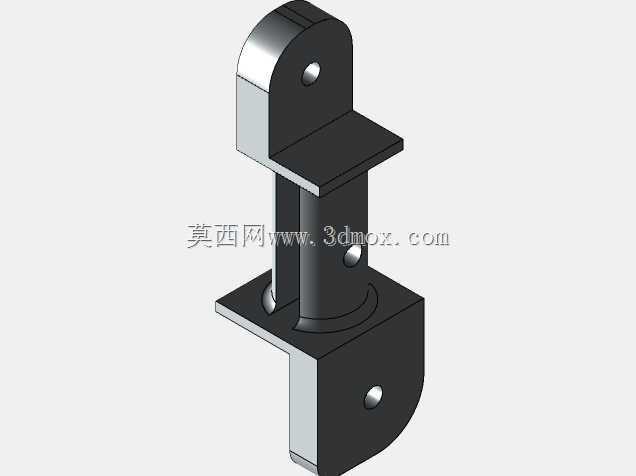

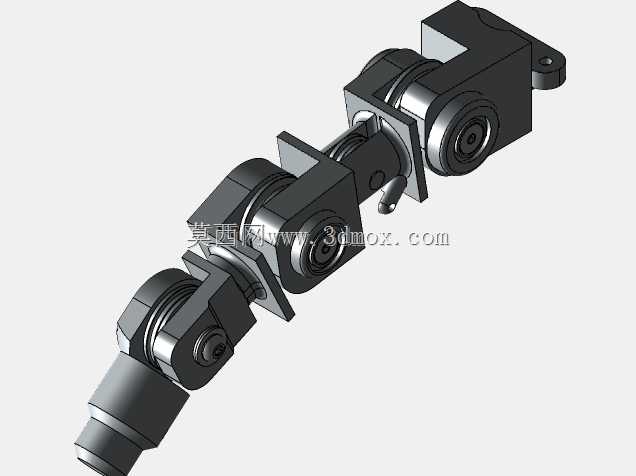

　　从功能特性层面拆解，整个端接器分为手掌指节单元、小臂传动单元、基座连接单元三个独立模块，各模块之间通过定位销与快拆法兰连接，可单独拆解维护或替换不同功能的指端配件。指节部分采用连杆耦合传动结构，单根手指包含3个转动副，其中近指节与中指节的传动比匹配人手抓握时的自然弯曲轨迹，无需单独为每个指节配置驱动源，仅通过掌部的传动拉杆即可实现整根手指的同步弯曲，既降低了整体结构重量，也减少了驱动单元的布设空间。拇指单元额外设置了1个侧向摆动自由度，可实现与其余四指的对掌动作，满足捏取细小零件、抓握不规则外形物体的操作需求，抓握力可通过传动拉杆的预紧力调节，适配从易碎薄壁件到硬质金属件的不同抓取负载要求。

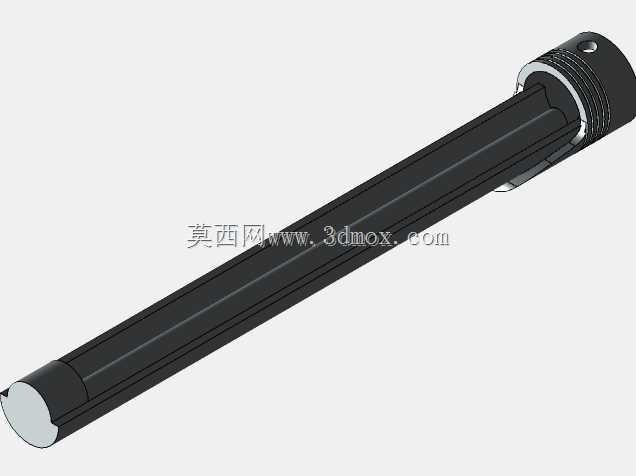

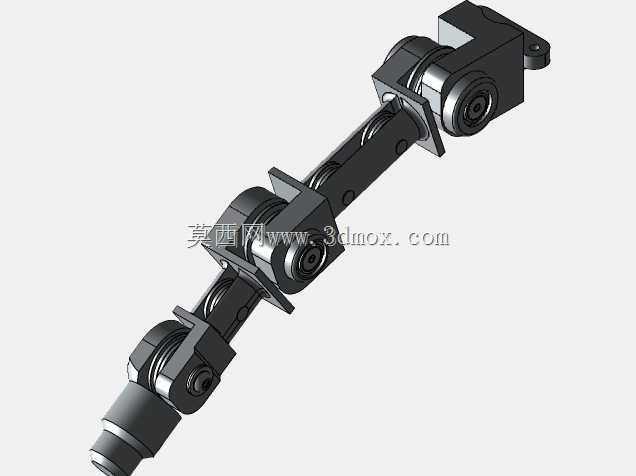

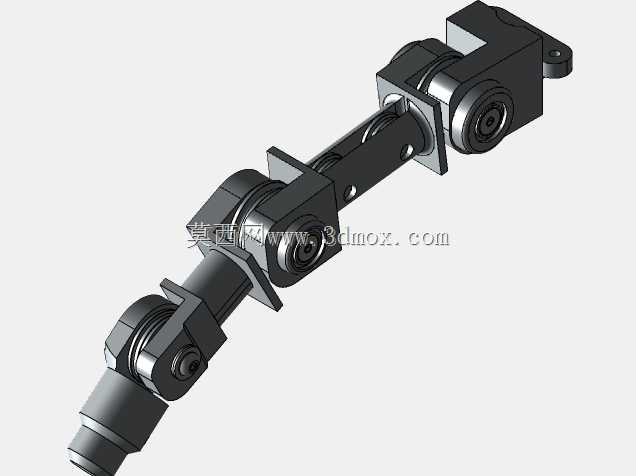

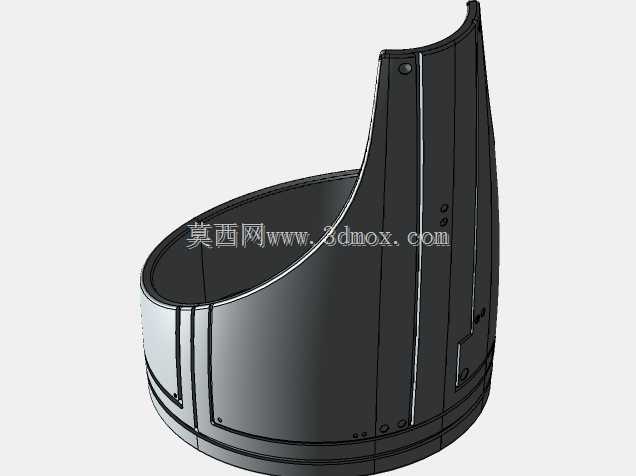

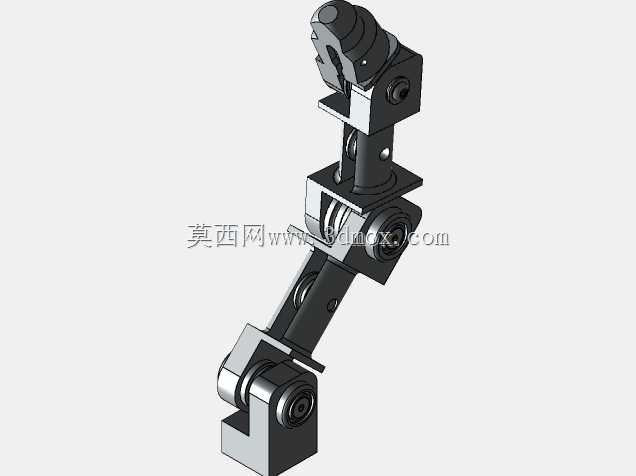

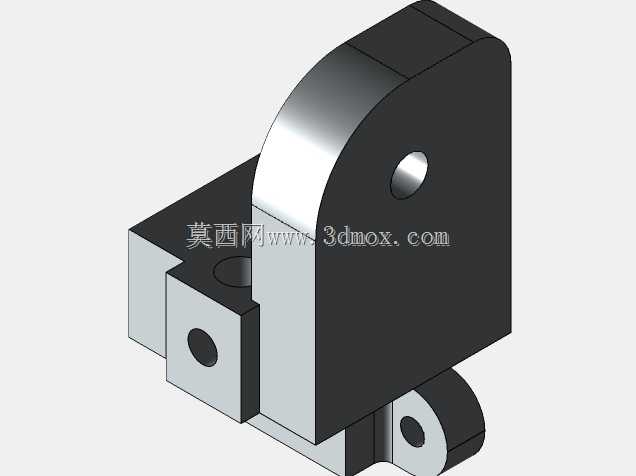

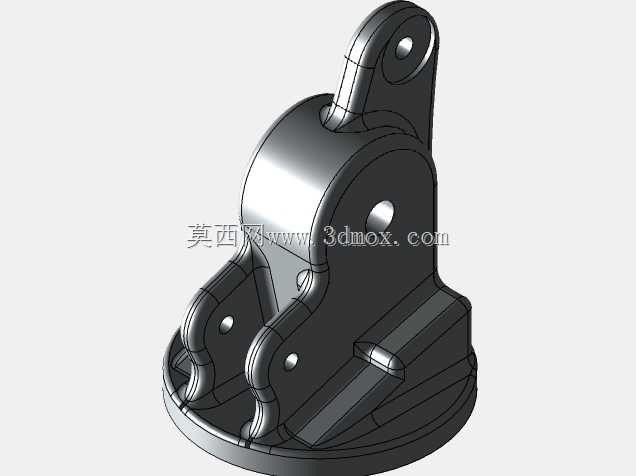

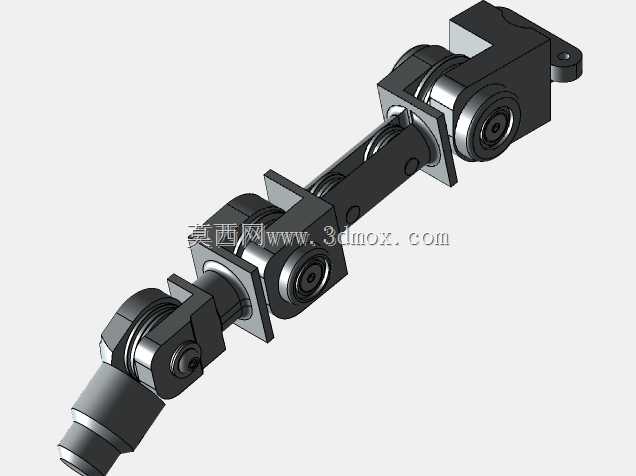

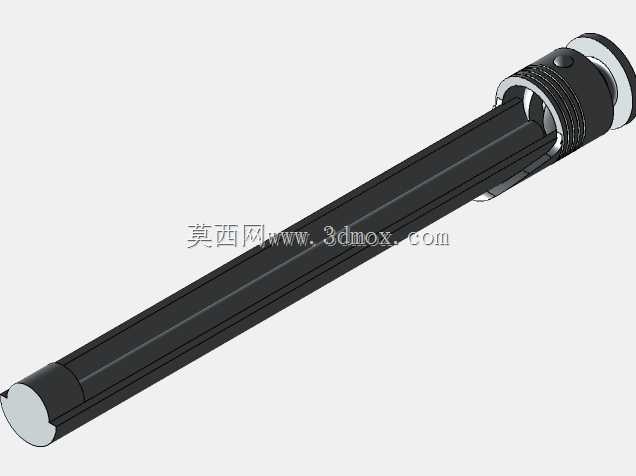

　　小臂段的结构设计兼顾了传动路径布设与结构强度，内部预留了穿线通道，可容纳驱动线缆、信号传输线与传感器走线，所有线缆均隐藏在结构腔体内部，避免动作过程中线缆与外部环境发生剐蹭干扰。小臂外壳采用分段式圆柱壳体拼接，每段壳体之间设置转动配合面，可实现小臂整体的周向旋转与俯仰摆动，旋转角度范围覆盖人体小臂的内外旋极限，配合腕部的两个摆动自由度，可将末端手掌调整至任意操作姿态。基座连接端采用标准法兰接口，法兰面设置定位止口与均匀分布的连接螺孔，可直接匹配市面上主流的协作机器人、工业机械臂的末端安装尺寸，无需额外设计转接板即可完成装配，安装止口的配合公差控制在H7/g6级别，保证连接后的同轴度，减少高速动作下的结构抖动。

　　设计过程中优先考虑了运动干涉问题，所有关节的转动极限位置都设置了硬限位结构，避免超程运动导致的连杆卡死或结构损坏，各运动副之间预留了足够的安全间隙，即使在加工存在微小公差的情况下，也不会出现运动卡滞的问题。外形尺寸上，整个端接器的总长、各段直径、指节长度均参考成年男性上肢的平均尺寸设计，手掌展开宽度与成年人手掌尺寸接近，小臂段外径控制在合理范围内，既保证内部有足够空间布设传动与走线结构，也不会因体积过大导致在狭窄作业空间内活动受限。指端部分预留了标准安装孔位，可根据实际作业需求更换硅胶防滑垫、吸盘、夹具头等不同的末端配件，拓展不同场景下的使用能力。

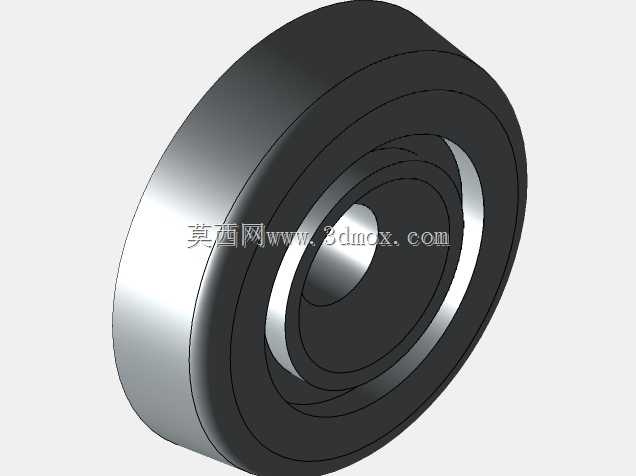

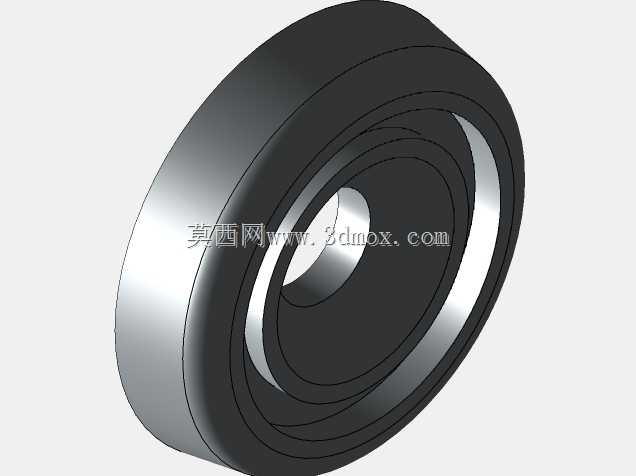

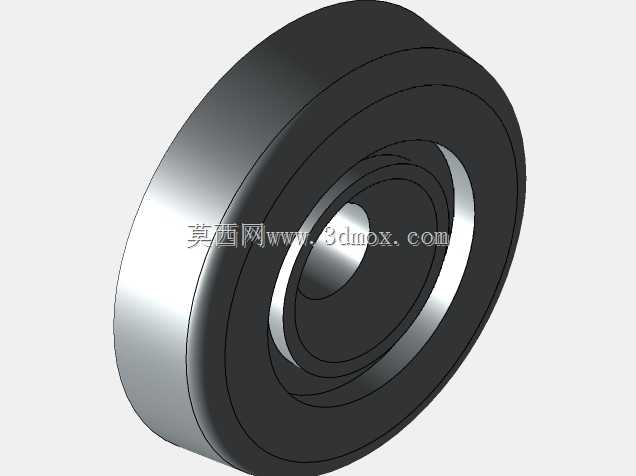

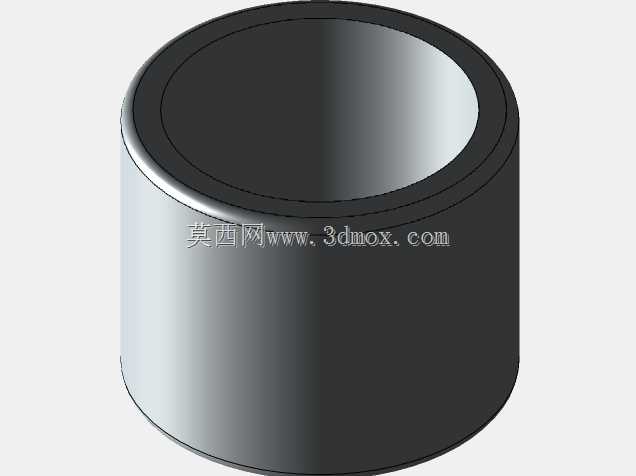

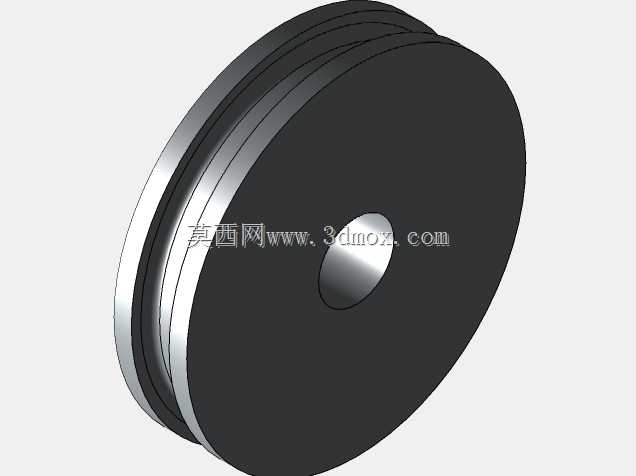

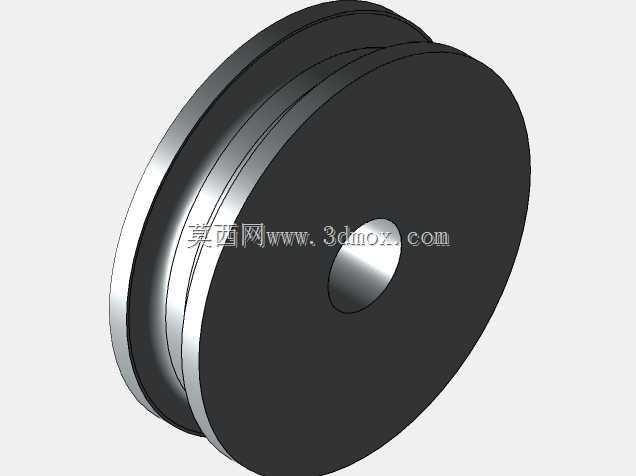

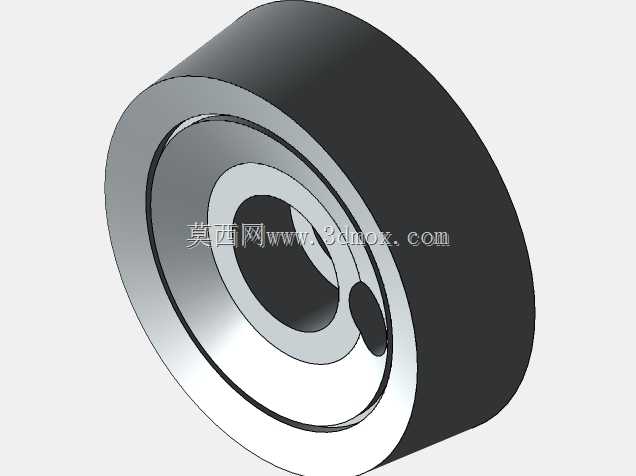

　　结构受力层面，所有传动连杆均采用等强度设计，在应力集中的铰接位置做了圆角过渡处理，避免长期循环载荷下出现疲劳断裂，主体结构的材质适配可根据负载需求选择，轻载场景下可采用工程塑料3D打印制作以降低重量，重载场景下可更换为铝合金或不锈钢机加工件提升结构强度。各铰接孔内可镶嵌自润滑轴承，减少长期往复运动下的磨损，延长结构的整体使用寿命，日常维护仅需定期在铰接位置补充润滑脂即可，无需复杂的拆解保养流程。
