3mm规格菲涅耳透镜LED安装边框组件

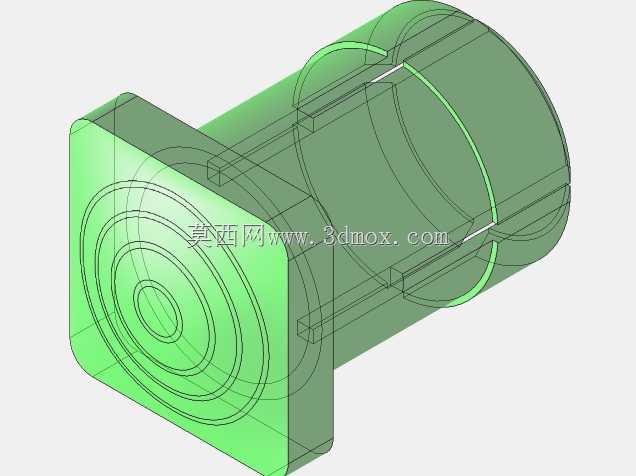

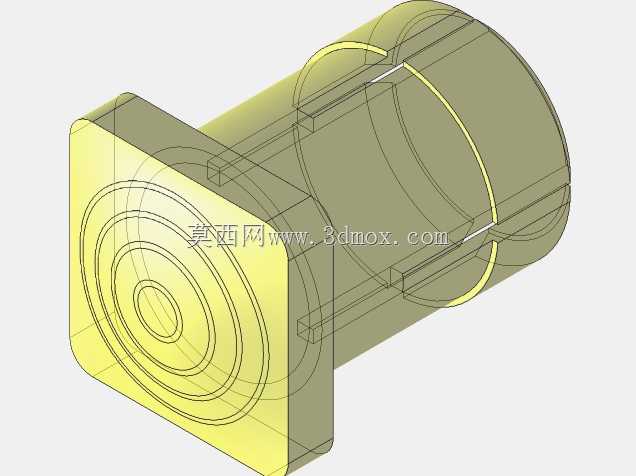

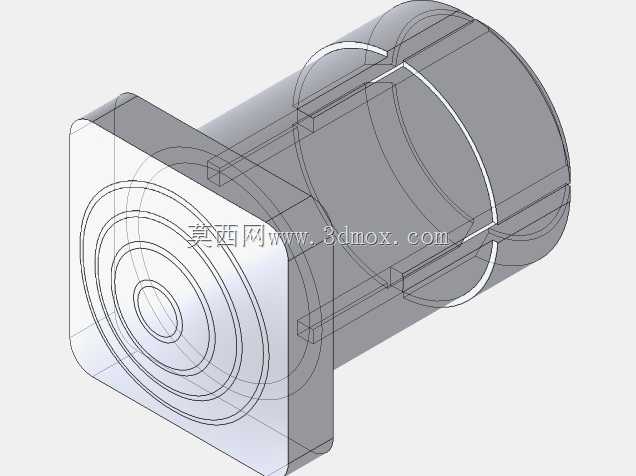

　　在电子设备面板、音频效果器、工业控制操作台的指示灯装配环节，这类3mm规格的LED安装边框是兼顾光学效果与安装规整度的常用小尺寸结构件，很多做面板类设备结构设计的工程师，在处理外露指示灯的装配时，都会优先选用这类带透镜适配结构的边框，来解决裸装LED发光角度散、安装位不齐平、面板开孔边缘毛刺外露的问题。从实际使用场景来看，这类边框主要适配3mm直径的直插式LED，同时匹配对应厚度的菲涅耳透镜，方形款和圆形款分别对应不同的面板开孔风格：方形边框多用于规整的矩阵式指示灯排布场景，比如调音台通道状态指示、效果器参数档位指示、工控柜IO通道状态显示区域，方形的外轮廓可以让相邻指示灯的边界更清晰，不会因为圆形件的排布间隙出现视觉上的杂乱感；

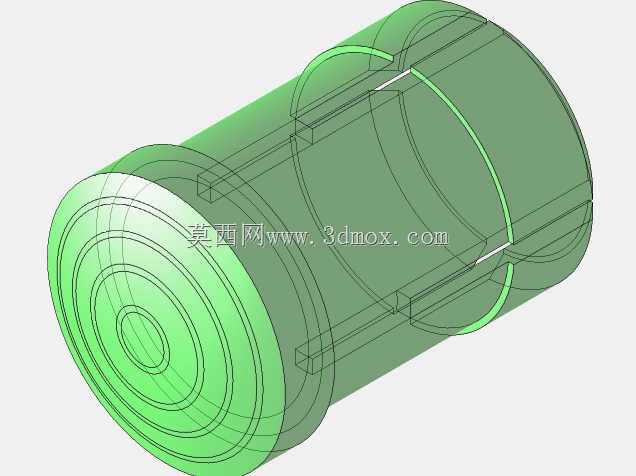

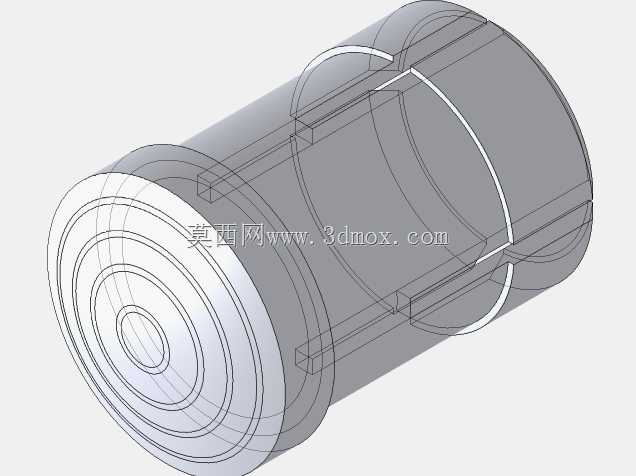

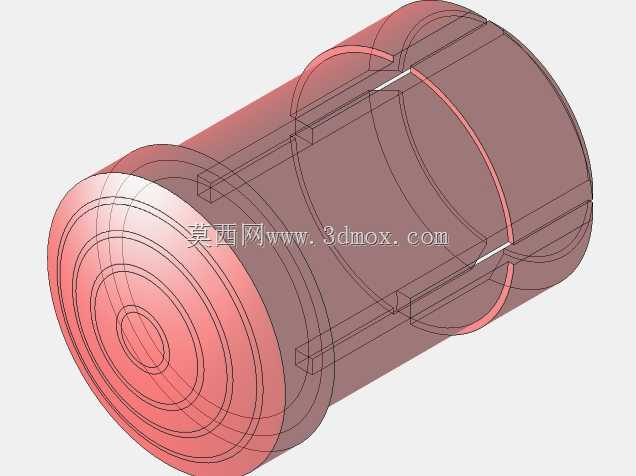

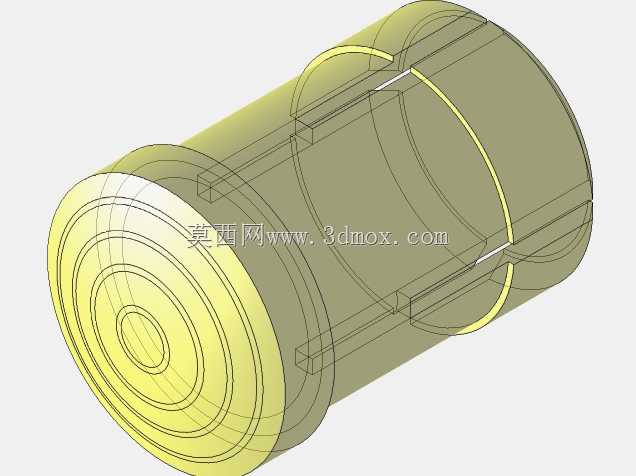

　　圆形边框则更适合单颗独立指示灯、或者需要和旋钮、按键保持视觉风格统一的场景，比如设备电源指示、故障报警指示这类单独设置的点位，圆形轮廓和常见的旋钮、按键外轮廓更协调，不会破坏面板的整体视觉平衡。从功能特性上看，这类边框的核心作用有三个：第一是固定透镜与LED的相对位置，边框内部设置了和菲涅耳透镜边缘匹配的卡位结构，装配时透镜卡入边框内部不会出现偏移，LED从背部插入后，发光面刚好对准透镜的入射面，避免因为装配错位导致的光线偏斜、亮度不均问题；第二是遮挡面板开孔的加工误差，不管是激光切割还是数控铣加工的面板开孔，边缘难免存在微小的尺寸偏差或者毛刺，边框的法兰边可以完全覆盖开孔边缘的瑕疵，让面板外露面更整洁；第三是约束光线出射角度，菲涅耳透镜本身的作用是收拢LED的发散光线，让指示灯在正面视角下亮度更均匀，同时减少侧面漏光对相邻指示灯的干扰，边框的筒状结构可以进一步遮挡侧向漏光，避免多灯排布时出现串光的问题，尤其是在多色指示灯密集排布的音频设备面板上，串光会直接导致用户误判档位状态，这类边框的遮光作用就显得格外重要。从设计思路上拆解，这类边框的结构做了针对性的简化，没有多余的复杂特征，整体分为前端法兰、中部筒体、背部卡位三个部分：前端法兰的厚度控制在0.8mm左右，装配后和面板表面基本齐平，不会出现突出面板过多导致的磕碰问题，法兰边缘做了0.2mm的小圆角，避免锐边划伤操作人员或者用户；中部筒体的外径和面板开孔做间隙配合，单边间隙控制在0.1mm，

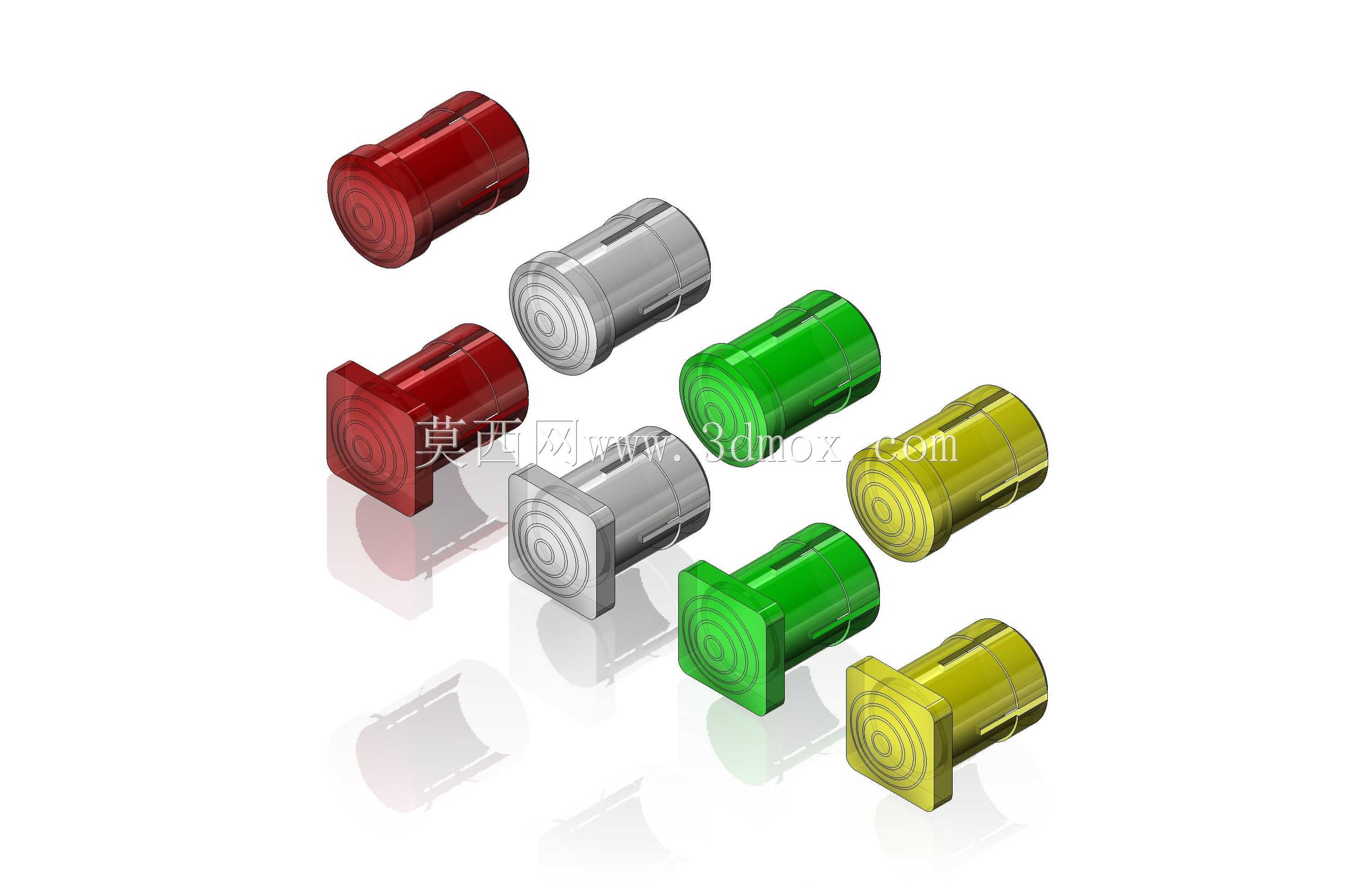

　　既可以顺利插入开孔，又不会出现过大的晃动量，筒体的长度根据面板厚度做了适配，常规1.5-2mm厚度的铝面板、塑料面板都可以兼容；背部的卡位结构采用了对称的弹性卡爪，不需要额外打胶或者拧螺丝，从面板正面插入后，卡爪会自动卡在面板背面，实现免工具快速装配，后期维护更换LED或者透镜时，只需要从背面轻轻顶出卡爪就可以拆下边框，维护效率比螺纹连接、胶粘固定的结构高很多。关于外形尺寸与安装边界，方形款的外轮廓尺寸为6mm×6mm，圆形款的法兰直径为6mm，两种款式的筒体直径均为3.2mm，适配直径3.1-3.3mm的面板开孔，安装时相邻两个边框的中心距建议不小于8mm，避免法兰边出现干涉，背部预留的LED插入深度为5mm，常规引脚长度的3mm直插LED都可以顺利插入，不需要额外剪短引脚，同时筒体内部的透镜安装位深度为1.5mm，适配1.5mm厚度的3mm直径菲涅耳透镜，装配后透镜表面和法兰前端面齐平，不会出现内凹或者外凸的情况。在实际选型时，工程师需要根据面板的整体配色选择对应颜色的边框，红、绿、黄、透明银灰这几种常见颜色分别对应不同的指示语义：红色多用于电源、故障报警类指示，绿色多用于运行、正常状态指示，黄色多用于警告、待机状态指示，透明银灰色款则多用于需要统一面板金属质感的高端设备上，不管是哪种颜色，边框的材质都采用了半透光的工程塑料，既可以保证光线顺利透过，又不会因为透光度太高导致内部结构外露，兼顾了实用性和外观质感。

　　很多刚入行的结构设计师在做面板指示灯设计时，容易忽略这类小边框的作用，直接把LED从面板开孔伸出来，不仅装配效率低，使用过程中LED容易被碰歪，而且发光效果松散，远看就是一团模糊的光斑，加上这类边框的结构简单，建模时只需要通过拉伸、切除、倒圆角几个基础特征就可以完成，不需要复杂的曲面操作，不管是做3D打印手板验证，还是开模批量生产，成本都非常低，但是带来的装配体验和外观质感提升是非常明显的，这也是这类小结构件在各类电子面板、工控设备、音频器材上被广泛应用的核心原因。在建模过程中，需要重点注意卡爪的弹性变形量设计，卡爪的悬臂厚度控制在0.5mm，单边伸出量0.3mm，既可以保证插入面板时的卡紧力，又不会因为卡紧力太大导致插入困难或者卡爪断裂，同时筒体内部的LED安装孔直径要比3mmLED的直径大0.1mm，避免因为尺寸公差导致LED插不进去，透镜卡位的槽宽要比透镜厚度大0.05mm，保证透镜可以顺利卡入同时不会出现晃动。
