音频设备用平面拨动式控制开关结构

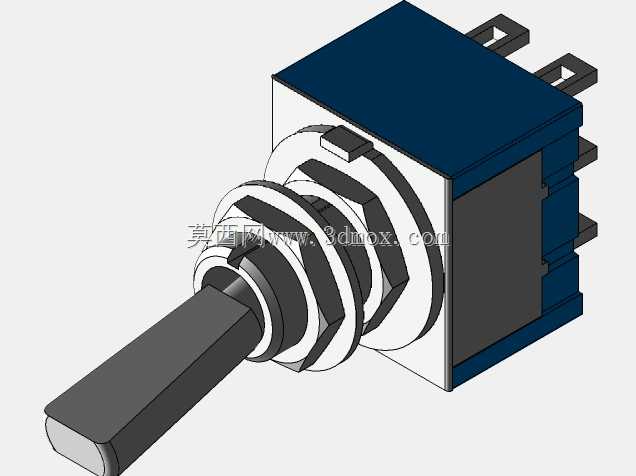

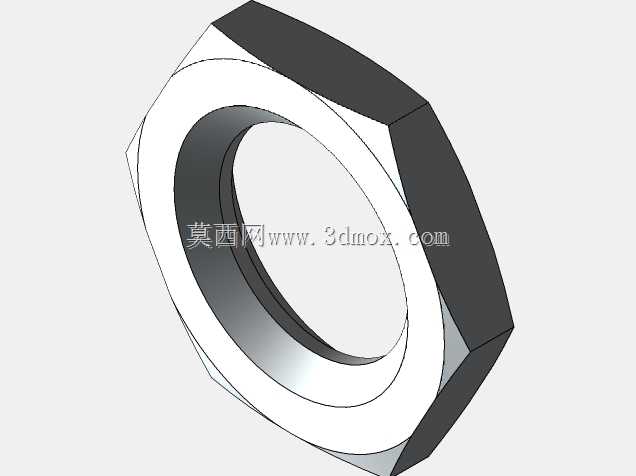

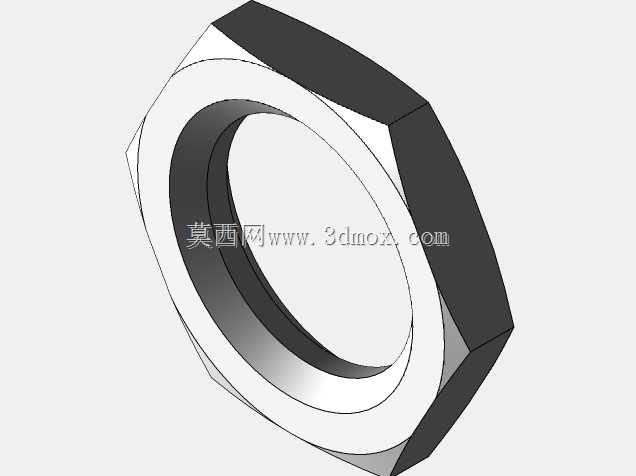

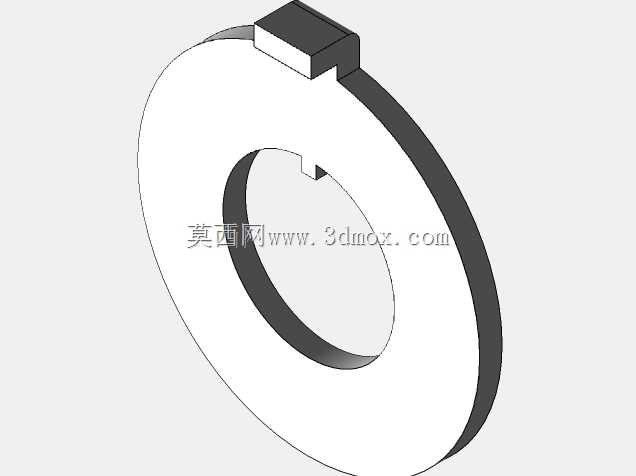

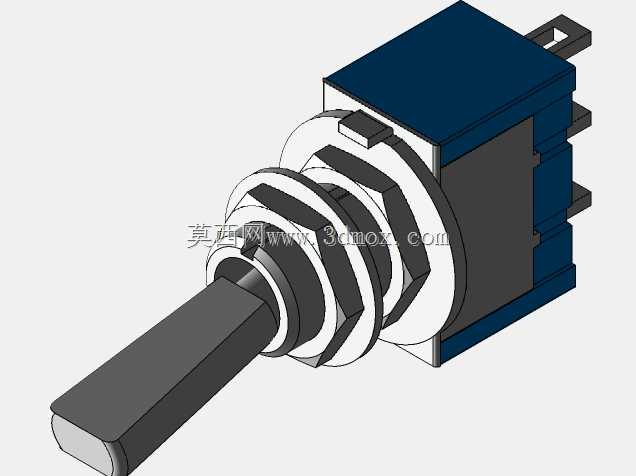

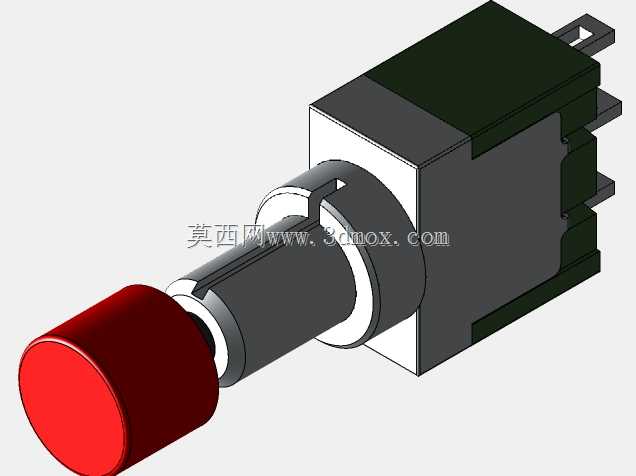

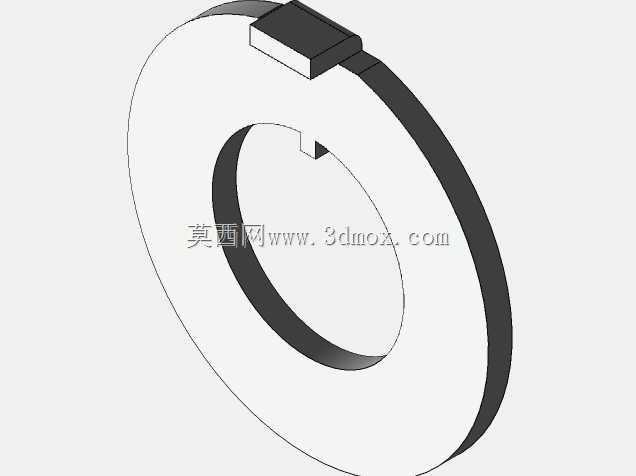

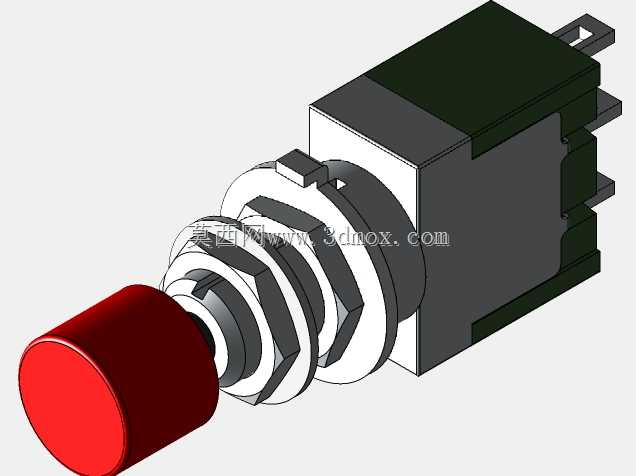

　　这类平面拨动开关在音频类电子设备的面板控制场景中应用十分广泛，常见于桌面合成器、效果器面板、小型音频调制设备的功能切换回路中，承担信号通路切换、功能档位选择、供电通断控制的实际作用，相比侧拨或垂直安装的开关，平面安装的结构更适配薄型面板的设备布局，不会在设备内部占用过多纵深空间，对于内部排布密集的音频电路板来说，能有效避让板载的电容、电阻以及接插件，减少布线时的避让设计工作量。从结构设计逻辑来看，这类开关采用螺纹式面板固定结构，开关主体穿过面板预留的安装孔后，通过配套的锁紧螺母从面板背面旋紧固定，安装后拨杆的操作面与设备面板保持齐平的视觉效果，操作时的拨动行程控制在3mm左右，拨动手感带有清晰的档位段落感，

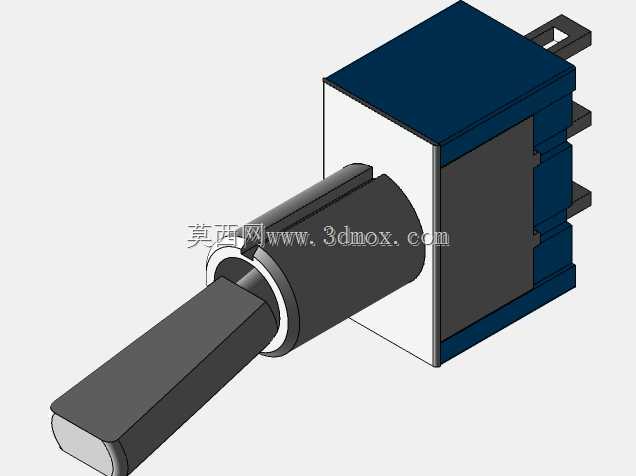

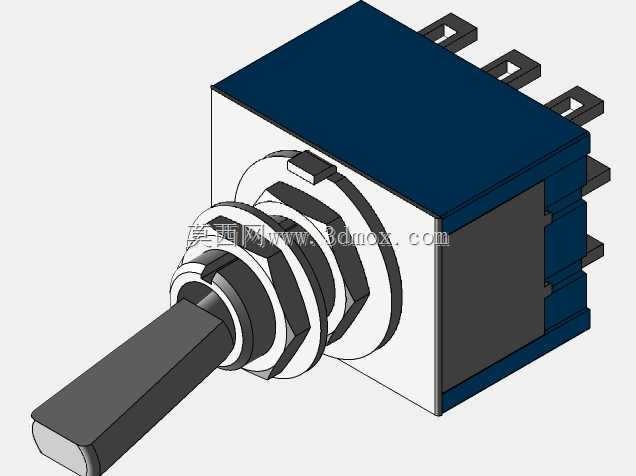

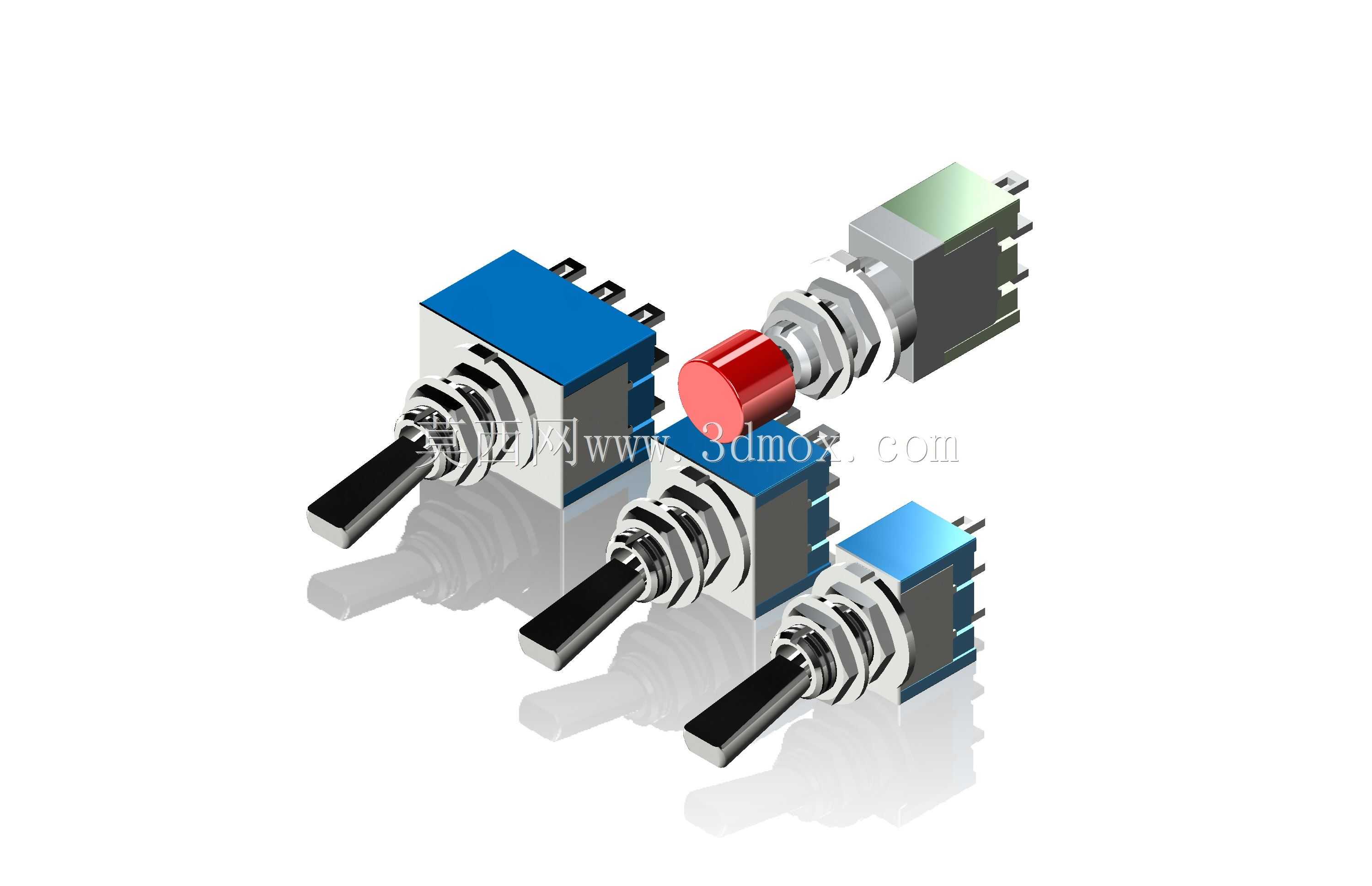

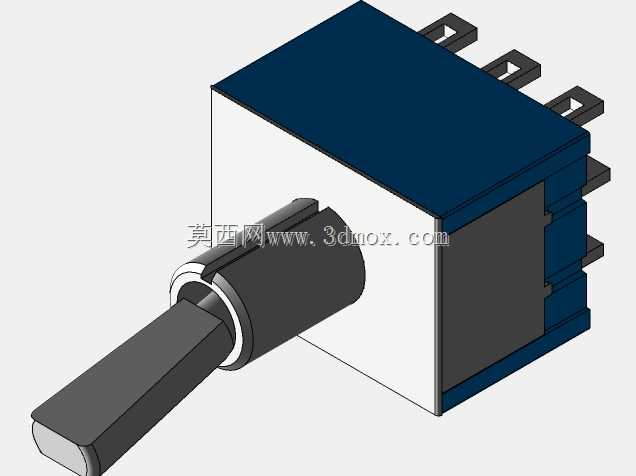

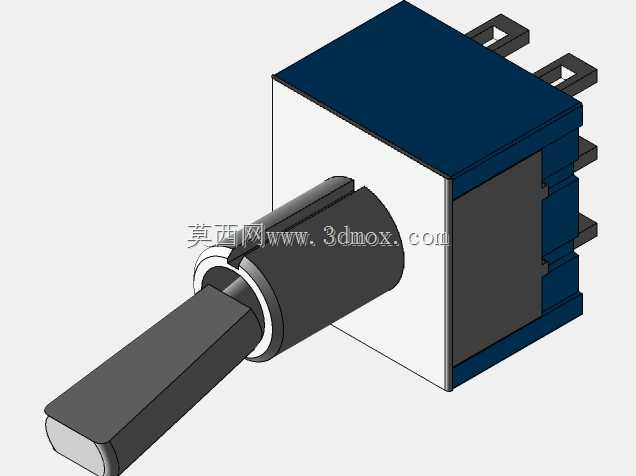

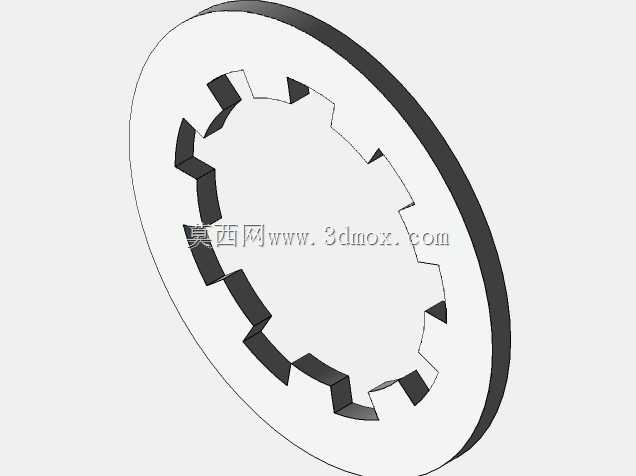

　　能让操作人员在盲操作时也能准确判断档位切换状态，避免音频设备调试时的误操作。开关的接触端采用直插式焊针结构，焊针间距符合通用PCB板的孔位设计标准，焊接时不需要额外定制转接板，直接对应板上预留的焊盘即可完成焊接，焊针的长度控制在6mm左右，既能保证穿过常规1.6mm厚度的PCB板后留有足够的焊锡附着长度，也不会因为焊针过长在板背面突出过多，干扰板背面的布线或者其他元件的贴装。不同配置的开关对应不同的回路需求，两档结构的开关多用于单路信号的通断或者两路信号的二一切换，三档结构的开关则可以实现三路信号的选通或者带中位断开的回路控制，拨杆的长度也有不同的规格可选，短拨杆款更适合紧凑排布的密集面板，避免相邻开关操作时的互相干扰，

　　长拨杆款则适合操作空间充足、需要更明显操作反馈的设备面板。开关的外壳部分采用阻燃PBT材质注塑成型，具备足够的绝缘性能，能满足电子设备的安规要求，内部的接触片采用锡青铜材质冲压成型，表面做镀银处理，降低接触电阻，避免音频信号传输过程中因为接触电阻过大产生的信号损耗或者底噪问题，内部的定位弹片采用不锈钢材质冲压，保证长期拨动操作后的弹性保持力，不会因为频繁操作出现档位松垮、接触不良的问题。在安装边界设计上，单只开关的面板占用尺寸为直径8mm的圆形区域，相邻开关的安装中心距建议不小于10mm，预留出螺母锁紧的操作空间以及拨杆拨动时的活动空间，开关主体在面板背面的投影尺寸为6.5mm见方，

　　纵深方向从面板安装面到焊针末端的总长度控制在15mm以内，对于内部净深大于18mm的设备壳体都能顺利安装，不会出现壳体盖合时顶住开关主体的问题。在实际选型应用中，这类开关的额定负载满足低压信号回路的使用要求，能够适配音频设备中常见的5V、12V低压信号回路，不会因为负载能力不足出现触点烧蚀的问题，同时开关的密封结构能满足日常使用环境下的防尘要求，避免设备长期放置后灰尘进入开关内部造成接触不良、拨动卡顿的问题。建模过程中需要重点还原螺纹段的牙距细节、拨杆的倒角处理、焊针的位置度公差，保证导出的模型在做设备整体装配时，能准确匹配面板开孔、PCB孔位的设计数据，不会出现装配干涉的问题，同时模型中保留的内部结构细节也能为后续做开关的受力分析、装配工艺模拟提供准确的参考依据。
