针织机微型滑动开关与旋转编码开关结构

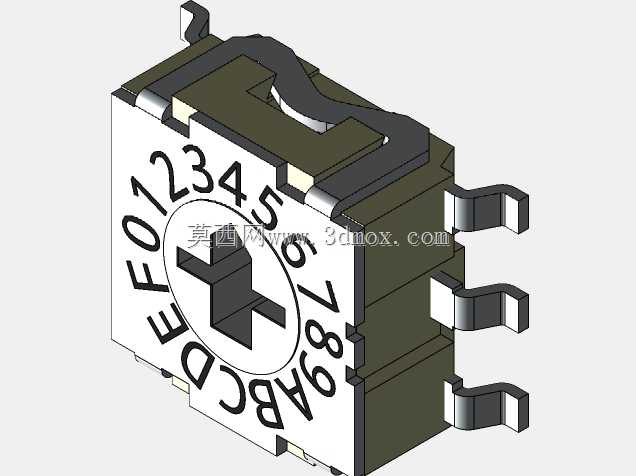

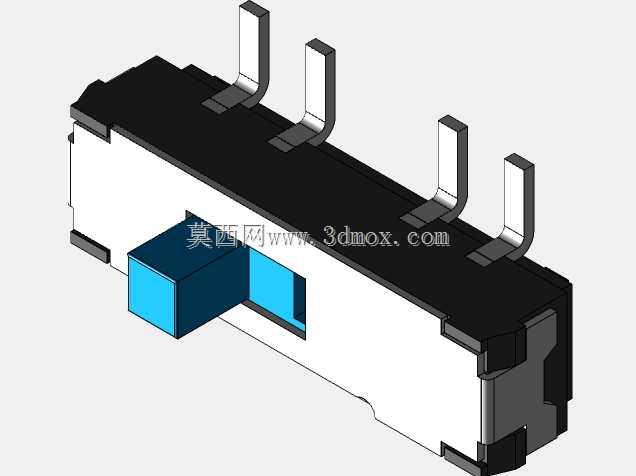

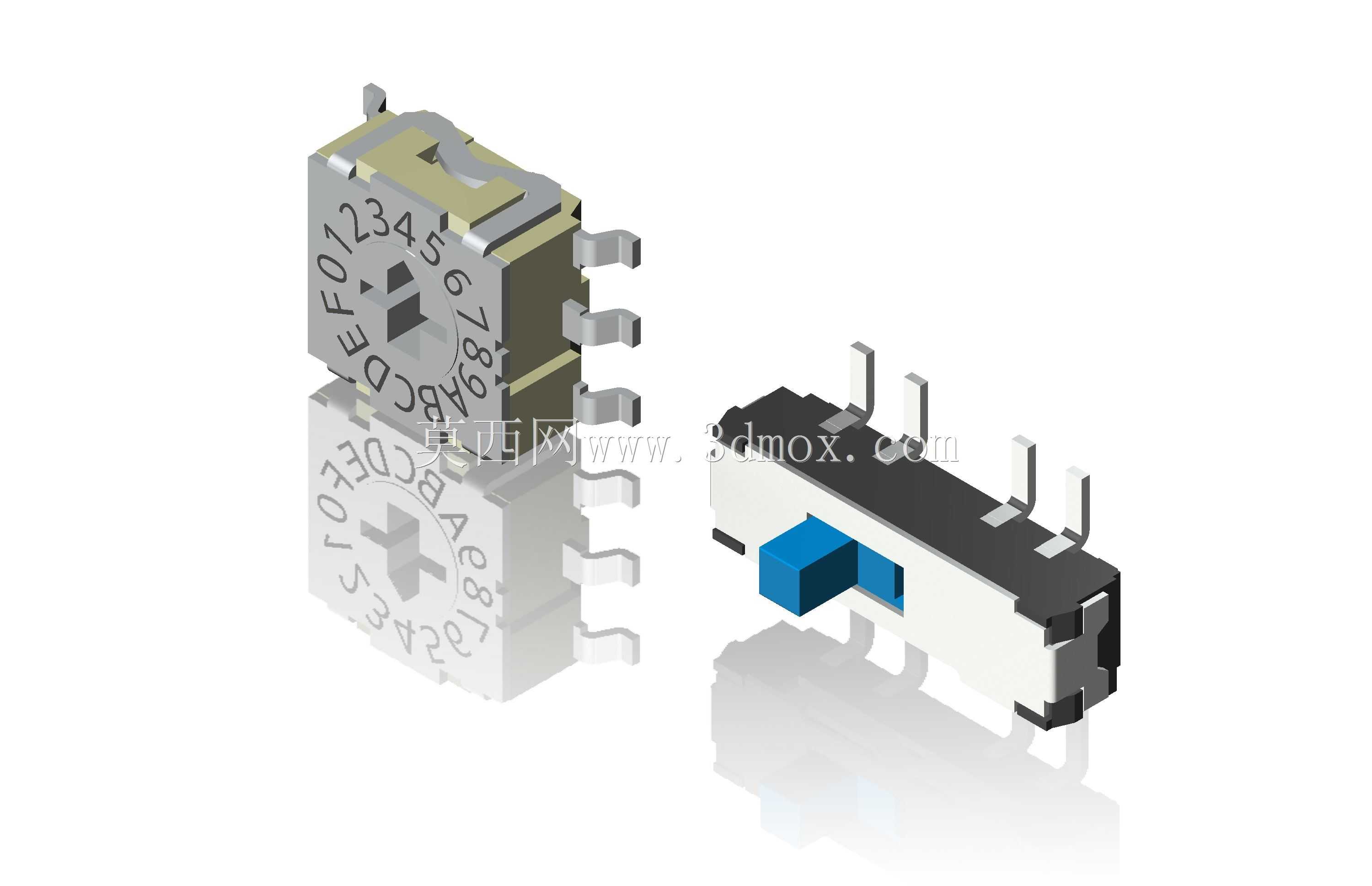

　　在针织设备的电控系统设计中，这类微型开关与编码器件是实现档位切换、功能模式选择的核心基础元件，很多刚接触纺织设备电控改造的工程师容易忽略这类小器件的安装适配性，最后往往因为安装位干涉、操作行程不匹配导致整板改板，耽误项目进度。先看两款器件的实际应用场景，MMS-228-T微型滑动开关多用于针织机操作面板上的两档功能切换，比如编织密度档位的手动切换、送纱张力模式的通断选择，这类场景要求开关的拨动手感清晰，档位定位明确，不能因为设备运行的持续振动出现档位自行偏移的问题，毕竟针织机运行时针床往复运动带来的持续振动是长期存在的，器件的抗振性能直接决定了电控系统的稳定性。而SMR-13016十六进制微型旋转编码开关，更多用在针织机的程序参数预选环节，比如花型编号选择、针距档位的多档调节，16个档位对应0-F的十六进制编码输出，可以直接对接主控板的IO口做编码识别，不需要额外增加编码转换电路，对于紧凑型的针织机电控板来说，能省下不少布线空间。

　　从设计思路上看，两款器件都采用了贴片式安装结构，引脚布局完全适配常规波峰焊的工艺要求，滑动开关的拨块突出高度做了严格控制，刚好匹配操作面板的薄型按键帽安装需求，不会因为拨块过高导致面板装配后出现按键卡滞，也不会因为拨块过短导致操作人员拨动时打滑。旋转编码开关的转轴阻尼做了分段式设计，每旋转一个档位都有明确的触感反馈，操作人员在设备旁调整参数时，不需要盯着面板标识，靠触感就能确认档位是否切换到位，这一点在车间光线不佳或者操作人员需要同时照看多台设备的场景下非常实用。两款器件的外壳都采用了耐高温的工程塑料材质，能过回流焊的高温工况，不会出现焊接过程中外壳变形、内部触点移位的问题。

　　再说到安装边界的细节，滑动开关的本体长宽尺寸控制在极小的范围内，横向排布的三个贴片引脚间距刚好匹配常规2.54mm网格的PCB布局，本体底部离板高度做了0.3mm的间隙设计，既能保证焊接时焊锡不会爬到器件本体侧面造成连锡，也能避免PCB表面的阻焊层不平整导致器件贴装偏移。旋转编码开关的本体为正方形结构，周边预留的安装安全距离只需要1mm即可，不会和周边的贴片电容、电阻等元器件产生干涉，顶部的旋转轴直径和常规的旋钮帽内孔尺寸完全适配，不需要额外定制旋钮配件，采购选型时可以直接选用标准件，降低整机的物料成本。内部触点部分，两款器件都采用了镀金触点设计，在针织车间多飞絮、湿度略高的环境下，也能保证长期接触稳定，不会因为触点氧化出现接触不良、信号中断的问题，滑动开关的触点行程设计为2mm，刚好是操作人员手指拨动的舒适行程，不会因为行程过短导致误触发，也不会因为行程过长导致操作费力。旋转编码开关的每档旋转角度为22.5度，16个档位刚好旋转一周，档位定位的弹片采用了不锈钢材质，长期反复旋转也不会出现弹性衰减，能满足针织设备数年的使用寿命要求。

　　在实际做三维建模适配的时候，需要特别注意两款器件的引脚共面度误差控制，模型里的引脚高度公差要控制在0.1mm以内，不然导出到PCB做装配干涉检查的时候，会出现虚拟装配和实际生产不符的问题。滑动开关的拨块活动行程要在模型里做运动仿真预留，确保拨块在两个档位切换时，不会和面板上的开孔边缘产生摩擦，面板开孔的尺寸要比拨块的截面尺寸大0.2mm，预留出装配公差和热胀冷缩的余量。旋转编码开关的顶部要预留出旋钮帽的安装高度，不能因为面板和器件本体的距离过近，导致旋钮帽压到开关本体造成旋转卡滞。另外两款器件的焊接温度曲线适配性也要在选型时确认，模型里标注的本体耐温上限要和实际焊接工艺匹配，避免出现焊接损坏的问题。对于针织设备的结构设计人员来说，这类微型器件的三维模型精度直接决定了电控面板的一次装配合格率，很多时候整机组装出现的小问题，根源都在前期建模时没有把器件的安装边界、活动行程、公差余量考虑到位，导致后期生产时需要反复修模、改板，反而增加了整体的研发成本。
