5毫米菲涅耳LED光学透镜组件结构

　　在工业照明、消费类电子背光、小型信号指示装置的光学结构设计环节，这类带菲涅耳纹理的小型LED透镜是决定出光效率与光斑形态的核心配套零件，很多刚接触光学结构设计的工程师容易把这类透镜当成普通透光罩处理，忽略了菲涅耳环带的曲率匹配、安装配合的同轴度要求，最后做出来的成品要么出光角度偏差超过设计值30%以上，要么装配后出现偏心漏光、光线偏折的问题，反而增加后期改模的成本。

　　从实际使用场景来看，这款5毫米规格的透镜主要适配小功率贴片LED灯珠，常见于设备状态指示灯、小型嵌入式照明模组、仪器面板背光组件这类对安装空间要求严苛的位置，很多紧凑型工控设备的面板指示区域留给光学件的安装深度往往不超过8毫米，传统的球面凸透镜因为曲面弧度大，需要预留足够的焦距空间，很难在这么浅的安装腔体内实现预期的聚光或者匀光效果，而菲涅耳结构通过把连续的球面曲率拆解成多个同心环带结构，在保留原有光线折射能力的前提下，大幅压缩了透镜自身的轴向厚度，刚好能适配这类窄空间的安装需求。

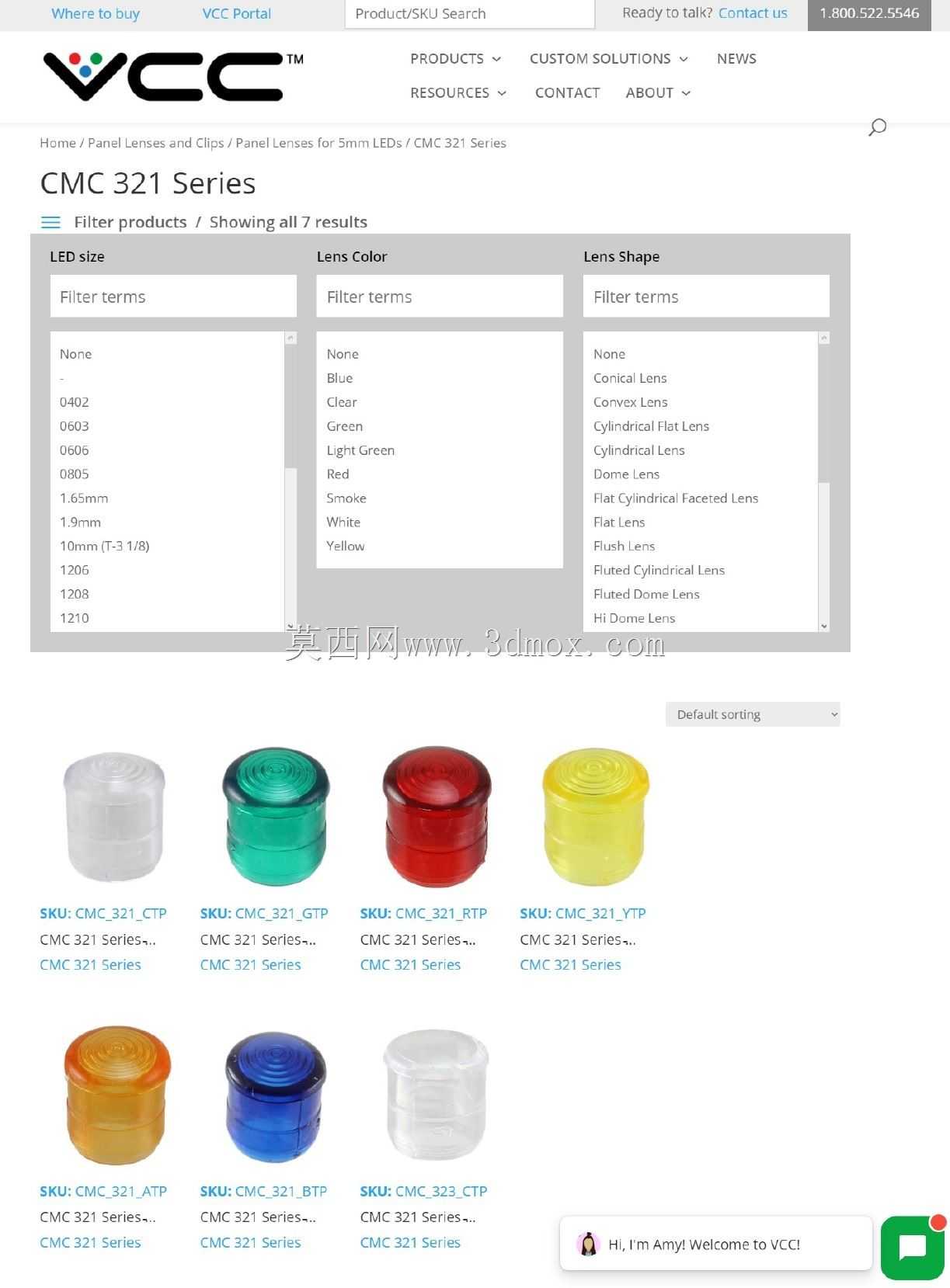

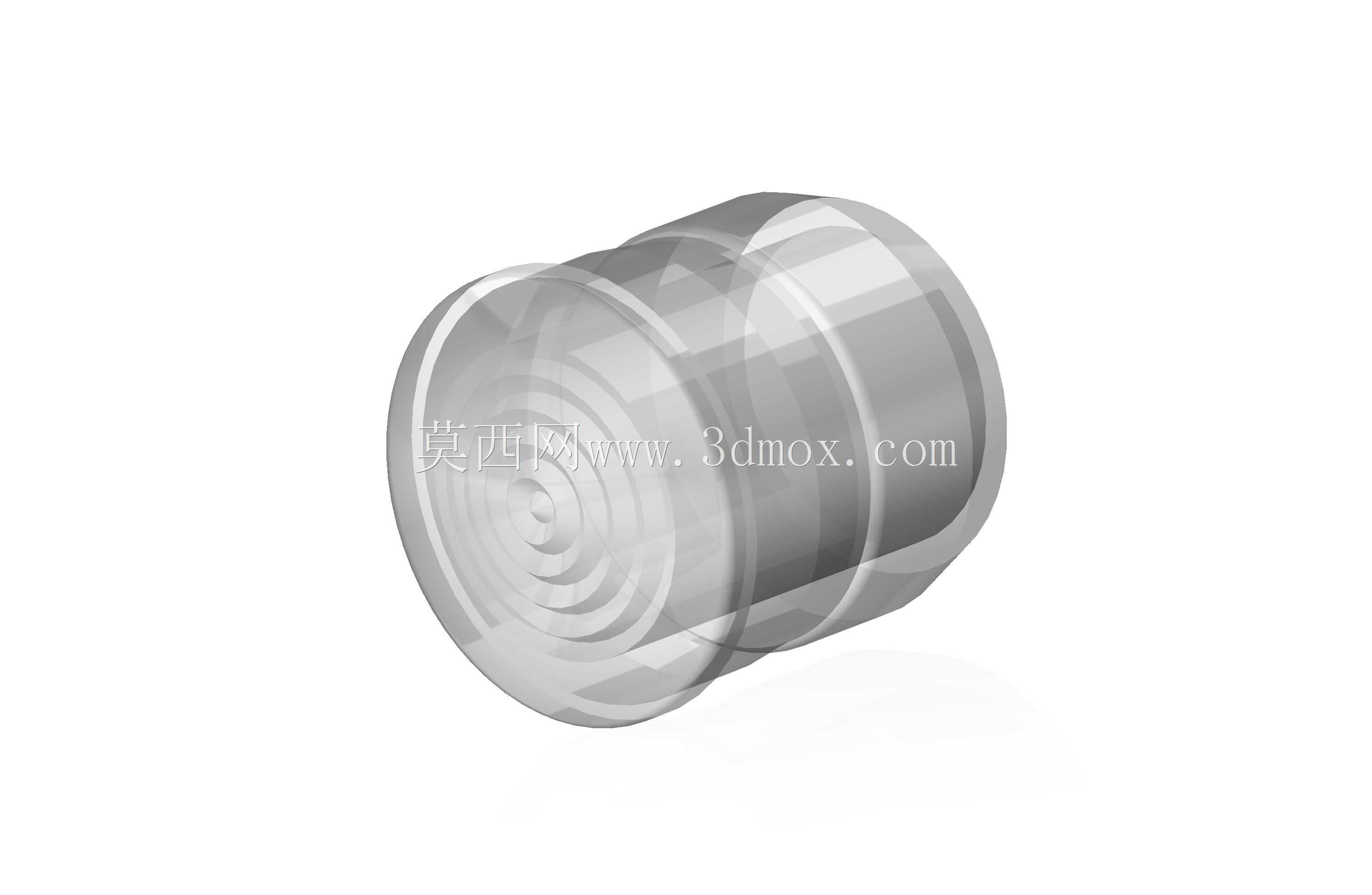

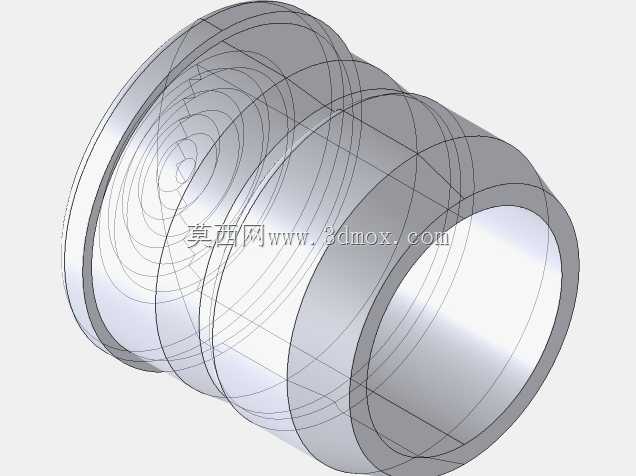

　　从结构设计的细节来看，这款透镜整体采用同轴回转体结构，外侧的圆柱面是安装定位基准面，设计时需要和灯座的安装孔保持H7/h6的小间隙配合，既不能间隙过大导致装配后透镜晃动偏移光轴，也不能过盈量太大压装时造成透镜内应力残留，长期使用后出现环带纹理变形影响出光效果。透镜入射端的内凹腔是和LED灯珠匹配的容纳空间，设计这个腔体的深度和内径时，要充分考虑LED灯珠的封装尺寸公差，尤其是带荧光粉层的贴片灯珠，其发光面的高度偏差会直接影响入射光线的角度，腔体侧壁要做轻微的拔模斜度，方便注塑生产时脱模，同时要避免侧壁直面反射光线形成杂散光斑。出光面的菲涅耳环带是整个零件的核心功能区域，每一圈环带的曲率、倾角都要和目标出光角度匹配，做三维建模时不能简单用纹理贴图代替环带结构，必须逐圈绘制截面轮廓后回转生成实体，否则后续开模时无法准确加工出环带的细微结构，生产出来的透镜会出现光线折射角度偏差，达不到设计的配光要求。

　　在安装边界的考量上，这款透镜的轴向总长度控制在适配5毫米灯珠的合理范围，安装时透镜入射端和LED发光面之间要预留0.2到0.3毫米的空气间隙，不能直接贴在LED封装胶层上，一方面是避免LED工作时的长期高温传导到透镜上，加速光学级塑料的老化黄变，另一方面空气层的折射率差也能优化入射光线的折射路径，减少光线在透镜内部的全反射损耗。透镜的外圈可以根据安装需求设计定位卡点或者粘接台阶，如果是采用卡扣安装的结构，卡点的位置要均匀分布在圆柱面的圆周方向，数量建议设置3到4个，保证压装时受力均匀，不会出现透镜偏斜的问题；如果是采用胶粘固定的方式，粘接台阶的宽度要控制在0.8到1毫米，既保证粘接面积足够固定牢靠，又不会遮挡外侧的有效出光区域。

　　从材料选型匹配的角度，这类透镜建模时要提前考虑后续量产的材料特性，常用的光学级PMMA透光率能达到92%以上，适合对透光效率要求高的指示类场景，但耐温性能相对一般，长期工作温度不能超过70摄氏度；如果是靠近功率稍大的LED、工作环境温度较高的场景，就要选用光学级PC材料，耐温性能更好但透光率略低，建模时要根据材料的折射率微调菲涅耳环带的曲率参数，不能直接套用不同材料的光学结构参数，否则实际出光效果会和仿真结果出现明显偏差。另外透镜的出光面边缘要做0.1毫米左右的圆角处理，避免生产和装配过程中边缘崩缺，同时也能减少边缘位置的光线衍射，避免光斑外围出现不规则的亮边。很多工程师在做这类小型光学件建模时，容易忽略零件的脱模斜度对光学面的影响，菲涅耳环带的每个环带侧壁都要顺着脱模方向做不小于0.5度的斜度，否则注塑生产时环带位置容易出现拉毛、缺料的问题，批量生产时的不良率会居高不下。在装配验证环节，还要考虑透镜和周边遮光结构的配合，遮光罩的内孔要和透镜有效出光区域的直径匹配，不能压到菲涅耳环带的有效工作区域，否则会遮挡部分光线导致光斑形状缺损，同时遮光罩和透镜外圈的配合要做遮光处理，避免光线从安装缝隙漏出形成杂光，影响整体的出光一致性。
