OMTER双轴电位计操纵杆OM200A-M2结构设计

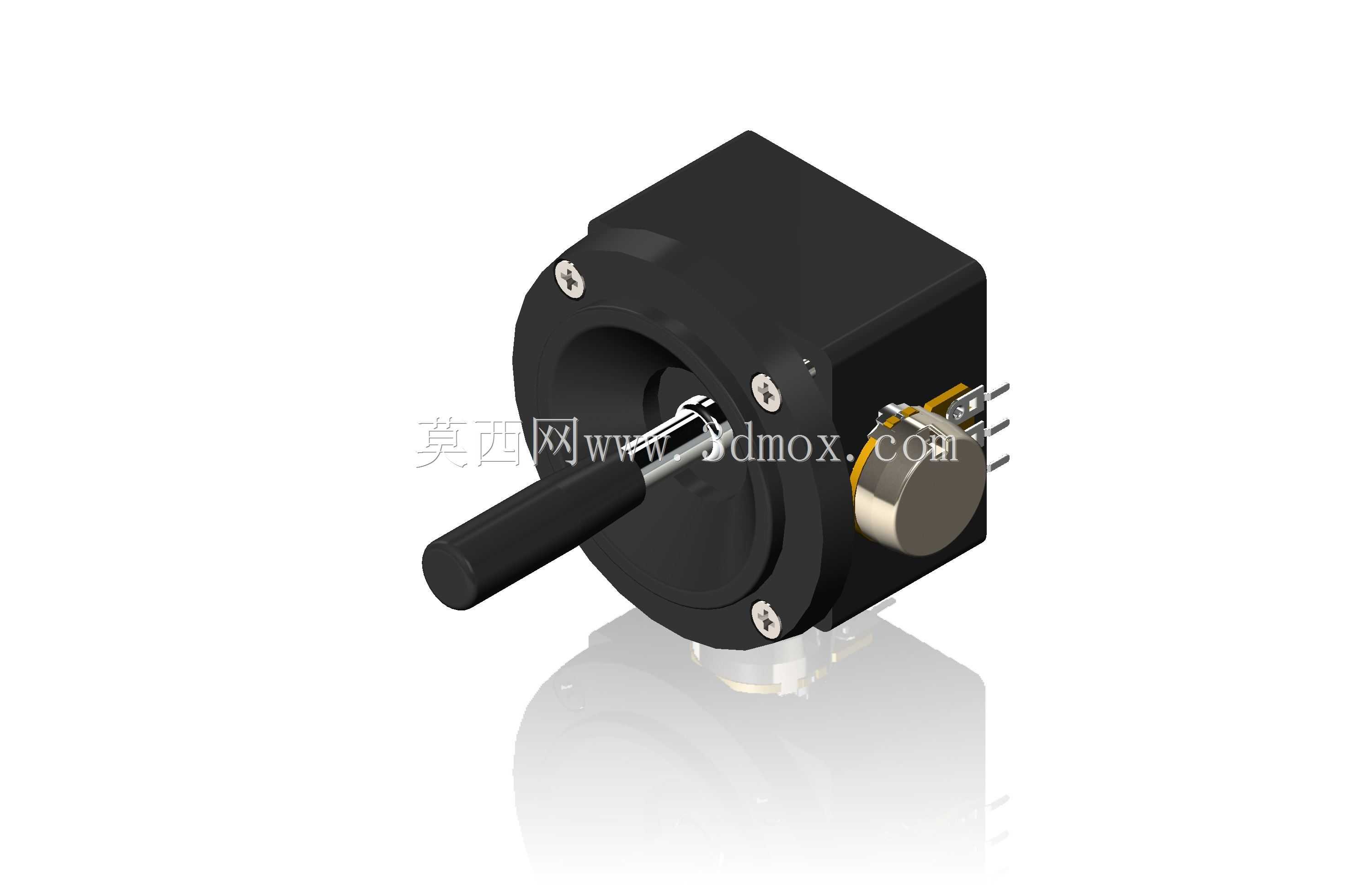

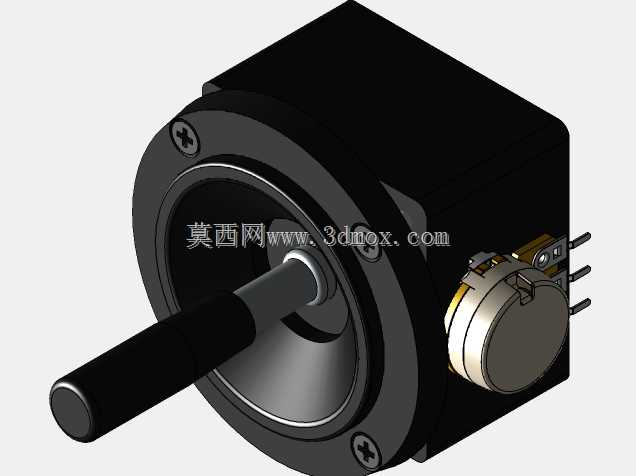

　　在专业音频合成器、工业遥控操作台、小型设备手动控制终端的设计选型中，这类双轴电位计操纵杆是实现二维连续信号输入的核心部件，很多刚接触控制类结构设计的工程师容易忽略这类部件的安装边界与操作手感匹配，导致整机装配后出现操作卡滞、信号偏移、安装干涉等问题。从结构设计角度拆解这款OM200A-M2操纵杆，主体采用方形基座加圆形操作端的组合结构，基座部分为硬质工程塑料壳体，通过四颗十字盘头螺丝实现上下壳体的紧固，这种分体式壳体设计既方便内部电位计组件的装配与校准，也能在后期维护时快速拆解更换磨损部件，不需要整体报废整个操纵单元。

　　操作杆部分采用金属杆身配防滑塑料握头的设计，杆身与基座内部的转轴机构采用间隙配合，预留了足够的摆动余量，能够实现X、Y两个轴向的±30度左右的摆动行程，每个轴向独立配套一个旋转式电位计，通过杆身的摆动带动电位计转轴转动，将机械位移量转化为连续变化的电阻信号，传输给后端的控制电路，这种纯电位计式的信号输出方式不需要额外的信号转换电路，适配绝大多数模拟信号输入的控制主板，在复古合成器、小型工程机械遥控装置、医疗设备手动微调终端上都有广泛的适配场景。

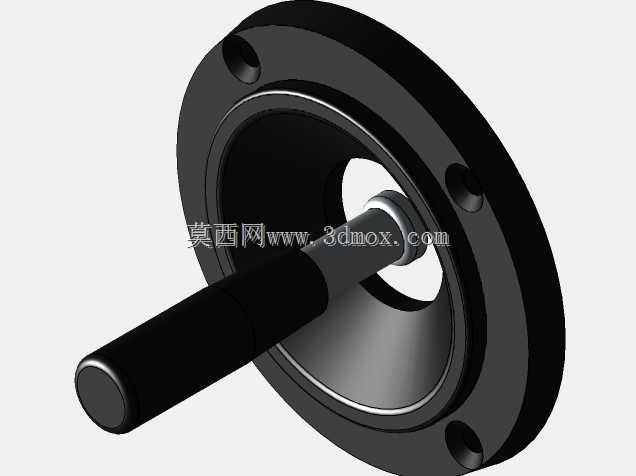

　　安装边界上，这款操纵杆的方形基座侧面预留了电位计的引脚伸出位，三个引脚直接对应电位计的固定端与滑动端，设计PCB安装位时需要在基座对应侧预留足够的引脚避让空间，避免引脚与PCB上的其他元件发生短路；基座底部设计有定位凸台，安装时可以嵌入控制面板的对应开孔中，配合法兰面的安装孔实现快速定位，不需要额外设计复杂的定位结构，控制面板的开孔尺寸需要匹配圆形操作端的外径，预留0.2-0.3mm的装配间隙，既保证操作时面板不会摩擦杆身，也能避免间隙过大导致灰尘进入设备内部。

　　设计思路上，这款操纵杆没有采用复杂的阻尼调节结构，而是通过转轴处的阻尼脂实现操作手感的一致性，出厂时的阻尼力度适配长时间连续操作的场景，不会出现操作过松导致的误触，也不会因为阻尼过大导致操作疲劳；侧面的电位计采用标准件规格，后期如果出现电位计磨损导致的信号漂移，可以直接更换同规格的旋转电位计，不需要更换整个操纵杆组件，大幅降低了设备的后期维护成本。在三维建模过程中，需要重点还原杆身的摆动行程边界，在做整机装配干涉检查时，要模拟杆身在最大摆动角度下与周边壳体、元件的间隙，避免操作时杆身触碰周边结构导致行程受限；同时要准确还原引脚的位置与尺寸，确保PCB设计时的焊盘位置与引脚完全匹配，减少装配时的修正工作量。

　　实际应用中，这类操纵杆除了在音频合成器上用来控制音色参数的连续变化，也可以用在小型云台的手动控制、实验设备的微调操作、工业遥控装置的方向控制等场景，不同场景下对操纵杆的回中力度有不同要求，这款结构的转轴处可以通过更换不同弹力的回中弹簧实现回中力度的调整，建模时可以预留弹簧位的参数化调整空间，方便针对不同应用场景快速修改模型参数，不需要重新绘制整个结构。壳体的边角做了小圆弧过渡处理，既避免了装配时锐边划伤操作人员，也能提升安装后的视觉整体性，圆形操作端的外圈设计有轻微的凸起台阶，能够在面板安装后遮盖开孔的边缘瑕疵，降低面板加工的精度要求。
